Комплексы измерительно-вычислительные 600 и 800, ГРСИ 59271-14
Номер госреестра:
59271-14
Наименование СИ:
Комплексы измерительно-вычислительные
Обозначение типа:
600 и 800
Производитель:
Фирма "Torquemeters, Ltd.", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.12.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 55928
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительно-вычислительные серии 600 и 800
Назначение средства измерений
Комплексы измерительно-вычислительные серии 600 и 800 (далее ИВК) предназначены
для измерения частотных параметров входных сигналов (частота следования импульсов), по-
ступающих от преобразователей частоты вращения, установленных на вращающихся элементах
агрегатов роторного типа.
Описание средства измерений
Принцип работы ИВК основан на осуществлении приема, усилении и преобразовании
аналоговой информации, поступающей от нескольких преобразователей частоты вращения,
формировании цифровых и аналоговых сигналов и обмене информацией с персональным ком-
пьютером. ИВК обеспечивают сравнение измеренных параметров с пороговыми значениями
(предупредительными и аварийными уставками) и выработку управляющего сигнала.
ИВК состоят из процессора сигналов, блока индикации и встроенного блока питания.
Дополнительно ИВК могут компоноваться модулями ввода (измерения) температуры. ИВК
представляют собой модульную конструкцию, закрепленную на DIN-рейке.
В зависимости от комплектации и технического исполнения комплексы измерительно-
вычислительные серии 600 и 800 выпускаются в нескольких модификациях:
- модификация 613 имеет до 4 входных аналоговых каналов для подключения преобра-
зователей и 2 аналоговых выходных канала. Возможно подключение ко входу ИВК одного сиг-
нала от преобразователя температуры (термосопротивление Pt100) через дополнительный мо-
дуль 613/В20;
- модификация 810 имеет 4 входных аналоговых канала с возможностью наращивания
дополнительного числа каналов и 4 аналоговых выхода для сигналов;
- модификация 803 представляет собой собранный на базе персонального компьютера с
сенсорным экраном блок индикации со встроенной электроникой, аналогичной электронике
модификации 810, используемой в качестве входного каскада обработки поступающей инфор-
мации;
- модификация 813 отличается от модификации 803 большими габаритами корпуса;
- модификация 816 представляет собой модификацию 810 выполненную в стальном кор-
пусе.
Дополнительно ИВК может компоноваться модулем 822. Это одноканальный модуль
ввода температуры с возможностью подключения термосопротивления Pt100.
В качестве вычислительной техники используются персональные компьютеры различ-
ного исполнения.
Лист № 2
Всего листов 5

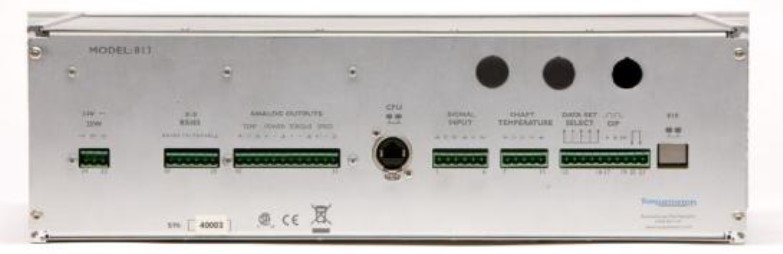

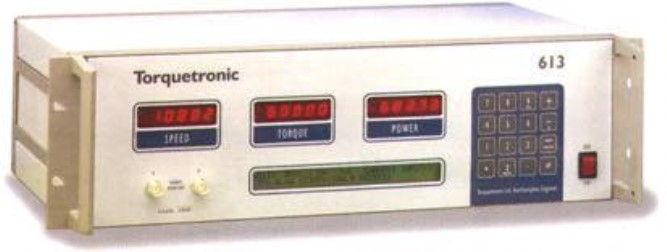

Внешний вид ИВК модели 613 приведен на рисунке 1.
Рисунок 1.

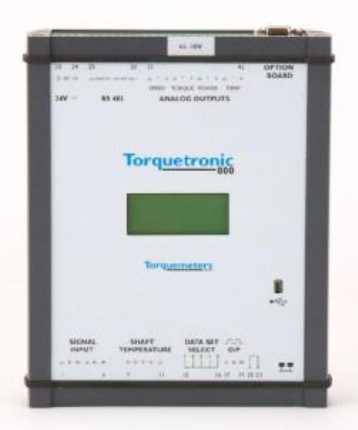

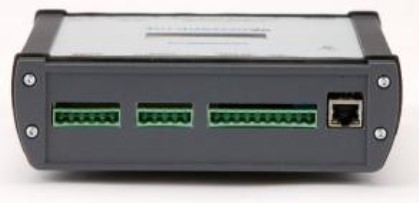

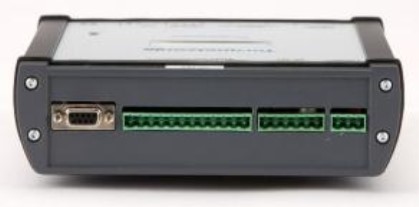

Внешний вид ИВК модели 810 приведен на рисунке 2.
Рисунок 2.

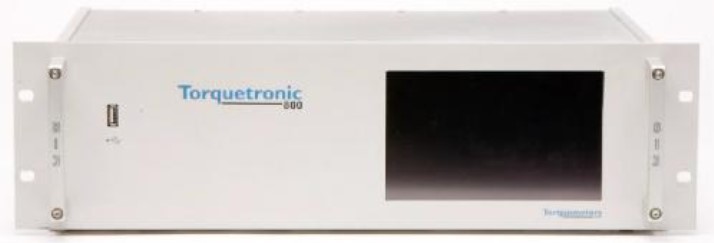

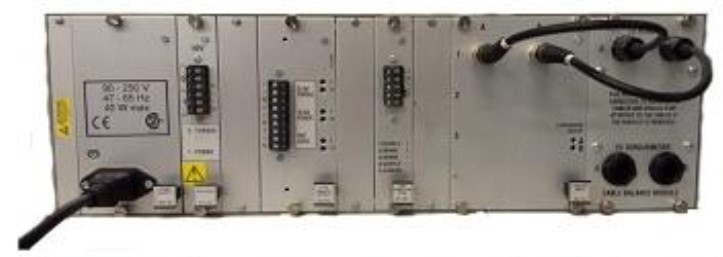

Внешний вид ИВК модели 813 приведен на рисунке 3.
Лист № 3
Всего листов 5
Рисунок 3.
Программное обеспечение
Программное обеспечение (ПО) служит для задания всех параметров воздействия на
ИВК, удаленного контроля, подготовки отчетов, анализа данных. ПО представляет собой сер-
висное (фирменное) программное обеспечение, которое поставляется совместно с ИВК.
Идентифика-
ционные дан-
ные (признаки)
Идентификационное
наименование ПО
Номер версии (иден-
тификационный но-
мер) ПО
Цифровой
идентификатор
ПО
Таблица 1
Другие иден-
тификацион-
ные данные
(если есть)
TorqTo
TorqTo
1.1.1.17
-
-
Защита программы от преднамеренного воздействия обеспечивается тем, что пользова-
тель не имеет возможности изменять команды программы, обеспечивающие управление рабо-
той ИВК и процессом измерений. ИВК с установленным ПО находится в запирающемся шкафу,
что исключает возможность физического воздействия на ПО с использованием внешних носи-
телей информации. Защита программы от непреднамеренных воздействий также обеспечивает-
ся функциями резервного копирования.
Метрологически значимая часть программного обеспечения является неизменной.
Средства для внесения изменений в программное обеспечение ИВК пользователю не
предоставляются.
Защита программного обеспечения от непреднамеренных и преднамеренных измене-
ний соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики
Таблица 2
813816
Характеристика613
Диапазон измерения частоты входного сигнала, Гц
Диапазон отображения частоты вращения, об/мин
Диапазон входного напряжения (пик-пик), В
Диапазон выходного напряжения, В
Диапазон выходного тока, мА
803810
от 0 до 500
от 0 до 30 000
от 0,1 до 2
от 0 до 10
от 4 до 20
Лист № 4
Всего листов 5
от минус 40 до 150
±1
±1
Диапазон измерения температуры, ºС
Пределы допускаемой относительной погрешно-
сти измерения частоты входного сигнала, %
Пределы допускаемой относительной погрешно-
сти измерения температуры, %
Пределы допускаемой относительной погрешно-
сти цифро-аналогового преобразования, %
Условия эксплуатации:
- диапазон рабочих температур, ºС
- относительная влажность, %, не более
±0,1
от 0от 0отот 0от
до 50 до 60 минус до 60 минус
4020
до 60 до 55
95
Габаритные размеры (длина × ширина × высота),
мм, не более
Масса, кг, не более
315× 95× 230×
483× 483× 187×
133 133 58
5 2,4 1,8
285× 150×
483× 450×
133 620
4,7 23
Знак утверждения типа
Знак утверждения типа наносится на корпус ИВК методом наклейки и на руково-
дство по эксплуатации типографским способом.
Комплектность средства измерений
Комплекс измерительно-вычислительный серии 600 и 8001 шт.
Руководство по эксплуатации1 экз.
Методика поверки1 экз.
Поверка
осуществляется по документу МП 59271-14 «Комплексы измерительно-вычислительные серии
600 и 800. Методика поверки», утвержденному ФГУП «ВНИИМС» 10.10.2014 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уров-
нем искажений DS 360 (г/р № 45344-10); мультиметр цифровой Agilent 34411А (г/р № 33921-
07); источник постоянного тока Б5-76 (г/р № 32678-06).
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Комплексы измерительно-вычислительные серии 600»
глава 5.3 и «Комплексы измерительно-вычислительные серии 800» глава 4.3.
Нормативные и технические документы, устанавливающие требования к комплексам
измерительно-вычислительным серии 600 и 800
Техническая документация «Torquemeters, Ltd.», Великобритания.
Рекомендации по области применения в сфере государственного регулирования обеспече-
ния единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции дру-
гих видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Лист № 5
Всего листов 5
Изготовитель
«Torquemeters, Ltd.», Великобритания
Адрес: West Haddon Road Ravensthorpe Northampton NN6 8ET United Kingdom
Тел. +44 (0)1604 770232, Факс +44 (0)1604 770778, E-mail:
Заявитель
Закрытое акционерное общество «СЖС Восток Лимитед» (ЗАО «СЖС Восток Лими-
тед»), г. Москва
Trial: 119330, г. Москва, ул. Мосфильмовская, д.17/25
Тел: (495)775-44-55
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального агент-
ства по техническому регулирова-
нию и метрологииФ.В. Булыгин
М.п.«____» _______2014 г.
