Счетчики электрической энергии статические МАЯК 101АТД, ГРСИ 59167-14
Номер госреестра:
59167-14
Наименование СИ:
Счетчики электрической энергии статические
Обозначение типа:
МАЯК 101АТД
Производитель:
ОАО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород
Межповерочный интервал:
16 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.11.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 55818
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии статические МАЯК 101АТД
Назначение средства измерений
Счетчики электрической энергии статические МАЯК 101АТД предназначены для учета
активной энергии прямого направления в однофазных сетях переменного тока частотой 50 Гц.
Описание средства измерений
Счетчики МАЯК 101АТД являются измерительными приборами, построенными по
принципу учёта информации, получаемой с импульсного выхода измерительной микросхемы.
Конструктивно счётчик состоит из корпуса (основания корпуса, крышки корпуса, клеммной
крышки), клеммной колодки, печатного узла.
В качестве датчиков тока в счетчиках используется шунт, включенный последователь-
но в цепь тока. В качестве датчиков напряжения используются резистивные делители, вклю-
ченные в параллельную цепь напряжения.

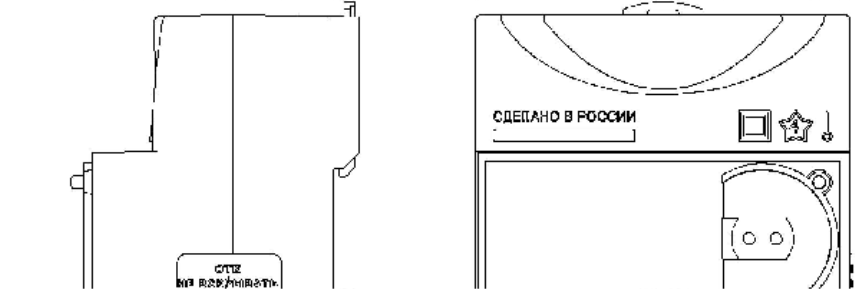

Внешний вид счетчика МАЯК 101АТД с закрытой клеммной крышкой приведён на
рисунке 1.
Рисунок 1 – Внешний вид счетчика с закрытой клеммной крышкой
Лист № 2
Всего листов 7
1 Принцип действия
Принцип действия счетчиков основан на преобразовании входных сигналов тока и на-
пряжения сети в последовательность импульсов, частота которых пропорциональна потребляе-
мой электроэнергии.
Микроконтроллер счетчика преобразует сигналы, поступающие на его trial от датчи-
ков тока и напряжения в сигналы управления импульсным выходом, для обеспечения связи с
энергонезависимыми устройствами и поддержания интерфейсных функций связи с внешними
устройствами по последовательному каналу типа RS-485 или оптическому порту.
Микроконтроллер собран на однокристальной микро-ЭВМ, с «прошитой» во внутрен-
нем ПЗУ программой.
Счетчики могут применяться автономно или в автоматизированных системах по сбору и
учету информации о потребленной электроэнергии с заранее установленной программой и
возможностью установки (коррекции) в счетчиках временных и сезонных тарифов. Контроль за
потреблением электрической энергии может осуществляться автоматически при подключении
счетчиков к информационным (через RS-485 или оптический порт) или телеметрическим цепям
системы энергоучета (АСКУЭ).
Счетчики предназначены для установки на рейке типа ТН35 по ГОСТ Р МЭК 60715-2003
(на DIN-рейке).
В счетчиках установлены две электронных пломбы:
– для фиксации времени вскрытия клеммной крышки;
– для фиксации времени вскрытия крышки счетчика.
Счетчики предназначены для эксплуатации внутри закрытых помещений.
2 Варианты исполнения
Счетчики МАЯК 101АТД имеют несколько вариантов исполнения, отличающиеся
типом интерфейса (наличием или отсутствием RS-485)
, а также способом управления нагрузкой.
Варианты исполнения счетчиков приведены в таблице 1.
МАЯК 101АТД.132Ш.2ИО2Б
МАЯК 101АТД.132Ш.2ИПО2Б
Таблица 1 – Варианты исполнения счетчиков
Условное обозначениеТип
счетчиковинтерфейса
Управление
нагрузкой
Ток, А
I
б
(I
макс
)
Оптопортсигнал5(100)
Оптопорт, RS-485сигнал5(100)
* В скобках указана постоянная счетчиков в режиме поверки.
Условное обозначение счетчиков состоит из:
- наименования счетчиков «Счетчик электрической энергии статический»;
- обозначения варианта исполнения МАЯК 101АТД.ХХХХ.ХХХХХ, где цифры и бу-
квы ХХХХ.ХХХХХ зависят от варианта исполнения:
первая цифра определяет напряжение:
наличие цифры 1: 230 В;
вторая цифра определяет ток:
наличие цифры 3: базовый (максимальный) ток 5(100) А;
третья цифра определяет класс точности:
наличие цифры 2: соответствует классу точности 1при измерении активной энергии;
наличие буквы Ш в следующей позиции условного обозначения указывает на то, что в
качестве датчика тока используется шунт;
наличие цифры 2 в пятой позиции условного обозначения свидетельствует о том, что
в качестве индикатора для снятия информации со счётчика используется ЖКИ;
наличие буквы И указывает на наличие импульсного выхода;
следующий набор букв в условном обозначении указывает на тип интерфейса:
Лист № 3
Всего листов 7
наличие буквы П указывает на наличие интерфейса RS-485;
наличие буквы О указывает на наличие оптопорта;
следующая позиция свидетельствует о выборе управления нагрузкой:
наличие цифры 2 – управление нагрузкой производится с помощью сигнала импульс-
ного выхода;
наличие буквы Б в последней позиции свидетельствует об отсутствии резервного пи-
тания.
3 Тарификация и архивы учтенной энергии
Счетчики ведут многотарифный учет энергии в четырех тарифных зонах. Тарификатор
счетчиков использует расписание исключительных дней (праздничных и перенесенных). Счет-
чики ведут следующие архивы тарифицированной учтенной энергии:
- значения учтенной активной энергии нарастающим итогом с момента изготовления
по всем тарифам;
- значения учтенной активной энергии на начало каждого месяца по всем тарифам в
течение двадцати четырех месяцев;
- значения учтенной активной электроэнергии каждого получаса месяца в течение двух
месяцев.
4 Журналы
Счетчики ведут журналы событий.
В журналах событий фиксируются времена начала/окончания следующих событий:
- время включения/отключения питания (32 события);
- время открытия и закрытия канала на запись (32 события);
- время и дата до и после коррекции (32 события);
- время и дата открытия и закрытия клеммной крышки (32 события);
- время и дата открытия и закрытия крышки счетчика (32 события);
5 Профили мощности нагрузки
Счетчики ведут профиль мощности с временем интегрирования 30 минут для активной
энергии и максимальной активной мощности.
6 Импульсный выход
В счетчиках функционирует изолированный импульсный выход, который может кон-
фигурироваться для формирования импульсов телеметрии или поверки.
Импульсный выход может дополнительно конфигурироваться:
-
для формирования сигнала превышения программируемого порога мощности;
-
для формирования сигнала контроля точности хода встроенных часов;
-
для формирования сигнала управления нагрузкой по программируемым критериям.
7 Устройство индикации
В качестве счетного механизма счетчики имеют жидкокристаллические индикаторы
(ЖКИ), осуществляющие индикацию:
-
текущего значения энергии по тарифам;
-
суммарного значения накопленной энергии по тарифам;
-
даты и времени;
-
текущейактивноймощности (справочно);
-
заданноголимитамощности;
-
энергиисначалатекущегополучаса;
-
действующего тарифа.
Счетчики имеют кнопку для управления режимами индикации.
Лист № 4
Всего листов 7
Счетчики обеспечивают отображение информации на ЖКИ в виде семиразрядных
чисел, пять старших разрядов дают показания в кВт·ч, шестой и седьмой разряды, отделенный
точкой, указывают десятые и сотые доли кВт·ч, соответственно.
8 Интерфейсы связи
Счетчики, в зависимости от модификации, имеют независимый интерфейс связи: опти-
ческий интерфейс и интерфейс RS-485 по ГОСТ Р МЭК 61107-2001, которые поддерживают
ASCII символьный протокол.
Работа со счетчиками через интерфейсы связи может производиться с применением
программного обеспечения завода - изготовителя «Schetchik_ART» или с применением про-
граммного обеспечения пользователей.
Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на
чтение, программирование и управление нагрузкой по команде оператора (три уровня доступа).
Скорость обмена по последовательному порту, 9600 бод (бит/сек).
Формат данных: 1 стартовый бит, 8 бит данных, 1 стоповый бит.
9 Защита от несанкционированного доступа
Для защиты от несанкционированного доступа в счетчике предусмотрена установка
пломб организации, осуществляющей поверку счетчика и этикетки ОТК завода - изготовителя
После установки на объект счетчики должны пломбироваться пломбами обслуживаю-
щей организации.
Схема пломбирования счетчиков приведена на рисунке 2.
Кроме механического пломбирования в счетчике предусмотрено электронное пломби-
рование клеммной крышки и крышки счетчика. Электронные пломбы работают как во вклю-
ченном, так и в выключенном состоянии счетчика. При этом факт и время вскрытия крышек
фиксируется в соответствующих журналах событий, без возможности инициализации журна-
лов.

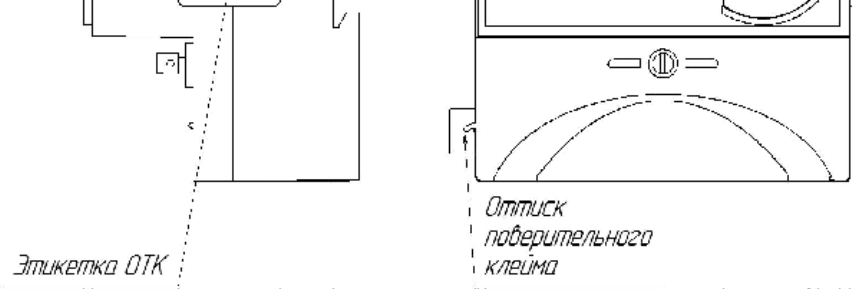

Рисунок 2 – Схема пломбирования счётчика
Лист № 5
Всего листов 7
Программное обеспечение
Встроенное программное обеспечение состоит из двух частей: метрологически значи-
мой и сервисной. Программное обеспечение:
-
производит обработку информации, поступающей от аппаратной части счётчика;
-
формирует массивы данных и сохраняет их в энергонезависимой памяти;
-
отображает измеренные значения на индикаторе;
-
формирует ответы на запросы, поступающие по интерфейсам связи;
Идентификационные признаки метрологически значимой части программного обеспе-
чения прибора приведены в таблице 2:
Таблица 2
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Значение
ПО_101АТД.hex
не ниже 00.00.15
0x72С1
CRC 16
Метрологические характеристики нормированы с учетом влияния программного
обеспечения.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО
счетчика и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - высокий.
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблице 3.
Установленный рабочий диапазон температур, ºС
Таблица 3
Наименование параметров
Класс точности по ГОСТ 31819.21-2012 при измерении энергии
Номинальное напряжение, В
Значение
1
230
Установленный рабочий диапазон напряжения, В
Расширенный рабочий диапазон напряжения, В
Предельный рабочий диапазон напряжения, В
Базовый/максимальный ток, А
Номинальное значение частоты, Гц
от 207 до 253
от 184 до 265
от 0 до 265
5/100
50
5 (1)
0,1
0,02
Потребляемая мощность, В·А (Вт), не более:
-по цепи напряжения
-по цепи тока
Стартовый ток (чувствительность) при измерении энергии, А, не более:
Постоянная счетчика, имп./(кВт
×
ч):
-в основном режиме (А)
-в режиме поверки (В)
500
10000
от минус 40 до
плюс 60
Лист № 6
Всего листов 7
Наименование параметров
Количество тарифов
Точность хода часов внутреннего таймера, с/сут, не хуже
Срок сохранения информации при отключении питания, лет
Средняя наработка счетчика на отказ, ч, не менее
Средний срок службы счетчика, лет, не менее
Масса, кг, не более
Габаритные размеры, мм, не более:
с крышкой МНЯК.731323.008:
Значение
4
0,4
16
220000
30
0,35
110
´
90
´
69
136,03×90×69
Знак утверждения типа
Знак утверждения типа наносится на панели счетчиков методом офсетной печати. В
эксплуатационной документации на титульных листах знак утверждения типа наносится типо-
графским способом.
Комплектность средства измерений
Комплект поставки приведен в таблице 4
МНЯК.00001-01
1
Крышка клеммной колодки
1
Таблица 4
НаименованиеОбозначение документа Кол. Примечание
Счетчик электрической энергии ста-
тический МАЯК 101АТД
МНЯК.411152.017 РЭ
МНЯК.411152.017 ФО
МНЯК.411152.017 РЭ1
вариант условного обо-
1значения в соответст-
вии с таблицей 1
1
1
1
Руководство по эксплуатации
Формуляр
Методика поверки*
Программа проверки функциони-
рования счетчиков МАЯК 101АТД
«Schetchik_ART» *
МНЯК.731323.008
300×200×0,05
Индивидуальная
Пластина переходная
МНЯК.745532.001
1
ЯщикМНЯК.321324.001-081Для транспортирования
Коробка МНЯК.103635.002118 штук счетчика
Коробка МНЯК.735391.0021
Пакет полиэтиленовый
ГОСТ 12302
1
потребительская тара
* Поставляется на партию счетчиков и по отдельному заказу организациям, проводящим
поверку и эксплуатацию счетчиков.
Поверка
осуществляется по документу МНЯК.411152.017 РЭ1 «Счетчик электрической энергии стати-
ческий МАЯК 101АТД. Руководство по эксплуатации. Приложение В. Методика поверки»,
утвержденному ФБУ «Нижегородский ЦСМ» в сентябре 2014 г.
Перечень эталонов, применяемых при поверке:
Установка для поверки счётчиков электрической энергии автоматизированная
УАПС-1М:
-
номинальноенапряжение 230 В;
Лист № 7
Всего листов 7
-
диапазонтоков (0,01-100) А;
-
погрешностьизмерения активной энергии
±
0,15 %.
Сведения о методиках (методах) измерений
Сведения о методах измерений приведены в документе «Счетчик электрической энер-
гии статический МАЯК 101АТД. Руководство по эксплуатации» МНЯК.411152.017РЭ.
Нормативные и технические документы, устанавливающие требования к счетчикам
электрической энергии статическим МАЯК 101АТД
ГОСТ 31818.11-2012. Аппаратура для измерения электрической энергии переменного тока.
Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энер-
гии.
ГОСТ 31819.21-2012. Аппаратура для измерения электрической энергии переменного тока. Част-
ные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.
ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного
оборудования».
ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость
технических средств».
МНЯК.411152.017ТУ. Счетчики электрической энергии статические МАЯК 101АТД. Технические
условия.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление торговли.
Изготовитель
Открытое акционерное общество «Нижегородское научно-производственное объединение
имени М. В. Фрунзе» (ОАО «ННПО имени М. В. Фрунзе»).
603950, Россия, г. НижнийНовгород, пр. Гагарина, д. 174,
тел. (831) 465-15-87, факс (831) 466-66-00, электронная почта
.
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации,
метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)
603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1.
тел. (831) 428-78-78, факс (831) 428-57-48, электронная почта E-mail:
.
Аттестат аккредитации ФБУ "Нижегородский ЦСМ" по проведению испытаний средств изме-
рений в целях утверждения типа № 30011-13 от 27.11.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии______________Ф.В. Булыгин
М.п.«______»________________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 43081-09 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220/110/35/6 кВ "Макарьево" - АИИС КУЭ ПС 220/110/35/6 кВ "Макарьево" | Нет данных | ЗАО "Метростандарт", г.Москва | 4 года | Перейти |
| 21599-01 | Счетчики импульсов программируемые | СИП-3.2 | ООО "СисТэм", г.Самара | 2 года | Перейти |
| 14415-95 | Счетчики электрической энергии однофазные одно и двухтарифные | А1-5, А1-5Д | СП "ЛЭМЗ-Болэлектро", г.С.-Петербург | 16 лет | Перейти |
| 29149-05 | Счетчики холодной и горячей воды крыльчатые многоструйные | MTK и MTW | Фирма "Contor Zenner Romania S.A.", Румыния | 4 года - для гор.воды; 6 лет - хол. | Перейти |
| 13450-92 | Счетчики активной и реактивной электрической энергии трехфазные | ПСЧ-4П, ПСЧ-4РП | ЗАО "НПФ Прорыв", г.Жуковский | 6 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
