Номер госреестра:
59105-14
Наименование СИ:
Счетчики газа двухкамерные
Обозначение типа:
СГД-1,6
Производитель:
ОАО "Новогрудский завод газовой аппаратуры", Беларусь, г.Новогрудок
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.11.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 55753
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа двухкамерные СГД-1,6
Назначение средства измерений
Счетчики газа двухкамерные СГД-1,6 (далее–счетчики газа) предназначены для
измерения израсходованного количества природного газа по ГОСТ 5542-87 или паров
сжиженного углеводородного газа по ГОСТ 20448-90, применяемых в бытовых и
производственных целях.
Описание средства измерений
Счетчики газа состоят из измерительного механизма, корпуса, крышки, боковых
крышек, отсчетного устройства.
Верхняя крышка и корпус образуют внутреннюю полость счетчика, в которой
расположена система газораспределения и передаточный механизм. Боковые крышки
закрывают полости, в которых расположены мембраны. В крышке верхней установлено
электронное счетное устройство. Через входной патрубок на крышке верхней газ заполняет
внутреннюю полость, создавая избыточное давление по отношению к давлению газа на
выходе из счетчика. Под воздействием избыточного давления газ поступает во внутреннюю
полость, проходит через отверстие ротора, окно решетки и через каналы в корпусе попадает
в боковые полости счетчика. В боковых полостях газ воздействует на мембраны. Мембраны
связаны с рычагами, жестко установленные на осях. Сверху на оси жестко установлены
кронштейны.Спомощьюшатунов кронштейны шарнирно связаны с поводком,
установленным на стойке, закрепленной на корпусе. Поводок находится в зацеплении с
ротором, который выполняет роль золотника, при вращении поочередно открывая окна в
решетке таким образом, чтобы обеспечить последовательную подачу газа через каналы
корпуса с каждой стороны мембран.
На поводке установлен магнит. В крышке счетчика установлена втулка, в которую
вставлен выступ электронного счетного устройства с находящимся на нем датчиком
вращения. При совершении полного цикла передаточным механизмом, датчик вращения
вырабатывает один электрический импульс, соответствующий циклическому объему и
соответственно изменяются показания на устройство индикации.
Направление потока газа обозначено стрелкой, без возможности ее удаления, на
корпусе счетчика.
При изготовлении счетчиков газа двухкамерных СГД-1,6 применяются синтетические
мембраны SYREX NV – G6 производства фирмы «Каваками Трейдинг Кою, ЛТД», Япония
или мембраны фирмы «ZGS-membrany.a.s.Zlin», Чехия.
Счётчики газа изготавливаются двух исполнений отличающихся резьбой на
присоединительных штуцерах. Счетчики могут изготавливаться с левой или правой подачей
газа.
Лист № 2
Всего листов 5

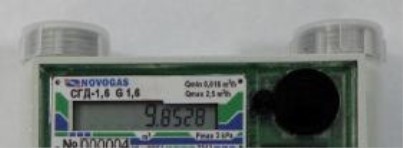

Фотография общего вида

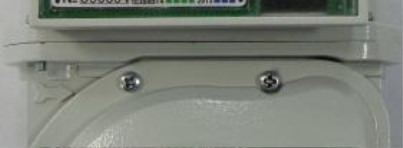

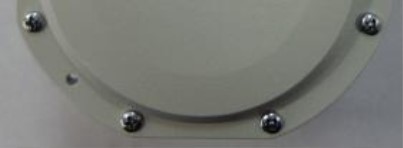

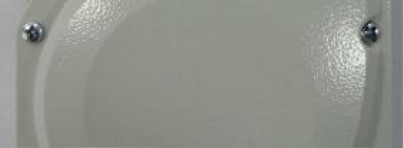

Схема мест пломбировки
Место пломбировки и нанесения оттиска знака поверки
Лист № 3
Всего листов 5
Метрологические и технические характеристики
± 3
± 1,5
± 0,1
Таблица 1
1,6
2,5
0,016
0,0032
200
80
± 5
± 3
99999
0,0001
- 5 . . . +50
- 5 . . . +50
- 50 . . . +50
3,0
2500
110
Номинальный расход, Q
ном
, м
³/
ч
Максимальный расход, Q
макс
, не менее, м
³/
ч
Минимальный расход, Q
мин
, не более, м
³/
ч
Порог чувствительности, не более. м
³/
ч
Допускаемая потеря давления при максимальном
расходе, не более, Па
Допускаемая потеря давления при номинальном
расходе, не более, Па
Пределы допускаемой основной относительной
погрешности счетчика при выпуске из производства и
после ремонта, %
Q
мин
£
Q < 0,1 Q
ном
0,1 Q
ном
£
Q
£
Q
макс
Пределыдопускаемойосновнойотносительной
погрешности счетчика в эксплуатации, %
Q
мин
£
Q < 0,1 Q
ном
0,1 Q
ном
£
Q
£
Q
макс
Пределы допускаемой дополнительной
относительной погрешности счетчика при изменении
температуры на 1 ºС от основной погрешности, %
Емкость отсчетного устройства, м
3
Цена единицы младшего разряда отсчетного
устройства, м³
Диапазон температур окружающей среды, °С
Диапазон температур измеряемой среды, °С
Диапазон температур хранения, °С
Избыточное рабочее давление, не более, кПа
Средняя наработка на отказ, ч, не менее
Присоединительные размеры
Номинальное расстояние между осями патрубков, мм
Резьбовой патрубок с трубной резьбой
по ГОСТ 6357-81
-исполнение СГД-1,6-3/4
-исполнение СГД-1,6-1
Габаритные размеры, не более, мм
Масса, не более, кг
G3/4-В
G1-В
212×125×160
2,0
Знак утверждения типа
наносится на шильдик отсчетного устройства методом тампопечати и на паспорт счетчика
типографским способом
лист № 4
всего листов 5
Комплектность средства измерений
Наименование
Счетчик газа двухкамерный СГД-1,6
Переходник
Гайка накидная
Прокладка
Заглушка
Пачка
Паспорт
Кол-воПримечание
1 По заказу
2
2
2
2
1
1
Этикетка(надетали:переходник,гайка накидная,1
прокладка)
Поверка
осуществляется по ГОСТ 8.324-2002 «ГСИ. Счётчики газа. Методика поверки».
Основное поверочное оборудование:
- поверочные установки с диапазоном расхода от 0,016 до 2,5 м
3
/ч с погрешностью
не более
±
0,5 %;
Соотношение пределов допускаемых относительных погрешностей образцовой
поверочной установки и поверяемых счетчиков при заданных значениях объемных расходов
должно быть не более 1:3.
Наименование средства
измерения
Класс точности, погрешность
измерения
1.Поверочныйкомплекс
счётчика газа
От Q
мин
до 0,1Q
ном
- ± 1%
Св. 0,1Q
ном
до Q
макс
- ± 0,5%
2. Стенд для проверки прочности
и герметичности
3. Манометры типа МО
Класс точности 0,15; 0,25
4. Барометр
Не более 133,32 Па
5. Термометры лабораторные
Используемые
технические
характеристики средства
измерений
Измерениерасхода
воздуха от 0,002 Q
ном
до
Q
макс
Созданиеизбыточного
давления от 0 до 0,1 МПа
(давление внутри
испытуемого счётчика не
менее, чем в 1,5 раза
превышающего
наибольшее избыточное
давление)
Измерениеизбыточного
давления до 0,1 МПа
Измерение
барометрического
давления до 106,4 кПа
Измерениетемпературы
от 0 до 60
0
С
Цена деления 0,1
0
С
6. Микроманометры жидкостные
Класс точности 1,0
7. Психрометр
Измерениепотери
давления от 0 до 300 Па
Измерение
относительной влажности
от 10 до 100%
Цена деления 0,5%
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
изложены в документе ГЛИУ.413.00.00 ПС «Счетчик газа двухкамерный СГД-1,6-. Паспорт».
Нормативные и технические документы, устанавливающие требования к счетчикам
газа двухкамерным СГД-1,6
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов.
Общие технические условия».
2. ГОСТ Р 50818–95 «Счетчики газа объемные диафрагменные. Общие технические
требования и методы испытаний».
3. ТУ BY 500235715.094-2014 «Счетчики газа двухкамерные СГД-1,6»
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
осуществление торговли
Изготовитель
Открытое акционерное общество «Новогрудский завод газовой аппаратуры» (ОАО «НЗГА»)
Республика Беларусь, 231400 г. Новогрудок, ул. Мицкевича, 109,
Тел. 8-103751597-3-42–97
E-mail:
Экспертиза проведена
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«___»__________2014 г.
