Номер госреестра:
59088-14
Наименование СИ:
Ротаметры
Обозначение типа:
VFB-67-SSV
Производитель:
Фирма "Dwyer Instruments, Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 8 шт. с зав.№ FG1616, FG1617, FG1716, FG1717, FI1666, FI1766, FI1966, FI2966
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 55736
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ротаметры VFB-67-SSV
Назначение средства измерений
Ротаметры VFB-67-SSVпредназначены для измерений объемного расхода воздуха или
кислорода в составе установок разделения воздуха 2хТ1300, производства ООО «Праксэа Рус»,
расположенных на территории промышленной площадки ОАО «Евраз Нижнетагильский
металлургический комбинат», г. Нижний Тагил.
Описание средства измерений
Принцип действия ротаметров основан на перемещении поплавка находящегося в
конической ротаметрической трубке, под действием динамического напора потока воздуха,
проходящего через ротаметр снизу вверх. При подъеме поплавка зазор между наибольшим
диаметром конической части поплавка и внутренним диаметром конической трубки
увеличивается, а перепад давления на поплавке уменьшается. Равновесие поплавка наступает,
когда перепад давления становится равным силе веса поплавка, на единицу площади его
поперечного сечения.
Измеряемым значением расхода, проходящего через ротаметры воздуха, является высота
подъема поплавка, отсчитываемая по шкале ротаметров.
Корпус выполнен из акрилового пластика, клапан и поплавок ˗ из нержавеющей стали,
уплотнительные кольца из фторэластомера Viton. Ротаметры присоединяются к трубопроводу
при помощи резьбы на нижнем и верхнем концах.

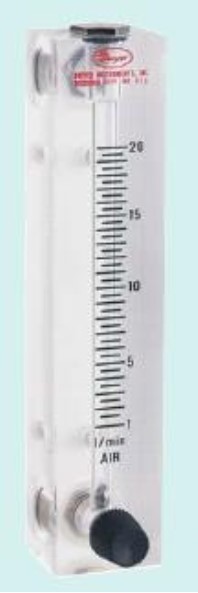

Общий вид ротаметра VFB-67-SSV показан на рисунке 1.
Рисунок 1 - Общий вид (фото) ротаметра VFB-67-SSV.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблице 1.
Значение параметра
Тип резьбового соединения с трубопроводом
Таблица 1.
Наименование характеристики
Диапазон измерений расхода, м
3
/ч (л/мин)
от 0,06 (1) до 1,2 (20)
коническая резьба,
1/8 дюйма
±3
3
0,5
0,69 (6,9)
Пределы допускаемой приведенной погрешности от верхнего
предела измерений расхода, %
Вариация показаний, %, не более
Минимальная цена делений шкалы, л/мин
Максимальное избыточное давление в трубопроводе, МПа (бар)
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, без конденсата, %
- атмосферное давление, кПа
Степень защиты от внешних воздействий по ГОСТ 14254-96
Габаритные размеры, мм, не более
Масса, кг, не более
Среднее время наработки на отказ, ч, не менее
Средний срок службы, лет, не менее
от минус 25 до плюс 40
от 5 до 95
от 84 до 106,7
IP54
166×35×32
0,25
30 000
10
Знак утверждения типа
наносится на корпус ротаметра в виде наклейки и натитульный лист эксплуатационной
документации типографским способом.
Комплектность средства измерений
1. Ротаметр VFB-67-SSV 1 шт.
2. Паспорт 1 экз.
Поверка
осуществляется в соответствии с ГОСТ 8.122-99 «ГСИ. Ротаметры. Методика поверки».
Основное средство поверки: установка расходомерная поверочная УПСЖГ-200, (Госреестр
№ 28872-05), диапазон воспроизводимых расходов от 0,03 до 200 м
3
/ч, пределы допускаемой
относительной погрешности измерений объемного расхода газа не более ±0,2 %.
Сведения о методиках (методах) измерений
приведены в паспорте.
Нормативные и технические документы, устанавливающие требования к ротаметрам
VFB-67-SSV
1. ГОСТ 13045-81 «Ротаметры. Общие технические требования».
2. ГОСТ 8.143-75 «ГСИ. Государственный первичный эталон и общесоюзная поверочная
схема для средств измерений объемного расхода газа в диапазоне от 1×10
-6
до 1×10
2
м
3
/с».
3. Техническая документация DWYER Instruments, Inc., США.
Лист № 3
Всего листов 3
сфере государственного регулирования
Рекомендации по областям применения в
обеспечения единства измерений
Осуществлениепроизводственногоконтролязасоблюдениемустановленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта – ОАО «Евраз Нижнетагильский
металлургический комбинат», г. Нижний Тагил.
Изготовитель
DWYER Instruments, Inc., США
P.O.BOX 373, MICHIGAN CITY, IN 46361, U.S.A
Tel: 219/879-80000
Fax: 219/872-9057
E-mail:
Заявитель
ООО «Праксэа Рус»
Адрес: 105064, г. Москва, ул. Земляной вал, д.9
Тел: (495) 788-34-50
Факс: (495) 788-34-51
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
«РОСИСПЫТАНИЯ», г. Москва
Адрес: 103001, г. Москва, Гранатный пер., д. 4
Тел: (495) 781-48-99
Аттестат аккредитации ГЦИ СИ «РОСИСПЫТАНИЯ» по проведению испытаний средств
измерений в целях утверждения типа № 30123-10 от 12.02.2010 г.
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологии
Ф.В. Булыгин
М.п.
«_____» ____________ 2014 г.
