Преобразователи давления измерительные 1200HGG3002A3UA, ГРСИ 59077-14
Номер госреестра:
59077-14
Наименование СИ:
Преобразователи давления измерительные
Обозначение типа:
1200HGG3002A3UA
Производитель:
Фирма "Gems Sensors Ltd.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ PT820A, PT820B
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 55723
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные модели 1200HGG3002A3UA
Назначение средства измерений
Преобразователи давления измерительные модели 1200HGG3002A3UA (далее по тек-
сту – преобразователи) предназначены для непрерывных измерений и преобразований значений
избыточного давления в аналоговый выходной сигнал в стационарных системах автоматиче-
ского контроля, управления и регулирования технологических процессов в составе установок
разделения воздуха 2хТ1300 производства ООО «Праксэа Рус», расположенных на территории
промышленной площадки ОАО «Евраз Нижнетагильский металлургический комбинат», г.
Нижний Тагил.
Описание средства измерений
Принцип действия преобразователя основан на преобразовании упругой деформации
чувствительного элемента в электрический сигнал низкого уровня.
Под воздействием измеряемого давления происходит изменение электрического сопро-
тивления тензорезистивного чувствительного элемента, которое усиливается и преобразуется в
унифицированный выходной сигнал, пропорциональный давлению.
Конструктивно преобразователь выполнен в виде единого цилиндрического корпуса из
нержавеющей стали, в котором расположен чувствительный элемент и электронный блок пре-
образования. На верхний торец корпуса устанавливается электрический соединитель, нижний
торец оснащен резьбовым штуцером, через который в рабочую полость датчика подводится из-
меряемое давление.
Фото общего вида преобразователей представлено на рисунке 1.

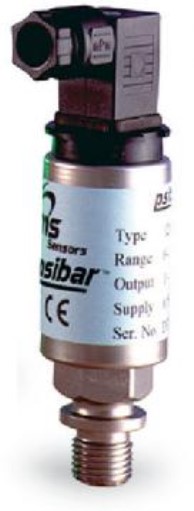

Рисунок 1. Преобразователь давления измерительный модели 1200HGG3002A3UA.
Метрологические и технические характеристики
Таблица 1
Наименование характеристики
Диапазон измерений, МПа (фунт на кв. дюйм)
Пределы основной допускаемой приведенной погрешности, %
Значение
от 0 до 2,068 (от 0 до 300)
± 0,5
Лист № 2
Всего листов 3
от 0 до 5
±
0,25
Выходной сигнал, В
Пределы дополнительной погрешности от влияния изменения
температуры окружающего воздуха, %/ 10° C
Параметры электропитания:
- напряжение постоянного тока, В
Диапазон рабочих температур, °С
Относительная влажность воздуха, %
Габаритные размеры (длина × диаметр), мм, не более
Масса, кг, не более
от 1,5 до 35
от минус 40 до плюс 125
до 90
87,6 × 27,3
0,1
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Преобразователь давления измерительный модели 1200HGG3002A3UA 2 шт;
Паспорт 2 экз.
Поверка
осуществляется в соответствии с документом МИ 1997-89 «Рекомендация. ГСИ. Преобразова-
тели давления измерительные. Методика поверки».
Основные средства поверки:
- манометр цифровой МТ 120, пределы измерений от -10…10 до -80…3000 кПа, пределы
допускаемой основной погрешности ± (0,01% от тек. знач. + 0,01% от в.п.и);
- мера электрического сопротивления Р3030, 100 Ом;
- вольтметр цифровой G-1202.
Сведения о методиках (методах) измерений
приведены в соответствующем разделе паспорта на преобразователь давления измерительный
модели 1200HGG3002A3UA.
Нормативные и технические документы, устанавливающие требования к преобразовате-
лям давления измерительным модели 1200HGG3002A3UA
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электриче-
скими аналоговыми выходными сигналами ГСП»;
2. ГОСТ 8.802-2012 «ГСИ. Государственный первичный эталон и общесоюзная повероч-
ная схема для средств измерений избыточного давления до 250 МПа»;
3. Техническая документация «Gems Sensors Ltd.», США.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Осуществление производственного контроля за соблюдением установленных законода-
тельством Российской Федерации требований промышленной безопасности к эксплуатации
опасного производственного объекта – ОАО «Евраз Нижнетагильский металлургический ком-
бинат», г. Нижний Тагил.
Изготовитель
«Gems Sensors Ltd.», США
Lennox Road, Basingstoke,
Hampshire, RG22 4 AW
E-mail:
Лист № 3
Всего листов 3
Заявитель
ООО «Праксэа Рус»
Адрес: 105064, г. Москва, ул. Земляной вал, д.9
Тел: (495) 788-34-50
Факс: (495) 788-34-51
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
«РОСИСПЫТАНИЯ», г. Москва
Адрес: 103001, г. Москва, Гранатный пер., 4
Тел: (495) 781-48-99
Аттестат аккредитации ГЦИ СИ «РОСИСПЫТАНИЯ» по проведению испытаний
средств измерений в целях утверждения типа № 30123-10 от 12.02.2010 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
М.п.«_____» ____________ 2014 г.
