Термостаты нулевые Kaye мод. К140, К150, К170, ГРСИ 59060-14
Номер госреестра:
59060-14
Наименование СИ:
Термостаты нулевые
Обозначение типа:
Kaye мод. К140, К150, К170
Производитель:
Компания "Amphenol Thermometrics Inc.", США
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.11.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 55705
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термостаты нулевые Kaye модификации К140, К150, К170
Назначение средства измерений
Термостаты нулевые Kaye модификации К140, К150, К170 (далее – термостаты) предназначе-
ны для воспроизведения температуры 0 °С при проведении испытаний, калибровки и поверки
измерительных преобразователей температуры с использованием льдо-водяной смеси.
Описание средства измерений
Принцип действия термостата основан на поддержании фазового перехода вода-лед. Термо-
стат постоянно поддерживает температуру основной камеры на уровне 0 °C. Баланс фазового
перехода вода-лед поддерживается термоэлектрическим охладителем под управлением силь-
фонного датчика с микропереключателем, который реагирует на относительные объемы льда и
воды в герметичной камере. Таким образом, каналы и установленные термопары или другие
датчики постоянно окружены водоледяной смесью.
Модификации термостатов различаются количеством измерительных каналов. В модифика-
ции K140 измерительная камера имеет 4 канала, в которых в зависимости от диаметра можно
разместить до 16 термопар. В модификации K150 измерительная камера имеет 2, 4, 6 либо 8
каналов, в модификации K170 - от 6 до 75 каналов. Модификации K150, K170 оснащены
клеммными колодками подключения измерительных преобразователей температуры.

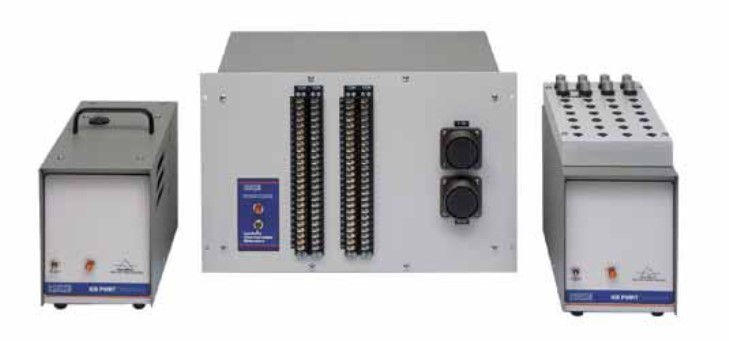

рис.1 Внешний вид
Метрологические и технические характеристики
± 0,05
Максимальная допускаемая нестабиль-
ность поддержания температуры, °С
± 0,05
Количество измерительных каналов, шт.
от 6 до 75
Основные метрологические и технические характеристики приведены в таблиц1:
Таблица 1
Наименование характеристикиЗначение характеристики
K140 K150
0 0
K170
0
Модификации
Номинальное значение температуры, °С
Пределы допускаемой абсолютной по-
грешности воспроизведения температу-
ры, °С
± 0,05± 0,05
± 0,05± 0,05
42, 4, 6, 8
Лист № 2
Всего листов 3
Напряжение питания переменного тока,
В
Частота, Гц
115/230
60/50
Размеры термометрических каналов, мм,
не более
диаметр
глубина
6,7
155
Габаритные размеры (Ш × Г × В), мм, не
более
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха при
20 °С, %, не более
от 5 до 40
80
Время наработки до метрологического
отказа, ч
10000
Срок службы, лет, не менее
10
163 × 343 × 270 163 × 343 × 280 483 × 273 × 400
Масса, кг, не более12,8
13,716,8
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографическим спо-
собом и на прибор в виде наклейки.
Комплектность средства измерений
Основной комплект включает:
Наименование
Термостат нулевой Kaye модификации К140, К150, К170
Паспорт
Методика поверки
Таблица 2.
Кол-во
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 2411- 0110 -2014 «Термостаты нулевые Kaye модификации
К140, К150, К170. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И.
Менделеева» в августе 2014 г.
Основное поверочное оборудование:
- Эталонный платиновый термометр сопротивления ПТС-10М, диапазон температуры от ми-
нус 40 °С до 30 °С, погрешность ± 0,001 ºС;
- Измерительный мост, диапазон измерений от 0,1 до 100 кОм, погрешность от ± 1×10
-7
до
± 0,1 Ом.
Сведения о методиках (методах) измерений
Методы измерений изложены в паспорте «Термостаты нулевые Kaye модификации К140,
К150, К170».
Нормативные и технические документы, устанавливающие требования к термостатам
нулевым Kaye модификации К140, К150, К170
1. ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений тем-
пературы.
2. Техническая документация компании «Amphenol Thermometrics Inс.», США.
Лист № 3
Всего листов 3
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
оказание услуг по обеспечению единства измерений.
Изготовитель
Компания «Amphenol Thermometrics Inс.», США,
Адрес: 967 Windfall Road Saint Marys, PA 15857 USA.
Заявитель
Фирма «Intertek», США
Адрес: 41 Plymouth Street Fairfield, NJ 07004 USA, PH: 973-461-1835, Fax: 973-461-1848,
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005, г. Санкт - Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812)
713-01-14, e-mail:
,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
М.п.«___» _________2014 г.
