GNSS-приемники спутниковые геодезические многочастотные TRIUMPH-LS, ГРСИ 59050-14
Номер госреестра:
59050-14
Наименование СИ:
GNSS-приемники спутниковые геодезические многочастотные
Обозначение типа:
TRIUMPH-LS
Производитель:
Фирма "Javad GNSS Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.10.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 55694
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
GNSS-приемники спутниковые геодезические многочастотные TRIUMPH-LS
Назначение средства измерений
GNSS-приемники спутниковые геодезические многочастотные TRIUMPH-LS (далее –
приемники) предназначены для измерений координат и геодезических определений относи-
тельного местоположения объектов.
Описание средства измерений
Конструктивно приемник выполнен в моноблочном корпусе из прочного магниевого
сплава. Приемник оснащен сенсорным экраном, но для удобства на главной панели прием-
ника располагаются два типа кнопок:
первый тип – основные кнопки действия, расположенные слева и справа;
второй тип – дополнительные кнопки для быстрого перехода в основные экраны, они
расположены в верхней и в нижней части панели, дополнительно, в нижней части имеются
настраиваемые кнопки, которые предназначены для самостоятельных настроек самими
пользователями.
В левой и в правой частях корпуса приемника предусмотрены разъемы для подключе-
ния внешних устройств. Для связи с внешними устройствами приемники оборудованы по-
следовательным портом RS232, портом Ethernet, портом для подключения источника внеш-
него питания, портом для подключения наушников, портом для подключения USB-носителя
и портом для подключения приемника к персональному компьютеру. Электропитание осу-
ществляется от литиево-ионной батареи или внешнего источника питания.
Встроенная антенна, оснащенная малошумящим усилителем (LNA), и радиочастотное
устройство приемника соединены коаксиальным кабелем. Принятый широкополосный сиг-
нал преобразуется, фильтруется, оцифровывается и распределяется по различным каналам.
Процессор приемника контролирует процесс отслеживания сигнала.
Многосистемность приемника подразумевает возможность одновременного использо-
вания спутников GPS, ГЛОНАСС, Galileo, QZSS, Beidou Compass. Использование большего
числа спутников способствует повышению точности измерения координат, увеличению
производительности и снижению стоимости измерительных работ.
Способность работать с тремя частотами и прием сигналов спутниковых радионавига-
ционных систем - эти возможности приемника в совокупности позволяют существенно со-
кратить время получения фиксированного решения в режиме “кинематики реального време-
ни”, широко используемом для получения высокоточных данных. Множество прочих воз-
можностей приемника, включая методы подавления многолучевости и подавления внутри-
полосных помех, позволяют устойчиво принимать слабые сигналы.
Внешний вид приемника с указанием места пломбировки от несанкционированного
доступа и места нанесения знака утверждения типа приведен на рисунках 1 и 2.
Лист № 2
Всего листов 5

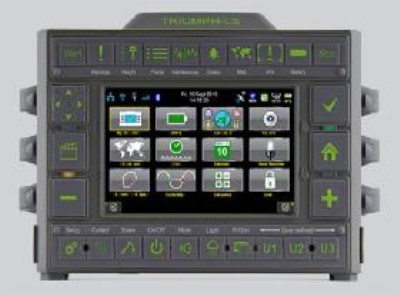

Рисунок 1 – Внешний вид приемника со
стороны передней панели
Метрологические и технические характеристики
Метрологические и технические характеристики приемников приведены в таблице 2.
а – место пломбировки
б – место нанесения наклейки со знаком
утверждения типа (верхняя панель)

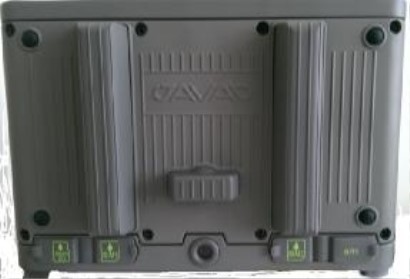

Рисунок 2 – Внешний вид приемника со
стороны задней панели
Программное обеспечение
Приемники поставляются со встроенным программным обеспечением (далее ПО)
«TRIUMPH-LS firmware». Данное ПО позволяет осуществлять измерительный процесс в по-
левых условиях. Для управления процессом измерения используется программа: «J-FIELD
RU EDITION». В комплекте с приемниками поставляется также одна из программ постобра-
ботки: «JUSTIN RU EDITION» или «GIODIS RU EDITION». Эти программы предназначены
для высокоточной обработки геодезических измерений, выполненных в режимах относи-
тельных и дифференциальных измерений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационное Номер версии (иденти- Цифровой Алгоритм вычисления
наименование ПО фикационный идентификатор ПО цифрового идентифи-
номер) ПО(контрольная сумма)катора ПО
TRIUMPH-LS firmware3.6.0 и выше--
J-FIELD1.10.3--
EDITION и выше
JUSTIN RU2.107.142.31--
EDITION и выше
GIODIS RU EDITION1.5.13.02--
и выше
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.
а
б
Лист № 3
Всего листов 5
± 3· (10 + 1,0·10
-6
·D)
± 3· (15 + 1,5·10
-6
·D)
± 3· (10 + 1,0·10
-6
·D)
± 3· (15 + 1,5·10
-6
·D)
Таблица 2
Наименование характеристики
Частотный диапазон
Значение характеристики
864 канала
GPS/ГЛОНАСС/GALILEO/B
eiDou, код и фаза несущей на
частотах L1, L2, L5 и в час-
тотных диапазонах F1, F2
Режимы» Статика» и «Быстрая статика»
Пределы допускаемой абсолютной погрешности изме-
рений длины базиса, мм:
проекция на горизонтальную плоскость
высотная компонента
(диапазон длин базисов от 0,07 до 30 км)
± 3·(3 + 5·10
-7
·D)
± 3·(5 + 5·10
-7
·D)
Здесь и далее D - измеренная
длина базиса в мм
7,4
от 10 до 30
183 × 106 × 124
Режим «Кинематика с постобработкой»
Пределы допускаемой абсолютной погрешности изме-
рения длины базиса, мм:
проекция на горизонтальную плоскость
высотная компонента
(диапазон длин базисов от 0,07 до 30 км)
Режим «Кинематика в реальном времени (RTK)»
Пределы допускаемой абсолютной погрешности изме-
рения длины базиса, мм:
проекция на горизонтальную плоскость
высотная компонента
(диапазон длин базисов от 0,07 до 30 км)
Напряжение питания постоянного тока, В:
-внутренний источник (Li-Ion аккумулятор)
- внешний источник
Габаритные размеры (длина
´
ширина
´
высота), мм, не
более
Масса, кг, не более
Диапазон рабочих температур, °C
2,1
от минус 35 до 55
Знак утверждения типа
наносится в виде наклейки на верхнюю панель приемника и на Руководство по эксплуата-
ции типографским способом.
Количество, шт.
1 шт.
1 шт.
1 шт.
Комплектность средства измерений
Комплект поставки приведен в таблице 3.
Таблица 3
Наименование
1 GNSS-приемник спутниковый геодезический многочастотный
TRIUMPH-LS
2 8 GB микро SD карта памяти
3 Источник электропитания - преобразователь переменного напря-
жения 220 В в 12 В постоянного напряжения, 60 Вт
4 Кабель электропитания для источника электропитания
1 шт.
Лист № 4
Всего листов 5
Количество, шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт. (по заказу)
1 шт. (по заказу)
1 шт. (по заказу)
1 шт. (по заказу)
1 шт. (по заказу)
1 шт. (по заказу)
1 шт. (по заказу)
1 шт.
1 шт. (по заказу)
1 шт.
1 шт.
Наименование
5 Адаптер типа <ЕВРО> для кабеля электропитания
6 кабель электропитания для приемника с разъемами типа ODU-
5/SAE
7 Кабель электропитания приемника с адаптером
8 Монопод со шкалой
9 Адаптер для крепления на стандартном штативе (1/4-20 на 5/8-11)
10 Пинцет для установки микро SD карты и микро SIM карты
11 Сумка транспортировочная
12 USB кабель (А на микро B), 1 м
13 Внешняя УВЧ антенна 400 – 470 МГц, 2.5 дБ с соединителем типа
SMA
14 Стилус
15 Штатив геодезический
16 Трегер
17 Веха геодезическая
18 Внешний радиомодем HPT435BT, HPT404BT, HPT401BT, JLink 3G
19 GNSS-антенна внешняя типа RingAnt-G3T, RingAnt-G5T
RingAnt-DM, GrAnt-G3T, GrAnt-G5T,TriAnt, Choke Ring
20 Кабель антенный 3, 5, 10 или 30 метров
21 Программное обеспечение JUSTIN LINK RU (на компакт-диске)
22 Программное обеспечение JUSTIN RU или GIODIS RU (на ком-
пакт-диске)
23 Программа J-FIELD RU (предустановленна)
24 Руководство по эксплуатацииTRIUMPH-LS РЭ (на компакт-
диске)
25 Паспорт
1 шт.
Поверка
осуществляется в соответствии с документом МИ 2408-97 «ГСИ. Аппаратура пользователей
космических навигационных систем геодезическая. Методика поверки».
Основное средство поверки:
эталонные базисы длины 2-го разряда, пределы допускаемой погрешности ± 2·10
-6
·D мм, где
D – длина базиса в миллиметрах;
рабочий эталон - тахеометр электронный ТDA5005, пределы допускаемой погрешности из-
мерения углов ± 0,3", пределы допускаемой погрешности измерения расстояний ± 0,3 мм.
Сведения о методиках (методах) измерений
GNSS-приемники спутниковые геодезические многочастотные TRIUMPH-LS. Руково-
дство по эксплуатации TRIUMPH-LS РЭ.
Нормативные и технические документы, устанавливающие требования к
GNSS-приемникам спутниковым геодезическим многочастотным TRIUMPH-LS
1 ГОСТ Р 53606-2009 «ГНСС. Методы и технологии выполнения геодезических и зем-
леустроительных работ. Метрологическое обеспечение. Основные положения».
2 ГОСТ Р 8.750–2011 «Государственная система обеспечения единства измерений. Го-
сударственная поверочная схема для координатно-временных средств измерений».
Лист № 5
Всего листов 5
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление геодезической и картографической деятельности (в соответствии с
пунктами 2.2 и 5 приложения № 2 приказа Министерства экономического развития РФ от 23
июля 2013 г. № 412 «Об утверждении перечня измерений, относящихся к сфере государст-
венного регулирования обеспечения единства измерений, выполняемых при осуществлении
геодезической и картографической деятельности, и обязательных метрологических требова-
ний к ним, в том числе показателей точности измерений»).
Изготовитель
Фирма JAVAD GNSS Inc., США,
900 Rock Avenue, San Jose, CA 95131, USA
тел.: +1(408)770-1770
факс: +1(408)770-1799
Заявитель
Общество с ограниченной ответственностью «Джавад Джи Эн Эс Эс» (ООО «Джавад
Джи Эн Эс Эс»), г. Москва
Юридический (почтовый) адрес: 125057, Россия, Москва, Чапаевский пер., д. 3
Тел./факс (495) 228-23-08/(495) 228-23-09
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт физико-технических и радиотехнических измерений» (ФГУП
«ВНИИФТРИ»).
Юридический адрес: 1415150, Московская область, Солнечногорский р-н, гор. поселе-
ние Менделеево, Главный лабораторный корпус.
Почтовый адрес: 1415150, Московская область, Солнечногорский р-н, п/о Менделеево.
Тел./факс (495) 1544-81-12.
E-mail:
.
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств из-
мерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
«___»______________2014 г.
М.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 54075-13 | Приемники измерительные | ESRP3, ESRP7 | Фирма "Rohde & Schwarz GmbH & Co. KG", Германия | 1 год | Перейти |
| 35164-07 | Приемники навигационные | eTrex | Фирма "GARMIN (Asia) Corporation", Тайвань | 1 год | Перейти |
| 35966-07 | GNSS-приемники спутниковые геодезические многочастотные | GR-3 | Фирма "Topcon Positioning Systems, Inc.", США | 1 год | Перейти |
| 26370-04 | Генераторы-приемники измерительные | EMS 10 | Кооператив техники связи "Elektronika", Венгрия | 1 год | Перейти |
| 41371-09 | Приемники измерительные селективные | SCR-3502 | Фирма "Schaffner MEB Berlin GMBH", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
