Трансформаторы напряжения емкостные TEMP 245, ГРСИ 59016-14
Номер госреестра:
59016-14
Наименование СИ:
Трансформаторы напряжения емкостные
Обозначение типа:
TEMP 245
Производитель:
Фирма "Trench Limited Instrument Transformer Division", Канада
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 8 шт. с зав.№ T12057401 … T12057408
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 55659
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения емкостные TEMP 245
Назначение средства измерений
Трансформаторы напряжения емкостные TEMP 245 (далее – трансформаторы)
предназначены для передачи сигнала измерительной информации средствам измерений,
устройствам защиты, автоматики, сигнализации и управления в электрических установках
переменного тока промышленной частоты класса напряжения 220 кВ.
Описание средства измерений
Принцип действия трансформаторов напряжения емкостных TEMP 245 основан на
делениивысокогонапряжения переменноготокаспомощьюемкостногоделителя.
Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей
электрических величин.

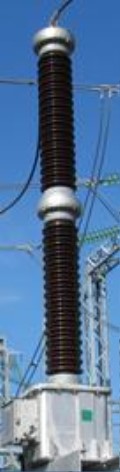

Конструктивнотрансформаторыпредставляютсобойбакс
установленным на нем изолятором из фарфора (покрышкой) с глазурью
коричневого цвета. Трансформаторы состоят из емкостного делителя напряжения
и электромагнитного устройства (ЭМУ).
Делительнапряженияпредставляетсобойколоннуизнабора
конденсаторов с бумажно-пропиленовой изоляцией обкладок, пропитанных
синтетическим маслом и помещенных в фарфоровую покрышку.
Делитель имеет
сильфонноеустройствотемпературнойкомпенсации иустройстводля
предотвращения взрыва при внутреннем пробое электрической изоляции.
К выходу делителя подключено ЭМУ, состоящее из последовательно
включенных компенсирующего реактора с малыми потерями и электромагнитного
трансформаторанапряжения.Первичнаяобмоткаэлектромагнитного
трансформатора секционирована для подгонки коэффициента трансформации.
ЭМУ имеет несколько вторичных обмоток и заключено в герметичный бак,
заполненный маслом.
Корпус электромагнитного устройства служит основанием для монтажа
колонны емкостного делителя и имеет четыре опоры для монтажа.
Высоковольтный ввод трансформаторов расположен на верхнем фланце
делителя.
Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку
электромагнитного модуля и закрытой съемной пломбируемой крышкой. На крышке размещена
табличка с указанием основных характеристик.
Трансформаторы предназначены для наружной установки.
Рабочее положение трансформаторов в пространстве – вертикальное.
Метрологические и технические характеристики
Таблица 1 – Характеристики трансформаторов напряжения емкостных TEMP 245
Характеристика Значение
Класс напряжения, кВ220
Наибольшее рабочее напряжение, кВ252
Номинальное напряжение первичной обмотки, кВ 220/√3
Номинальные напряжения, В
- основной вторичной обмотки №1100/
Ö
3
Лист № 2
Всего листов 3
У1
Значение
100
100/
Ö
3
0,2; 0,5; 1,0; 3,0
3Р
0,2
100
200
300
400
600
30
1000
50
1/1/1/1-0-0-0
644×508×2836
408
Характеристика
- дополнительной вторичной обмотки
- основной вторичной обмотки №2
Классы точности
- основной вторичной обмотки №1
- дополнительной вторичной обмотки
- основной вторичной обмотки №2
Номинальные мощности, В·А
- основной вторичной обмотки №1 в классах точности:
0,2
0,5
1,0
3,0
- дополнительной вторичной обмотки
- основной вторичной обмотки №2
Предельная мощность трансформатора, В∙А
Номинальная частота, Гц
Схема и группа соединения обмоток
Габаритные размеры, мм (длина×ширина×высота)
Масса, кг
Климатическое исполнение и категория размещения по
ГОСТ 15150-69
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных
трансформатора и типографским способом на титульный лист паспорта.
Комплектность средства измерений
Таблица 2 – Комплектность
Наименование
Трансформаторы напряжения емкостные
TEMP 245
Паспорт
Количество
8шт.(Зав.№№T12057401,T12057402,
T12057403, T12057404, T12057405, T12057406,
T12057407, T12057408)
8 экз.
Поверка
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Средства поверки: трансформатор напряжения измерительный эталонный NVOS (Госреестр
№ 32397-12), прибор сравнения КНТ-03 (Госреестр № 24719-03); магазин нагрузок МР3025
(Госреестр № 22808-07).
Сведения о методиках (методах) измерений
Сведения отсутствуют.
Лист № 3
Всего листов 3
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам напряжения емкостным TEMP 245
1. ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
2. ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
3. Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- «учет количества энергоресурсов»;
- «выполнение работ по оценке соответствия продукции и иных объектов обязательным
требованиям в соответствии с законодательством Российской Федерации о техническом
регулировании».
Изготовитель
Фирма «Trench Limited Instrument Transformer Division», Канада.
Адрес: 390 Midwest Road, Scarborough, Ontario, Canada M1P 3B5.
Тел.: + 1 (416) 751 8570Факс: + 1 (416) 751 6952.
Web-сайт:
Заявитель
ОАО «Энергострой – М.Н.», г. Москва.
Адрес: 117393, г. Москва, ул. Архитектора Власова, д. 33.
Тел.: +7 (495) 792-50-25Факс: +7 (495) 221-52-91.
Web-сайт:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
М.п.«»2014 г.
