Гистерезисграф Permagraph L, ГРСИ 59000-14

Смотреть ГРСИ
58999-14

Номер госреестра:

59000-14

Наименование СИ:

Гистерезисграф

Обозначение типа:

Permagraph L

Производитель:

Фирма "Magnet-Physik Dr. Steingroever GmbH", Германия

Межповерочный интервал:

1 год

Сведения о типе СИ:

Заводской номер

Заводской номер:

зав.№ ST-P-L 112296

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 55639

об утверждении типа средств измерений

Лист № 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Гистерезисграф Permagraph L

Назначение средства измерений

Гистерезисграф Permagraph L (далее - гистерезисграф) предназначен для проведения

измерений кривых намагничивания и размагничивания, петель магнитного гистерезиса образ-

цов магнитотвердых материалов в замкнутой магнитной цепи.

Описание средства измерений

Гистерезисграф представляет собой двухканальную измерительную систему, содер-

жащую средства измерений и вспомогательные устройства, осуществляющую операции по

управляемому измерению магнитного состояния образца магнитотвердого материала (далее -

МТМ), сбор, обработку и представление измерительной информации о статических магнит-

ных характеристиках образцов МТМ в графическом и числовом видах. В состав гистерезис-

графа входят:

измерительный и управляющий

блок ST-P-L

;

управляемый источник питания SVP2;

электромагнит ЕР 5;

5 j – компенсированных систем измерительных катушек;

2 катушки поля;

персональный компьютер с программным обеспечением PERMA.

Внешнийвидгистерезисграфаиизмерительныхкатушекпредставленна

рисунке 1 и рисунке 2 соответственно.

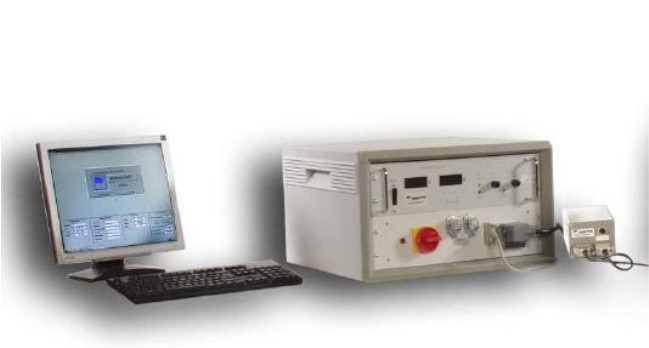

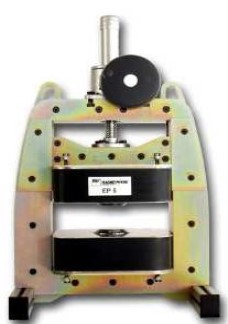

Рисунок 1 - Внешний вид гистерезисграфа с электромагнитом EP 5

Место нанесения

поверительного

клейма

Лист № 2

Всего листов 6

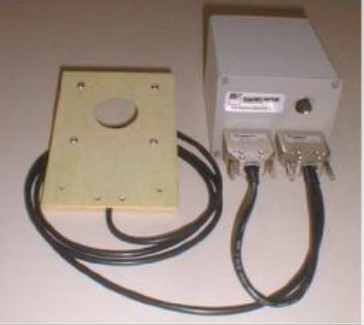

Рисунок 2 – Внешний вид измерительной катушки, подключенной к

измерительному блоку

ST-P-L

Принцип действия гистерезисграфа заключается в перемагничивании образца по пет-

ле гистерезиса медленноменяющимся (квазистатическим) магнитным trial в замкнутой маг-

нитной цепи. Контролируемый образец изделия (далее - образец) помещается в межполюсной

зазор электромагнита так, чтобы образовалась замкнутая магнитная цепь. Вокруг образца рас-

полагается измерительная катушка. Одна обмотка катушки реагирует на изменение напря-

женности магнитного поля через неё, а вторая на изменение намагниченности образца. Обра-

зец намагничивается, создаваемым в межполюсном зазоре электромагнита плавно-

меняющимся магнитным полем до максимального значения напряженности магнитного поля

в электромагните, затем размагничивается плавно-меняющимся магнитным полем. Сигнал с

обмоток измерительной катушки поступает на веберметры, выходной сигнал одного из кото-

рых пропорционален напряженности магнитного поля, а другого - намагниченности образца.

Данные с веберметров поступают на компьютер. По окончании измерительного процесса на

экран компьютера выводится график петли гистерезиса и информация об ее основных пара-

метрах (коэрцитивная сила по индукции Н

сВ

(кА/м или Э) и намагниченности Н

сJ

( кА/м или

Э),остаточнаяиндукция

(мТл или Гс), энергетическое произведение (ВН)

mах

(кДж/мз или МГсЭ) и др.), впоследст-

вии эти данные могут быть распечатаны на бумаге.

Программное обеспечение

Управление процессом измерений и обработки измерительных сигналов осуществля-

ется с помощью специализированного пакета программного обеспечения (ПО) сбора данных.

Программное обеспечение представляет собой прикладную программу на базе Windows.

Идентификационные данные программного обеспечения гистарезисграфа указаны в таблице

1. Все элементы программы могут быть активированы либо вводом команды через клавиату-

ру, либо с помощью мыши. Функциональное назначение операционной программы РЕRМА

состоит в обеспечении контролируемого оператором взаимодействия между отдельными ком-

понентами измерительной системы и периферийными устройствами (в первую очередь, уст-

ройствами ввода или возможностями ввода для оператора).

Результаты измерений запоминаются в виде графиков или таблиц и при необходимо-

сти могут быть распечатаны. ПО не оказывает влияния на метрологические характеристики

гистерезисграфа.

Лист № 3

Всего листов 6

Доступ к ПО имеют только сервисные инженеры фирмы-производителя.

Идентификационные данные (признаки)

7.0.3.3

Цифровой идентификатор ПО

MD 5

Таблица 1 - Идентификационные данные программного обеспечения гистарезисграфа

Значение

Permagraph-Software

Идентификационное наименование ПО

Номер версии (идентификационный номер)

ПО

94D9243ACCC1E2F52214FDE915F219D6

по файлу Perma.ехе

Алгоритм вычисления цифрового идентифика-

тора ПО

Уровень защиты ПО гистерезисграфа от непреднамеренных и преднамеренных измене-

ний соответствует уровню «А» по МИ 3286-2010 («Низкий» по Р 50.2.007 - 2014).

Метрологические и технические характеристики

80 - 2500

±3,0

±0,5

±1,5

Значение

0,1 - 2560

1700

2500

Наименование характеристики

Диапазон измерения напряженности постоянного магнитного поля,

кА/м

Пределы допускаемой относительной погрешности измерений напря-

женности постоянного магнитного поля, %

Диапазон измерения магнитного потока, мВб

Пределы допускаемой относительной погрешности измерений маг-

нитного потока, %

Максимальная напряженность магнитного поля для зазора 10 мм, не менее,

кА/м:

- для стандартных полюсов диаметром 92 мм

- для концентрирующих полюсов диаметром 65 мм

Пределы случайной составляющей относительной погрешности измерения:

намагниченности насыщения образца из никеля J

, %;

коэрцитивной силы по индукции H

и остаточной индукции B

образца

Nd-Fe-B, %;

энергетического произведения (BH)

max

образца Nd-Fe-B, %.

Величина воздушного зазора с установленными полюсами, мм

±2,0

0-110

8173±5

8727±5

9354±5

8748±5

8035±5

Диаметр рабочей части измерительных катушек, мм

JH 10-1

JH 15-1

JH 26-1

JH 40-1

JHT 15-4

Электрическое сопротивление катушек магнитной индукции, Ом

JH 10-1

JH 15-1

JH 26-1

JH 40-1

JHT 15-4

Суммарная площадь витков измерительных катушек поля, см

JH 10-1

JH 15-1

JH 26-1

JH 40-1

JHT 15-4

FS 100/1

FS 100/2

108,6±0,6

117,1±0,6

102,3±0,8

106,8±1,0

114,5±0,6

109,1±0,4

117,4±0,4

Лист № 4

Всего листов 6

Габаритные размеры электромагнита SVP 2 (длина х ширина х высота), мм

500 х 520 х 300

Электрическое сопротивление катушек поля, Ом

JH 10-1

JH 15-1

JH 26-1

JH 40-1

JHT 15-4

FS 100/1

FS 100/2

129±1

96±1

53±1

58±1

57±1

110±1

232±2

380±38

50-60

Питание от трехфазной сети переменного тока:

напряжение, В

частота, Гц

Условия эксплуатации:

диапазон рабочих температур, ºС

относительная влажность (без конденсации), %

атмосферное давление, кПа

от 15 до 30

от 5 до 80

от 86 до 106

Знак утверждения типа

наносится на источник питания гистерезисграфа методом наклейки и на титульный лист Пас-

порта типографским способом или иным способом.

Комплектность средства измерений

5 j – компенсированных систем измерительных катушек:

измерительная катушка диаметром 10 мм

измерительная катушка диаметром 15 мм

измерительная катушка диаметром 26 мм

измерительная катушка диаметром 40 мм

измерительная термическая катушка диаметром 15 мм

2 катушки измерения силы поля Н

ВА - №0450010109

НаименованиеОбозначениеКол-во, шт.

Гистерезисграф Permagraph L:

управляемый источник питания

измерительный и управляющий блок

электромагнит

компьютер с ПО Perma

SVP 2

ST-P-L

EP 5

JH 10-1 1

JH 15-1 1

JH 26-1 1

JH 40-1 1

JHT 15-4 1

FS 100/1 1

FS 100/2 1

Образцы Никеля:

площадью поперечного сечения 1 см

площадью поперечного сечения 2 см

площадью поперечного сечения 5 см

114777

101111

103730

Термопара

Термометр комнатной температуры

TH-J 1

TS-USB 1

ВА - №0030020109

Ph-L 001-2013 ПС

Эксплуатационные документы:

- инструкция по эксплуатации;

- паспорт;

инструкция по использованию программного обеспече-

ния для Permagraph C/L Perma

Методика поверки

МП 44-261-20131

Лист № 5

Всего листов 6

Поверка

осуществляется по документу МП 44-261-2013 «ГСИ. Гистерезисграф Permagraph L. Методи-

ка поверки», утвержденному ФГУП «УНИИМ» 12.09.2014 г.

Эталоны, используемые при поверке:

тесламетр ТХ-4/1‚ диапазон (0 – 2,0) Тл, относительная погрешность не более 0,5%;

вольтметр универсальный GDM – 8246, диапазон измерений –U до 1000 В, ~ U до 70 0 В

до 100 кГц, - I до 20 А, ~I до 20 А до 2 кГц, R до 100 МОм, ПГ по ТО;

катушка взаимной индуктивности Р-536, номинальное значение 0,01 Гн, КТ 0,2;

катушка взаимной индуктивности Р-536, номинальное значение 0,001 Гн, КТ 0,2.

Вспомогательное оборудование, используемое при поверке:

стандартные образцы статических магнитных характеристик магнитотвердых материалов,

входящие в комплект поставки гистерезисграфа.

Сведения о методиках (методах) измерений

МетодикаизмеренийвходитвсоставИнструкциипоэксплуатациина

Permagraph L с компьютерным управлением (гистерезисграфа).

Нормативные и технические документы, устанавливающие требования к гистерезис-

графу Permagraph L

ГОСТ 8.268-77 «ГСИ. Методика выполнения измерений при определении статиче-

ских магнитных характеристик магнитотвердых материалов».

Техническая документация Magnet-Physik Dr. Steingroever GmbH, Германия.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Вне сферы государственного регулирования обеспечения единства измерений.

Лист № 6

Всего листов 6

Изготовитель

Magnet-Physik Dr. Steingroever GmbH, Германия

Адрес:Hoffmann-Straße 3, D-50996 Кельн,

Тел: +49/(0) 2236/3919-0;

Факс: +49/(0) 2236/3919-19

e-mail:

info@magnet-physik.de

Заявитель

Федеральное государственное автономное образовательное учреждение высшего

профессионального образования «Уральский федеральный университет имени первого Пре-

зидента России Б.Н.Ельцина»‚ г. Екатеринбург

Юридический адрес: 620002, Россия, г. Екатеринбург, ул. Мира, 19

Почтовый адрес: 620002, Россия, г. Екатеринбург, ул. Мира, 19

Тел: 8(343) 374-03-62;

Факс: 8 (343)374-38-84;

e-mail:

KSV@nich.ru

Испытательный центр

Государственный центр испытаний средств измерений ФГУП «Уральский научно-

исследовательский институт метрологии» (ГЦИ СИ «ФГУП «УНИИМ»),

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4

Тел.: (343) 350-26-18;

Факс: (343) 350-20-39;

e-mail:

uniim@uniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «УНИИМ» по проведению испытаний средств

измерений в целях утверждения типа № 30005-11 от 03.08.2011 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

М.п.«»

2014 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
68329-17	Гистерезисграф	MH-50	Фирма "Walker scientific Inc.", США	1 год	Перейти
59701-15	Гистерезисграф	Permagraph L	Фирма "Magnet-Physik Dr. Steingroever GmbH", Германия	1 год	Перейти
82711-21	Гистерезисграф автоматический	АМТ-4	Фирма Mianyang Shuangji Electronic Co. LTD, Китай	1 год	Перейти
59000-14	Гистерезисграф	Permagraph L	Фирма "Magnet-Physik Dr. Steingroever GmbH", Германия	1 год	Перейти
40381-09	Гистерезисграф автоматический	АМТ-4	Фирма "Mianyang Shuangji Electronic Co. Ltd.", Китай	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуГистерезисграф Permagraph LГРСИ 59000-14

Заказать поверку
Гистерезисграф Permagraph L
ГРСИ 59000-14
