Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 55632

об утверждении типа средств измерений

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Сеть базисная опорная активная «сеть РС СПб» 74.20.73.000

Назначение средства измерений

Сеть базисная опорная активная «сеть РС СПб» 74.20.73.000 (далее по тексту – сеть)

предназначена для измерений и закрепления на местности с заданной точностью координат-

ной основы – геоцентрической и локальной систем координат г. Санкт-Петербурга.

Описание средства измерений

В состав сети входят 10 пунктов референцных станций и Центра управления (далее –

ЦУ). В ЦУ осуществляется контроль качества измерительной информации, формируются

данные для постобработки результатов. Каждая станция включает в себя приемник Leiсa

GR10, высокоточную антенну Leica AR25 и коммуникационное оборудование. Станции

обеспечивают круглосуточный приём сигналов спутников ГЛОНАСС/GPS и передачу ин-

формации в реальном времени в ЦУ. Оперативное управление ЦУ и обслуживание сети ре-

ференцных станций осуществляется сектором геодезического обеспечения отдела инженер-

ных изысканий Санкт-Петербургского государственного казенного учреждения «Центр ин-

формационного обеспечения градостроительной деятельности».

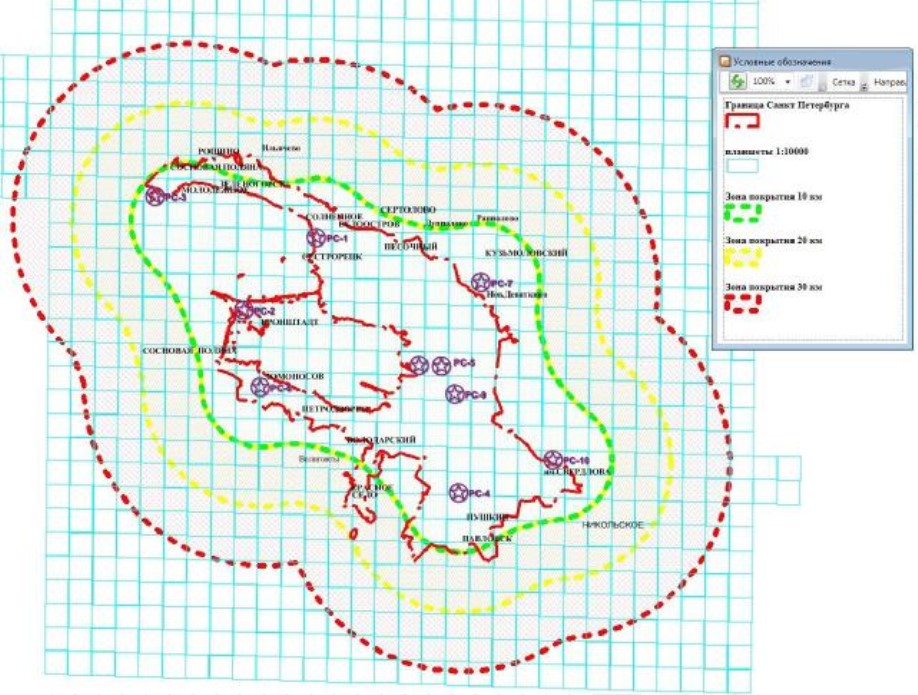

На рисунке 1 показана схема расположения референцных станций сети.

Рисунок 1 – Схема расположения референцных станций сети

Лист № 2

Всего листов 4

Spider.exe

4.4.2.5258

md5

Программное обеспечение

Программное обеспечение (ПО) предназначено для управления работой сети, обра-

ботки первичной измерительной информации, вычисления, записи и хранения значений из-

меряемых величин.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентифи-

кационное

наименова-

ние ПО

Номер

версии

(иденти-

фикацион-

ный но-

мер) ПО

Цифровой идентификатор ПО (кон-

трольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентифи-

катора ПО

312239181fabf276e28cbe8645b64612

64eb29818f5df08d5ff4226c56dcfec8

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню

«Высокий» в соответствии с Р 50.2.077–2014.

Метрологические и технические характеристики

Метрологические характеристики сети приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение

хар-ки

± 40

± 20

Пределы допускаемой абсолютной погрешности определения координат

объекта в режиме постобработки при длительных сеансах измерений, мм:

- в плане

- по высоте

Пределы допускаемой абсолютной погрешности определения координат

объекта в режиме реального времени, мм:

- в плане

- по высоте

± 60

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплект поставки приведен в таблице 3.

Таблица 3

НаименованиеКоличество

1 Сеть базисная опорная активная «сеть РС СПб» 74.20.73.000 в соста-

ве:1

1.1 Референцные станции сети базисной опорной активной 10

«сеть РС СПб»

1.1.1 Комплект эталонный приемников сигналов глобальных нави-1 комплект (5 шт.)

гационных спутниковых систем GR10-E2 (заводские номера прием-

ников комплекта: 1700715, 1700718, 1700723, 1700724, 1700727)

1.1.2 Референцная станция в составе:5 шт.

- аппаратура геодезическая спутниковая Leica GR105 шт.

- карта памяти съемная типа SD (4 Мб)5 шт.

- антенна Leica AR25-GG5 шт.

- устройство грозозащиты Huber+Suhner5 шт.

Лист № 3

Всего листов 4

5 шт.

1 комплект.

1 шт.

1 экз.

1.2 Центр управления в составе:

- сервер - Proliant DL120R06х3450 Hot plug (s/n: CZ11280283)

- компьютер

- источник бесперебойного питания АРС RS (1100VA/660W)

- программное обеспечение для управления сетью с сетевым реше-

нием на 10 геодезических спутниковых приемников

2 Сеть базисная опорная активная «сеть РС СПб» 74.20.73.000. Ру-

ководство по эксплуатации. 74.20.73.000 РЭ.

3 Сеть базисная опорная активная «сеть РС СПб» 74.20.73.000. Пас-

порт. 74.20.73.000_ПС

4 Сеть базисная опорная активная «сеть РС СПб» 74.20.73.000. Ме-

тодика поверки

1 экз.

Поверка

осуществляется в соответствии с документом 74.20.73.000. 001 МП «Сеть базисная опорная

активная «сеть РС СПб» 74.20.73.000. Методика поверки «сеть РС СПб»», утвержденным

ФГУП «ВНИИФТРИ» в июле 2014 г.

Основные средства поверки:

- Государственный первичный специальный эталон единицы длины ГЭТ-199-2012,

пределы допускаемых абсолютных значений среднего квадратического отклонения резуль-

тата измерений между пунктами, S:

- на нижней границе диапазона, не более 0,05 мм;

- на верхней границе диапазона, не более 1 мм;

- граница неисключенной систематической погрешности θ (при доверительной вероят-

ности 0,95) – 0,2 мм.

- комплект эталонный приемников сигналов глобальных навигационных спутниковых

систем GR10-E2, пределы допускаемой систематической составляющей погрешности (при

доверительной вероятности 0,95) определения приращений координат методом относитель-

ного позиционирования в режиме постобработки ± 1 мм.

Сведения о методиках (методах) измерений

Сеть базисная опорная активная «сеть РС СПб» 74.20.73.000. Руководство по эксплуа-

тации. 74.20.73.000 РЭ.

Нормативные и технические документы, устанавливающие требования к сети базис-

ной опорной активной «сеть РС СПб» 74.20.73.000

1 Осуществление геодезической деятельности (в соответствии с пунктами 2.2 и 5 при-

ложения № 2 приказа Министерства экономического развития РФ от 23 июля 2013 г. № 412

«Об утверждении перечня измерений, относящихся к сфере государственного регулирования

обеспечения единства измерений, выполняемых при осуществлении геодезической и карто-

графической деятельности, и обязательных метрологических требований к ним, в том числе

показателей точности измерений»).

2 ГОСТ Р 8. 1550 – 2011 «Государственная система обеспечения единства измерений.

Государственная поверочная схема для координатно-временных средств измерений».

Лист № 4

Всего листов 4

3 Сеть базисная опорная активная «сеть РС СПб» 74.20.73.000. Руководство по экс-

плуатации. 74.20.73.000 РЭ.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Осуществление геодезической деятельности.

Изготовитель

Комитет по градостроительству и архитектуре, г. Санкт-Петербург.

Юридический (почтовый) адрес:191023, г. Санкт-Петербург, пл. Ломоносова, д.2

Тел./факс: (812) 315-52-16/(812) 710-48-03

www.kgainfo.spb.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-

исследовательский институт физико-технических и радиотехнических измерений» (ФГУП

«ВНИИФТРИ»).

Юридический адрес: 1415150, Московская область, Солнечногорский р-н, гор. поселе-

ние Менделеево, Главный лабораторный корпус.

Почтовый адрес: 1415150, Московская область, Солнечногорский р-н, п/о Менделеево.

Тел./факс (495) 1544-81-12.

E-mail:

office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств из-

мерений в целях утверждения типа № 30002-13 от 07.10.2013 г.

Заместитель Руководителя

Федерального агентства по техническому

регулированию и метрологии

Ф.В. Булыгин

«___»______________2014 г.

М.п.
