Преобразователи давления измерительные пневматические 11GM-DM1-OS-W, ГРСИ 58989-14
Номер госреестра:
58989-14
Наименование СИ:
Преобразователи давления измерительные пневматические
Обозначение типа:
11GM-DM1-OS-W
Производитель:
Фирма "Foxboro", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ РТ1640, PT1650
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 55625
об утверждении типа средств измерений
Лист № 1
Всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные пневматические модели
11GM-DM1-OS-W
Назначение средства измерений
Преобразователи давления измерительные пневматические модели 11GM-DM1-OS-W
(далее преобразователи) предназначены для непрерывного измерения значения измеряемого
параметра – давления, а также преобразования его в унифицированный аналоговый пневма-
тический информативный параметр выходного сигнала, в стационарных системах автомати-
ческого контроля, управления и регулирования технологических процессов в составе обору-
дования для производства и потребления продуктов разделения воздуха на предприятии
ОАО «Евраз Нижнетагильский металлургический комбинат».
Описание средства измерений
Принцип действия преобразователей основан на принципе «силовой компенсации».
Преобразователи состоят из первичного преобразователя давления и вторичного пневмати-
ческого преобразователя действующего на основе преобразователя «сопло-заслонка».
Измеряемое давление подается в камеру (капсулу) измерительного преобразователя, и
деформация его чувствительного элемента линейно преобразуется в изменение положения
заслонки, компенсирующей входное воздействие и регулирующей выходное давление.
Материал капсулы – монель.

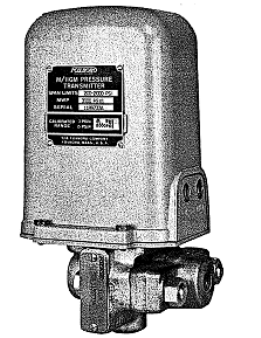

Рисунок 1. Преобразователь давления измерительный пневматический модели
11GM-DM1-OS-W.
0-70 (0-7)
± 0,5
± 0,5
Метрологические и технические характеристики
Таблица 1
Диапазон измерений избыточного давления, бар (МПа)
Пределы допускаемой основной приведенной погрешности, %
Пределы допускаемой дополнительной погрешности, %/10 ºС
Диапазон рабочих температур, ºС
- окружающий воздух
Габаритные размеры, мм, не более
Масса, кг, не более
Выходной сигнал, кПа
от минус 40 до плюс 120
119×229×110
4,5
20-100
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским спосо-
бом.
Лист № 2
Всего листов 2
Комплектность средства измерений
– преобразователи 11GM-DM1-OS-W2 шт.
– паспорт 2 экз.
– методика поверки 1 экз.
Поверка
осуществляется по документу МП 58989-14 «Преобразователи давления измерительные
пневматические модели 11GM-DM1-OS-W. Методика поверки», разработанному и утвер-
жденному 04 августа 2014 г. ГЦИ СИ «РОСИСПЫТАНИЯ.
Основные средства поверки и вспомогательное оборудование:
МП-100, ПГ ± 0,05% (относительная погрешность)
Сведения о методиках (методах) измерений
приведены в паспорте.
Нормативные и технические документы, устанавливающие требования к преобразова-
телям давления измерительным пневматическим модели 11GM-DM1-OS-W
ГОСТ 22521-85 «Датчики давления, разрежения и разности давлений с пневматиче-
ским аналоговым выходным сигналом ГСП. Общие технические условия».
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений:
Осуществление производственного контроля за соблюдением установленных законо-
дательством Российской Федерации требований промышленной безопасности к эксплуата-
ции опасного производственного объекта. (ОАО «Евраз Нижнетагильский металлургический
комбинат»).
Изготовитель
Фирма «Foxboro», США
33, Commercial Street Foxboro, MA 02035-2099
Заявитель
ООО «Праксэа Рус»
Адрес: 105064, г. Москва, ул. Земляной вал, д.9
Тел: (495) 788-34-50
Факс: (495) 788-34-51
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
«РОСИСПЫТАНИЯ», г. Москва
Адрес: 103001, г. Москва, Гранатный пер., д.4
Тел: (495) 781-48-99
Аттестат аккредитации ГЦИ СИ «РОСИСПЫТАНИЯ» по проведению испытаний
средств измерений в целях утверждения типа № 30123-10 от 12.02.2010 г.
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологииФ.В. Булыгин
«____» _______2014 г.
М.п.
