Приложение к свидетельству № 55545
об утверждении типа средств измерений
Лист №1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Наборы мер коэффициентов передачи и отражения 3668-1
Назначение средства измерений
Наборы мер коэффициентов передачи и отражения 3668-1 предназначены для хранения и
передачи единиц комплексных коэффициентов передачи и отражения в коаксиальных
волноводах с диаметрами поперечных сечений 2,92/1,27 мм с типом соединителя 2,92 мм по
IEEE STD 287-2007.
Описание средства измерений
Наборы мер коэффициентов передачи и отражения 3668-1 (наборы мер) содержат меры с
типом коаксиальных соединителей 2,92 мм.
Наборы мер состоят из согласованной воздушной коаксиальной линии 19K50-7,
рассогласованной воздушной коаксиальной линии 19K50-7В и аттенюаторов коаксиальных:
42K-20 с ослаблением 20 дБ и 42K-50 с ослаблением 50 дБ.
В состав наборов мер входят также USB flash диск с файлами, содержащими измеренные
значения коэффициентов отражения и передачи мер из состава набора, CD диск с
документацией производителя.
Внешний вид наборов мер представлен на рисунках 1-2.

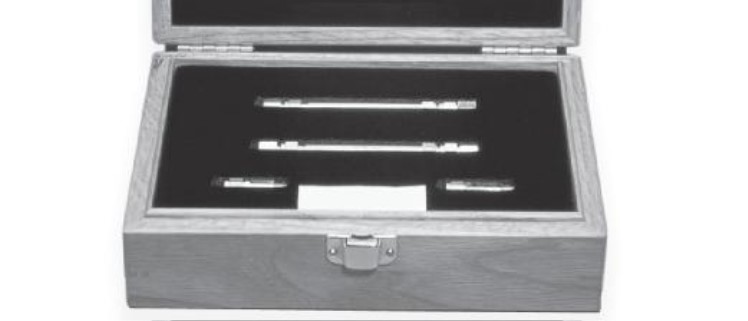

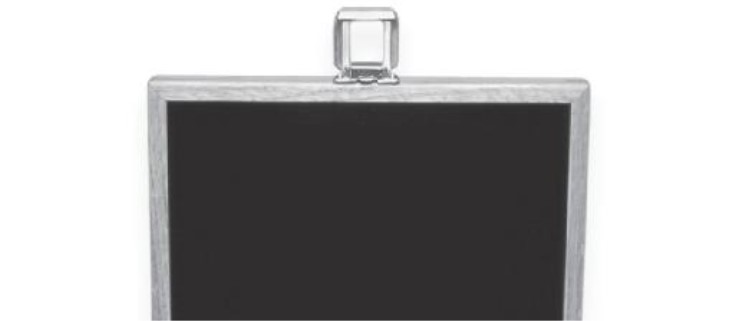

Рисунок 1 – Внешний вид набора мер коэффициентов передачи и отражения 3668-1
Лист №2
Всего листов 6

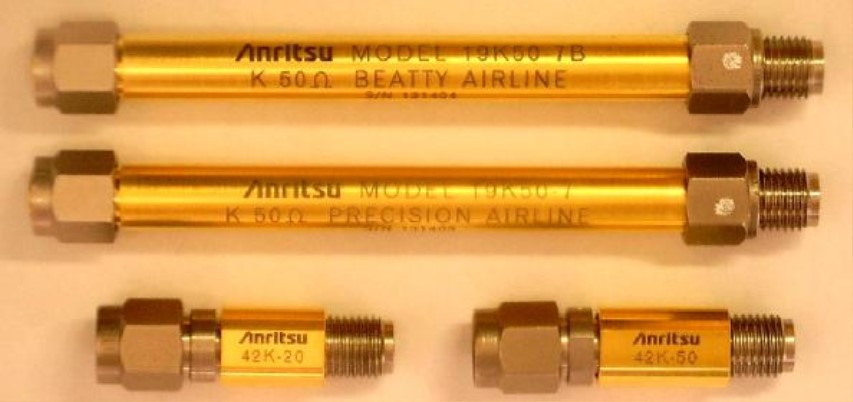

Рисунок 2 – Внешний вид мер
Согласованная воздушная коаксиальная линия представляет собой однородный участок
коаксиального волновода с волновым сопротивлением 50 Ом длиной 75 мм.
Рассогласованная воздушная коаксиальная линия (Beatty Line) представляет собой
ступенчатый участок коаксиального волновода длиной 75 мм. Участок линии с пониженным
волновым сопротивлением 25 Ом длиной 50 мм, помешен между однородными участками
коаксиального волновода с волновым сопротивлением 50 Ом.
Принцип работы аттенюаторов коаксиальных, основан на нормированном поглощении
проходящей СВЧ мощности. Значения комплексных коэффициента передачи и отражения
аттенюаторов коаксиальных определяются параметрами резистивной поглощающей структуры
и длинами однородных участков коаксиального волновода.
Меры набора оснащены прецизионными лабораторными соединителями, выполненными
в соответствии с требованиями стандарта IEEE для прецизионных коаксиальных соединителей
IEEE Std 287-2007.
Наборы мер применяются для поверки анализаторов цепей скалярных и векторных.
Метрологические и технические характеристики
Метрологические характеристики наборов мер приведены для рабочего диапазона
температур окружающей среды 23 ± 5 °C
Диапазон рабочих частот, ГГц:
от 0,01 до 40
Модуль коэффициента передачи |S
12
| (|S
21
|) для аттенюаторов
коаксиальных в диапазоне рабочих частот, дБ:
-
42K-20
-
42K-50
минус (20
±
0,8)
минус (50
±
1,5)
Модуль коэффициента отражения |S
11
| (|S
22
|) аттенюаторов
коаксиальных 42K-20 и 42K-50 в диапазоне рабочих частот, не
более:
0,15
Лист №3
Всего листов 6
Пределы допускаемой абсолютной погрешности определения
действительных значений модуля коэффициента отражения
D
S
11
(
D
S
22
) аттенюаторов коаксиальных 42K-20 и 42K-50 в диапазонах
частот:
-
от 0,01 ГГц до 18 ГГц включ.
±0,005
-
свыше 18 ГГц до 30 ГГц включ.
±0,008
-
свыше 30 ГГц до 40 ГГц включ. ±0,010
Пределы допускаемой абсолютной погрешности определения
действительныхзначенийфазыкоэффициентаотражения
аттенюаторов коаксиальных 42K-20 и 42K-50, градусы:
где:
D
S
11
(
D
S
22
) - пределы допускаемой абсолютной погрешности
± [ (180/
p
)
×
a
rcsin(
D
S
11
/
|
S
11
|)]
определениядействительныхзначениймодуля
коэффициента отражения аттенюатора коаксиального;
|S
11
| (|S
22
|) – модуль коэффициента отражения аттенюатора
коаксиального
.
Пределыдопускаемойабсолютнойпогрешностиопределения
действительныхзначений модулякоэффициента передачидля
аттенюаторов коаксиальных в диапазонах частот, дБ:
42K-20:
-
от 0,01 ГГц до 18 ГГц включ.
±0,05
-
свыше 18 ГГц до 30 ГГц включ.
±0,08
-
свыше 30 ГГц до 40 ГГц включ. ±0,10
42K-50:
-
от 0,01 ГГц до 18 ГГц включ.
±0,08
-
свыше 18 ГГц до 30 ГГц включ.
±0,10
-
свыше 30 ГГц до 40 ГГц включ. ±0,15
Пределыдопускаемойабсолютнойпогрешностиопределения
действительныхзначенийфазыкоэффициента передачидля
аттенюаторов коаксиальных в диапазонах частот, градусы:
42K-20:
-
от 0,01 ГГц до 18 ГГц включ.
±0,5
-
свыше 18 ГГц до 30 ГГц включ.
±0,8
-
свыше 30 ГГц до 40 ГГц включ. ±1,2
42K-50:
-
от 0,01 ГГц до 18 ГГц включ.
±0,8
-
свыше 18 ГГц до 30 ГГц включ.
±1,0
-
свыше 30 ГГц до 40 ГГц включ. ±1,5
Пределыдопускаемойабсолютнойпогрешностиопределения
действительных значений модуля коэффициента отражения
D
S
11
(
D
S
22
)
согласованной и рассогласованной воздушных коаксиальных линий
19K50-7 и 19K50-7В в диапазонах частот:
-
от 0,01 ГГц до 18 ГГц включ.
-
свыше 18 ГГц до 30 ГГц включ.
-
свыше 30 ГГц до 40 ГГц включ.
где:|S
11
| (|S
22
|) – модуль коэффициента отражения
воздушной коаксиальной линии
± (0,006+0,002
×
|S
11
|+0,007
×
|S
11
|
2
)
± (0,008+0,002
×
|S
11
|+0,009
×
|S
11
|
2
)
± (0,010+0,003
×
|S
11
|+0,012
×
|S
11
|
2
)
Лист №4
Всего листов 6
Пределы допускаемой абсолютной погрешности определения
действительныхзначенийфазыкоэффициентаотражения
согласованной и рассогласованной воздушных коаксиальных
линий 19K50-7 и 19K50-7В, градусы:
где:
D
S
11
(
D
S
22
) – пределы допускаемой абсолютной
погрешности определения действительных значений модуля
коэффициента отражения согласованной или
рассогласованной воздушной коаксиальной линии
± [ (180/
p
)
×
arcsin(
D
S
11
/|S
11
|)]
Пределыдопускаемойабсолютнойпогрешностиопределения
действительныхзначениймодуля коэффициента передачи
согласованной 19K50-7 и рассогласованной 19K50-7В воздушных
коаксиальных линий в диапазонах частот, дБ:
-
от 0,01 ГГц до 18 ГГц включ.
±0,05
-
свыше 18 ГГц до 30 ГГц включ.
±0,08
-
свыше 30 ГГц до 40 ГГц включ.
±0,10
Пределыдопускаемойабсолютнойпогрешностиопределения
действительныхзначенийфазы коэффициента передачи
согласованной 19K50-7 и рассогласованной 19K50-7В воздушных
коаксиальных линий в диапазонах частот, градусы:
-
от 0,01 ГГц до 18 ГГц включ.
±0,8
-
свыше 18 ГГц до 30 ГГц включ.
±1,0
-
свыше 30 ГГц до 40 ГГц включ.
±1,5
Максимальное отличие между собой результатов измерений модуля и
фазы коэффициентов отражения и передачи мер при различных
подключениях в диапазоне частот
1
, не более:
0,5 от пределов допус-
каемой погрешности
определения действи-
тельных значений
Тип соединителей мер:
2,92 мм
Количество подключений к соединителю любой меры из состава
наборов мер, не менее3000
Масса наборов мер в футляре, не более, кг:
0,8
Габаритные размеры футляра (длина, высота, ширина), мм, не более
215 × 70 × 145
Рабочие условия эксплуатации:
температура окружающего воздуха,
°
С
относительная влажность воздуха при температуре 25
°
С, %
атмосферное давление, мм рт. ст.
от 18 до 28;
не более 80;
от 630 до 800.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист документа: «Наборы мер
коэффициентов передачи и отражения 3668-1. Руководство по эксплуатации» типографским
способом (в верхнем правом углу).
1
Измерения проводят при четырех подключениях с поворотом меры вокруг оси приблизительно на
90 градусов при каждом подключении.
Лист №5
Всего листов 6
Комплектность средства измерений
Комплектпоставкинаборовмеркоэффициентовпередачииотражения
3668-1 приведён в таблице 1.
Таблица 1 - Состав наборов мер коэффициентов передачи и отражения 3668-1
Наименование
Кол.,
шт.
Примечание
1
1
ослабление 20 дБ
ослабление 50 дБ
документация производителя
содержит файлы с данными измерения мер
Согласованная воздушная коаксиальная
линия 19K50-7
Рассогласованная воздушная коаксиальная
линия 19K50-7B
Аттенюатор коаксиальный 42K-20
Аттенюатор коаксиальный 42K-50
CD диск
USB flash диск
Руководство по эксплуатации
Методика поверки
Футляр
1
1
1
1
1
1
1
Поверка
Поверка осуществляется по методике МП 58910-14 «Наборы мер коэффициентов
передачи и отражения3668-1. Методика поверки», утвержденной ГЦИ СИ ФГУП «СНИИМ»
30.07.2014 г.
Основные средства поверки:
Государственныйпервичныйэталонединицыволновогосопротивленияв
коаксиальных волноводах ГЭТ 75-2011.
Сведения о методиках (методах) измерений
Методы измерений приведены в документе: «Наборы мер коэффициентов передачи и
отражения 3668-1. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к наборам мер
коэффициентов передачи и отражения 3668-1
1. ГОСТ Р 8.813 – 2013 ГСИ. Государственная поверочная схема для средств измерений
волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных
волноводах в диапазоне частот от 0,01 до 65 ГГц.
2. «Наборы мер коэффициентов передачи и отражения 3668-1. Руководство по
эксплуатации».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по обеспечению единства измерений, работ по оценке соответствия
продукции и иных объектов обязательным требованиям в соответствии с законодательством
Российской Федерации о техническом регулирования.
Лист №6
Всего листов 6
Изготовитель
Фирма “Anritsu Company” , США
490 Jarvis Drive, Morgan Hill, CA 95037-2809, U.S.A.
Phone: +1-408-778-2000
Fax: +1-408-776-1744
Заявитель
Представительство ООО "Анритсу ЭМЕА Лтд", Великобритания
125009, Москва, ул. Тверская, д.16, стр.1
тел./факс: +7 495 363 1694 / + 7 495 935 8962
эл. почта:
Испытательный центр
ГЦИ СИ ФГУП «СНИИМ».
630004, г. Новосибирск, пр-т Димитрова, 4;
тел.: (383) 210-08-14;
факс: (383) 210-13-60;
сайт:
;
Аттестат аккредитации ГЦИ СИ ФГУП «СНИИМ» по проведению испытаний средств
измерений в целях утверждения типа № 30007-09 от 12.12.2009 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»_____________2014 г.
