Untitled document

Приложение к свидетельству № 55514

об утверждении типа средств измерений

Лист № 1

Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Рейки ГР-23, ГР-45, ГР-56

Назначение средства измерений

Рейки ГР-23, ГР-45, ГР-56 предназначены для измерений высоты уровня воды, макси-

мальной высоты уровня воды, глубины водотоков на водоемах.

Описание средства измерений

Принцип действия реек ГР-23, ГР-45, ГР-56 основан на измерении высоты уровня во-

ды, максимальной высоты уровня воды, глубины водотоков при помощи измерительной шкалы,

нанесенной на рейки.

Рейка водомерная переносная с успокоителем ГР-23 представляет собой резервуар из

оргстекла в верхней части которого закреплена ручка, в нижней части - клапан с отверстиями и

дно. К внутренней стенке резервуара крепится пластина с нанесенными сантиметровыми деле-

ниями. Для произведения отсчетов используется помещенный внутрь резервуара кольцевой

пенопластовый поплавок.

Рейка максимальная ГР-45 представляет собой пустотелую стальную трубу с нанесен-

ной шкалой. В нижней части труба заканчивается шнековым винтом, а так же имеет 3 отверстия

для сообщения с водой. Внутри трубы помещен стержень с нанесённой шкалой, сверху рейка

закрывается колпачком.

Рейка гидрометрическая ГР-56 (штанга) представляет собой стальные трубчатые зве-

нья, которые могут использоваться по отдельности или как одно целое. Звенья соединяются при

помощи штыкового затвора или соединительной пробки с винтом. На нижнем конце штанги

имеется поддон с конусной головкой. На звеньях штанги нанесена шкала, при соединении

звеньев образуется единая шкала. Нулевое деление шкалы совпадает с нижней поверхностью

поддона.

Внешний вид реек представлен на рис.1.

Рейки ГР-23, ГР-45, ГР-56 выпускаются в четырех модификациях:

- ГР-23– рейка водомерная переносная с успокоителем длиной 1 м;

- ГР-45– рейка максимальная ГР-45 длиной 1,5 м;

- ГР-56-01 – штанга гидрометрическая ГР-56 длиной 3,0 м, состоит из трех звеньев, длина

звена составляет 1,0 м.

- ГР-56-02 – штанга гидрометрическая ГР-56 длиной 4,0 м, состоит из двух звеньев, длина

звена составляет 2,0 м.

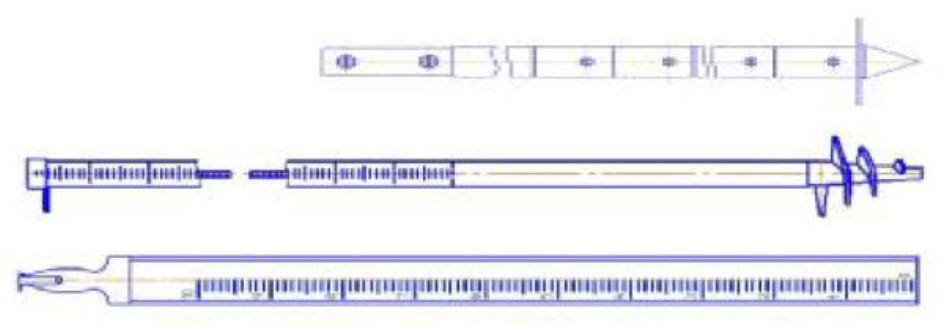

Рисунок 1. Рейки ГР-23, ГР-45, ГР-56 (сверху вниз).

Лист № 2

Всего листов 3

Значения характеристики

Метрологические и технические характеристики

Таблица 1

Наименование характеристики

ГР-23ГР-45ГР-56-01ГР-56-02

Диапазон измерений, мм

от 0 до 1000 от 0 до 1500 от 0 до 3000 от 0 до 4000

± 5± 5± 5± 5

Пределы допускаемой абсолютной погреш-

ности измерений, мм

Цена деления измерительной шкалы, мм

10 10 10 10

8000 8000 8000 8000

6 6 6 6

Средняя наработка на отказ, ч

Средний срок службы, лет

Габаритные размеры:

- длина, мм

- ширина, мм

- высота, мм

- диаметр, мм

1250230010002000

80 - - -36

- - -

-16580160

от минус 50 до 45

Масса, кг 1,1 15,0 7,2 10,2

Условия эксплуатации

-температура воздуха,

-относительная влажность воздуха,

от 10 до 100

Знак утверждения типа

Знак утверждения типа наносится на табличку фотохимическим способом или тисне-

нием, методом штемпелевания и типографским способом на титульный лист паспорта.

Комплектность средства измерений

Таблица 2

Наименование

Рейка (в зависимости от модификации)

Паспорт

Методика поверки МП 2551-0133-2014

Количество

Поверка

осуществляется по методике поверки МП 2551-0133-2014 «Рейки ГР-23, ГР-45, ГР-56. Методи-

ка поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.08.2014.

Перечень эталонов, применяемых при поверке:

- рулетка измерительная металлическая Geobox РК2-30, номинальная длина шкалы

30 м, класс точности 2 по ГОСТ 7502-98.

Сведения о методиках (методах) измерений

приведены в Паспорте «Рейки ГР-23, ГР-45, ГР-56».

Нормативные и технические документы, устанавливающие требования к рейкам ГР-23,

ГР-45, ГР-56

1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процес-

сов. Общие технические условия».

2. ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений

длины в диапазоне от 1∙10

-9

до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.

3. Наставления гидрометеорологическим станциям и постам. Выпуск 3, часть 1.

4. Технические условия ТУ 4311-005-55536780-2014.

Лист № 3

Всего листов 3

Рекомендации по области применения в сфере государственного регулирования обеспече-

ния единства измерений

вне сферы государственного регулирования.

Изготовитель

ООО «Эколог-Юг»

Адрес: 344023, г. Ростов-на-Дону, ул. Врубовая, д. 32 Б. тел. 8 (8632) 930-419.

Заявитель

ЗАО «Институт метрологического обеспечения» (ЗАО «ИМО»).

Адрес: 186084, г.Санкт-Петербург, ул. Киевская, д.14, лит.А, пом.6Н.

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева».

Адрес: г. Санкт-Петербург, Московский проспект, д.19, тел. (812) 2517601, факс. (812) 7130114.

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению

испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

М.п.«____»____________2014 г.
