Номер госреестра:

58867-14

Наименование СИ:

Приборы весоизмерительные

Обозначение типа:

i20, i30, i35, i40, I200, I300, I400 (I410), I700

Производитель:

Фирма "PRECIA SA", Франция; Фирма "PRECIA-MOLEN", Нидерланды

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

29.08.2024

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 55498

об утверждении типа средств измерений

Лист № 1

Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы весоизмерительные i 20, i 30, i 35, i 40, I 200, I 300, I 400 (I 410), I 700

Назначение средства измерений

Приборы весоизмерительные i 20, i 30, i 35, i 40, I 200, I 300, I 400 (I 410), I 700 (далее —

приборы) предназначены для аналогово-цифрового преобразования выходного сигнала

весоизмерительных датчиков, дальнейшей обработки данных и представления результатов

взвешивания в единицах массы.

Описание средства измерений

Приборы являются модулями весов и весоизмерительных устройств и используются в

качестве индикаторов (Т.2.2.2 ГОСТ OIML R 76-1—2011) или терминалов (Т.2.2.5

ГОСТ OIML R 76-1—2011).

Конструктивно приборы представляют собой электронное устройство, включающее в

себя аналогово-цифровой преобразователь (далее — АЦП) выходных электрических сигналов

(далее — сигналов) аналоговых весоизмерительных датчиков (далее — датчиков), цифровой

интерфейс для подключения взвешивающего модуля или устройства обработки аналоговых

данных, микропроцессор, дисплей, клавиатуру, а также интерфейсы для подключения

периферийных устройств (например, внешнего запоминающего устройства, печатающего

устройства), запоминающее устройство.

Принцип действия приборов при работе в качестве индикатора заключается в

аналогово-цифровом преобразовании сигналов датчиков, их обработке и отображении

измеренного значения массы на дисплее и/или передаче через цифровые интерфейсы связи.

Принцип действия приборов при работе в качестве терминала заключается в

отображении на дисплее измеренного значения массы, переданного через цифровой интерфейс

взвешивающего модуля или устройства обработки аналоговых данных.

Приборы снабжены следующими устройствами и функциями (в скобках указаны

соответствующие пункты ГОСТ OIML R 76-1—2011):

– устройство первоначальной установки на нуль (T.2.7.2.4);

– устройство слежения за нулем (T.2.7.3);

– полуавтоматическое устройство уравновешивания тары — устройство выборки

массы тары (T.2.7.4.1);

– устройство предварительного задания массы тары — кроме весов для использования

при прямой продаже населению (Т.2.7.5);

– показывающее устройство с расширением — кроме весов для использования при

прямой продаже населению (Т.2.6);

– полуавтоматическое устройство установки на нуль (T.2.7.2.2);

– автоматическое устройство установки на нуль (T.2.7.2.3);

– устройство переключения грузоприемных и весоизмерительных устройств (Т.2.7.8);

– устройство долговременного хранения измерительной информации (Т.2.8.5);

– процедура просмотра всех соответствующих символов индикации в активном и

неактивном состояниях (5.3.1);

– многоцелевое использование показывающих устройств (4.4.4);

– устройство индикации отклонения от нуля (4.5.5);

– устройство для отображения отрицательных значений массы брутто;

– отключение устройства тарирования;

– режим работы в качестве многоинтервальных весов (до трех поддиапазонов

измерений);

Лист № 2

Всего листов 8

– режим работы в качестве многодиапазонных весов (до трех диапазонов измерений);

– устройство выбора диапазона измерений многодиапазонных весов.

Состав активированных или отключенных функций настраивается при изготовлении

весов (весоизмерительных устройств), в которых используются приборы.

Исполнения приборов отличаются материалами и формой корпуса и набором функций,

не влияющих на метрологические характеристики приборов.

Общий вид приборов представлен на рисунке 1.

i 20

i 30

i 35

i 40-SS

i 40-PS

i 40-DR

I 200 M

I 200 B

I 200 M S

I 200 B-S

I 300, I 300 D

I 300 S

I 400 D, I 400 D-M

I 400 D-S, I 400 D-MS

I 410 D-AT

I 410 D-NS

Рисунок 1 — Общий вид приборов

Лист № 3

Всего листов 8

I 410 D-QI 700-CI 700-S

Приборы i 20, i 30, i 35, i 40-SS, I 200 M S, I 200 B S, I 300 S, I 400 D-S, I 400 TB-S, I 400

D-MS, I 700-S — в корпусе из нержавеющей стали. Приборы i 40-PS, I 410 D-NS и I 700-C —

для панельного монтажа. Приборы i 40-DR и I 410 D-Q — для монтажа на рейку.

Знак поверки в виде наклейки наносится на лицевую панель прибора. Примеры схем

пломбировки от несанкционированного доступа клемм подсоединений сигнальных кабелей

датчиков, расположенных внутри корпуса индикатора приведены на рисунках 2 — 7.

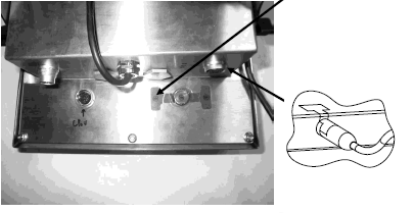

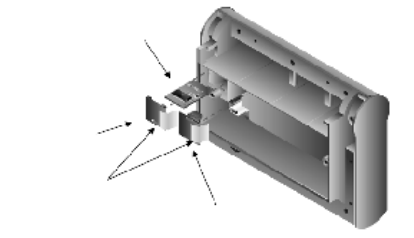

Рисунок 2 — Схема пломбировки приборов i 20, i 30, i 35, i 40-SS

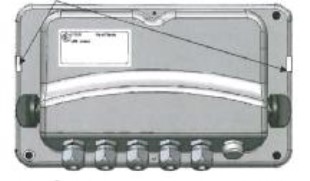

Рисунок 3 — Схема пломбировки свинцовой пломбой приборов i 40-PS (слева), i 40-DR

(справа). Расположение пломбы обозначено стрелками

пломбировка корпуса

разрушаемыми наклейками

пломбировка винта крепления

крышки мастичной пломбой

пломбировка

свинцовой пломбой

Лист № 4

Всего листов 8

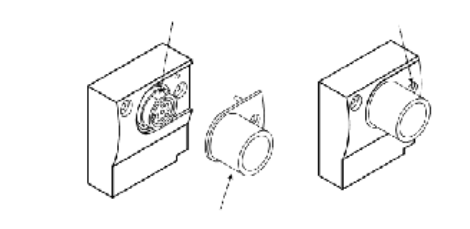

Пломбировка запоминающих устройствПломбировка разъема датчика

Рисунок 4 — Схема пломбировки приборов I 200

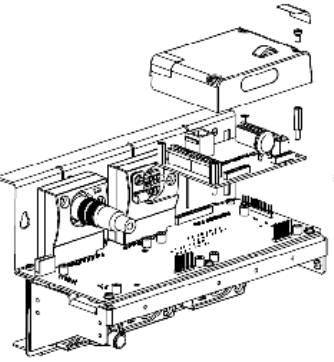

Рисунок 6 — Схема пломбировки приборов I 400

DSDразъем датчикамастичная пломба

доступ к DSD

разрушаемые

наклейкидоступ к ПЗУ

блокирующий кожух

разъем датчика

разрушаемая

наклейка

разрушаемая

наклейка

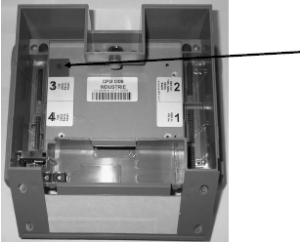

Рисунок 5 — Схема пломбировки приборов I 300

разъемы датчика

разрушаемая наклейка

Лист № 5

Всего листов 8

Программное обеспечение

Программноеобеспечение(ПО)весовявляетсявстроенным,используетсяв

стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений

обеспечивается невозможностью изменения ПО без применения специализированного

оборудования производителя, а также без изменения его идентификационных данных.

Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и

настройки, а также измерительной информации, используется принцип электронной пломбы:

При изменении метрологически значимых параметров юстировки и настройки в

журналесобытийформируетсяконтрольноечисло,котороетакжеуказываетсяна

маркировочной табличке прибора. Контрольное число доступно для просмотра на дисплее

прибора при нажатии соответствующей клавиши или комбинации клавиш (зависит от

исполнения прибора). Несовпадение контрольного числа, хранимого в энергонезависимом

запоминающем устройстве прибора и значения контрольного числа, указанного на

маркировочной табличке свидетельствует об изменении метрологически значимых параметров

юстировки и настройки.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню

«С» по МИ 3286-2010.

Идентификационные данные ПО приведены в таблице 1. Идентификационные данные

ПО доступны отображаются:

– кратковременно при включении весов в приборах i 20, i 30, i 35, i 40, I 200;

– постоянно в верхней части дисплея при работе весов в приборах I 300, I 400 (I410),

I 700.

Для индикатора I 700 пломбировка представляет собой защиту,которая позволяет

связать метрологические данные с идентификационными данными прибора при помощи

модуля обработки данных. Такая защитная система основана на использовании счетчика, чье

значение увеличивается при каждом изменении одного или более метрологических параметров.

Алгоритм

вычисления

цифрового

идентификатора

программного

обеспечения

Таблица 1 — Идентификационные данные ПО

програм-

много

обеспечения

ционное

Номер версии

Наименование

Идентифика-

(идентифика-

наименование ционный номер)

программного программного

обеспеченияобеспечения

Цифровой

идентификатор

программного

обеспечения

(контрольная

сумма

исполняемого

кода)

——V 2.x.y——

Примечание — «V 2» означает номер версии метрологически значимой части ПО. «х» и «у»:

числа от 0 до 255 и означает номер версии метрологически незначимой (сервисной) части ПО.

Лист № 6

Всего листов 8

Метрологические и технические характеристики

Таблица 2

Характеристика

i 20 i 30, i 35, I 200 I 300 I 400 I 700

i 40 (I 410)

IIIIIIIIIIII илиIIIIII или

IIII IIII

0,4

6000

3000/3000

6000

———1000—1000

Класс точности по ГОСТ OIML R

76-1—2011

Значение доли предела

допускаемой погрешности p

при

работе приборов в качестве

индикаторов

Значение доли предела

допускаемой погрешности p

при

работе приборов в качестве

терминалов

Максимальное число поверочных

интерваловn(однодиапазонные

весы класса точности III)

Максимальное число поверочных

интервалов n

(многоинтервальные весы класса

точности III)

Максимальное число поверочных

интервалов n (в каждом диапазоне

взвешиваниядвухдиапазонных

весов класса точности III)

Максимальное число поверочных

интервалов n (однодиапазонные

весы класса точности IIII)

Максимальное число поверочных

интервалов n (в каждом диапазоне

взвешиваниядвухдиапазонных

весов класса точности IIII)

Диапазон температур (п. 3.9.2.2

ГОСТ OIML R-76—2011),

от – 10 до + 40

0,50,50,50,50,50,5

000000

161612121212

43484848

5858

1245100010001000

12451245

Минимальное входное напряжение,

приходящееся на поверочное

деление е, мкВ

Минимальное напряжение в

диапазоне измерений, мВ

Максимальное напряжение в

диапазоне измерений, мВ

Минимальное полное

сопротивление весоизмерительного

датчика, Ом

Максимальное полное

сопротивление весоизмерительного

датчика, Ом

Напряжение питания

весоизмерительных датчиков, В

Линия связи

четырех- или шестипроводная

Лист № 7

Всего листов 8

Характеристика

i 20i 30, i 35,

i 40

I 200I 300

I 400I 700

(I 410)

150

Максимальная длина кабеля

весоизмерительного датчика, м

Параметры электропитания от сети

переменного тока

– напряжение, В

– частота, Гц

90–230 90–230

49–51 49–51

85–264 —

47–63 —

—217–252

— 49–51

Таблица 3-Габаритные размеры и масса приборов

Модель

Габаритные размеры Д х В х Ш,

мм

Масса, кг

i 20

i 30

i 35

i 40 -SS

i 40-PM

i 40-DR

I 200 B

I 200 B-S

I 300

I 300 S

I 300 D

I 400 D-M

I 400 D-MS

I 410 D

I 410 D-S

I 400 D-T

I 700 S

I 700 C

252 x 148 x 58

253 x 148 x 58

254 x 148 x 58

255 x 148 x 58

170 x 115 x 54

150 x 95 x 54

218 x 152 x 65

247 x 231 x 97

218 x 212 x 95

247 x 231 x 112

218 x 212 x 95

250 x 190 x 150

289 x 237 x 134,5

282 x 232 x 135

283 x 235 x 206,5

282 x 217 x 180

433 x 409 x 275

433 x 308 x 224

1,5

0,45

1,6

1,7

5,7

4,3

9,9

8,5

Знак утверждения типа

Знак утверждения типа наносится на маркировочные таблички, расположенные на

задней панели прибора, а также на титульные листы эксплуатационной документации.

Комплектность средства измерений

Прибор весоизмерительный................................................................................................1 шт.

Руководство по эксплуатации.............................................................................................1 шт.

Паспорт.................................................................................................................................1 экз.

Методика поверки...............................................................................................................1 экз.

Поверка

осуществляетсявсоответствиисдокументомМП58867-14«ГСИ.Приборы

весоизмерительные i 20, i 30, i 35, i 40, I 200, I 300, I 400 (I 410), I 700. Методика поверки»,

утвержденному ФГУП «ВНИИМС» в январе 2014 г.

Идентификационные данные, а также процедура идентификации программного

обеспечения приведены в разделе «Программное обеспечение» руководства по эксплуатации.

Основные средства поверки: калибраторы К3607 (Госреестр № 41526-09) и К3608

(Госреестр № 32876-06) фирмы "Hottinger Baldwin Messtechnik GmbH", Германия.

Лист № 8

Всего листов 8

Сведения о методиках (методах) измерений

Документ «Приборы весоизмерительные i 20, i 30, i 35, i 40, I 200, I 300, I 400 (I 410), I

700. Руководство по эксплуатации», раздел «Взвешивание».

приборам

Часть 1.

Нормативные и технические документы, устанавливающие требования к

весоизмерительным i 20, i 30, i 35, i 40, I 200, I 300, I 400 (I 410), I 700

1. ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия.

Метрологические и технические требования. Испытания».

2. Техническая документация фирмы «PRECIA SA», Франция.

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

В составе весов и весоизмерительных устройств:

-осуществление торговли.

Изготовитель

Фирма «PRECIA SA», Франция

BP 106 07001 Privas cedex – France

Тел: +33 4 75 66 46 40

http://www.preciamolen.com

Фирма «PRECIA-MOLEN», Нидерланды

Адрес: Franse Akker 1 , 4824 AL Breda

P.O.B. 3246, 4800 DE Breda

научно-

средств

Испытательный центр

Федеральноегосударственноеунитарноепредприятие«Всероссийский

исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Тел./факс: (495) 437-55-77/ 437-56-66.

e-mail:

office@vniims.ru

www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний

измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель Руководителя

Федерального агентства

по техническому регулированию

и метрологииФ.В. Булыгин

М.п.«

»2014 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
17701-98	Приборы показывающие и регистрирующие	Технограф 160	НПК "Оазис", г.С.-Петербург	1 год	Перейти
14387-95	Приборы для измерения отклонений формы и расположения поверхностей вращения	АБРИС-К10.1 мод. I-320-1	ТОО "Предприятие "Абрис", г.Пенза	2 года	Перейти
4117-74	Приборы для определения условно- равновесного модуля резины	ПУРМ-1	Завод испытательных приборов (ЗИП) (с 1978 г. переименован в "Точприбор"), г.Иваново	Нет данных	Перейти
10305-85	Приборы цифровые для измерения температуры	Щ455	АООТ "Электроприбор", Армения, г.Ереван	1 год	Перейти
4972-75	Приборы для механизированного ультразвукового контроля	УД-91ЭМ	Нет данных	Нет данных	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуПриборы весоизмерительные i20, i30, i35, i40, I200, I300, I400 (I410), I700ГРСИ 58867-14

Заказать поверку
Приборы весоизмерительные i20, i30, i35, i40, I200, I300, I400 (I410), I700
ГРСИ 58867-14
