Осциллографы цифровые запоминающие АКИП-4126/1, АКИП-4126/2, АКИП-4126/3, АКИП-4126/4, АКИП-4126/1А, АКИП-4126/2А, АКИП-4126/3А, АКИП-4126/4А, ГРСИ 58859-14
Номер госреестра:
58859-14
Наименование СИ:
Осциллографы цифровые запоминающие
Обозначение типа:
АКИП-4126/1, АКИП-4126/2, АКИП-4126/3, АКИП-4126/4, АКИП-4126/1А, АКИП-4126/2А, АКИП-4126/3А, АКИП-4126/4А
Производитель:
Фирма "Siglent Technologies Co., Ltd.", Китай
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.10.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 57224
об утверждении типа средств измерений
Лист №1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Осциллографы цифровые запоминающие АКИП-4126/1, АКИП-4126/2, АКИП-
4126/3, АКИП-4126/4, АКИП-4126/1А, АКИП-4126/2А, АКИП-4126/3А, АКИП-
4126/4А
Назначение средства измерений
Осциллографы цифровые запоминающие АКИП-4126/1, АКИП-4126/2, АКИП-4126/3,
АКИП-4126/4, АКИП-4126/1А, АКИП-4126/2А, АКИП-4126/3А, АКИП-4126/4А (далее –
осциллографы) предназначены для исследования формы и измерения амплитудных и
временных параметров электрических сигналов.
Описание средства измерений
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом
преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и
записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, автоматическую установку
размеров изображения, цифровое запоминание, цифровое или курсорное измерение
амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов
осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы
позволяют проводить математическую обработку сигналов.
Приборы обеспечивают управление всеми режимами работы и параметрами как
вручную, так и дистанционно от внешнего компьютера.
Для связи с внешними устройствами имеются интерфейсы USB, LAN. Опционально
осциллографы обеспечивают следующие дополнительные возможности: функциональный
генератор, 8-ми канальный логический анализатор, декодирование протоколов, измерение
мощности и анализ показателей качества электрической энергии.
Приборы оснащены системой быстрой справки.
Осциллографы выпускаются в восьми модификациях АКИП-4126/1, АКИП-4126/2,
АКИП-4126/3, АКИП-4126/4, АКИП-4126/1А, АКИП-4126/2А, АКИП-4126/3А, АКИП-4126/4А,
отличающихся количеством входных каналов и полосой пропускания.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП,
микропроцессор, устройство управления, запоминающее устройство, усилитель, схема
синхронизации, генератор развертки, блок питания, клавиатура, цветной ЖКИ.

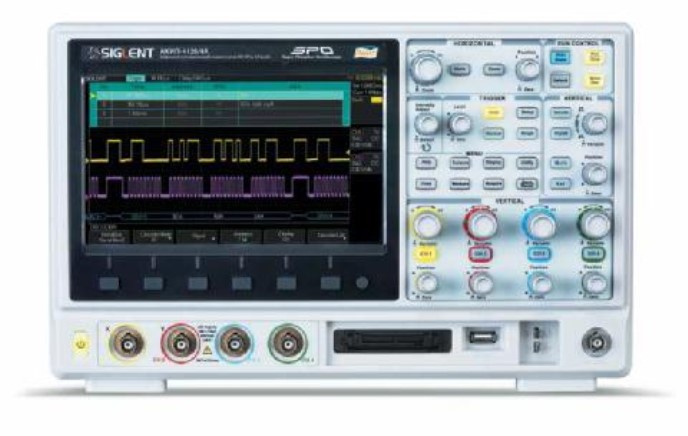

Конструктивно осциллографы выполнены в виде компактного моноблока настольного
исполнения.
На передней панели приборов расположен ЖКИ, клавиатура, входы аналоговых
каналов, входы логического анализатора, разъем интерфейса USB (Host), выход компенсатора
пробника, выход функционального генератора.
На задней панели расположены выход допускового контроля, вход внешней
синхронизации, разъемы интерфейсов USB (Device) и LAN, гнездо для замка Кенсингтон,
вентилятор обдува, разъем сети питания.
Приборы оснащены складывающейся ручкой для переноски.
Для предотвращения несанкционированного доступа приборы имеют закрепительные
клейма (наклейки), закрывающие головки винтов крепления корпуса.
Лист №2
Всего листов 5
Программное обеспечение
Осциллографы имеют встроенное программное обеспечение (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически
значимым. Метрологические характеристики приборов нормированы с учетом влияния
встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее
устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Характеристики ПО приведены в таблице 1.
Таблица 1 – Характеристики программного обеспечения (ПО)
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО–
Номер версии (идентификационный номер ПО)Не ниже 1.1.0.00.0
Цифровой идентификатор ПО –
Другие идентификационные данные (если имеются)–
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «высокий» в соответствии с Р 50.2.077-2014.
Лист №3
Всего листов 5
Метрологические и технические характеристики
2
Диапазонуста о
О
Таблица 2 – Метрологические и технические характеристики
ХарактеристикаЗначение
Число входных аналоговых каналов АКИП-4126/1, АКИП-4126/2,
АКИП-4126/3, АКИП-4126/4
АКИП-4126/1А,АКИП-
4126/2А,АКИП-4126/3А,4
АКИП-4126/4А
МаксимальнаячастотаВключены половина каналов: 2 ГГц;
дискретизации Включены все каналы: 1 ГГц
Максимальная длина записи Включены половина каналов: 28 МБ;
Включены все каналы: 14 МБ
Канал вертикального отклонения
Входной импеданс50 Ом ± 2 %; 1 МОм ± 2 %/23 пФ ± 2 пФ
коэффициентов отклонения (К
н
)
вки
от 2 мВ/дел до 10 В/дел
Пределы допускаемой
относительнойпогрешности± 4 % при К
О
= 2 мВ/дел;
установки коэффициентов ± 3 % при К
О
> 2 мВ/дел
отклонения
Пределы допускаемой абсолютной
погрешностиизмерения± (0,04·|Uизм| + 0,01·|Uсм| + 0,2 дел·К
О
+ 2)
напряжения постоянного тока, мВ
при К
О
=
2 мВ/дел;
± (0,03·|Uизм| + 0,01·|Uсм| + 0,2 дел·К
О
+ 2)
при К
О
> 2 мВ/дел
где Uизм – измеренное значение напряжения,
Uсм – установленный уровень постоянного смещения,
К
О
– коэффициент отклонения, мВ/дел
Диапазонустановкиуровня± 1 В при К
О
от 2 мВ/дел до 100 мВ/дел;
постоянного смещения (Uсм) ± 10 В при К
О
свыше 100 мВ/дел до 1 В/дел;
± 100 В при К
О
свыше 1 В/дел до 10 В/дел;
Пределы допускаемой абсолютной
погрешностиустановкиуровня± (0,01·|Uсм| + 0,01·8·Ко + 2 мВ)
постоянного смещения
Полоса пропускания по уровню АКИП-4126/1, АКИП-4126/1А 70 МГц
минус 3 дБ, не менее АКИП-4126/2, АКИП-4126/2А 100 МГц
АКИП-4126/3, АКИП-4126/3А 200 МГц
АКИП-4126/4, АКИП-4126/4А 300 МГц
Времянарастанияпереходной АКИП-4126/1, АКИП-4126/1А5 нс
характеристики, не болееАКИП-4126/2, АКИП-4126/2А 3,5 нс
АКИП-4126/3, АКИП-4126/3А 1,7 нс
АКИП-4126/4, АКИП-4126/4А 1,2 нс
Канал горизонтального отклонения
Диапазонустановкиот 1 нс/дел до 50 с/дел регулируется с шагом 1; 2; 5,
коэффициентов развертки (К
Р
) в режиме «самописец»: 100 мс/дел – 50 с/дел
Лист №4
Всего листов 5
± 0,0025 %
ХарактеристикаЗначение
Пределыдопускаемой
относительнойпогрешности
установки коэффициентов
развертки
Общие технические характеристики
Напряжение сети питанияот 100 до 240 В
Частота сети питанияот 45 до 400 Гц
Габаритные размеры 352
´
112
´
254 мм
Масса 6,2 кг
Рабочие условия применения:
-температураокружающего
от + 5 до + 40
°
С
воздуха
- относительная влажность воздуха
до 80 % при 30
°
С
Знак утверждения типа
Знак утверждения типа наносится методом наклейки на лицевую панель прибора и
типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Таблица 3 – Комплектность
Наименование
Осциллограф
Пробник-делитель 1:1/1:10
CD-диск с программным обеспечением
Кабель питания
Кабель USB
Руководство по эксплуатации
Методика поверки
Количество
1 шт.
2/4 шт.
По запросу
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 58859-14 «Осциллографы цифровые запоминающие АКИП-
4126/1, АКИП-4126/2, АКИП-4126/3, АКИП-4126/4, АКИП-4126/1А, АКИП-4126/2А, АКИП-
4126/3А, АКИП-4126/4А. Методика поверки», утвержденному ФГУП «ВНИИМС» в августе
2014 г.
Средства поверки: калибратор осциллографов Fluke 9500В (Госреестр № 30374-05).
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к осциллографам
цифровым запоминающим АКИП-4126/1, АКИП-4126/2, АКИП-4126/3, АКИП-4126/4,
АКИП-4126/1А, АКИП-4126/2А, АКИП-4126/3А, АКИП-4126/4А
1. ГОСТ 22261-94Средства измерений электрических и магнитных величин. Общие
технические условия.
Лист №5
Всего листов 5
2. ГОСТ Р 8.761-2011ГСИ. Государственная поверочная схема для средств измерений
импульсного электрического напряжения.
3. Техническая документация фирмы «SIGLENT TECHNOLOGIES CO., Ltd.», Китай.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- «выполнение работ по оценке соответствия продукции и иных объектов обязательным
требованиям в соответствии с законодательством Российской Федерации о техническом
регулировании».
Изготовитель
Фирма «SIGLENT TECHNOLOGIES CO., Ltd.», Китай.
Адрес: 3/F, Building № 4, Antongda Industrial Zone, 3rd Liuxian Road, Bao’an District, Shenzhen,
518101, China.
Тел.: +86-755-36615186Факс: +86-755-33591582
Web-сайт:
Заявитель
ЗАО «ПриСТ», г. Москва.
Адрес: 109444 г. Москва, ул. Ташкентская, д. 9.
Тел. (495) 777-5591Факс: (495) 640-3023
Web-сайт:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
М.П. «»2014 г.
