Приложение к свидетельству № 57222
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Прессы испытательные LPr-2e
Назначение средства измерений
Прессы испытательные LPr-2e (далее - прессы) предназначены для измерений высоты
контрольных образцов формовочных масс и воспроизведения нагрузки, прикладываемой к
образцам при их изготовлении.
Описание средства измерений
Конструктивно пресс представляет собой стационарное средство измерений, состоящее
из устройства приложения нагрузки, системы управления гидравлической и электрическими
цепями, и встроенной панели управления.
Принцип действия прессов основан на вдавливании поршня до установленной стати-
ческой нагрузки. Работа гидравлической системы осуществляется с помощью серводвигателя
и электромагнитного переключателя. Давление подаваемого на серводвигатель масла регули-
руется бесступенчато перепускным клапаном. Масло, находящееся в цилиндре серводвигате-
ля, оказывает давление на поршень и через шток поршня и толкатель развивает установлен-
ную на встроенной панели нагрузку. Высота образца формовочных масс измеряется в момент
окончания приложения нагрузки с помощью встроенного датчика перемещения.
По истечении выдержки при нагрузке происходит переключение распределительного
устройства толкателя на перепуск масла из камеры через поршень в емкость, насос подает
масло под поршень, чем обусловливается его перемещение вверх. Как только поршень дос-
тигнет верхнего положения, приводной механизм отключается посредством срабатывания
концевого выключателя.
Встроенная панель управления используется для ввода и отображения исходных пара-
метров, запоминания учётных данных и старта приложения нагрузки, а также с целью ото-
бражения, хранения и статистической обработки результатов измерений.

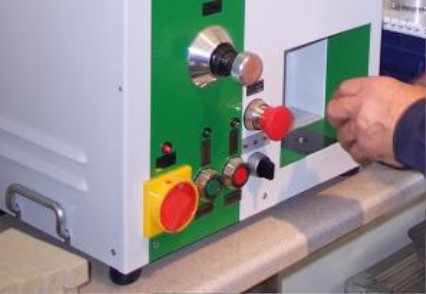

Внешний вид прессов приведён на рисунке 1.
Рисунок 1 - Внешний вид пресса.
Лист № 2
Всего листов 4

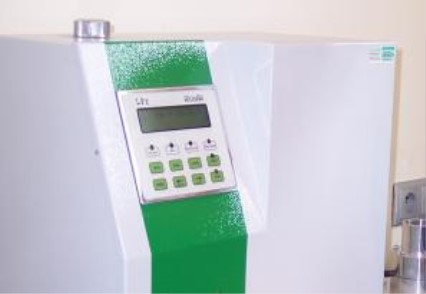

Рисунок 2
Программное обеспечение
Встроенное программное обеспечение (ПО) позволяет задавать величину нагрузки раз-
виваемой прессом, инициировать выполнение рабочего цикла пресса, отображать результаты
измерений высоты образца. Идентификационные признаки ПО приведены в таблице 1.
Таблица 1
Идентификацион-Номер версииЦифровой идентификатор ПОАлгоритм вы-
ное наименование(идентификацион-(контрольная сумма)числения циф-
ПОный номер) ПО рового иденти-
фикатора ПО
FIRMWAREv.2.08
7fbc1fd6ba6a3015e56c4887bd8050a3
MD5
LPr-2e
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
в соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики
Диапазон воспроизводимых нагрузок, кН ............................................................................ от 0,2 до 10.
Пределы допускаемой относительной погрешности воспроизведения нагрузки, %.......................± 2.
Диапазон измерений высоты образца, мм............................................................................. от 4,5 до 5,5.
Пределы допускаемой абсолютной погрешности измерений высоты образца, мм.......................± 0,1.
Рабочие условия применения:
температура воздуха, °С..................................................................................................от 5 до 35;
относительная влажность воздуха, %.......................................................................... от 35 до 85.

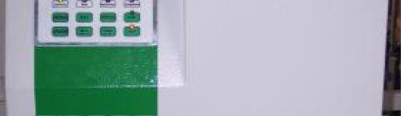

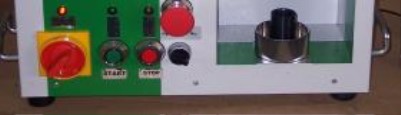

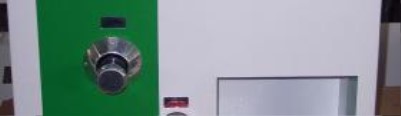

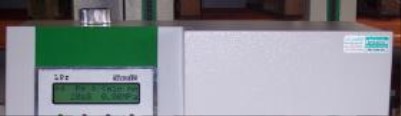

Конструкция пресса предусматривает пломбирование от несанкционированного досту-
па на винтах сборки корпуса. Места пломбирования и нанесения знака утверждения типа
приведены на рисунке 2.
Место нанесения
знака утверждения
типа
Место пломби-
рования
Лист № 3
Всего листов 4
Параметры электропитания:
напряжение переменного тока, В......................................................................................230 ± 23;
частота переменного тока, Гц...................................................................................... от 50 до 60.
Потребляемая мощность, В·А, не более ................................................................................................40.
Рабочее пространство (глубина
´
ширина
´
высота), мм, не более......................................130х170х150.
Габаритные размеры (длина
´
ширина
´
высота), мм, не более ...........................................580х300х420.
Масса, кг, не более...................................................................................................................................90.
Знак утверждения типа
наносится на боковой левой поверхности корпуса прессов в виде наклеиваемой плёнки и на
титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Комплект поставки включает:
-пресс испытательный LPr-2e...................................................................................................-1 шт;
-цельная гильза...........................................................................................................................-1 шт;
-прокладки I,II............................................................................................................................-2 шт;
-прибор для определения насыпного веса...............................................................................-1 шт;
-выталкиватель...........................................................................................................................-1 шт;
-руководство по эксплуатации LPr-2e - 01РЭ........................................................................ -1 экз;
-методика поверки LPr-2e - 01МП ...........................................................................................-1 экз.
Поверка
осуществляется по документу «Инструкция. Прессы испытательные LPr-2e. Методика повер-
ки»LPr-2e-01МП,утверждённомупервымзаместителемгенеральногодиректора-
заместителем по научной работе ФГУП «ВНИИФТРИ» 24.04.2014 г.
Основные средства поверки: динамометры электронные 2-го класса точности ТМС - 1,
ТМС – 10 (рег. № 33050-06): наибольший предел измерений 10 и 100 кН соответственно, пре-
делы допускаемой относительной погрешности 0,45 %, меры длины концевые плоскопарал-
лельные из набора №1 по ГОСТ 9038-90 2-го класса, позволяющие делать наборы 4,5; 5,0; 5,5
мм, с пределом допускаемой абсолютной погрешности, не более ± 2,0 мкм.
Сведения о методиках (методах) измерений
Прессы испытательные LPr-2e. Руководство по эксплуатации. LPr-2e -01РЭ
Нормативные и технические документы, устанавливающие требования к прессам
испытательным LPr-2e
1 ГОСТ 23409.7-78 Пески формовочные, смеси формовочные и стержневые. Методы
определения прочности при сжатии, растяжении, изгибе и срезе.
2 ГОСТ Р 8.663-2009 Государственная система обеспечения единства измерений. Го-
сударственная поверочная схема для средств измерений силы.
3 Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
При выполнении работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством РФ обязательным
требованиям.
Лист № 4
Всего листов 4
Изготовитель
Фирма
«
MULTISERW-Morek», Польша.
Адрес: 34-114 Brzeznica MARCYPOREBA 36, Poland.
Тел.: (+4833) 879-28-21; 879-21-72
Е-mail:
Заявитель
Общество с ограниченной ответственностью «КЕМИКА» (ООО «КЕМИКА»).
Адрес: 109542, г. Москва, Рязанский проспект, д. 86/1, стр. 3, помещение 49.
Тел/факс: +7 (495) 646-06-09
E-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт физико-технических и радиотехнических измерений» (ФГУП
«ВНИИФТРИ»). Аттестат аккредитации в области обеспечения единства измерений № 30002-
13 от 07.10.2013 г., действителен до 07.10.2018 г.
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение
Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 526-63-00, факс: (495) 526-52-68
E-mail:
Аттестат аккредитации № 30002-13 от 07.10.2013 г., действителен до 07.10.2018 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологии
______________________
Ф.В. Булыгин
М.п
.
«____»_____________ 2014 г.
