Подсистема контроля течей АСОТТ-А энергоблока №3 Курской АЭС Нет данных, ГРСИ 58804-14
Номер госреестра:
58804-14
Наименование СИ:
Подсистема контроля течей АСОТТ-А энергоблока №3 Курской АЭС
Обозначение типа:
Нет данных
Производитель:
ООО "Инженерно-сервисный центр диагностики оборудования АЭС НИКИЭТ", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 840.15.ПС.05
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 57154
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Подсистема контроля течей АСОТТ-А энергоблока №3 Курской АЭС
Назначение средства измерений
Подсистема контроля течей АСОТТ-А энергоблока №3 Курской АЭС (далее –
подсистема, АСОТТ-А) предназначена для непрерывного автоматизированного измерения
объемной аэрозольной активности в помещениях размещения оборудования и трубопроводов
контура многократной принудительной циркуляции (далее – КМПЦ) путем измерения и анализа
объемной активности аэрозолей в воздушной среде в помещениях КМПЦ.
Описание средства измерений
Принцип действия подсистемы основан на измерении объемной активности аэрозолей
проб воздушной среды из помещений КМПЦ, преобразовании их значений в цифровой код и
передаче цифрового кода по цифровой линии связи в вычислительный комплекс (ВК)
подсистемы, обработке и анализе по алгоритмам специального математического обеспечения
для обнаружения и расчета величины массового расхода течи, отображении данных контроля и
передачи их в систему более высокого уровня.
Конструктивно подсистема представляет собой комплекс технических средств, состоящий из
линий отбора проб воздушной среды из контролируемых помещений КМПЦ, блоков
детектированияобъемнойактивности,установленныхналинияхпробоотборав
обслуживаемых помещениях энергоблока, вторичной и вспомогательной аппаратуры и ВК
подсистемы с программным обеспечением, соединенных цифровыми линиями связи.
Функционально-логическая структура комплекса программно-технических средств АСОТТ-А,
задействованных в процессе обработки измерительной и диагностической информации,
включает следующие два уровня иерархии:
-
первый уровень обеспечивает измерение объемной активности и взаимодействие с
оборудованием среднего уровня;
-
второй уровень обеспечивает получение измерительных данных объемной активности от
оборудования первого уровня, выполняет их обработку по специальным алгоритмам с целью
обнаружения течи и расчета ее массового расхода, хранение и отображение результатов
контроля, а также передачу в систему более высокого уровня.
АСОТТ-А интегрируется в систему обнаружения течи теплоносителя автоматизированную
полномасштабную энергоблока №3 Курской АЭС с целью совокупного обнаружения и расчета
параметров течи.
Защита от несанкционированного доступа обеспечивается путем пломбирования шкафов с
вторичными измерительными приборами и защитой программного обеспечения механизмом
прохождения процедур авторизации пользователей.
Внешний вид подсистемы представлен на рисунке 1.
Программное обеспечение
Вычислительный комплекс АСОТТ-А содержит в своем составе программное
обеспечение (далее - ПО), решающее задачи функционирования подсистемы. ПО подсистемы
включает программные продукты: rbdrv_console и SActivityMLeak.
Лист № 2
Всего листов 7
Программа rbdrv_console предназначена для организации процесса информационного обмена
измерительными данными в режиме реального времени между ПТК АСОТТ-А и единой
системой сбора и совокупного комплексного анализа и обработки измерительной информации.
Программа SActivityMLeak предназначена для управления процессом измерения
объемной активности аэрозолей воздушной среды в контролируемых помещениях, анализа
первичных измерительных данных по алгоритмам специального математического обеспечения,
обнаружения течи и расчета ее массового расхода, архивации и отображения измерительных
данных и результатов контроля на экране в графическом и/или табличном виде.
Таблица 1 – Сведения о программном обеспечении подсистемы АСОТТ-А
наименование ПО
Номер версии
Наименование ПО
Идентификационное
(идентифика-ционный
номер) ПО
rbdrv_consolerbdrv_console.exeб/н
SActivityMLeak SActivityMLeak.exe 1.0.2.9 (не ниже)
Метрологические характеристики ИК и подсистемы АСОТТ-А, указанные в
таблицах 2, 3, нормированы с учетом влияния ПО подсистемы.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений – «высокий»
по Р 50.2.077-2014.

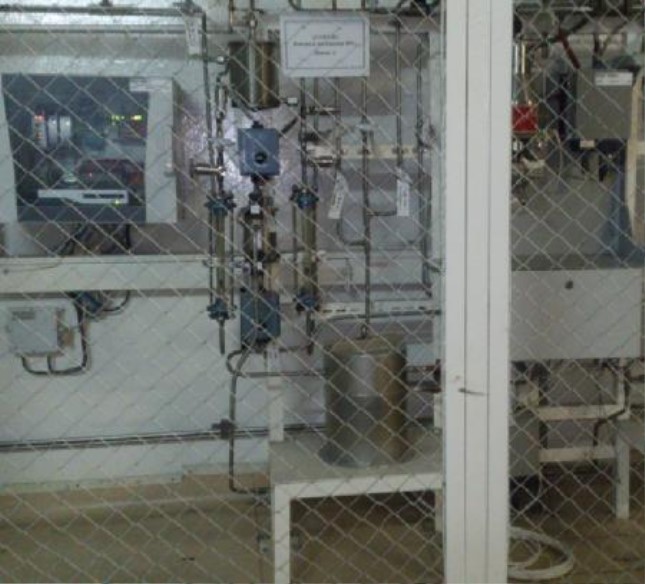

Рисунок 1– Внешний вид подсистемы АСОТТ-А
Лист № 3
Всего листов 7
Метрологические и технические характеристики
№ ИК
Контроли-
руемое
помещение
Тип СИ
Зав. №
СИ
Тип
регистри-
руемого
излучения
Диапазон
измерения
ИК,
Бк/м
3
бета-
излучение
от 10 до
1,0∙10
6
δ = ± 50
Устройство
детектирования
УДЖГ-201
Госреестр №
37199-08
гамма-
излучение
от 1,0×10
4
до 3,7×10
8
δ = ± 50
Метрологические и технические характеристики подсистемы представлены в таблицах 2 – 8.
Таблица 2 – Состав и метрологические характеристики ИК подсистемы АСОТТ-А
Состав ИК
Пределы допускаемой
относительной
погрешности ИК, %
Установка для
измерения объемной
активности
радиоактивных
аэрозолей УДАС-201
Госреестр №
37824-08
18041 Z
18042 Z
14031 Z
14032 Z
14041 Z
14042 Z
13051 Z
14031 U
14032 U
14041a U
14041b U
14042a U
14042b U
13051a U
13051b U
804/1
804/2
403/1
403/2
404/1
404/2
305/1
403/1
403/2
404/1
404/1
404/2
404/2
305/1
305/1
012
015
034
013
036
016
017
037
041
033
039
034
035
038
040
Таблица 3 – Метрологические характеристики подсистемы АСОТТ-А
Наименование параметра
Значение
от 114 до 1140
1
Пределыдопускаемойосновнойотносительной
погрешности измерения величины массового расхода
течи(при доверительной вероятности0,95при
нормальных значениях влияющих величин*, %
Диапазон измерения величины массового расхода течи,
кг/ч
Время обнаружения и измерения массового расхода течи
в диапазоне измерения, ч, не более
()
(
4,2
÷
÷
ç
ç
èø
н
G
-
G
±
æ
0,2
+
G
+
5,88
В
G
В
-
G
н
)
ö
×
100,
где G – значение измеряемого
массового расхода течи, кг/ч;
G
В
и G
Н
– соответственно
верхний и нижний пределы
диапазона измерения массового
расхода течи теплоносителя, кг/ч
Лист № 4
Всего листов 7
Таблица 4 –Технические характеристики подсистемы АСОТТ-А
Наименование параметра
Значение
10 000
8
30
Показатели надежности:
- среднее время наработки на отказ, ч, не менее
- среднее время восстановления, ч, не более
- средний срок службы, лет, не менее
Электропитание комплекса технических средств АСОТТ-А:
- номинальное значение напряжения, В
- допустимое отклонение значения напряжения, %
- частота питания сети, Гц
Рабочие условия эксплуатации
220 (однофазное)
от минус 15 до плюс 10
50±1
по ГОСТ 29075-91
Таблица 5 – Параметры среды в помещениях КМПЦ
Наименование параметра
Значение
от 20 до 280
от 20 до 200
от 20 до 130
до минус 0,2
до 30
до 2
Температура воздуха при нормальных условиях эксплуатации
энергоблока (НЭ) и нарушении нормальных условий
эксплуатации энергоблока (ННЭ), ºС:
- помещения 404/1, 404/2, 305/1, 804/1, 804/2
- помещения 403/1, 403/2
- помещения 208/1-208/8
Давление (разрежение) при НЭ, кПа
Избыточное давление при ННЭ, кПа:
- помещения 404/1, 404/2, 305/1, 804/1, 804/2
- помещения 403/1, 403/2, 208/1-208/8
Абсолютная влажность, кг/м
3
:
- помещения 404/1, 404/2, 305/1, 804/1, 804/2
- помещения 403/1, 403/2
- помещения 208/1-208/8
Мощность экспозиционной дозы γ-излучения при НЭ, А/кг
Мощность экспозиционной дозы γ-излучения при ННЭ, А/кг
до 0,3
до 1,0
до 0,8
до 10
-3
до 2
Таблица 6 – Параметры среды в трубопроводах пробоотбора из помещений КМПЦ в зоне
обслуживаемых помещений
Наименование параметра
Значение
от 15 до 50
от 20 до 70
от 20 до 50
от 20 до 50
от 20 до 60
до минус 0,2
до 30
Расход воздушной смеси через сечение трубопровода
пробоотбора, л/мин
Температура воздушной смеси при НЭ, ºС
Температура воздушной смеси при ННЭ, ºС
Давление (разрежение) при НЭ, кПа
Избыточное давление при ННЭ, кПа
Относительная влажность при НЭ при температуре 25 ºС,
отбор из пом. 404/1, 404/2, 403/1, 403/2, 305/1, 208/1-208/8, %
Относительная влажность при НЭ при температуре 25 ºС,
отбор из пом. 804/1, 804/2, %
Лист № 5
Всего листов 7
Таблица 7 – Параметры окружающей среды в помещениях с вторичной аппаратурой
Наименование параметра
до 50
Значение
до 40
Температура воздуха, ºС
Относительная влажность воздуха при температуре (20 ± 5) ºС,
%
Давление воздуха, кПа
Мощность дозы излучения, Гр/с
Амплитуда вибрации частотой до 25 Гц, мм
от 84 до 107
до 1,4×10
-7
до 0,1
Таблица 8 – Требования к помещениям, предназначенным для размещения вычислительных
комплексов
Наименование параметра
Значение
до 400
25±5
от 5 до 40
до 50
до 75
от 84 до 107
Температура воздуха, ºС:
при НЭ
при ННЭ
Относительная влажность, %:
при НЭ
при ННЭ
Атмосферное давление, кПа
Внешние постоянные или переменные с частотой 50 Гц
магнитные поля напряжённостью, А/м
Вибрация с частотой до 25 Гц и амплитудой, мм
до 0,1
* Нормальные значения величин, влияющих на погрешность измерения:
·
Нормальные климатические условия вне здания энергоблока на промплощадке АЭС – в
соответствии с п.3.2, п.3.8 по ГОСТ 15150-69 для исполнения У1;
·
Нормальные климатические условия в помещениях энергоблока с компонентами
системы – в соответствии с таблицами 5, 6, 7, 8 настоящего документа;
·
Нестабильность режимов работы технологического оборудования КМПЦ (мощность
реакторнойустановки,производительностьнасосовпитательныхиГЦНКМПЦ,
производительность приточных, вытяжных и рециркуляционных вентиляционных систем в
контролируемых помещениях КМПЦ, производительность систем охлаждения воздушной
среды в контролируемых помещениях КМПЦ, производительность систем продувки и
расхолаживания КМПЦ) – изменение значения параметра режима работы (мощности,
производительности) хотя бы одного вида оборудования в течение интервала времени
измерения (1 час) в пределах ±20 % относительно значения параметра в начальный момент
интервала измерения;
·
Нестабильность значения массового расхода течи – изменение значения массового
расхода течи в течение интервала времени измерения (1 час) в пределах ±20 % относительно
значения массового расхода течи в начальный момент интервала измерения.
Отклонение значений параметров любой из указанных величин, влияющих на погрешность
измерения, за пределы области нормальных значений может вызывать дополнительную
погрешность измерения значения массового расхода течи, равное по значению основной
погрешности, заданной в таблице 3, независимо от значений остальных влияющих величин. При
этом значение суммарной дополнительной погрешности, вносимое в общую погрешность
Лист № 6
Всего листов 7
измерения за счет различных влияющих величин, определяется как сумма частных
дополнительных погрешностей за счет соответствующих влияющих величин.
Знак утверждения типа
Знак утверждения типа наносится на титульные листы эксплуатационной документации
подсистемы контроля течей АСОТТ-А энергоблока №3 Курской АЭС типографским способом.
Комплектность средства измерений
Наименование
Кол-во
1
1 шт.
№
п/п
2
3
4
Подсистема контроля течей АСОТТ-А энергоблока №3 Курской АЭС
(зав.№ 840.15.ПС.05)
Паспорт 840.15.ПС.05
Руководство по эксплуатации ДП 0105.04.00.00 РЭ
Методика поверки
1 экз.
1 экз.
1 экз.
Поверка
осуществляется в соответствии с документом МП 58804-14 «Подсистема контроля течей
АСОТТ-А энергоблока №3 Курской АЭС. Методика поверки», утвержденным ГЦИ СИ ОАО
«СНИИП» совместно с ГЦИ СИ ФБУ «ГНМЦ Минобороны России» в сентябре 2014 г.
Средства поверки – по НД на измерительные компоненты:
-
Эталонные источники ОСГИ в соответствии с ГОСТ 8.033-96 (активность от 10
2
до
10
5
Бк, погрешность ±5 %);
-
Комплект рабочих эталонов 2-го разряда типа 1П9 и 1С0, погрешность ±5 %;
-
Ротаметр типа РМ-2,5 ГУЗ по ГОСТ 13045-81, класс точности 4.
Сведения о методиках (методах) измерений
Сведения приведены в документе - «Измерение объемной активности аэрозолей в помещениях с
повышенной влажностью измерительным комплексом автоматизированной системы АСОТТ-А.
Методика выполнения измерений», свидетельство об аттестации № 40090.8Д642.
Нормативные и технические документы, устанавливающие требования к подсистеме
контроля течей АСОТТ-А энергоблока №3 Курской АЭС
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
ГОСТ 29075-91 Системы ядерного приборостроения для атомных станций. Общие требования.
ТУ 4389-006-735557570-2012 «Подсистема контроля течей АСОТТ-А энергоблока №3 Курской
АЭС. Технические условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление деятельности в области гражданской обороны, защиты населения и территорий
от чрезвычайных ситуаций природного и техногенного характера, обеспечения пожарной
безопасности, безопасности людей на водных объектах.
Лист № 7
Всего листов 7
Изготовитель
Общество c ограниченной ответственностью «Инженерно-сервисный центр диагностики
оборудования АЭС НИКИЭТ» (ООО ИЦД НИКИЭТ), г. Москва
Юридический адрес: 107140, Москва, ул. М. Красносельская, д.2/8
Почтовый адрес: 101000, г. Москва, Главпочтамт, а/я 788
Телефон: (499) 263-7372 (Генеральный директор);
(499) 263-7440 (бухгалтерия): Тел/факс: (499) 763-0298 (секретарь)
Заявитель
Закрытое акционерное общество «Диагностика и Прочность»
(ЗАО «Диагностика и Прочность»), г. Москва
Адрес: 107140, г. Москва, ул. 3-й Красносельский переулок, д. 21, стр. 1
Тел./факс: +7 (499) 940-19-02, E-mail:
Испытательный центр
Государственный центр испытаний средств измерений ОАО «СНИИП»
(ГЦИ СИ ОАО «СНИИП»)
Юридический адрес: 123060, г. Москва, ул. Расплетина, д. 5, стр. 1.
Тел. 8 (499) 968-60-60; Факс 8 (499) 943-00-63; E-mail:
.
Аттестат аккредитации ГЦИ СИ ОАО «СНИИП» по проведению испытаний средств измерений
в целях утверждения типа № 30050-11 от 30.05.2011 г.
Государственный центр испытаний средств измерений ФБУ «ГНМЦ Минобороны России»
(ГЦИ СИ ФБУ «ГНМЦ Минобороны России»)
Адрес: 141006, г. Мытищи, Московской обл., ул. Комарова, д. 13
Тел. 8 (495) 583-99-23; Факс 8 (495) 583-99-48
Аттестат аккредитации ГЦИ СИ ФБУ «ГНМЦ Минобороны России» по проведению испытаний
средств измерений в целях утверждения типа № 30018-10 от 05.08.2011 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
М.п.«»2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 76171-19 | Приборы измерительные однофазные контроля качества электроэнергии | ПРОТЕКТ | ОАО "Электроприбор", г.Чебоксары | 4 года | Перейти |
| 58453-20 | Стенды для измерения, регулировки и контроля углов установки колес автомобилей | Тест-система лазерная СКО-1Л | ОАО "Рогачевский завод "Диапроектор", Беларусь, г.Рогачев | 1 год | Перейти |
| 39806-08 | Приборы для контроля качества магнитных суспензий | ПКМС-2М | ЗАО ДНТЦ "Дефектоскопия", г.Москва | 1 год | Перейти |
| 18700-99 | Аппаратура повременного учета телефонных соединений на базе аппаратуры контроля исходящей связи электромеханических АТС "TIMAN SYSTEM1" | АПУС-TS1 | ЗАО "Борисоглебские системы связи", г.Борисоглебск | 1 год | Перейти |
| 22865-02 | Аппаратура вибрационного контроля для гидроагрегатов ГЭС | Каскад | ООО "ВиКонт", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
