Счетчики газа ультразвуковые Flowsic 600, ГРСИ 58785-14
Номер госреестра:
58785-14
Наименование СИ:
Счетчики газа ультразвуковые
Обозначение типа:
Flowsic 600
Производитель:
Фирма "SICK MAIHAK GmbH", Германия
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 8 шт. с зав.№ 10178561 … 10178568
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 57133/1
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа ультразвуковые Flowsic 600
Назначение средства измерений
Счетчики газа ультразвуковые Flowsic 600 (заводские номера 10178561, 10178562,
10178563,10178564,10178565,10178566,10178567,10178568)(далее-счетчики)
предназначены для измерений и вычислений объема и объемного расхода природного газа, при
рабочих условиях на объекте ЛПУМГ «Портовая» ООО «Газпром трансгаз Санкт-Петербург».
Описание средства измерений
Принцип действия счетчиков основан на методе измерения разности между временем
прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность
времени, пропорциональная скорости потока, преобразуется в значение объемного расхода.
В зависимости от модели, для более точного определения объема и расхода газа в
счетчике может быть установлено до восьми пар ультразвуковых приемопередатчиков, которые
передают сигнал без его отражения от внутренней стенки корпуса счетчика. Пары
приемопередатчиков стандартно располагаются в одной плоскости параллельно друг другу; в
специальных исполнениях - в двух пересекающихся плоскостях.
Конструктивно стандартная модификация счетчика состоит из корпуса, с установленными
в нем ультразвуковыми приемопередатчиками, и одного электронного блока (SPU), который
закреплен с наружной стороны корпуса. Электронный блок может разворачиваться вокруг
своей оси на угол до 330 градусов. Электронный блок может быть оснащен встроенным
вычислителем расхода. В состав электронного блока входит жидкокристаллический дисплей, на
котором могут отображаться результаты измерений и сообщения системы самодиагностики;
результаты вычислений, данные архива, показания внешних датчиков.
Всеизмененияконфигурируемыхпараметровилиархивовавтоматически
протоколируются.
Счетчик присоединяется к трубопроводу с помощью фланцев, выполненных по
стандартам ANSI, DIN, ГОСТ или специального исполнения (в зависимости от заказа). Длина
прямого участка трубопровода перед счетчиком должна составлять не менее 10 DN, после -не
менее 3DN. При применении струевыпрямителей длина прямых участков перед счетчиком
может быть сокращена до 5DN, длина выходного участка составляет не менее 3DN.
В счетчиках предусмотрена автоматическая самодиагностика и проверка нулевых и
контрольных значений измеряемых величин. Предусмотрена возможность осуществлять замену
пары приемопередатчиков и блоков электроники без дополнительной поверки.
В счетчиках предусмотрена возможность измерения расхода газа как в прямом, так и в
обратном направлениях (в реверсивном режиме).
В счетчиках предусмотрен широкий набор устройств ввода/вывода:
аналоговый выход - активный/пассивный, оптически изолированный 4-20 мА;
максимальная нагрузка 250 Ом;
цифровые выходы - пассивные, оптически изолированные типа открытый коллектор или
NAMUR;
один или два интерфейса RS-485 (в зависимости от модификации);
протокол шины - Modbus ASCII/ RTU, HART;
Ethernet TCP/IP (через дополнительный модуль)
для модификаций со встроенным в электронный блок вычислителем расхода,
предусмотрен ввод в автоматическом режиме значений с датчиков температуры и давления -по
протоколу HART; с других датчиков параметров газа (хроматограф, плотномер и т.д.) -по
протоколу Modbus.
Лист № 2
Всего листов 5

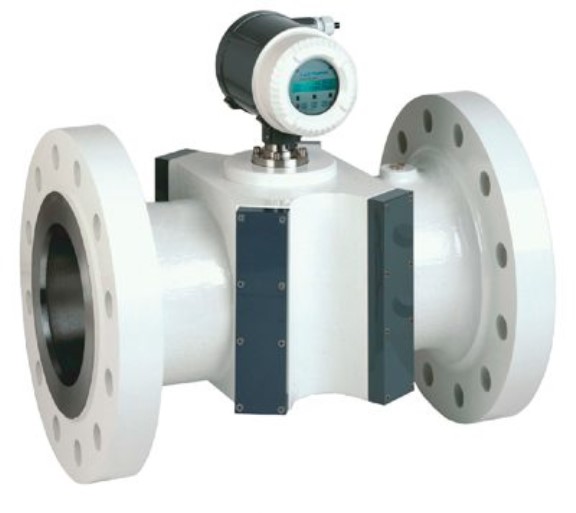

Рисунок 1 - Внешний вид счетчика
Программное обеспечение
Счетчик имеет встроенное программное обеспечение (далее - ПО), включающее
алгоритм вычисления, который основан на конструктивных особенностях счетчика.
ПО предназначено для расчета объема и объемного расхода газа при рабочих условиях,
посредством измерения скорости потока газа на основании времени прохождения ультразвуковых
импульсов по каждому из лучей, ее усреднением с учетом внутреннего диаметра.
«F owsic 600»
3403
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО
Программное
l
обеспечение счетчика
Номер версии (идентификационный
номер ПО)
Цифровой идентификатор ПО0xFE27
Уровень защиты ПО от непреднамеренных и преднамеренных изменений высокий в со-
ответствии с Р 50.2.077-2014.
Доступ к счетчику может осуществляться с помощью конфигурационного программного
обеспечения MEPAFLOW 600 СВМ, которое состоит из набора программ редактирования.
MEPAFLOW 600 СВМ предназначено для конфигурирования, параметризации и диагностики
счетчика. Данное ПО содержит процедурные модули, предназначенные для проведения
проверки технического состояния счетчика и его поверки, такие как CBM (модуль
автоматического сбора и обработки диагностических данных счетчика), калькулятор скорости
звука в среде и другие модули.
Набор программ MEPAFLOW 600 СВМ защищен многоуровневой системой защиты,
которая предоставляет доступ только уполномоченным пользователям и одновременно
определяет, какие из данных пользователь может вводить или изменять. При изменении
конфигурации счетчика, настройки системы защиты, в том числе уровни доступа
пользователей, задают вход по паролю через пользовательские интерфейсы.
Лист № 3
Всего листов 5

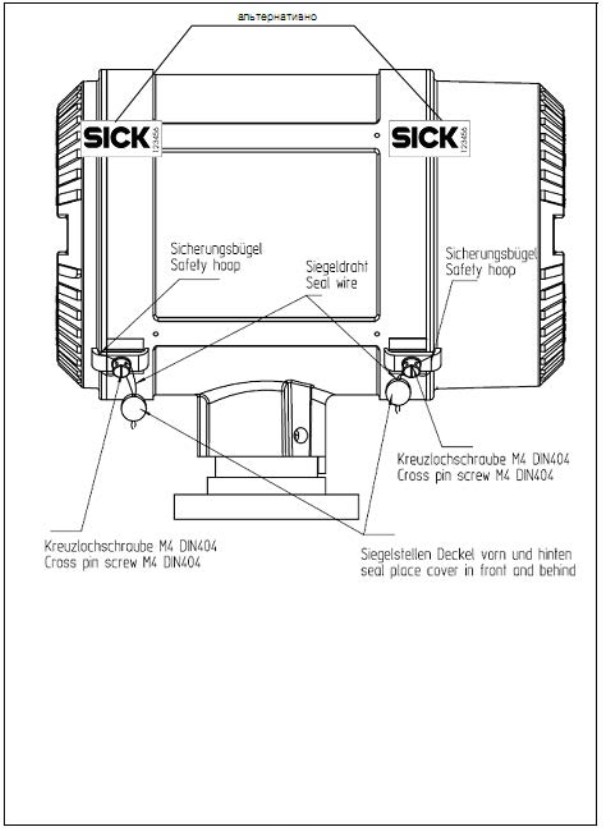

Рисунок 2 - Схемы пломбирования
Метрологические и технические характеристики
Значение
природный газ
от 120 до 9000
Таблица 2 - Метрологические характеристики
Наименование характеристики
Измеряемая среда
Диапазон измерений расхода газа при рабочих условиях, м
3
/ч
Пределы допускаемой относительной погрешности измерений
объемного расхода и объема газа при рабочих условиях, %:
Диаметр условного прохода, мм (дюйм)
Диапазон абсолютного давления измеряемого газа, МПа, (бар)
Диапазон температур измеряемого газа, °С
±0,3
400 (16)
от 0,1 до 25
(от 1 до 250)
от -46 до +85
Лист № 4
Всего листов 5
Значение
1200
570
736
Таблица 3 - Основные технические характеристики
Наименование характеристики
Габаритные размеры (в зависимости от типоразмера), не более, мм
длина
ширина (ширина измерительного корпуса)
высота
Условия эксплуатации:
- диапазон температур окружающей среды, °С
- относительная влажность окружающей среды, не более, %
Взрывозащита
Напряжение питания (постоянный ток), В
Масса, не более, кг
Средний срок службы, не менее, лет
Степень защиты
от -40 до +60
95
1Exde[ib][ia]IICT4 X
от 12 до 28,8
1850
10
IP 67
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики в
верхнем левом углу, на лицевую панель вычислителя в верхнем левом углу методом наклейки.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначение
Счетчик газа ультразвуковой Flowsic 600-
Комплект принадлежностей-
Руководство по эксплуатации-
Методика поверки МП 0169-13-2014
с изменением № 1
Количество
8 шт.
В соответствии с заказом
1 шт.
1 шт.
Поверка
осуществляется по документу МП 0169-13-2014 «Инструкция. ГСИ. Счетчики газа ультразвуковые
Flowsic 600. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИР» 08
декабря 2017 г.
Основные средства поверки:
поверочная расходоизмерительная установка, диапазон задаваемого объемного
расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основ-
ной относительной погрешности (относительной расширенной неопределенностью) ±0,23%
(или средним квадратическим отклонением результатов измерений не более 0,05% при 11 неза-
висимых измерениях, и неисключенной систематической погрешности не превышающей 0,1%);
термометр сопротивления типа ТСП, пределы измерений от минус 40 °C до 80 °C,
предел допускаемой погрешности 0,1%;
эталонный манометр МО с верхним пределом измерений 25 МПа, класс точности
0,16 по ГОСТ 6521;
термометр ртутный, диапазон измерений от 0 до 50 °С, цена деления 0,1 °С
по ГОСТ 28498-90;
барометр-анероид БАММ-1, диапазон измерений от 80 до 106,7 кПа, цена деления
шкалы 100 Па;
психрометр ВИТ-1, диапазон измерений относительной влажности от 30%
до 80%, цена деления термометров 0,5 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Лист № 5
Всего листов 5
Знак поверки наносится на свидетельство о поверке счетчика.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам газа
ультразвуковым Flowsic 600
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений
объемного и массового расходов газа
Техническая документация фирмы «SICK MAIHAK GmbH», Германия.
Изготовитель
Фирма «SICK MAIHAK GmbH», Германия
Адрес: Erwin-Sick-Str. 1, 79183, Waldkirch, Germany
Тел.: +49 7681 202-0
Факс: +49 7681 202-3863
E-mail: info.moscow@sick.de
Заявитель
Общество с ограниченной ответственностью «Газпром трансгаз Санкт-Петербург»
(ООО «Газпром трансгаз Санкт-Петербург»)
ИНН 7805018099
Адрес: 196128, г. Санкт-Петербург, ул. Варшавская, д.3, корпус 2
Тел./факс +7(812) 455-1200, (812) 455-1032
Web-сайт: www.spb-tr.gazprom.ru
E-mail: ltg@spb.ltg.gazprom.ru
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт расходометрии» (ГЦИ СИ ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-я Азинская, 7 «а»
Тел.: +7(843) 272-70-62, (843) 272-11-24
Факс: +7(843) 272-00-32, (843) 272-11-24
Web-сайт: www.vniir.org
E-mail:office@vniir.org
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИР» по проведению испытаний средств
измерений в целях утверждения типа № 30006-09 от 16.12.2009 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 64700-16 | Расходомеры газа тепловые | EL-FLOW, EL-FLOW Base, IN-FLOW, IN-FLOW CTA, IQ+FLOW, LOW-ΔP-FLOW | Фирма "Bronkhorst High-Tech B.V.", Нидерланды | 2 года | Перейти |
| 18360-99 | Счетчики газа ротационные | G2,5 РЛ | ГП "Завод Арсенал", Украина, г.Киев | 5 лет | Перейти |
| 63399-16 | Толщиномеры ультразвуковые | АЛТЕК АТ-17 | ООО "Алтек", г.С.-Петербург | 1 год | Перейти |
| 12530-90 | Дефектоскопы ультразвуковые | Поиск-10Э НЗД 009 | АО "Интроскоп", Молдова, г.Кишинев | 1 год | Перейти |
| 14941-95 | Счетчики-дозаторы | СД-1 | ОАО "Арзамасское ОКБ "Импульс", г.Арзамас | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
