Система измерений массы сжиженных углеводородных газов на Таманском перегрузочном комплексе ЗАО "Таманьнефтегаз" Нет данных, ГРСИ 58716-14
Номер госреестра:
58716-14
Наименование СИ:
Система измерений массы сжиженных углеводородных газов на Таманском перегрузочном комплексе ЗАО "Таманьнефтегаз"
Обозначение типа:
Нет данных
Производитель:
ООО "Прайм Груп", г.Красногорск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 10.01.001
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству №
57059
об утверждении типа средств измерений
лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерений массы сжиженных углеводородных газов на Таманском
перегрузочном комплексе ЗАО «Таманьнефтегаз»
Назначение средства измерений
Система измерений массы сжиженных углеводородных газов (далее – СУГ: пропан,
бутан и смесь пропан-бутан технические)
1
на Таманском перегрузочном комплексе ЗАО «Та-
маньнефтегаз» (далее – узел учёта СУГ, УУ СУГ) предназначена для измерений массового
расхода и массы жидкой фазы СУГ (далее – ЖФ СУГ), массового расхода и массы газовой фа-
зы СУГ (далее – ГФ СУГ), давления и температуры ЖФ и ГФ СУГ.
Описание средства измерений
Узел учёта СУГ изготовлен по технической документации ООО «ПРАЙМ ГРУП» в
единичном экземпляре, зав. № 10.01.001.
В соответствии с ГОСТ Р 8.596-2002 УУ СУГ является измерительной системой типа
ИС-2. Система реализует прямой метод динамических измерений массы СУГ.
УУ СУГ также обеспечивает без нормирования погрешности определение и индика-
цию мгновенных значений объёмного расхода, текущей и приведенной плотности ЖФ пропа-
на и бутана, СПБТ, а также объёма ЖФ СУГ через каждую ИЛ и УУ СУГ в целом для предос-
тавления оперативной информации учтённых СУГ за установленные интервалы времени.
УУ СУГ представляет собой совокупность средств измерений, системы обработки
информации (далее - СОИ), линий связи, технологического оборудования и трубопроводной
арматуры, функционирующих как единое целое. УУ СУГ состоит из блока измерительных ли-
ний, СОИ и поверочной установки.
Блок измерительных линий (БИЛ) состоит из двух измерительных линий массы жид-
кой фазы (БИЛ ЖФ СУГ) и двух измерительных линий массы газовой фазы (БИЛ ГФ СУГ).
Средства измерений, входящие в состав УУ СУГ, внесены в Государственный реестр
средств измерений РФ и указаны в таблице 1.
В блоке измерительных линий ЖФ СУГ имеются коллекторы подключения пере-
движной поверочной установки для поверки массовых расходомеров.
СОИ предназначена для сбора измерительной информации, которая формируется
средствами измерений, установленными на измерительных линиях УУ СУГ, обработки и
формирования результирующей информации и передачи на верхний уровень. СОИ включает
комплекс измерительно-вычислительный КИВ «ПРАЙМ-ИСКРА» и автоматизированное ра-
бочее место оператора (далее - АРМ оператора). Сбор информации с полевого оборудования
узла учёта производит контроллер Simatic S7-300 (входит в состав КИВ «ПРАЙМ-ИСКРА»)
по сети Profibus. Далее по сети Ethernet она передаётся в АРМ.
В СОИ УУ СУГ предусмотрена возможность ведения журнала отказов, неисправно-
стей, отсутствия напряжений и других нештатных ситуаций работы оборудования и про-
граммного обеспечения, а также случаев нештатных действий персонала.
В качестве поверочной установки используется установленная на шасси трубопорш-
невая установка Syncrotrak S50C2B1C5.
Для местного контроля температуры и давления на измерительных линиях установле-
ны показывающие термометры биметаллические ТБ-2Р и манометры типа WIKA моделей
232.50.063 и 312.20.160, не имеющие выходного сигнала.
1
Физико-химические показатели СУГ должны соответствовать ГОСТ 21443-75 «Газы углеводородные сжижен-
ные, поставляемые на экспорт. Технические условия» или ГОСТ Р 51104-97 «Газы российского региона углево-
дородные сжиженные, поставляемые на экспорт. Технические условия».
лист № 2
всего листов 6
2
Таблица 1 - Средства измерений и основные вспомогательные устройства, входящие в состав
УУ СУГ
Наименование и тип СИ
Количество,
шт.
Блок измерительных линий
1 Расходомер массовый типа Promass, модель Promass 83F
DN 250 фирмы «Endress+Hauser Flowtec AG», Швейцария
2
15201-07
2 Расходомер массовый типа Promass, модель Promass 83F
DN 50 фирмы «Endress+Hauser Flowtec AG», Швейцария
2
15201-07
3 Преобразователь избыточного давления измерительный
типа 2088 фирмы «Emerson Process Management, Rosemount
Inc.», модель 2088G3S22A1EDS5QG
2
16825-08
4 Преобразователь абсолютного давления измерительный
типа 2088 фирмы «Emerson Process Management, Rosemount
Inc.», модель 2088А3S22A1EDS5QG
2
16825-08
5 Датчики температуры типа 644 (Pt100, класса А) фирмы
«Rosemount Inc.», США, модель 644Н AI1-XA-C2-C4-Q4
4
39539-08
17159-08
10
15142-08
8 Термометр биметаллический, показывающий ТБ-2Р
(минус 50
°
С … плюс 50
°
С)-1-160-10 М27х2
4
32776-06
2
-
1
26874-09
11 АРМ оператора
1
-
Поверочная установка
12 Установка трубопоршневая Syncrotrak S50C2B1C5 (ус-
тановленная на шасси) фирмы «Calibron Systems, Inc»,
США
1
28232-04
№ в Госу-
дарственном
реестре СИ
6 Манометр WIKA, модель 312.20.160:
0-4,0 МПа;
0-2,5 МПа;
0-2,0 МПа;
2
1
1
7 Манометр WIKA, модель 232.50.063:
0-4,0 МПа
9 Устройство пробоотборное щелевого типа Ду 250
Система обработки информации
10 Комплекс измерительно-вычислительный КИВ
«ПРАЙМ-ИСКРА»
Режим работы УУ СУГ при измерении, при поверке и сличении метрологических ха-
рактеристик - периодический, автоматизированный. Режим управления запорной арматурой -
автоматизированный/ручной.
Общий вид УУ СУГ и его основных блоков приведены на рисунке 1.
Все средства измерений (СИ), входящие в состав УУ СУГ пломбируются в соответст-
вии с МИ 3002-2006.
лист № 3
всего листов 6
3

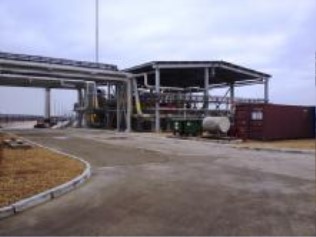

Общий вид УУ СУГ

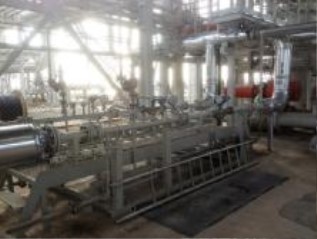

Блок измерительных линий ГФ СУГ

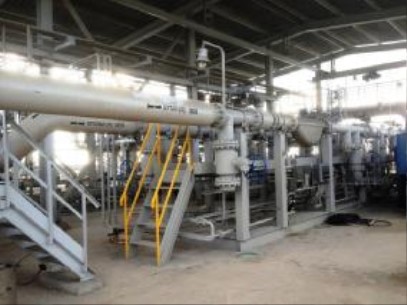

Блок измерительных линий ЖФ СУГ

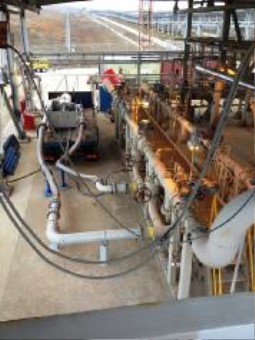

Поверочная установка и БИЛ ЖФ СУГ
Рисунок 1 – Общий вид УУ СУГ
Программное обеспечение
Обработка сигналов, поступающих от массовых расходомеров, выполняется с помо-
щью программы «Прикладное программное обеспечение комплекса измерительно-вычисли-
тельного «ПРАЙМ-ИСКРА» (ППО КИВ «ПРАЙМ-ИСКРА»). Идентификационные данные
ПО приведены в таблице 2.
В УУ СУГ предусмотрена многоступенчатая защита от несанкционированного trial-па
к текущим данным и параметрам настройки (механические пломбы, индивидуальные паро-ли
и программные средства для защиты файлов и баз данных, предупредительные сообщения об
испорченной или скорректированной информации, ведение журналов действий пользова-
теля).
Таблица 2 – Идентификационные данные ПО
Наименование
Идентификационное
ный номер) ПОПО
вычисления
Номер версииЦифровой
Алгоритм
ПОнаименование
П
О
(идентификацион- идентификатор
цифрового
идентификатора ПО
ППО КИВ
«ПРАЙМ--*Не ниже 3.0Не отображается-*
ИСКРА»
* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или
прочитано через какой-либо интерфейс после опломбирования
Защита внешнего ППО от непреднамеренных и преднамеренных изменений соответ-
ствует уровню «С» по МИ-3286-2010.
лист № 4
всего листов 6
2.
2.
от 70 до 500.
от 0,35 до 70,0.
от минус 35 до плюс 45.
от 0,4 до 3,5.
от 0,1 до 2,5.
±
0,25;
±
0,3;
±
0,5;
± 1,5;
± 0,3.
±
0,5.
от минус 26 до плюс 40;
от 0,4 до 3,0;
от 0,4 до 2,4;
от 0,4 до 2,4;
Метрологические и технические характеристики
Количество измерительных линий массы ЖФ СУГ (Ду 250 мм), шт.
Количество измерительных линий массы ГФ СУГ (Ду 50 мм), шт.
Диапазон измерения массового расхода ЖФ СУГ по каждой из изме-
рительных линий, т/ч
Диапазон измерения массового расхода ГФ СУГ по каждой из изме-
рительных линий, т/ч
Диапазон измерения температуры жидкой и газовой фаз СУГ,
°
С
Диапазон измерения избыточного давления ЖФ СУГ, МПа
Диапазон измерения абсолютного давления ГФ СУГ, МПа
Пределы допускаемой относительной погрешности измерения:
- массового расхода и массы жидкой фазы СУГ
2
, %
- избыточного давления жидкой фазы СУГ, %
- массового расхода и массы газовой фазы СУГ, %:
- в диапазоне (3,5-70) т/ч,
- в диапазоне (0,35-3,5) т/ч,
- абсолютного давления газовой фазы СУГ, %
Пределы допускаемой абсолютной погрешности измерения темпера-
туры жидкой и газовой фаз СУГ,
°
С
Параметры рабочей среды:
- температура ЖФ и ГФ СУГ,
о
С
- избыточное давление ЖФ СУГ, МПа:
- пропан
- бутан
- смесь пропан-бутан
- абсолютное давление ГФ СУГ, МПа:
- пропан
- бутан
- смесь пропан-бутан
Рабочие условия эксплуатации для средств измерений и вспомога-
тельных устройств, входящих в состав УУ СУГ
от 0,1 до 1,8;
от 0,1 до 0,74;
от 0,1 до 1,4.
в соответствии с их
эксплуатационной
документацией.
Параметры электропитания от сети переменного тока:
- напряжение, В
- частота, Гц
+
22
+
38
220
-
33
; 380
-
57
;
50 ± 1.
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации.
2
Для обеспечения возможности измерений массы (объёма) и массового (объёмного) расхода жидкой фазы СУГ с
указанными пределами допускаемой относительной погрешности, необходимо с помощью технологических мер
обеспечить отсутствие газовой фазы метана и этана в измерительных линиях ЖФ.
4
лист № 5
всего листов 6
5
Комплектность средства измерений
В комплект УУ СУГ входят: технологическое оборудование, средства измерений,
комплект ЗИП и комплект монтажных частей в соответствии с паспортом 1008-ТНГ-1/2-07-
004-1.2.10-1-АТХ.1.ПС, программное обеспечение на CD, комплект эксплуатационной доку-
ментации, методики выполнения измерений массового расхода и массы жидкой и газовой фаз
СУГ, методика поверки.
Поверка
осуществляется в соответствии с документом «Инструкция. Система измерений массы сжи-
женных углеводородных газов на Таманском перегрузочном комплексе ЗАО «Таманьнефте-
газ». Методика поверки МЦКЛ.0151.МП», утвержденным ЗАО КИП «МЦЭ» 22 августа 2014 г.
Основные средства поверки:
- установка трубопоршневая «Syncrotrak» S50C2B1C5, фирмы «Calibron Systems, Inc»,
США, номер в Госреестре СИ РФ 28232-04, пределы допускаемой относительной погрешно-
сти при воспроизведении объёма ± 0,05%;
- устройство для поверки вторичной измерительной аппаратуры узлов учета нефти и
нефтепродуктов УПВА-Т, диапазон частот от 0,1 Гц до 15 кГц, диапазон воспроизведения си-
лы постоянного тока от 0,5 до 22 мА, зарегистрирован в Госреестре СИ РФ под № 39214-08.
Сведения о методиках (методах) измерений
изложены в документах:
- Руководство по эксплуатации «Система измерений массы сжиженных углеводород-
ных газов на Таманском перегрузочном комплексе ЗАО «Таманьнефтегаз» 1008-ТНГ-1/2-07-
004-1.2.10-1-АТХ.1.РЭ.
- Инструкция МЦКЛ.0253М-2014. Масса СУГ. Методика выполнения измерений
массы жидкой фазы сжиженных углеводородных газов с использованием системы измерений
массы сжиженных углеводородных газов на Таманском перегрузочном комплексе ЗАО
«Таманьнефтегаз» (УУ СУГ).
- Инструкция МЦКЛ. 0254М-2014. Масса СУГ. Методика выполнения измерений
массы газовой фазы сжиженных углеводородных газов с использованием системы измерений
массы сжиженных углеводородных газов на Таманском перегрузочном комплексе ЗАО
«Таманьнефтегаз» (УУ СУГ).
Нормативные и технические документы, устанавливающие требования к системе
измерений массы сжиженных углеводородных газов на Таманском перегрузочном
комплексе ЗАО «Таманьнефтегаз»
1 ГОСТ 8.510-2002. ГСИ. Государственная поверочная схема для средств измерений
объёма и массы жидкости.
2 ГОСТ Р 8.618-2006. ГСИ. Государственная поверочная схема для средств измерений
объёмного и массового расходов газа.
3 ГОСТ Р 8.785-2012. ГСИ. Масса газового конденсата, сжиженного углеводородного
газа и широкой фракции легких углеводородов. Общие требования к методикам (методам) из-
мерений.
4 ГОСТ Р 8.596-2002. ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения.
5 Комплект технической документации 1008-ТНГ-1/2-07-004-1.2.10-1-АТХ, разрабо-
танный ООО «ПРАЙМ ГРУП» г. Москва.
лист № 6
всего листов 6
6
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
при осуществлении торговли.
Изготовитель
ООО «ПРАЙМ ГРУП»
Адрес: 143409, Московская область, г. Красногорск, ул. Успенская, д. 3.
Тел./факс: (499) 579-77-01/02
е-mail
Испытательный центр
Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ»
(ГЦИ СИ ЗАО КИП «МЦЭ»)
125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Тел./факс (495) 491-78-12
e-mail:
,
Аттестат аккредитации ГЦИ СИ ЗАО КИП «МЦЭ» по проведению испытаний средств
измерений в целях утверждения типа № 30092-10 от 30.09.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п. «____»__________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 55039-13 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) тяговых подстанций Юго-Восточной ЖД - филиала ОАО "РЖД" в границах Пензенской области | Нет данных | ОАО "Российские железные дороги" (РЖД), г.Москва | 4 года | Перейти |
| 49565-12 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции "Черепаново" Западно-Сибирской ЖД - филиала ОАО "Российские Железные Дороги" в границах Новосибирской области | Нет данных | ОАО "Российские железные дороги" (РЖД), г.Москва | 4 года | Перейти |
| 30127-05 | Стенд для измерений углов установки колес легковых автомобилей | x-wheel | Фирма "Schenck Final Assembly Products GmbH", Германия | 1 год | Перейти |
| 74044-19 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПАО "Транснефть" в части АО "Транснефть - Верхняя Волга" по объекту ЛПДС "Староликеево" | Нет данных | АО "Транснефть - Верхняя Волга", г.Нижний Новгород | 4 года | Перейти |
| 53268-13 | Система измерительная автоматизированной системы управления технологическим процессом водоподготовки вакууматора электросталеплавильного цеха ОАО "ЕВРАЗ ЗСМК" | Нет данных | ОАО "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (ЕВРАЗ ЗСМК), г.Новокузнецк | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
