Комплексы измерительно-вычислительные и управляющие Foxboro PAC, ГРСИ 58700-14
Номер госреестра:
58700-14
Наименование СИ:
Комплексы измерительно-вычислительные и управляющие
Обозначение типа:
Foxboro PAC
Производитель:
Фирма "Eurotherm Ltd.", Великобритания
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.10.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 57042
об утверждении типа средств измерений
лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительно-вычислительные и управляющие Foxboro PAC
Назначение средства измерений
Комплексы измерительно-вычислительные и управляющие Foxboro PAC (далее -
комплексы)предназначеныдляизмеренийиизмерительныхпреобразований
стандартизованных аналоговых выходных сигналов датчиков в виде силы и напряжения
постоянного тока,сопротивления постоянному току,сигналов оттермопар и
термопреобразователей сопротивления, частоты следования импульсов, регистрации и
хранения измеренных значений, приема и обработки дискретных сигналов, формирования
управляющих и аварийных аналоговых и дискретных сигналов на основе измерений
параметров технологических процессов, многоконтурного ПИД- регулирования.
Описание средства измерений
Комплексыприменяютсявкачествевторичнойчастиизмерительныхи
управляющих систем, используемых для автоматизации технологических процессов в
различных отраслях промышленности.
КомплексыстроятсянабазеконтроллеровТ2550РАСиТ2750РАС,
обеспечивающих отказоустойчивость с помощью архитектуры двойного модульного
резервирования. Контроллеры состоят из следующих модулей аналогового ввода/вывода:
AI2 - 2-х канальный универсальный модуль аналогового ввода сигналов силы и
напряженияпостоянноготока,сопротивления,сигналовоттермопари
термопреобразователей сопротивления;
AI3 - 3-х канальный модуль аналогового ввода сигналов силы постоянного тока;
AI4 4-х канальный модуль аналогового входа сигналов силы и напряжения
постоянного тока, сигналов от термопар;
AO2-2-х канальный модуль аналогового вывода сигналов силы и напряжения
постоянного тока;
FI – 2-х канальный модуль измерения частоты;
ZI2 - одноканальный модуль аналогового ввода сигналов напряжения постоянного
тока низкого уровня, сигналов от термопар.

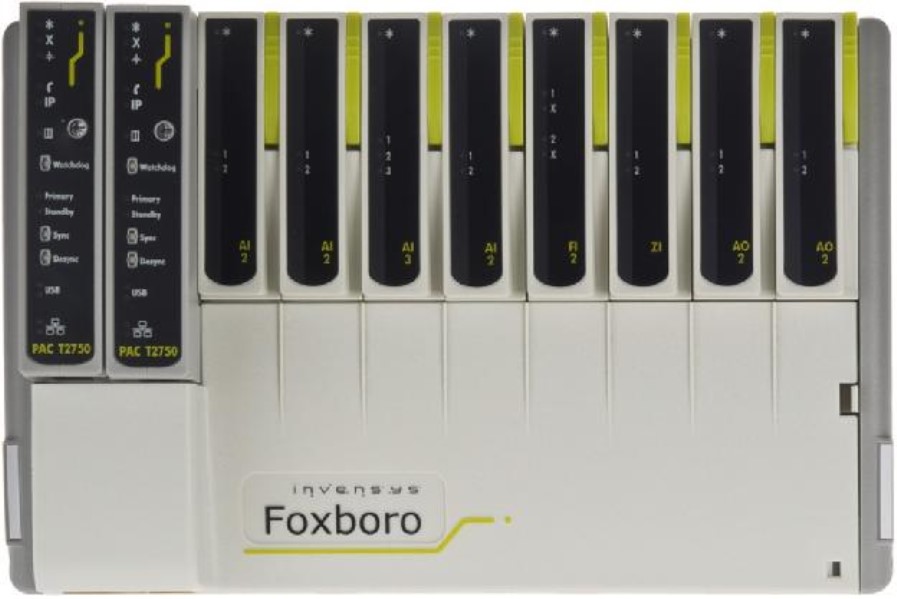

Внешний измерительно-вычислительного и управляющего комплекса Foxboro PAC
на базе контроллера Т2570 РАС представлен на рисунке 1.
лист № 2
всего листов 6
Рисунок 1 - Внешний вид измерительно-вычислительного и управляющего комплекса
Foxboro PAC на базе контроллера Т2570 РАС
Программное обеспечение
Программное обеспечение комплексов можно разделить на 2 группы – встроенное
программное обеспечение (ВПО) и внешнее, устанавливаемое на персональный
компьютер.
ВПО,влияющеенаметрологическиехарактеристики,устанавливаетсяв
энергонезависимую память измерительных модулей контроллеров в производственном
цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит
(уровень защиты «А» - по МИ 3286-2010).
Метрологическиехарактеристикиизмерительныхмодулейконтроллеров,
указанные в таблице 2, нормированы с учетом ВПО.
Внешнее программное обеспечение LINtools позволяет создавать новые базы
данных LIN, редактировать существующие конфигурации на месте эксплуатации объекта
управления в режиме онлайн (реконфигурирование в режиме онлайн не разрешается, если
модули IOC синхронизированы), чтобы они соответствовали изменениям, внесенным в
технологическую установку. Все обработанные данные в базе данных LIN могут быть
переданы через протокол связи Modbus. Программа Modbus Tools (входит в состав
LINtools) используется для конфигурирования параметров Modbus.
Базы данных LIN редактируются с помощью программного обеспечения LINtools.
Идентификационные данные программного обеспечения представлены в таблице 1.
лист № 3
всего листов 6
Не используется
Алгоритм
вычисления
цифрового
идентификатора
Таблица 1 – Идентификационные данные программного обеспечения
НаименованиеИдентификаци-Номер версии Цифровой
программногоонное(идентификациидентификатор
обеспечениянаименованиеонный номер) программного
программногопрограммногообеспечения
обеспеченияобеспечения
Прикладная
программадля
разработки и
загрузки поль-
зовательских
программи LINtoolsV5.0 и выше
выполнения
технического
обслуживания и
диагностики.
по номеру
версии
Метрологические и технические характеристики
Модуль
Диапазоны
входных
сигналов
Диапазоны
выходных
сигналов
Пределы
допускаемой
основной
погрешности
Допускаемый
температурный
коэффицицент
± 25 мА
16 бит
± 150 мВ
Сигналы от
термопар
типов: J,K, L,
R, B, N, T,S,
16 бит
± 0,004 % от
значения входного
сигнала / °С
± 10,3 В
16 бит
± 0,004 % от
значения входного
сигнала / °С
AI2
0 – 1,8 В
16 бит
± 0,004 % от
значения входного
сигнала / °С
Основныетехническиехарактеристикиизмерительно-вычислительныхи
управляющих комплексов Foxboro PAC с измерительными модулями приведены в
таблице 2.
Таблица 2. Технические и метрологические характеристики Foxboro PAC
± 0,005 % от
значения входного
сигнала / °С
± (2 мкА + 0,1 % от
значения входного
сигнала
±
(10 мкВ + 0,1 % от
значения входного
сигнала)
Погреш. канала
компенсации темп.
хол. спая ±1°С (со
встроенным
термочувствитель-
ным элементом)
±
(2 мВ + 0,1 % от
значения входного
сигнала)
±
(20 мкВ + 0,1 % от
значения входного
сигнала)
лист № 4
всего листов 6
Модуль
Диапазоны
входных
сигналов
Диапазоны
выходных
сигналов
Пределы
допускаемой
основной
погрешности
Допускаемый
температурный
коэффицицент
15 бит
± (0,05 °С + 0,1 %
от значения
входного сигнала в
градусах Цельсия)
± 0,003 % от
значения входного
сигнала / °С
от 0 до 640 Ом
15 бит
AI2
от 0 до 7 кОм
15 бит
AI3
± 28 мА
16 бит
± 150 мВ
Сигналы от
термопар
типов: J,K, L,
R, B, N, T,S
16 бит
± 0,004 % от
значения входного
сигнала / °С
AI4
± 25 мА
16 бит
14 бит
от -0,1 до
20,5 мА
AO2
14 бит
от -0,3 до
10,3 В
FI2
15 бит
± 0,01 % от
значения входного
сигнала
± 0,016 % от
значения входного
сигнала
(в диапазоне
рабочих
температур)
Продолжение таблицы 2
Сигналы от
термопрео-
бразователей
сопротивления
типа Pt100
(0…420 Ом)
± 0,003 % от
значения входного
сигнала / °С
± 0,003 % от
значения входного
сигнала / °С
± 0,005 % от
значения входного
сигнала / °С
± (0,1 Ом + 0,1 %
от значения
входного сигнала)
± (1 Ом + 0,1 % от
значения входного
сигнала)
± (2 мкА + 0,1 % от
значения входного
сигнала)
± ( 10 мкВ + 0,1 %
от значения
входного сигнала)
Погреш. канала
компенсации темп.
хол. спая ±1°С (со
встроенным
термочувствитель-
ным элементом)
±
(2 мкА + 0,1 % от
значения входного
сигнала)
± 0,005 % от
значения входного
сигнала / °С
± (20 мкА + 0,1 %
от значения
входного сигнала)
± (10 мВ + 0,1 % от
значения входного
сигнала)
± 0,005 % от
значения входного
сигнала / °С
± 0,005 % от
значения входного
сигнала / °С
Импульсы:
амплитуда от 0
до 20 В или от 0
до 20 мА,
частота от
0,01 Гц до
40 кГц
лист № 5
всего листов 6
Диапазоны
выходных
сигналов
Допускаемый
температурный
коэффицицент
16 бит
± 0,003 % от
значения входного
сигнала / °С
от -10 до
1800 мВ
15 бит
Окончание таблицы 2
Диапазоны
Модульвходных
сигналов
от -77 до 100 мВ
Пределы
допускаемой
основной
погрешности
±
(10 мкВ + 0,1 %
от значения
входного сигнала)
Сигналы от
термопар
типов: J,K, L,
ZIR, B, N, T,S
Погреш. канала
компенсации темп.
хол. спая ±1,3 °С
(со встроенным
термочувствитель-
ным элементом)
± (20 мкВ + 0,2 %
от значения
входного сигнала)
± 0,004 % от
значения входного
сигнала / °С
Потребляемая мощность, габаритные размеры и масса зависят от конфигурации
контроллера.
Рабочие условия применения:
- температура окружающего воздухаот 0 до + 55
°
С
(нормальная температура + 25
°
С);
- относительная влажностьот 5 до 95 % без конденсации;
- напряжение питанияот 85 до 265 В переменного тока;
Габаритные размеры и масса – в зависимости от комплектации.
Температура храненияот минус 25 до 85
°
С.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
типографским способом.
Комплектность средства измерений
Комплектность комплексов измерительно-вычислительных и управляющих Foxboro
PAC определяется индивидуальным заказом.
В комплект поставки также входят:
- комплект общесистемного программного обеспечения;
- комплект внешних устройств;
- комплект ЗИП;
- руководство по эксплуатации.
Поверка
осуществляется по МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измеритель-
но-вычислительных, управляющих, программно-технических комплексов. Методика
поверки», утвержденной ВНИИМС 16 июня 1999 г. с изменением № 1, утверждённым
ФГУП «ВНИИМС» 28.11.2011.
Перечень основных средств поверки: - калибратор – вольтметр универсальный
В1-28(врежимевоспроизведений:∆
U
=±(0,003%U+0,0003%U
м
);
∆
I
= ±(0,006%I+0,002%I
м
); в режимеизмерений ± (0,01 % I + 0,0015 % I
П
),
лист № 6
всего листов 6
частотомер
установки
∆
U
= ±(0,003%U+0,0003%U
м
)); магазин сопротивлений Р 4831 (кл.т. 0,02),
электронно-счётныйЧ3-63,генераторсигналовГ5-60(погрешность
длительности ∆=(10
-6
t + 10 нс)).
Сведения о методиках (методах) измерений
Методы измерений изложены в документе «Комплексыизмерительно-
вычислительные и управляющие Foxboro PAC. Руководство по эксплуатации».
Нормативныеитехническиедокументы,устанавливающиетребованияк
комплексам измерительно-вычислительным и управляющим Foxboro PAC
ГОСТ 22261-94. Средства измерения электрических и магнитных величин. Общие
технические условия.
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений:
- осуществление производственного контроля за соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта.
Изготовитель
Eurotherm Ltd., Великобритания
Faraday Close, Durrington, Worthing, West Sussex, BN13 3PL, United Kingdom.
Заявитель
ООО "Инвенсис Проусесс Системс"
Адрес: 123022, г. Москва, Звенигородское шоссе, д.18/20, корпус 1,
тел. (495) 663-77-73, ф. (495) 663-77-74
Испытательный центр
Федеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт
метрологической службы» (ФГУП «ВНИИМС»),
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС»
по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологииФ.В. Булыгин
«____»_____________ 2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 52665-13 | Система измерительно-управляющая установки №18 ООО "ЛУКОЙЛ-Волгограднефтепереработка" | Нет данных | ООО "ЛУКОЙЛ-Волгограднефтепереработка", г.Волгоград | 2 года | Перейти |
| 28030-04 | Комплексы хромато-масс-спектрометрические | Кристалл МС | ЗАО СКБ "Хроматэк", г.Йошкар-Ола | 1 год | Перейти |
| 34529-07 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии - АИИС КУЭ ООО "Транснефтьсервис С". ОАО "Магистральные нефтепроводы "Дружба". Измерительно-информационный комплекс НПС "Становая" | Нет данных | ЗАО "ОРДИНАТА", г.Москва | 4 года | Перейти |
| 66475-17 | Комплексы программно-технические микропроцессорной системы автоматизации нефтеперекачивающей станции "Шнейдер Электрик" | Нет данных | АО "НПО "Спецэлектромеханика", г.Брянск | 2 года | Перейти |
| 34408-07 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии - АИИС КУЭ ООО "Транснефтьсервис С". ОАО "Северо-Западные магистральные нефтепроводы". Измерительно-информационный комплекс НПС "Уральская" | Нет данных | ЗАО "ОРДИНАТА", г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
