Частотомеры аналоговые ZQ, ГРСИ 58685-14

Смотреть ГРСИ
58684-14

Номер госреестра:

58685-14

Наименование СИ:

Частотомеры аналоговые

Обозначение типа:

Производитель:

Фирма "Weigel Messgerate GmbH", Германия

Межповерочный интервал:

2 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

07.10.2019

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 57027

об утверждении типа средств измерений

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Частотомеры аналоговые ZQ

Назначение средства измерений

Частотомеры аналоговые ZQ (далее - частотомеры) предназначены для измерения

частоты в однофазных электрических цепях переменного тока.

Описание средства измерений

Частотомеры являются приборами магнитоэлектрической системы.

Принцип действия основан на взаимодействии магнитного поля, которое создаёт

постоянный магнит, с током в обмотке подвижной части, представляющая собой беглую

рамку с обмоткой. Угол поворота подвижной части механизма, а также стрелочного

указателя прибора, прямо пропорционален силе тока, идущего по обмотке рамки и,

соответствует действующему значению частоты сети.

Приборы имеют отсчётное устройство в виде неравномерной квадрантной шкалы с

нулевой отметкой на краю диапазона и стрелочного указателя (движение стрелки по ходу

часов с углом отклонения 90º). Корректор нуля – механический.

Конструктивно приборы выполнены в диэлектрических пластиковых корпусах, что

обозначено в модификациях буквой «К». Шкалы приборов являются сменными и имеют

различный диапазон измерений. Приборы щитового крепления.

Рабочее положение – вертикальное.

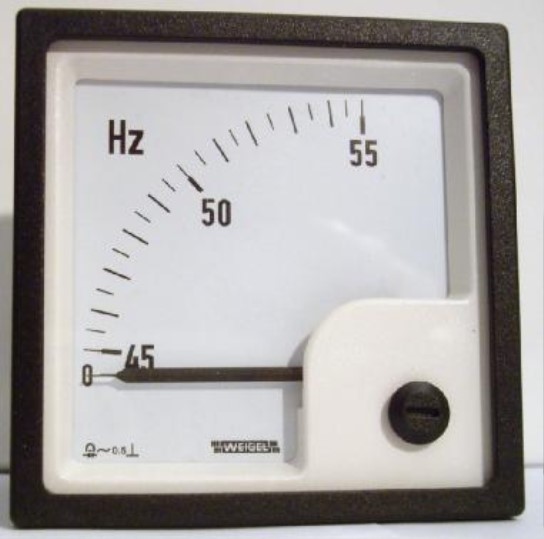

Фотография частотомера представлена на рисунке 1, на рисунке 2 – место

пломбирования наклейкой.

Частотомер аналоговый ZQ

Рис.1

Лист № 2

Всего листов 4

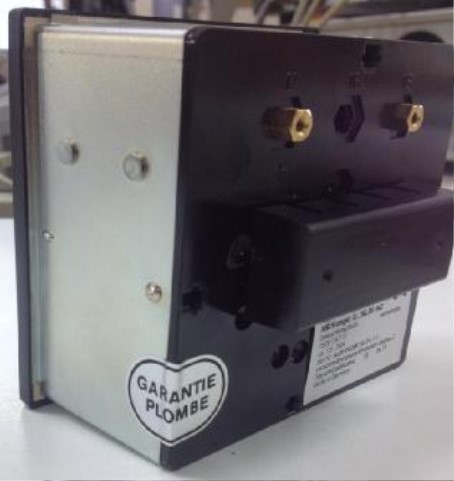

Место наклейки

Рис.2

Метрологические и технические характеристики

Наименование параметра

Класс точности

Диапазоны измеряемых частот, Гц:

Таблица 1

Нормируемое значение

0,5

45 – 55; 48 – 52; 55 – 65;

58- 62; 180 – 220; 360 – 440;

380 - 420

Номинальное напряжение переменного тока, В:

- для ZQ 48К;

- для ZQ 72К, ZQ 96К, ZQ 144К

110

57,7; 63,5; 100; 115; 120; 127;

208; 230; 289; 400; 415; 440;

500

150

150 и 300

150 и 600

от минус 15% до 10% Uном

0,75

1,5

Рабочее напряжение, В

-для ZQ 48К;

- для ZQ 72К, ZQ 96К

- для ZQ 144 К

Пределы допускаемого отклонения от номинального

напряжения, %

Пределыдопускаемойдополнительнойприведенной

погрешности, вызванной изменением положения прибора

от нормального положения в любом направлении на ±5º, %

Остаточное отклонение указателя приборов от нулевой

отметки шкалы, не более, мм

Время успокоения, не более, с

Потребляемая мощность, В·А

Группа механического исполнения по ГОСТ 22261-94

Средняя наработка на отказ, ч

Средний срок службы не менее, лет

65 000

Лист № 3

Всего листов 4

ZQ48К

ZQ72К

ZQ96К

ZQ144К

48×48×53

72×72×53

96×96×53

144×144×53

Таблица 2

146

Модификации

частотомеров

Длина шкалы, мм

Габаритные размеры,

мм

Масса, кг

0,13

0,30

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением

температуры окружающего воздуха на каждые 10 ºС в пределах рабочих условий, %.......±0,75

Температура окружающего воздуха при нормальных условиях применения, ºС..................23±2

Диапазон рабочих температур, ºС...............................................................от минус 10 до плюс 55

Диапазон температур транспортирования и хранения, ºС……………..от минус 25 до плюс 65

Относительная влажность воздуха, %........................................................................................до 75

Степень защиты по ГОСТ 14254-96:

- для корпуса…………………………………………………………………IP50, IP52 или IP54

- для клемм..................................................................................................................................IP20.

Знак утверждения типа

Знак утверждения типа наносится на корпус (шильдик) частотомера и на титульный

лист инструкции по эксплуатации.

Комплектность средства измерений

В комплект поставки счетчика входят:

- частотомер аналоговый ZQ,

- инструкция по эксплуатации,

- упаковочная коробка.

Поверка

Осуществляется по ГОСТ 8.422-81 «ГСИ. Частотомеры. Методы и средства поверки».

Основное оборудование, необходимое для поверки:

- частотомер электронно-счетный Ч3-85/3 (Госреестр 32359-06), диапазон измеряемых

частот (канал 1, сигналы синусоидальной и импульсной формы) 0,001 Гц – 150 МГц,

основная погрешность опорного генератора по частоте ± 1×10

-7

Гц за год.

Сведения о методиках (методах) измерений

Сведения отсутствуют.

Нормативные документы, устанавливающие требования к частотомерам аналоговым

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие

технические условия».

ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого

действия и вспомогательные части к ним. Часть 1. Определения и основные требования,

общие для всех частей».

Лист № 4

Всего листов 4

ГОСТ 7590-93 «Приборы аналоговые показывающие электроизмерительные прямого

действия и вспомогательные части к ним. Часть 4. Особые требования к частотомерам».

Документация фирмы-изготовителя.

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

- для применения вне сферы государственного регулирования обеспечения единства

измерений.

Изготовитель

ФирмаWeigel Meβgeräte GmbH, Германия. Trial:

Erlenstraβe 14, 90441 Nürnberg, Germany.

Заявитель

ООО «КРАСП-РУС»

199106, г.Санкт-Петербург, Площадь Морской Славы, д.1, Тел.: +7 (812) 401-44-87

sales@krasp-rus.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-

исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66;

E-mail:

office@vniims.ru

www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в

целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель Руководителя

Федерального агентства по техническому

Регулирования и метрологииФ.В. Булыгин

М.п.«___»________________2014 г.
