Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS Gmm-g3, Gms-g9 и Gms-g6a, ГРСИ 58675-14
Номер госреестра:
58675-14
Наименование СИ:
Аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS
Обозначение типа:
Gmm-g3, Gms-g9 и Gms-g6a
Производитель:
Фирма "GlobalTop Technology Inc.", Тайвань
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.10.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 57017
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аппаратуранавигационнаяпотребителейглобальныхнавигационных
спутниковых систем ГЛОНАСС/GPS Gmm-g3, Gms-g9 и Gms-g6a
Назначение средства измерений
Аппаратура навигационная потребителей глобальных навигационных спутниковых сис-
тем ГЛОНАСС/GPS Gmm-g3, Gms-g9 и Gms-g6a (далее - аппаратура) предназначена для из-
мерений текущих навигационных параметров, определения на их основе координат и скорости
потребителя.
Описание средства измерений
Принцип действия аппаратуры основан на измерении псевдодальностей, псевдофаз, доп-
леровских смещений частот по сигналам ГНСС ГЛОНАСС и GPS в частотном диапазоне L1,
определении на их основе текущих координат и скорости потребителя.
Конструктивно аппаратура представляет собой плату с входными и выходными разъе-
мами. Аппаратура оснащена модулем для работы со спутниковыми системами ГЛОНАСС и
GPS. К входным разъемам подключаются антенный блок аппаратуры навигационной, к вы-
ходным разъемам – ПЭВМ с программным обеспечением (при необходимости). Аппаратура
выпускается в трех вариантах исполнения: Gmm-g3, Gms-g9 и Gms-g6a. Варианты исполнения
отличаются используемым навигационным модулем, наличием встроенной антенны (у Gmm-
g3 антенна внешняя).
Обмен данными с аппаратурой осуществляется в соответствии с протоколом
NMEA 0183.

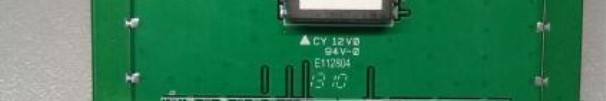

Внешний вид аппаратуры приведен на рисунках 1-3.

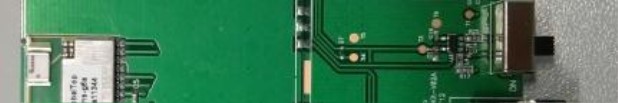

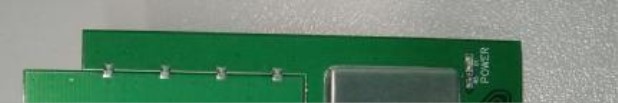

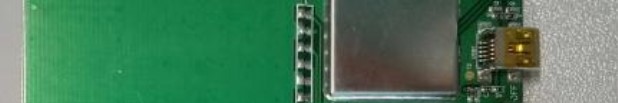

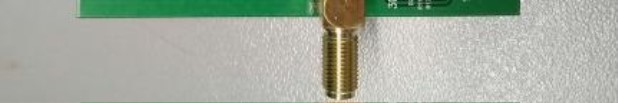

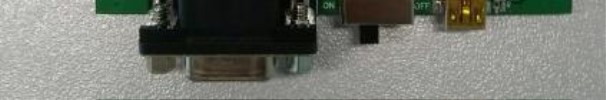

Рисунок 1 - Внешний вид аппаратуры Gmm-g3
место пломбировки
место нанесения
знака
утверждения
типа
Лист № 2
Всего листов 5

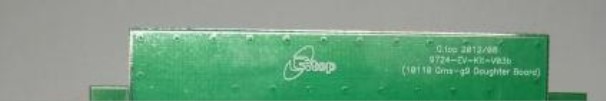

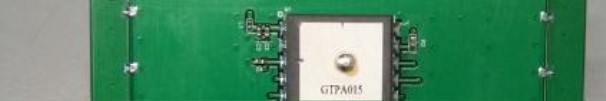

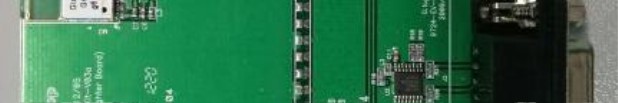

Рисунок 3 - Внешний вид аппаратуры Gms-g9

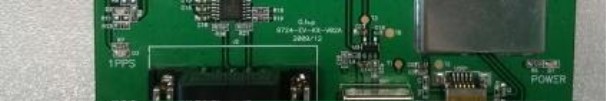

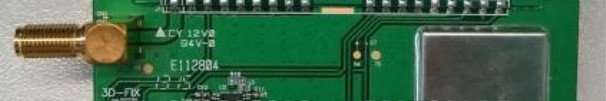

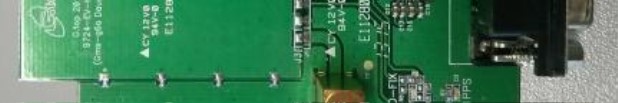

Рисунок 2 - Внешний вид аппаратуры Gms-g6a
место нанесения
место пломбировки
знака
утверждения типа
место пломбировки
место нанесения
знака
утверждения типа
Лист № 3
Всего листов 5
Программное обеспечение
AXN3.20_8030
AXN3.20_8033
AXN3.10_8005
Встроенное программное обеспечение (ПО) предназначено для управления режимами
работы аппаратуры.
Метрологически значимая часть ПО и измеренные данные не требуют специальных
средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1
Наименование
ПО
Идентифика-
ционноена-
именование ПО
Номерверсии
(идентификаци-
онный номер) ПО
Цифровой иден-
тификаторПО
(контрольная
сумма)
Алгоритмвы-
числения циф-
рового иденти-
фикатора ПО
Internal
Gmm-g3
FW AXN3.20_8030
_3333_96.11511
00.1
d9ab6d104011cf3МD5
52a97818cf10cdd
38
Internal
Gms-g9
FW AXN3.20_8033
_3333_96.11511
00.1
c5d27098614bd8МD5
317c1d3333065d
bd46
Internal
Gms-g6
FW AXN3.10_8005
_3333_96.11511
00.1
cdc6e048e0b25bdМD5
d7d14af9f2e7076
1e
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.
Метрологические и технические характеристики
±3,0
± 0,1
Метрологические и технические характеристики аппаратуры приведены в таблице 2.
Таблица 2
Наименование характеристикиЗначение характеристики
Доверительные границы допускаемой инструменталь-
ной погрешности (по уровню вероятности 0,67) опреде-
ления координат в плане при работе по сигналам ГЛО-
НАСС (L1, код СТ), GPS код (L1, код C/A) при скорости
движения до 200 м/с и геометрическом факторе (GDOP)
не более 4, м
Доверительные границы допускаемой инструменталь-
ной погрешности (по уровню вероятности 0,67) опреде-
ления скорости при работе по сигналам ГЛОНАСС (L1,
код СТ), GPS код (L1, код C/A) при скорости движения
до 200 м/с и геометрическом факторе (GDOP) не более
4, м/c
Напряжение питания от сети постоянного тока, Вот 3 до 4,3
Максимальная сила тока, потребляемая от цепи питания
при напряжении 3,3 В, мА35
Габаритные размеры (длина х ширина х высота), мм, не
более105x100x19
Масса, кг, не более 0,06
Рабочие условия эксплуатации:
-
диапазон рабочих температур, °Cот минус 40 до 85
-
амплитуда синусоидальной вибрации в диапазо-
не частот от 20 до 1000 Гц, м/с
2
100
Лист № 4
Всего листов 5
Знак утверждения типа
наносится в верхнем левом углу руководства по типографским способом или способом
компьютерной графики, на корпус аппаратуры в виде наклейки.
Комплектность средства измерений
Количество
1 шт. (вариант испол-
нения по заказу)
Комплект поставки аппаратуры приведен в таблице 3.
Таблица 3
Наименование
Аппаратура навигационная потребителей глобальных навигацион-
ных спутниковых систем ГЛОНАСС/GPS Gmm-g3, Gms-g9 и Gms-
g6a
Антенна ГЛОНАСС/GPS (только для модификации Gmm-g3)
Кабель интерфейсный (основной)
Руководство по эксплуатации
1 шт.
1 шт.
1 шт.
Поверка
осуществляется в соответствии документом 651-14-12 «Инструкция. Аппаратура навигацион-
ная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS Gmm-g3,
Gms-g9 и Gms-g6a. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» в июле 2014 г.
Основное средство поверки:
- имитатор сигналов СН-3803М (рег. № 54309-13), предел допускаемого среднего квадра-
тического отклонения (СКО) случайной составляющей погрешности формирования без-
запросной дальности до НКА КНС ГЛОНАСС и GPS по фазе дальномерного кода 0,1 м;
по псевдоскорости СКО 0,005 м/с;
Сведения о методиках (методах) измерений
Аппаратура навигационная потребителей глобальных навигационных спутниковых сис-
тем ГЛОНАСС/GPS Gmm-g3, Gms-g9 и Gms-g6a. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к аппаратуре
навигационной потребителей глобальных навигационных спутниковых систем
ГЛОНАСС/GPS Gmm-g3, Gms-g9 и Gms-g6a
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в trial государственного регулирования
обеспечения единства измерений
Аппаратура навигационная потребителей глобальных навигационных спутниковых сис-
тем ГЛОНАСС/GPS Gmm-g3, Gms-g9 и Gms-g6a используется для измерений навигационных
параметров с целью определения на их основе координат и скорости в случаях, предусмот-
ренных законодательством Российской Федерации о техническом регулировании.
Изготовитель
GlobalTop Technology Inc., Тайвань
No. 16, Nan-Ke 9th Road, Science-Based Industrial Park, Tainan 741, Taiwan
Заявитель
Обществосограниченнойответственностью«АврораМобайлТехнолоджис»
(ООО «АМТ»)
Юридический адрес: 196084, г. Санкт-Петербург, Лиговский пр., д. 289
Фактический адрес: 196084, г. Санкт-Петербург, ул. Заставская, д.5/1
Телефон / факс: +7 (812) 6773385, 6773390.
Лист № 5
Всего листов 5
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт физико-технических и радиотехнических измерений» (ФГУП
«ВНИИФТРИ»).
Юридический адрес: 141570, Московская область, Солнечногорский р-н, гор. поселе-
ние Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.
Тел./факс (495) 744-81-12, е-mail:
.
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств из-
мерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель руководителя
Федерального агентства по техническому
регулированию и метрологииФ.В. Булыгин
«___»______________2014 г.
М.п.
