Приложение к свидетельству № 56992
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы автоматические ETICA
Назначение средства измерений
Весы автоматические ETICA (далее – весы) предназначены для определения массы
упакованного товара в движении и распределения упаковок в зависимости от значения
разности между их массой и установленным номинальным значением, и маркировки
фасованных товаров.
Описание средства измерений
Принцип действия весов основан на преобразовании
силы тяжести взвешиваемого
груза,
находящегося на грузоприемном устройстве (далее - ГПУ) весов,
с помощью
весоизмерительного тензорезисторного датчика (далее датчик),
в аналоговый электрический
сигнал, изменяющийся пропорционально массе груза, и дальнейшем преобразовании этого
сигнала в цифровой вид с помощью устройства обработки аналоговых данных.
Далее сигнал поступает на вход компьютерного терминала (далее – терминал), где
значение массы груза индицируется на его цифровом дисплее.
Информация о массе взвешиваемого груза через интерфейсы RS 232, RS 485,
Ethernet, Wi-Fi, USB может быть передана на внешние устройства (ПК, принтеры, вторичные
дисплеи, сканеры считывания штрих-кода, программируемые логические контроллеры).
Весы выполнены на единой конструктивной основе и состоят из:
- грузоприемного устройства (далее - ГПУ), представляющего собой грузоприемную
платформу с заводским обозначением WP2 с датчиком и встроенным устройством обработки
аналоговых данных TD27, производства фирмы «Mettler-Toledo (Albstadt) GmbH», Германия.
На платформе устанавливается ленточный транспортер или роликовый конвейер, кроме того
ГПУ может быть оснащено дополнительными транспортерами или конвейерами для подачи
и перемещения взвешиваемого груза, при этом масса груза определяется автоматически, во
время его перемещении по транспортеру;
- компьютерного терминала ETМ, установленного на корпусе весов, с программным
обеспечением (ПО) (операционная система Windows 7 или Windows XPe, Linux, WePOS,
POSReady), которое позволяет регулировать скорость движения транспортера, параметры
сортировки, осуществлять ввод цены и расчет стоимости транспортируемого груза, и
выполнять другие сервисные функции;
- фотоэлементов и маркиратора (принтер с аппликатором). Фотоэлементы
предназначены для определения положения взвешиваемого объекта на конвейере и подачи
сигналов для начала процесса взвешивания и этикетирования;
Конструкция весов предусматривает возможность подключения дополнительных
устройств (например: металлодетектора, сканера штрих-кодов, интеграционных комплектов
к упаковочным машинам, устройств для сортировки и отбраковки продукта, комплекта для
изменения положения принтера и др.).
Весы имеют следующие устройства и функции:
- устройство первоначальной установки нуля весов (ГОСТ Р 54796-2011,
п. 3.2.10.12);
-устройствоавтоматическойиполуавтоматическойустановкинуля
(ГОСТ Р 54796-2011, п.п. 3.2.10.11, 3.2.10.10);
- устройство слежения за нулем (ГОСТ Р 54796-2011, п. 3.2.10.13);
- устройство взвешивания тары (ГОСТ Р 54796-2011, п. 3.2.10.16);
- устройство предварительного задания массы тары (ГОСТ Р 54796-2011, п.
3.2.10.17);
Лист № 2
Всего листов 7
- устройство для этикетирования массы и стоимости взвешенного изделия
(ГОСТ Р 54796-2011, п.3.1.3.3;
- вычисления стоимости товара по заданной цене;
- быстрого доступа к наименованию товаров, их ценам и хранению в
энергонезависимой памяти результатов взвешиваний и стоимости товаров;
- ввода абсолютных или процентных скидок с цены за килограмм или стоимости;
- выдачи отчета по расфасовке для отдельного товара и всех товаров за день или за
определенный период;
- возможности выбора счетчика по массе товара или по количеству упаковок;
- функции самодиагностики и информации для оператора о возникших ошибках.
Модификации изготавливаемых весов, отличаются максимальными нагрузками,
габаритными размерами транспортера, рабочей скоростью грузового конвейера и при заказе
имеют вид:
ETICA X Y Z 0 (– G) (i),
где X – обозначение исполнения компьютерного терминала ЕТМ:
«1» - терминал с монохромным дисплеем и функционально-цифровой клавиатурой;
«2» - терминал с монохромным или цветным дисплеем с диагональю 5,7’ и
функционально-цифровой клавиатурой;
«3», «4» - терминал с цветным сенсорным дисплеем;
«5» - промышленное исполнение терминала в корпусе из нержавеющей стали с
цветным дисплеем с диагональю 5,7’
«7» - промышленное исполнение терминала в корпусе из нержавеющей стали с
цветным сенсорным дисплеем диагональю 10,4’;
Y – тип - автоматическая система с тремя транспортёрами используемого принтера:
«3» - принтер со скоростью печати до 35 этикеток в минуту;
«4» - принтер со скоростью печати до 70 этикеток в минуту;
Z – количество ленточных транспортеров или роликовых конвейеров – 0, 1, 2, 3 или 4;
(G) – дополнительный усовершенствованный принтер с автоматической регулировкой
места нанесения этикетки;
(i) – возможность подключения упаковочного оборудования.
Примеры общего вида весов показаны на рисунках 1 - 3.

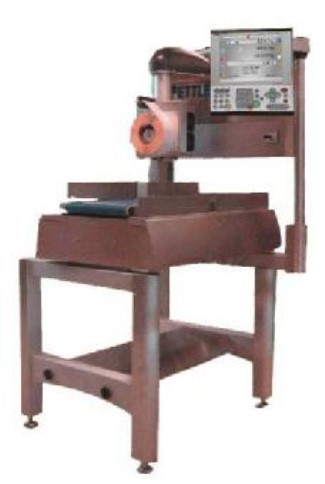

Рисунок 1
–
Модификация весов с одним транспортером и автоматическим
нанесением этикеток
Лист № 3
Всего листов 7

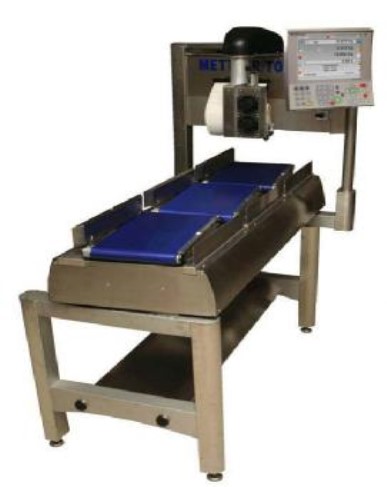

Рисунок 2
–
Модификация весов с двумя
транспортёрами

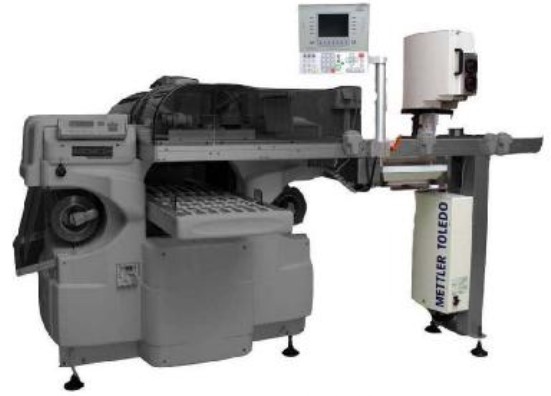

Рисунок 3
–
Модификация весов с тремя
транспортёрами
Защита от несанкционированного доступа к настройкам и данным измерений
обеспечивается защитными пломбами (наклейками) на задней поверхности терминала и
ГПУ, как показано на рисунках 4 - 8.

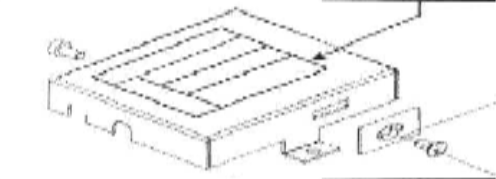

Рисунок 4 – Схема пломбирования устройства обработки аналоговых данных TD27

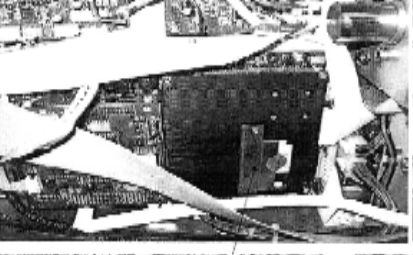

Рисунок 5 – Пломбировка платы памяти терминала
Лист № 4
Всего листов 7

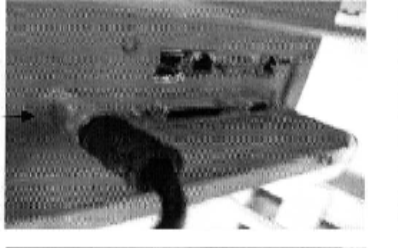

Рисунок 6 – Пломбировка места соединения преобразователя TD27
и центральной платы терминала

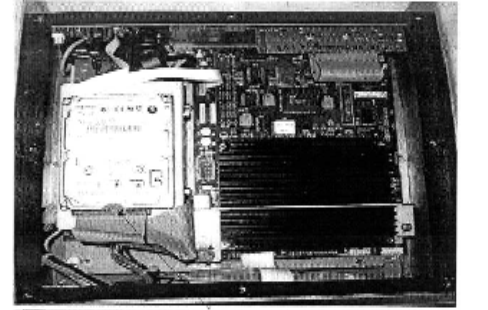

Рисунок 7
–
Пломбировка центральной цифровой платы терминала

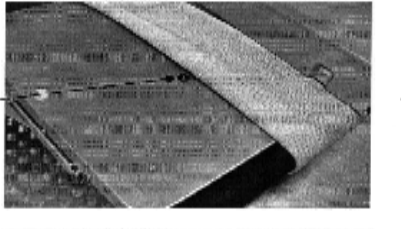

Рисунок 8 – Место нанесения пломбы в виде наклейки на транспортер
На корпусе весов прикреплена табличка (разрушающаяся при ее удалении),
содержащая следующую маркировку:
– наименование и обозначение весов;
– товарный знак предприятия-изготовителя;
– класс точности по ГОСТ Р 54796-2011;
– значение максимальной нагрузки (Max);
– значение минимальной нагрузки (Min);
– значение производительность (максимальной);
– значение поверочного деления (е);
– знак утверждения типа средств измерения;
– напряжение и частота питания;
– серийный номер весов по системе нумерации предприятия-изготовителя.
Лист № 5
Всего листов 7
Программное обеспечение
Весы имеют встроенное ПО, которое делится на метрологически значимое и
метрологически незначимое.
Метрологически незначимое ПО хранится на центральной плате памяти терминала.
МетрологическизначимоеПОхранитсявзащищеннойотдемонтажа
перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП TD27, и
загружается на заводе-изготовителе с использованием специального оборудования. ПО не
может быть модифицировано, загружено или прочитано через какой-либо интерфейс после
загрузки. Доступ к изменению метрологических значимых параметров осуществляется
только в сервисном режиме работы весов, вход в который защищен административным
паролем и невозможен без применения специализированного оборудования производителя.
Кроме того, защита от несанкционированного доступа к настройкам и данным
измерений обеспечивается защитными пломбами (наклейками) на задней поверхности
терминала и ГПУ.
Идентификационным признаком ПО служит номер версии, который отображается на
дисплее терминала при включении весов в сеть или может быть вызван через меню ПО
терминала.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационное
наименование ПО
Номер версии
(идентификационный
номер) ПО
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
Алгоритм
вычисления
цифрового
идентификатора ПО
TD 27
*-*-
TD 27.xx.x
(xx=0…99)
где х принимает значения от 1 до 9.
* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или
прочитано через какой-либо интерфейс после опломбирования
Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010
соответствует уровню «С».
отклонениясреднего
неавтоматической
работе весов, г
Интервал
nвзвешивания,
кг
вичной
вичной
Метрологические и технические характеристик
Класс точности по ГОСТ 54796-2011 ....................................................................................... Y(a)
Значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного
интервала (е), действительной цены деления (d), числа поверочных интервалов (n),
интерваловвзвешивания,пределовдопускаемойпогрешностиприповеркеи
производительности весов приведены в таблице 2.
Таблица 2
Пределы допускаемого
Пределы допускаемой
значения погрешности
погрешности (mpe) при
Max, Min, е = d,приавтоматической
кгкггработе весов, г
при пер -
в эксплу-
при пер-
в эксплу-
поверке
тации
поверке
атации
123456789
От 0,02 до 0,5 включ. ± 1,0 ± 1,5 ± 0,5 ± 1,0
3 0,02 1 3000 Св. 0,5 до 2 включ. ± 1,5 ± 2,5 ± 1,0 ± 2,0
Св. 2до 3 включ. ± 2,0 ± 3,5 ± 1,5 ± 3,0
Лист № 6
Всего листов 7
3000/
3000
3000/
2400
Продолжение таблицы 2
1234567
От 0,04 до 1 включ. ± 2,0 ± 3,0
60,0423000 Св. 1 до 4 включ.± 3,0± 5,0
Св. 4 до 6 включ.± 4,0± 7,0
От 0,02 до 0,5 включ. ± 1,0 ± 1,5
Св. 0,5 до 2 включ. ± 1,5 ± 2,5
3/60,021/2Св. 2 до 3 включ.± 2,0± 3,5
Св. 3 до 4 включ. ± 3,0 ± 5,0
Св. 4 до 6 включ. ± 4,0 ± 7,0
От 0,04 до 1 включ. ± 2,0 ± 3,0
Св. 1 до 4 включ. ± 3,0 ± 5,0
6/120,042/5Св. 4 до 6 включ.± 4,0±7,0
Св. 6 до 10 включ.± 7,5 ±12,5
Св.10 до 12 включ. ± 10,0 ±17,5
89
± 1,0 ± 2,0
± 2,0 ± 4,0
± 3,0 ± 6,0
± 0,5± 1,0
± 1,0± 2,0
± 1,5± 3,0
± 2,0 ± 4,0
± 3,0 ± 6,0
± 1,0 ± 2,0
± 2,0 ±4,0
± 3,0 ±6,0
± 5,0 ±10,0
± 7,5 ±15,0
Диапазон выборки массы тары, % от НПВ ............................................................................... 100
Производительность взвешивания, упаковок/мин, не более ..................................................... 70
Диапазон рабочих температур, °С ............................................................ от минус 10 до плюс 40
Параметры адаптера сетевого питания:
- входное напряжение, В ................................................................................................. 220
+10%
-15%
- частота, Гц ................................................................................................................................ 50
±
1
Потребляемая мощность, В
×
А ..................................................................................................... 500
Габаритные размеры весов, мм, ........................................................................ 2000 x 1500 x 1700
Масса весов, кг, не более ............................................................................................................. 250
Средний полный срок службы, лет ................................................................................................ 8
Знак утверждения типа
наносится фотохимическим способом на маркировочную табличку, закреплённую на
корпусе и типографским способом на титульные листы эксплуатационной документации.
Комплектность средства измерений
Весы автоматические ETICA - 1 шт.
Руководство по эксплуатации - 1 экз.
Поверка
осуществляется по документу МЦКЛ.0152.МП «Методика поверки», утвержденному ЗАО
КИП «МЦЭ» 14.07.2014 г.
Основноеповерочноеоборудование-гириклассаточностиМ
1-2
по
ГОСТ OIML 111-2009, весы по ГОСТ OIML R 76-1-2011 с пределами допускаемой
погрешности не менее 1/5 погрешности поверяемых весов.
Сведения о методиках (методах) измерений
изложены в руководстве по эксплуатации «Весы автоматические ETICA. Руководство по
эксплуатации».
Нормативные и технические документы, устанавливающие требования к весам
автоматическим ETICA
1 ГОСТ Р 54796-2011 «Устройства весоизмерительные автоматического действия.
Часть 1. Метрологические и технические требования. Методы испытаний».
Лист № 7
Всего листов 7
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы».
3 Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
осуществление торговли.
Изготовитель
Фирма «Mettler-Toledo (Albstadt) GmbH», Германия
Postfach 250 D-7470 Albstadt
Заявитель
Закрытое акционерное общество «Меттлер-Толедо Восток»
(ЗАО «Меттлер-Толедо Восток»), г. Москва
Юридический адрес: 101000 г. Москва, Сретенский бульвар, д.6/1, стр.1 комн.8, 10,6
Фактический адрес: 101000 г. Москва, Сретенский бульвар, д.6/1, стр.1 комн.8, 10, 16
Тел.: (495)651-98-86, 621-92-11
Факс: (499)272-22-74, (495)621-63-53, 621-78-68
E-mail:
Http:
Испытательный центр
Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ»,
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Тел./факс (495) 491-78-12
e-mail:
Аттестат аккредитации ГЦИ СИ ЗАО КИП «МЦЭ» по проведению испытаний средств
измерений в целях утверждения типа № 30092-10 от 01.05.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»__________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 66159-16 | Сигнализаторы загазованности | АСК-М, АСК-У | ООО ПКП "Автоматические Системы Контроля-Газ", г.Саратов | 1 год | Перейти |
| 40269-08 | Весы вагонные электромеханические для статического взвешивания | РЕКОН-В | ООО "КАСцентр", г.Москва | 1 год | Перейти |
| 15297-96 | Весы | TGN | Фирма "Omega bilance s.p. a.", Италия | 1 год | Перейти |
| 6002-77 | Весы платформенные передвижные шкальные с НПВ 500 кг | 4128П500 | Нет данных | 1 год (ГОСТ 8.002-71) | Перейти |
| 33802-07 | Весы электронные напольные | Меркурий 330 | ООО "АСТОР ТРЕЙД", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
