Номер госреестра:
58636-14
Наименование СИ:
Измерители мощности
Обозначение типа:
PR300
Производитель:
Фирма "Yokogawa Electronics Manufacturing Korea Co., Ltd.", Корея
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.07.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56971
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители мощности PR300
Назначение средства измерений
Измерители мощности PR300 (далее измерители) предназначены для измерения и
отображения значений напряжения и силы переменного тока, электрической мощности, по-
требляемой электрической энергии и частоты напряжения переменного тока в однофазных и
трёхфазных сетях переменного тока.
Метрологическиеитехническиехарактеристикиизмерителейпозволяют
использовать их как автономно, так и в составе автоматизированных информационно-
измерительных систем.
Описание средства измерений
Измерители осуществляют измерения и регистрацию электроэнергетических величин
в электрических сетях переменного тока. Измерители имеют разъёмы для измерения силы
тока и разъёмы для измерения напряжения и могут использоваться для прямого
подключения к сети и для подключения через трансформаторы тока и напряжения.
Измерители выполняют аналого-цифровое преобразование мгновенных значений
гармонических входных сигналов с последующим вычислением значений измеряемых
величин из полученного массива данных в соответствии с программой.
Конструктивно измерители выполнены в ударопрочном корпусе и представляют
собой портативные цифровые приборы. Внешний вид измерителей представлен на
рисунке 1.

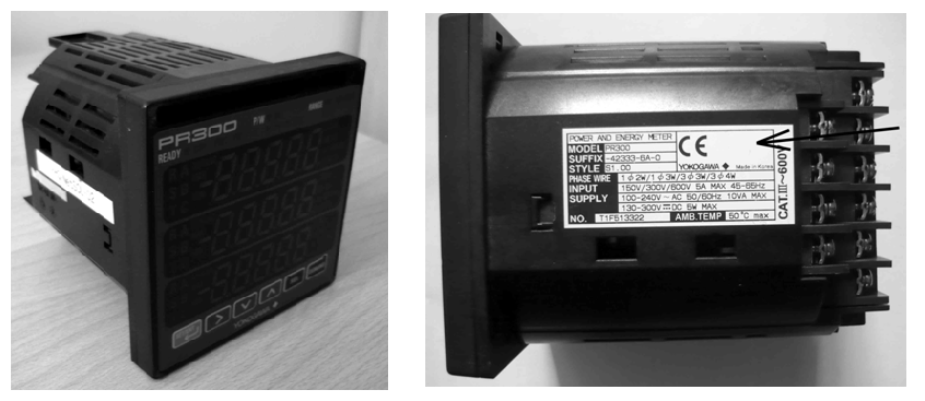

Рисунок 1 - Внешний вид измерителей.
Стрелкой показано место нанесения знака утверждения типа.
В измерителях предусмотрена возможность отображения значений коэффициента
мощности, реактивной и полной энергии, реактивной и полной мощности, вычисляемых на
основе измеренных параметров.
Связь измерителей с ЭВМ осуществляется с использованием цифровых интерфейсов
Ethernet и RS-485.
Передача измеренных и вычисленных данных в системы верхнего уровня возможна в
виде аналогового сигнала величиной от 4 до 20 мА или импульсного сигнала. Аналоговый и
Лист № 2
Всего листов 4
импульсный выходы могут присутствовать в комплектации пробора опционально. Также
опционально измеритель может быть оснащен релейным выходом сигнализации предельных
значений измеряемых параметров.
На передней панели измерителей находятся: светодиодный дисплей и клавиши
управления.
Питание измерителей осуществляется от источника переменного или постоянного
тока.
Программное обеспечение
Программное обеспечение измерителей встроено в защищённую от записи память
микроконтроллера, что исключает возможность его несанкционированных настроек и
вмешательств, приводящих к искажению результатов измерений. Идентификационные
данные программного обеспечения измерителей представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения измерителей
Наименование про-Идентификаци-Номер версииЦифровойАлгоритм вы-
граммного обеспечения онноепрограммного идентификаторчисления цифро-
наименованиеобеспеченияпрограммногового идентифи-
программного обеспечениякатора про-
обеспечения граммного обес-
печения
БПО (базовое про-ОтсутствуетRev.04ОтсутствуетОтсутствует
граммное обеспечение)
Защита программного обеспечения от непреднамеренных и преднамеренных изме-
нений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики
Основные метрологические и технические характеристики измерителей приведены в
таблицах 2-3.
Таблица 2 – Метрологические характеристики
Измеряемая величина
Диапазон измерений
Пределы допускаемой основной
погрешности измерений
1
3
Напряжение переменного
тока
1
, В
± (0,25 % от диапазона измерений)
Сила переменного тока
1
, А
2
от 0 до 150 В
от 0 до 300 В
от 0 до 600 В
от 0 до 1 А
от 0 до 5 А
± (0,25 % от диапазона измерений)
Частота напряжения
переменного тока, Гц
от 45 до 65 Гц
± 0,5 Гц
Активная мощность
1
, Вт
от 0 до 150 Вт
от 0 до 300 Вт
от 0 до 600 Вт
от 0 до 750 Вт
от 0 до 1500 Вт
от 0 до 3000 Вт
± (0,5 % от диапазона измерений)
Лист № 3
Всего листов 4
Окончание Таблицы 2
1
2
3
Активная энергия
-
Основная и дополнительные
погрешности соответствуют
ГОСТ 31819.22-2012 (класс 0,5S)
Сила постоянного тока
2
, мА
от 4 до 20 мА
± (0,5 % от полной шкалы)
Примечание
1 Пределыдиапазонов измерений активной мощности,силы переменного тока,
напряженияпеременного тока указаны для однофазной двухпроводной схемы
непосредственного (бестрансформаторного) подключения
2 Выходной сигнал измерителя
Таблица 3 – Технические характеристики
Наименование характеристики
Значение
Диапазон рабочих температур,
°
С
от 0 до + 50
0,05 % от диапазона измерений /
°
С
от 20 до 90
128 х 110 х 110
Температурный коэффициент в пределах рабочего
диапазона для температур менее +21
°
С и более +25
°
С
Относительная важность (при температуре окружаю-
щей среды 23
°
С ), %
Габаритные размеры, включая крышку клеммного
блока (длина х ширина х высота), мм
Масса, г, не более
600
Знак утверждения типа
Знак утверждения типа наносится на наклейку на корпус измерителя и на титуль-
ные листы эксплуатационных документов.
Комплектность средства измерений
В комплект поставки входят:
измеритель
монтажные принадлежности
руководство по эксплуатации
методика поверки
- 1шт.;
- 1компл.;
- 1шт.;
- 1шт.
Поверка
Поверка осуществляется в соответствии с документом МП 58636-14 «Измерители
мощности PR300. Методика поверки», утвержденным ФГУП «ВНИИМС» 10.07.2014 г.
Основное оборудование, необходимое для поверки:
- калибраторуниверсальныйН4-6(диапазон воспроизведения напряжения
переменного тока: от 15 до 600 В; пределы допускаемой погрешности:
±
0,008 %; диапазон
воспроизведения силы переменного тока: от 0,01 до 5 А; пределы допускаемой погрешности:
±
0,008 %);
- генератор сигналов низкочастотный Г3-110 (диапазон воспроизведения значений
частоты: от 0,1 Гц до 2 МГц; пределы допускаемой погрешности:
±
0,3 %);
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
Измерители мощности PR300. Руководство по эксплуатации
Нормативные документы, устанавливающие требования к измерителям мощности
PR300
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие тех-
нические условия»
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного
тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точно-
сти 0,2S и 0,5S» (класс 0,5S)
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Применяется при выполнении работ по оценке соответствия промышленной продук-
ции и продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям.
Изготовитель
Фирма «Yokogawa Electronics Manufacturing Korea Co., Ltd.», Республика Корея.
Адрес: (Cheongcheon-dong) 82, Bupyeong-daero 297beon-gil, Bupyeong-gu, Incheon, 403-858,
Korea, Республика Корея.
Заявитель
Общество с ограниченной ответственностью «Иокогава Электрик СНГ» (ООО «Иокогава
Электрик СНГ») , г. Москва
Адрес: 129090, г. Москва, Грохольский пер., д.13, строение 2.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«____» ____________ 2014 г.
М.п.
