Приборы для измерения объема утечек газа через негерметичную "свечную" запорную арматуру Измеритель свечных утечек - ИСУ-2, ГРСИ 58626-14
Номер госреестра:
58626-14
Наименование СИ:
Приборы для измерения объема утечек газа через негерметичную "свечную" запорную арматуру
Обозначение типа:
Измеритель свечных утечек - ИСУ-2
Производитель:
ООО НТЦ "ИСКАТЕЛЬ", г.Пенза
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.08.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56959
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для измерения объема утечек газа через не герметичную «свечную»
запорную арматуру – «Измеритель свечных утечек - ИСУ-2»
Назначение средства измерений
Приборы для измерения объема утечек газа через не герметичную «свечную» запорную ар-
матуру – «Измеритель свечных утечек - ИСУ-2» (далее ИСУ-2), предназначены для измерений
объемного расхода утечек газа, приведенногокстандартнымусловиям (притемпературе 20 °Сидав-
лении101325 Па), через негерметичность затвора «свечной» запорной арматуры (СЗА).
Описание средства измерений
Принцип действия основан на фиксации повышения давления газа в «свечной» трубе с
заданными параметрами - диаметр и длина трубы от СЗА до установленного в оголовке «свечи»
измерителя, и прохождения потока газа за период времени через сужающее устройство перемен-
ного сечения.
ИСУ-2 состоит из:
-
пульта оператора ПО;
-
малого измерителя ИМ-100 для «свечей» диаметром от 50 до 100 мм;
-
большого измерителя ИБ-400 для «свечей» диаметром от 150 до 400 мм (со сменными
герметизаторами).
Пульт оператора предназначен для обработки сигналов поступающих от измерителя
ИМ-100 или ИБ-400 по радиоканалу и ввода данных необходимых для расчета расхода утечки
газа (внутренний диаметр и длина трубы).
Измерители ИМ-100 и ИБ-400 измеряют давление, температуру и расход газа в свечной
трубе, преобразовывают данные для передачи их по радиоканалу на пульт оператора.

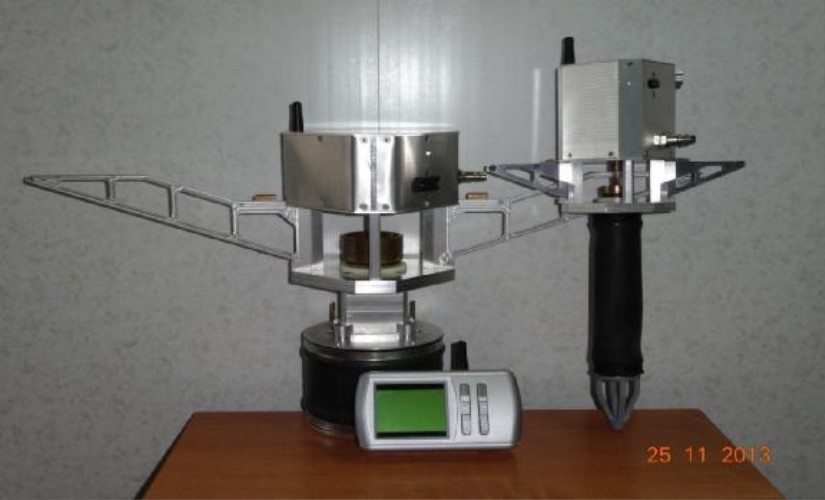

Общий вид блоков измерителя свечных утечек ИСУ-2 представлен на рисунке 1.
Рисунок 1 - Общий вид ИСУ-2 - ИБ-400, ИM-100, ПО
Лист № 2
Всего листов 5
Все корпуса выполнены из сплава алюминия. Для защиты от несанкционированного дос-
тупа ИМ-100, ИБ-400 и пульт оператора пломбируются оттиском клейма на головке винта креп-
ления корпуса сбросного клапана-сужающего и пломбы «Крабсил». Схема пломбирования пред-
ставлена на рисунке 2.

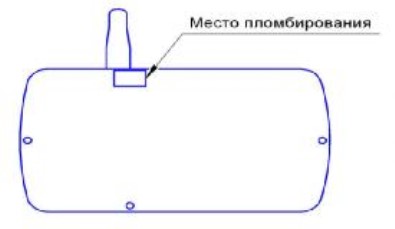

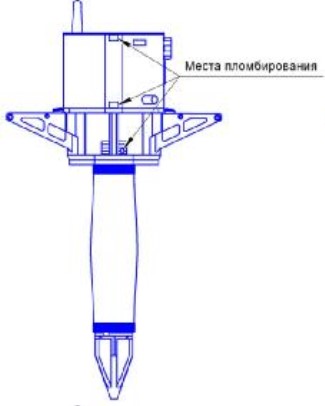

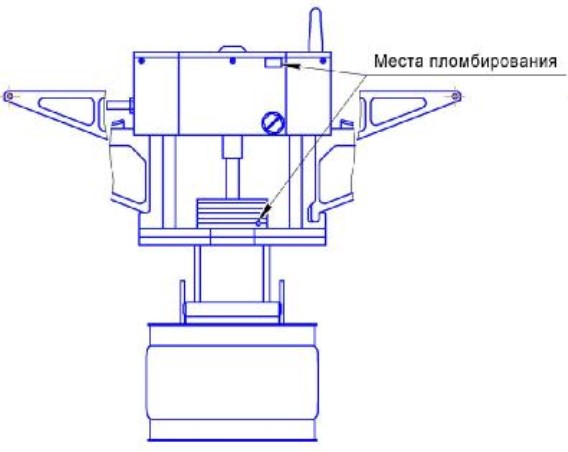

Рисунок 2 – Схема пломбирования ИМ-100, ИБ-400, ПО.
Программное обеспечение
Программное обеспечение измерителя свечных утечек ИСУ-2 является встроенным. Программ-
ное обеспечение измерителя свечных утечек ИСУ-2 обеспечивает непрерывный контроль давле-
ния и температуры газа в трубопроводе обследуемой свечной запорной арматуры, контроль ат-
мосферного давления и величину открытия сбросного клапана-сужающего устройства. На осно-
вании измеренных данных, полученных от измерителей ИМ-100 или ИБ-400, вычисляется объем
утечки газа через негерметичность в свечной запорной арматуре.
Утечка вычисляться методом измерения объемного расхода газа. Результат отображается
на экране пульта оператора.
Встроенное программное обеспечение имеет возможность выбора удобных для операто-
ра единиц измерения.
Идентификационные параметры программного обеспечения указаны в таблице 1.
Лист № 3
Всего листов 5
Т а б л и ц а 1
Идентификационное
наименование
программного
обеспечения
Номер версии
(идентифика-
ционный
номер)
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма исполняе-
мого кода)
Другие
иденти-
фикаци-
онные
данные
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
console.hex
1.2
0x4D4А
—
CRC16
measure.hex
1.2
0x6251
—
CRC16
Метрологические характеристики измерителя свечных утечек ИСУ-2 нормированы с
учетом влияния программного обеспечения.
Встроенное программное обеспечение, реализуемое в ИСУ-2, защищено от несанкцио-
нированного доступа к настройкам при помощи пломбирования. На основании результатов про-
верок уровень защиты ПО измерителя свечных утечек ИСУ-2 от непреднамеренных и преднаме-
ренных изменений соответствует уровню «С». Метрологически значимая часть ПО СИ и изме-
ренные данные достаточно защищены с помощью специальных средств защиты от преднамерен-
ных изменений.
Метрологические и технические характеристики
± (3,7 + 0,0025/Q*)
50
12
Значение параметра
газ
0,00006 – 2
0,00006 – 5
3,7
380
220
6
от минус 10 до плюс 50
16
1ExibIIAT6 Х
0,5
1,0
1,98
IP41
IP13
IP03
433
6000
Т а б л и ц а 2
Наименование параметра
Измеряемая среда
Диапазон измерений объёмного расхода газа ИМ-100, м
3
/мин
Диапазон измерений объёмного расхода газа ИБ-400, м
3
/мин
Пределы допускаемой относительной погрешности при измере-
нии объемного расхода газа, %
Напряжение питающего аккумулятора, В
Максимальный ток потребления:
пульт оператора (с подсветкой экрана), мА
ИМ-100, ИБ-400, мА
Время непрерывной работы (при 20 °C), ч, не менее
Диапазон температур измеряемой среды, °С
Максимальное давление измеряемой среды, кПа, не более
Взрывозащищенность ПО, ИМ-100, ИБ-400: искробезопасная
электрическая цепь по ГОСТ Р51330.10 -99
Масса пульта оператора, кг, не более
Масса, ИМ-100, кг, не более
Масса, ИБ-400 (без герметизатора), кг, не более
Дальность действия радиоканала между пультом оператора и
ИМ-100, ИБ-400 (прямая видимость), м, не более
Степень защиты от внешних воздействий по ГОСТ 14254-96:
Пульт оператора
ИМ-100
ИБ-400
Частота радиоканала, МГц
Средний срок службы измерителя, лет (при периодической за-
мене резиновых уплотнений), не менее
Средняя наработка на отказ, ч, не менее
* Q - значение объемного расхода газа в м
3
/мин
Лист № 4
Всего листов 5
от минус 10 до плюс 50;
Условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность окружающего воздуха
при температуре +35ºС, %, не более
- атмосферное давление, кПа
95;
от 84 до 106,7;
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и фото-
способом на маркировочные таблички пульта оператора, измерителей ИМ-100 и ИБ-400.
ИСУ-2 (ПО, ИМ-100, ИБ-400)
3
1 шт.
6
1 шт.
Комплектность средства измерений
№
п/п
НаименованиеОбозначениеКоличествоПримечание
1
2
Аккумулятор питания
1 шт.
6 шт.
Зарядное устройство
(~220/4,2 ─ 12/4,2 В)
Кейс
4
5
Насос
2 шт.
1 шт.
7
Шланг для накачивания герме-
тизирующих камер измерителей
Смазочный материал
2 шт.
8 Руководство по эксплуатации
ПС2.700.000.РЭ1 шт.
9 Паспорт
ПС2.700.000. ПС1 шт.
10 Инструкция по поверкеПС2.700.000. МП1 шт.
Поверка
осуществляется в соответствии с документом ПС2.700.000 МП "Инструкция. ГСИ. Прибор для
измерения объема утечек газа через не герметичную «свечную» запорную арматуру – «Из-
меритель свечных утечек - ИСУ-2». Методика поверки", утвержденным ГЦИ СИ ФГУП
"ВНИИР" в ноябре 2013 г.
Основное поверочное оборудование:
-
установка поверочная газовая: диапазон расхода от 0,003 до 300 м
3
/ч, с пределом допускае-
мой относительной погрешности ± 0,3 %,
-
барометр-анероид метеорологический БАММ-1, диапазон измерений от 80 до 106 кПа, по-
грешность ±2 кПа;
-
измерители давления многофункциональные ПРОМА-ИДМ предел допускаемой основной
погрешности в процентах от верхнего предела измерений, для токового выхода, не более ±1
%;
-
частотомер XP-64/ Диапазон измеряемых частот от 0,1 Гц до 1000 МГц.
Сведения о методиках (методах) измерений
Сведения о методах измерения отсутствуют.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к измерителю
свечных утечек ИСУ-2:
1. ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов.
Общие технические условия".
2. ТУ4213-015-53720036-13Приборы для измерения объема утечек газа через не гер-
метичную «свечную» запорную арматуру – «Измеритель свечных утечек - ИСУ-2». Техниче-
ские условия.
Рекомендации по областям применения в сфере государственного регулирования обеспече-
ния единства измерений
-
осуществление производственного контроля за соблюдением установленных законода-
тельством Российской Федерации требований промышленной безопасности к эксплуатации
опасного производственного объекта.
Изготовитель:
Общество с ограниченной ответственностью Научно-технический Центр "ИСКАТЕЛЬ"
РФ, 440018, г. Пенза, ул. Суворова, д. 158, офис 36
Тел/факс (8412) 49-74-94
e-mail:
Испытательный центр:
Государственный центр испытаний средств измерений Федеральное государственное унитарное
предприятие «Всероссийский научно-исследовательский институт расходометрии».
Юридический адрес: 420088 г. Казань, ул.2-я Азинская, 7А, телефон (843) 272-70-62, факс (843)
272-00-32, электронная почта:
.
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИР» по проведению испытаний средств измерений
в целях утверждения типа № 30006-09 от 16.12.2009 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии____________________Ф.В. Булыгин
М.п."____" ___________2014 г.
