Номер госреестра:
58617-14
Наименование СИ:
Колонки топливораздаточные
Обозначение типа:
SRT
Производитель:
Компания "Wenzhou Blue Sky Electronic Equipment Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.09.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56950
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Колонки топливораздаточные SRT
Назначение средства измерений
Колонки топливораздаточные SRT (далее - колонка) предназначены для измерений
объема различных видов топлива (бензин, дизельное топливо), выдаваемого в топливные баки
автотранспортных средств и тару потребителя в режиме самообслуживания.
Описание средства измерений
Принцип действия колонок состоит в следующем: топливо из резервуара при помощи
насоса с газоотделителем через обратный клапан, фильтр поступает в измеритель объема
поршневого типа, далее через электромагнитный клапан, раздаточный рукав с пистолетом
выдается в бак транспортного средства или тару потребителя.
В колонках реализован прямой метод измерения объема топлива измерителем объема
поршневого типа, проходящего через колонку, в единицах объема.
При протекании топлива через измеритель объема поршневого типа возникает раз-
ность давлений на его входе и выходе, под действием которого поршень совершает возвратно-
поступательное движение, топливо при этом вытесняется из измерительной камеры.
Поступательное движение поршней вместе с кулисами преобразуется во вращательное
движение коленчатого вала, которое через соединительную муфту передается на вал датчика
импульсов.
Вращательное движение вала датчика преобразуется в последовательность электриче-
ских импульсов, поступающих в электронно-вычислительное устройство, в котором они пре-
образуются в измеряемый объём, передаваемый далее через интерфейс RS485 в цифровом ко-
де.
Задание дозы топлива и включение колонок производит оператор на пульте, находя-
щемся непосредственно на колонке, или с пульта дистанционного управления.
Колонки осуществляют выдачу топлива, измерение, индикацию его объема и расчет
стоимости выданного топлива. Сброс показания разового учета выданного объема топлива в
нулевое положение производится автоматически при снятии раздаточного пистолета с колонки.
Колонки имеют 3 модификации (SRT-A, SRT-C, SRT-E), отличающиеся друг от друга
дизайном, номинальным расходом топлива, количеством видов топлива от одного до пяти, чис-
лом раздаточных рукавов, числом одновременно обслуживаемых потребителей, а также нали-
чием или отсутствием насоса в составе колонки. При наличии насоса в составе колонки обозна-
чение имеет предпоследнюю букву В, а при отсутствии насоса в составе колонки, применяется
погружной насос в резервуаре, в этом случае обозначение имеет предпоследнюю букву Q.
Колонки состоят из следующих основных элементов:
- корпуса;
- измерителя объема поршневого типа MJ85, изготовитель Zhejiang Maide Machine Co.,
Ltd, Китай;
- датчикаимпульсовPS100, изготовитель Zhejiang Maide Machine Co., Ltd, Китай;
- электронно-вычислительного устройства MM23, изготовитель компания Wenzhou
Blue Sky Electronic Equipment Co., Ltd, Китай;
- электромагнитного клапана MSF-20, изготовитель Wenzhou Yiheng Automation Sci-
ence & Technology Co., Ltd, Китай;
- электродвигателя топливного насоса YBB3341EA, изготовитель Tianjin Sida Electric
Motor Co., Ltd, Китай;
- моноблока насосного с фильтрами грубой очистки, газоотделителем и обратным
клапаном JBL-50, изготовитель Zhejiang Datian Machine Co., Ltd, Китай;
- фильтра тонкой очистки GL-2, изготовитель Zhejiang Datian Machine Co., Ltd, Китай,
размер ячеек 75 мкм, плотность ячеек 200 ячеек на кв. дюйм;
Лист № 2
Всего листов 6
- раздаточного крана (пистолет) M4, изготовитель Zhejiang Maide Machine C1o., Ltd,
Китай, с раздаточным рукавом длиной не менее 4 м.
Условное обозначение колонок при заказе: SRT-Х
1
Х
2
Х
3
Х
4
Х
5
Х
6
,
где STR - тип колонки по коду изготовителя;
Х
1
- обозначение модификации колонки: А, С, Е;
Х
2
- количество измерителей объема поршневого типа (видов топлива);
Х
3
- количество раздаточных кранов;
Х
4
– количество индикаторов;
Х
5
- тип гидравлики: В – всасывающий, Q – напорный;
Х
6
– предел максимального расхода: S – 50л/мин, H – 80л/мин и 120л/мин;
Внешний вид колонок показан на рисунках 1 – 3.
Рисунок 1 – Модификация
SRT-A
Рисунок 2 – Модификация
SRT-C
Рисунок 3 – Модификация
SRT-E
Схема пломбировки показана рисунках 4 - 6. Пломба с оттиском клейма поверителя
устанавливается на измерителе объема поршневого типа, датчике импульсов и на крышке
электронно-вычислительного устройства.

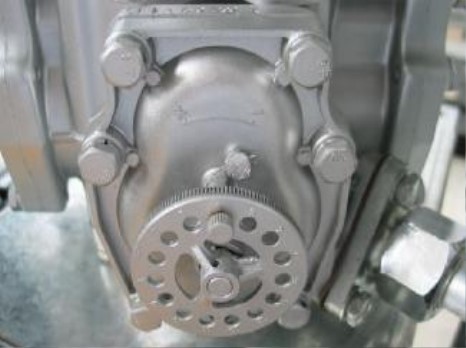

Рисунок 4 - Пломбировка регулировочного
винта измерителя объёма поршневого типа
MJ85

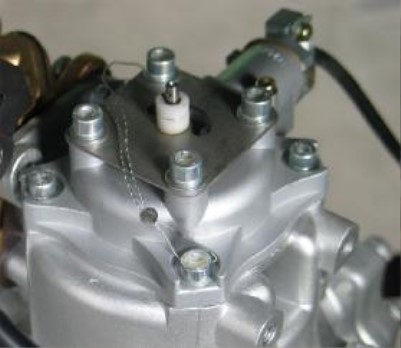

Рисунок 5 - Пломбировка датчика
импульсов PS100
Лист № 3
Всего листов 6

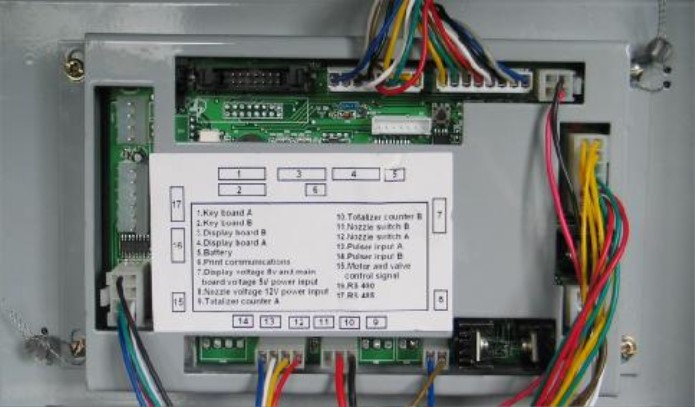

Рисунок 6 – Схема пломбировки крышки электронно-вычислительного
устройства MM23
Программное обеспечение
Программное обеспечение (ПО) ТРК является встроенным, имеет функции управле-
ния насосами, определения объёма выданного топлива, вывода информации об объёме вы-
данного топлива и его стоимости на дисплей и через интерфейсы связи, сохранения во внут-
ренней памяти количества выданных доз, количества смен цены топлива, количества и харак-
тер отказов, и реализовано в микроконтроллере, размещенном в электронно-вычислительным
устройстве колонки. Доступ к микроконтроллеру и его интерфейсу для загрузки ПО ограни-
чивается корпусом электронно-вычислительного устройства и защитной крышкой, которая
пломбируется.
Доступ к изменению параметров работы ПО, влияющих на метрологические характе-
ристики колонки защищен паролем администратора и паролем юстировки.
ПО не trial быть модифицировано, считано или загружено через какой-либо другой
интерфейс после опломбирования.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Наименование
ПО
Идентификационное
наименование
ПО
Trial версии
(идентификационный
номер)
ПО
Цифровой
идентификатор
ПО (контрольная
сумма)
Алгоритм
вычисления
цифрового
идентифика-
тора ПО
SRT-1710117
1xx
2xx
3xx
4xx
___*___*
Где х = 0 … 9.
* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или
прочитано через какой-либо интерфейс после опломбирования.
УровеньзащитыПОотнепреднамеренныхипреднамеренныхизменений
соответствует уровню С в соответствии с МИ 3286-2010.
Лист № 4
Всего листов 6
50; 80; 120.
5; 10; 10.
2; 5; 10.
±
0,25.
±
0,5.
9 999,99;
99,99;
99 999,99.
9 999 999 999,99;
9 999 999.
0,01;
0,01;
0,01.
0,01;
1.
Метрологические и технические характеристики
Номинальный расход,
±
10 %, л/мин
Наименьший расход,
±
10 %, л/мин
Минимальная доза выдачи, л
Пределы допускаемой основной относительной погрешно-
сти при температуре окружающей среды и топлива
(20
±
5)
°
С, %
Пределы допускаемой относительной погрешности при
температуре отличной от (20
±
5)
°
С, в пределах температур
окружающей среды и топлива от минус 40 до плюс 50
°
С,
%, не более
Емкость счетчика разового учета:
- выданного количества топлива, л
- цены за 1 л, руб.
- стоимости за выданную дозу, руб.
Емкость несбрасываемого счетчика суммарного учета, л:
- электронного
- электромеханического
Дискретность отсчета счетчика разового учета:
- выданного количества топлива, л
- цены за 1 л, руб.
- стоимости за выданную дозу, руб.
Дискретность отсчета счетчика суммарного
учета, л, не менее
- электронного
- электромеханического
Электропитание колонки от сети переменного тока:
- напряжение, В
+
10%
+
10%
220
-
15%
; 380
-
15%
.
- частота, Гц
Мощность привода насоса на один шланг, кВт, не более
50
±
1.
750;1100;1500.
4
от 1 до 4.
от 1 до 8.
580 х 2017 х 2100.
550.
12
зависимости от исполнения приведены в
Длина раздаточного рукава, м, не менее
Количество видов топлив
Количество раздаточных рукавов
Габаритные размеры*, мм, не более
Масса*, кг, не более
Средний срок службы, лет
Габаритные размеры, мм,Масса, кг,
(длина х ширина х высота) не более
45
150
910x460x1600
130
160
180
*- в зависимости от исполнения
Технические характеристики колонок в
таблице 2.
Таблица 2
КоличествоКоличество
Исполнениераздаточных видов
пистолетовтоплива
12 3
SRT-A112BS11
SRT-A112QS11
SRT-C112BS11
SRT-C124BS21
SRT-C224BS22
SRT-C112QS11
950x460x2100
220
160
Лист № 5
Всего листов 6
950x460x2100
950x460x2100
4
750x600x2150
1250x600x2150
1750x600x2150
2250x600x2150
750x600x2150
1250x600x2150
1750x600x2150
2250x600x2150
910x460x1600
Окончание таблицы 2
123
SRT-C124QS21
SRT-C224QS22
SRT-E122BS21
SRT-E242BS42
SRT-E362BS63
SRT-E482BS84
SRT-Е122QS21
SRT-Е242QS42
SRT-Е362QS63
SRT-Е482QS84
SRT-A112BН11
SRT-C112BН11
SRT-С124BН21
SRT-С224BН22
5
180
210
220
270
320
370
210
250
290
330
160
170
190
240
Колонки предназначены для эксплуатации при температуре окружающего воздуха от
минус 40
о
С до плюс 50
о
С и относительной влажности от 30 % до 100 % и температуре топ-
лива от плюс 35
о
С до минус 40
о
С для бензина и от плюс 50
о
С до минус 40
о
С (или до темпе-
ратуры помутнения или кристаллизации) для дизельного топлива и керосина.
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом и на
маркировочную табличку колонки фотолитографии.
Комплектность средства измерений
1 Колонка (исполнение по заказу)
2 Запчасти и принадлежности
3 Эксплуатационная документация на колонку
4 Эксплуатационная документация на принадлежности
- 1 шт.
- 1 комплект
- 1 комплект
- по 1 экз.
Поверка
осуществляется по документу МИ 1864-88 «Рекомендации ГСИ. Колонки топливораздаточ-
ные. Методика поверки».
Основное поверочное оборудование:
- при первичной поверке – мерники 2-го разряда вместимостью 2, 10, 50, 100 и 200 л с
основной относительной погрешностью не более ± 0,08 % по ГОСТ 8.400-80;
- при периодической поверке – мерники 2-го разряда вместимостью 2, 10, 50, 100 и
200 л с основной относительной погрешностью не более ± 0,1 % по ГОСТ 8.400-80.
Сведения о методиках (методах) измерений
изложены в руководстве по эксплуатации на колонки.
Нормативные и технические документы, устанавливающие требования к колонкам то-
пливораздаточным SRT
1 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкости».
2 ГОСТ 9018-89 «Колонки топливораздаточные. Общие технические условия».
3 Техническая документация компании Wenzhou Blue Sky Electronic Equipment Cо.,
Ltd, Китай.
Лист № 6
Всего листов 6
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
осуществление торговли.
Изготовитель
Компания Wenzhou Blue Sky Electronic Equipment Cо., Ltd, Китай
№.22, Juxin Road, Juguang Yuan, Wenzhou High-tech Zone, Zhejiang, P.R.China, 325029
Teл: +86-577-88616098 (88608068, 88608098)
Факс:+86-577-88608078 (88609858)
E-mail:
Заявитель
Общество с ограниченной ответственностью «Рустест-М»
(ООО «Рустест-М»).
Адрес: 121309, РФ, г. Москва, ул. Барклая, д. 13, стр. 2.
Тел.: +7 (499) 702-32-01
e-mail:
Испытательный центр
Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ»
(ГЦИ СИ ЗАО КИП «МЦЭ»)
125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Тел./факс (495) 491-78-12
e-mail:
Аттестат аккредитации ГЦИ СИ ЗАО КИП «МЦЭ» по проведению испытаний средств изме-
рений в целях утверждения типа № 30092-10 от 30.09.2011 г
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»__________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 59351-14 | Колонки раздаточные сжатого газа | ESP мод. ESPH11/1, ESP22/3 | Фирма "SAFE S.p.A.", Италия | 1 год | Перейти |
| 29440-05 | Колонки топливораздаточные сжиженного газа | Global Star Lpg | Фирма "DEG Italia S.p.A." (торговая марка "DRESSER Wayne Pignone"), Италия | 1 год | Перейти |
| 33109-06 | Колонки топливораздаточные для сжиженных углеводородных газов | Quantium 200T LPG | Фирма "Tokheim Sofitam Applications SAS", Франция | 1 год | Перейти |
| 17168-08 | Колонки сжиженного газа | 120, 220, 230 | Фирма "Flussiggas-Anlagen GmbH", Германия | 2 года | Перейти |
| 33659-06 | Колонки для заправки сжиженным газом автотранспортных средств | КЗСГ-1АМ | ООО НПФ "ТИМ", г.Псков | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
