Анализатор общего органического углерода TOC, ГРСИ 58603-14
Номер госреестра:
58603-14
Наименование СИ:
Анализатор общего органического углерода
Обозначение типа:
TOC
Производитель:
Фирма "BioTector Analytical Systems Ltd.", Ирландия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ AT-RMG023F
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56935
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализатор общего органического углерода ТОС
Назначение средства измерений
Анализатор общего органического углерода ТОС (далее – анализатор) предназначен
для измерений массовой концентрации общего органического углерода в водных растворах
органических и неорганических веществ в соответствии с аттестованными и стандартизован-
ными методиками.
Описание средства измерений
Анализатор общего органического углерода ТОС представляет собой прибор, выпол-
ненный в едином корпусе, состоящем из двух отсеков (рис.1). Нижний отсек представляет
собой аналитический блок, включающий в себя систему подачи пробы (система трубопрово-
дов для подачи пробы и рабочих растворов с насосами), окислительный реактор с газовой
схемой для подачи кислорода, фильтры-поглотители и инфракрасный (NDIR) датчик. В
верхнем отсеке расположены блок питания, электрическая схема, а также встроенный мик-
роконтроллер, который обеспечивает обработку сигналов датчиков, а также настройку, обра-
ботку и хранение результатов измерений.
Принцип определения углерода – окисление органических соединений в составе пробы
до диоксида углерода с последующим детектированием с помощью ИК датчика.
Содержание неорганического углерода определяют, подкисляя пробу до значения рН
менее 3 и отдувая выделившийся диоксид углерода, содержание которого затем определяет-ся
в измерительной ячейке методом ИК. Содержание общего углерода определяют, пропус-кая
пробу через каталитическую колонку, где органические соединения окисляются до диок-сида
углерода, с последующим измерением методом ИК. Содержание общего органического
углерода определяют по разности результатов измерений общего и неорганического углеро-
да.

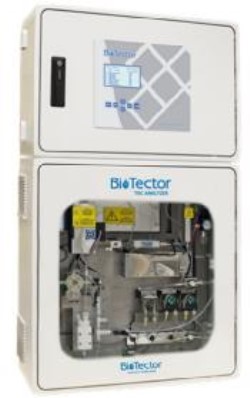

Рисунок 1. Фотография общего вида анализатора.
В анализаторе реализованы следующие интерфейсы физического и протокольного
уровней:
- интерфейсы физического уровня RS-232;
- входа 4-20 мА для подключения внешних устройств;
- дискретный выходной сигнал неисправности анализатора.
Лист № 2
Всего листов 3
Программное обеспечение
Операционная система, имеющая оболочку доступную пользователю, отсутствует.
Программное обеспечение и его окружение являются неизменными, средства для програм-
мирования или изменения метрологически значимых функций отсутствуют.
Уровеньзащитыпрограммногообеспеченияоцениваетсякак«А»согласно
МИ 3286-2010.
Программное обеспечение приборов может быть установлено или переустановлено
только на заводе-изготовителе с использованием специальных программно-технических уст-
ройств.
Таблица 1 – Идентификационные данные программного обеспечения
Метрологические и технические характеристики
Метрологические характеристики представлены в таблице 2.
Таблица 2
Диапазон измерений массовой концентрации обще-от 0,3 до 10,0
го органического углерода, мг/дм
3
Допускаемоесреднеквадратическоеотклонение
случайной составляющей погрешности, мг/дм
3
0,3
Время выполнения цикла измерений, мин, не более10
Потребляемая мощность, Вт, не более 300
Габаритные размеры, мм 1250х750х320
Масса анализатора, кг90
Условия эксплуатации:
Температура окружающей среды, ºСот 5 до 40
Относительная влажность воздуха, %, не более от 5 до 85 (без конденсации)
Атмосферное давление, кПа от 84 до 106,7
Электрическое питание:
Напряжение переменного тока, В230/115
Частота, Гц 50/60
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским
способом.
Комплектность средства измерений
Анализатор общего органического углерода ТОС зав. № AT-RMG023F1 шт.
Паспорт 1 экз.
Методика поверки1 экз.
Поверка
Наименование
программного
обеспечения
Идентифи-
кационное
наименова-
ние про-
граммного
обеспечения
Номер версии
(идентифика-
ционный но-
мер) про-
граммного
обеспечения
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сум-
ма исполняемого
кода
)
Алгоритм вы-
числения кон-
трольной сум-
мы программ-
ного обеспече-
ния
BS4A
03.06
03.06.00
-
-
Лист № 3
Всего листов 3
осуществляется по документу МП 58603-14 «Инструкция. Анализатор общего органи-
ческого углерода ТОС. Методика поверки», разработанному и утвержденному ФГУП
«ВНИИМС» 10 февраля 2014 года.
Основные средства поверки:
ГСО № 2216-81 состава калия фталевокислого кислого (бифталата калия) 1-го разряда
Весы специального класса точности, ГОСТ 53228-2008.
Сведения о методиках (методах) измерений приведены в соответствующем разделе пас-
порта на анализатор общего органического углерода ТОС.
Нормативные и технические документы, устанавливающие требования к анализатору
углерода ТОС
1. Техническая документация «BioTector Analytical Systems Limited», Ирландия.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление производственного контроля за соблюдением установленных законода-
тельством Российской Федерации требований промышленной безопасности к эксплуатации
опасного производственного объекта.
Изготовитель
«BioTector Analytical Systems Limited», Ирландия
Raffeen House, Ringaskiddy, County Cork, Ireland
Tel.: +353 21 437 4237
Fax: (Intl) +353 21 437 4236
Email:
Заявитель
ЗАО «ТЕКНИП РУС», г. Санкт-Петербург
Адрес: 196084 г. Санкт-Петербург, Лиговский проспект, д. 266 лит. O
Тел/факс: (7) (812) 495 48 70/(7) (812) 495 48 71
Сайт:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
, адрес в Интернет:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«_____» ___________ 2014 г.
