Счетчики статические трехфазные переменного тока активной и реактивной энергии MT38x, ГРСИ 58570-14
Номер госреестра:
58570-14
Наименование СИ:
Счетчики статические трехфазные переменного тока активной и реактивной энергии
Обозначение типа:
MT38x
Производитель:
Фирма "Искраемеко" (Iskraemeco d.d.), Словения
Межповерочный интервал:
16 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.09.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56895
об утверждении типа средства измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики статические трехфазные переменного тока активной и реактивной
энергии МТ38х
Назначение средства измерений
Счетчики статические трехфазные переменного тока активной и реактивной энергии
МТ38х (далее – счетчики) предназначены для измерения и регистрации активной и реактивной
электрической энергии и времени.
Описание средства измерений
Счетчики выпускаются в нескольких исполнениях, отличающихся классами точности и
выходными интерфейсами.
Исполнения счетчиков отображаются в обозначении, структура обозначения счетчиков
приведена в таблице 1.
xy
Таблица 1 – Обозначение счетчиков МТ38х-Dx(Tx)AxyRxy-I4VxyPxBxyLxy-MxKxyZ
Параметр
МнемоническоеЗначение параметра
обозначение
MT381-Счетчик со встроенным PLC модемом
2-Счетчик со встроенным GSM/GPRS модемом
3-Счетчик с последовательным интерфейсом
D1-Счетчик непосредственного включения (максимальный ток 85 А)
2-Счётчик непосредственного включения (максимальный ток 120 А)
T1- Трансформаторный универсальный счетчик (максимальный ток
6А)
А 4 * Класс точности 1 по ГОСТ 31819.21-2012
5 * Класс точности 2 по ГОСТ 31819.21-2012
*1Измерение активной энергии в одном направлении
*2Измерение активной энергии в двух направлениях
*4Измерение абсолютного значения активной энергии
R5*Класс точности 2 по ГОСТ 31819.23-2012
6*Класс точности 3 по ГОСТ 31819.23-2012
*1Измерение реактивной энергии в одном направлении
*2Измерение реактивной энергии в двух направлениях
*6Измерение реактивной энергии в четырех квадрантах
S5*
Определение полной энергии с погрешностью не более
±
2%
6
*
Определение полной энергии с погрешностью не более
±
3% *
3Вычисление полной энергии как корень квадратный из суммы
квадратов приращений активной и реактивной энергии.
I4-Встроенный вспомогательный источник питания (конденсатор)
V1*Один дискретный вход управления
*2Вход управляется сигналом напряжения 230 В или 120 В
*3Вход управления «сухой контакт»
P0-Внешнее трехфазное устройство управления нагрузкой
B11Один высоковольтный выход управления (реле), тип выхода
«сухой контакт»
L11 Один выход управления (твердотельное реле), тип выхода «сухой
контакт»
Лист № 2
Всего листов 8
x
y
Значение параметра
3
4
а
-Встроенные часы с резервным питанием от суперконденсатора
-Встроенные часы с резервным питанием от литиевой батареи
-Инфракрасный оптический порт интерфейса IEC 62056-91 Mode E,
протокол IEC 62056-46, IEC 62056-61
-Последовательный интерфейс RS485
-Встроенный PLC модем, протокол IEC 62056-46, IEC 62056-61
-Встроенный GSM/GPRS-модем
Параметр
Мнемоническое
обозначение
M 2
3
K0
g-Дополнительный интерфейс M-Bus
n-P1 порт
Z--Регистрация профиля нагрузки
Примечание: «*» - параметр может принимать любое значение, указанное в настоящей таблице;
«-» - параметр не предусмотрен в обозначении исполнения счетчика.
Принцип действия счетчиков основан на преобразовании и измерении напряжения
сети, а также измерении напряжения, пропорционального входному току, возникающего в
воздушных зазорах петель Роговского.
Измерительная схема, преобразующая ток, представляет собой петлю Роговского. Для
компенсации влияющих факторов используется вторая петля Роговского. В качестве датчика
напряжения используется резистивный делитель напряжения.
Сигналынапряженияотцепейнапряженияисхемыпреобразованиятока
преобразуются в цифровой код для дальнейшейобработки вмикропроцессоре.
Микропроцессор обеспечивает вычисление счетчиком следующих величин:
-
активной энергии и мощности (мгновенные значения);
-
реактивной энергии и мощности (мгновенные значения, по квадрантам);
-
полной энергии и мощности (мгновенные значения);
-
средние на периоде измерений значения мощности (активной, реактивной и полной);
-
максимальные на периоде измерений значения мощности (активной, реактивной и полной);
-
потребление накопленным итогом;
-
приращений активной, реактивной электрической энергии по 8 тарифам согласно
программно-задаваемому тарифному расписанию и суммарного значения по всем тарифам
-
средняя принимаемая, отдаваемая и общая мощность;
-
среднее напряжение;
-
максимальное и минимальное значение среднего напряжения на интервале суток;
-
величину провалов и бросков напряжения;
-
мгновенное значение напряжения;
-
мгновенное значение тока;
-
среднее значение тока по фазам;
-
максимальное и минимальное значение напряжения по фазам на интервале суток;
-
мгновенное значение частоты сети;
-
мгновенное значение коэффициентов мощности (по фазам);
-
последнее среднее значение коэффициента мощности.
Измерения выполняются счётчиками автоматически, просмотр результатов измерений
на дисплее возможен как в режиме автоматической прокрутки, так и в ручном режиме. На
дисплее также отображаются направление потока энергии, действующий тариф, состояние
счетчика и другие параметры.
Лист № 3
Всего листов 8
Результаты измерений отображаются на жидкокристаллическом дисплее и заносятся в
регистрысчётчика,содержимоекоторыхtrialбытьпереданопоимеющимся
информационныминтерфейсам во внешниеустройства, длякоторых обеспечена
информационная совместимость со счетчиками.
Для поверки и тестирования счетчика используются три светодиодных индикатора,
расположенные на лицевой панели. Частота мигания двух индикаторов зависит от приложенной
нагрузки и от постоянной счетчика (имп./кВтч и имп./кварч). Постоянная счетчика
программируется и доступна для считывания по регистрам 0.3.0 (имп./кВтч) и 0.3.3
(имп./кварч). Частота мигания третьего индикатора зависит от частоты кварцевого генератора
счетчика.
Счетчики имеют встроенные часы реального времени с резервированным питанием от
автономного источника. Резервирование питания часов при потере напряжения осуществляется
с помощью суперконденсатора или литиевой батареи.
Часы обеспечивают выполнение следующих функций:
-
формирование периодов измерения мощности и профилей нагрузки;
-
ведение внутреннего календаря счетчика, который содержит информацию о годе,
месяце, дне, дне недели, часе, минуте, секунде и переходе на следующий год;
-
формирование меток времени каждого события, состоящих из даты, часа, минуты
и секунды;
-
смену тарифных программ;
-
фиксация времени текущих (расчетных) показаний;
-
регистрация меток времени в журналах событий и профилей нагрузки;
-
подсчет интервалов времени отображения информации в режиме автоматической
прокрутки показаний на дисплее счетчика, измерение длительности провалов напряжения,
измерение времени пропущенных периодов, измерение времени запрета выполнения команды
фиксации расчетных показаний, подсчет интервалов времени вычисления мощности и т.п.
Внешний вид счетчиков с указанием мест пломбирования приведен на рисунке 1.
Лист № 4
Всего листов 8

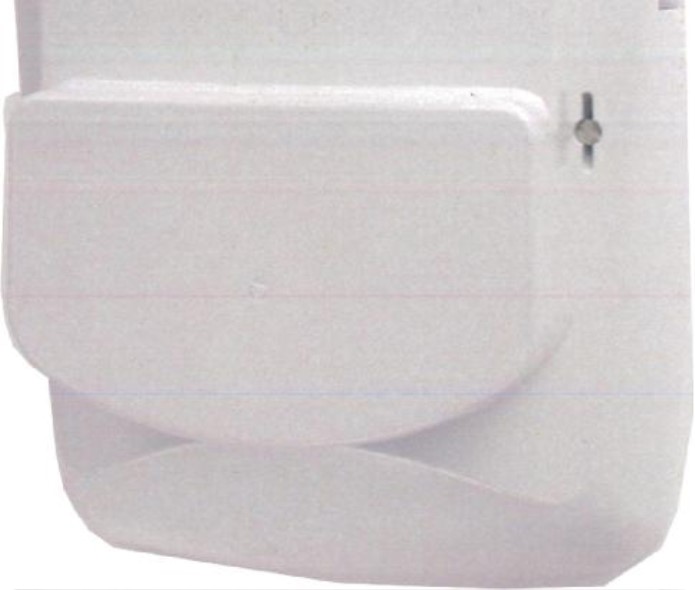

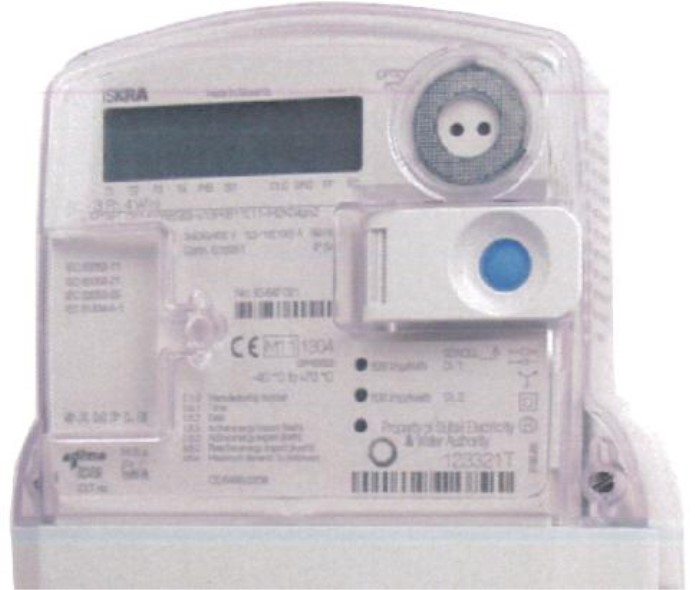

Рисунок 1 – Счетчик электрической энергии МТ38х
Места
пломбирования
Лист № 5
Всего листов 8
Программное обеспечение
В счетчиках используется встроенное программное обеспечение. Программное
обеспечение выполняет функции вычисления результатов измерений, формирования выходных
сигналов, хранения результатов измерений, взаимодействия с внешними по отношению к
счетчикам устройствами, защиты результатов измерений и параметров счетчиков от
несанкционированных изменений, ведения шкалы времени.
ВсчетчикахмодификацииМТ38хпрограммноеобеспечениеразделенона
метрологическизначимуючасть (ядро),выполняющую функциивзаимодействия с
аппаратными ресурсами счетчика и обработки измерительной информации, и метрологически
незначимую часть (модуль приложения), выполняющуюфункции пользовательского
интерфейса.
Идентификационныеданныеметрологическизначимойчастипрограммного
обеспечения счетчиков МТ38х приведены в таблице 2.
Таблица2–Идентификационныеданныеметрологическизначимойчасти
программного обеспечения
ИдентификационноеНомер версииЦифровойАлгоритм
наименование программного (идентификационный идентификатор вычисления
обеспеченияномер) программногопрограммногоцифрового
обеспечения обеспечения идентификатора
(контрольная сумма)программного
обеспечения
MT381V10_ARM_035000418 ISKACMT381100800 B7 86 F6 65 3F 89 0DMD5
_ALL.hex20 B8 87 E4 9C 91 5B
7C F6
MT382V10_ARM_035000419 ISKACMT382100800 8A 27 A1 16 2D 7E 9A MD5
_ALL.hex1C 33 10 1D C6 F7 46
33 B8
MT383V10_ARM_035000420 ISKACMT383100800 2D 6C EE 3D 4A 7B 49 MD5
_ALL.hex12 29 43 4D 1F 99 9A
2E 5E
Уровень защиты программного обеспечения по МИ 3286-2010 - «С».
Метрологические и технические характеристики
Пределыосновнойотносительнойпогрешностиприизмеренииактивной
электрической энергии в рабочем диапазоне токов и коэффициентов мощности:
– для счетчиков класса точности 1 по ГОСТ 31819.21-2012..............................
±
1 %;
– для счетчиков класса точности 2 по ГОСТ 31819.21-2012..............................
±
2 %.
Пределыосновнойотносительнойпогрешностиприизмеренииреактивной
электрической энергии в рабочем диапазоне токов и коэффициентов мощности:
– для счетчиков класса точности 2 по ГОСТ 31819.23-2012..............................
±
2 %;
– для счетчиков класса точности 3 по ГОСТ 31819.23-2012..............................
±
3 %.
Пределы основной относительной погрешности при измерении активной и реактивной
электрической энергии в рабочем диапазоне токов и коэффициентов мощности при включении
с однофазной нагрузкой......... по ГОСТ 31819.21-2012, ГОСТ 31819.23-2012.
Пределы дополнительных погрешностей от воздействия влияющих величин в
зависимости от класса точности счетчиков приведены в таблице 3.
Лист № 6
Всего листов 8
Базовый ток для исполнений с непосредственным включением
параметрируется из ряда:.............................................................................................5; 10 А.
Максимальный ток для исполнений с непосредственным
включением (в зависимости от исполнения), ..............................................................85; 120А.
Номинальный (максимальный) ток при трансформаторном включении: ................ 5(6) А.
Стартовый ток ..................................................................................по ГОСТ 31819.21-2012.
Номинальное фазное напряжение U
ном
: .................................................................. 3x230 В.
Диапазон рабочего напряжения:........................................................от 80 до 115% от U
ном
.
Номинальная частота: ..................................................................................................... 50 Гц.
Диапазон рабочих частот:.................................................................................от 45 до 55 Гц.
Таблица 3 – Пределы дополнительных погрешностей при измерении электрической
энергии от воздействия влияющих величин
Влияющая величинаДополнительныеДополнительные
погрешности припогрешности при измерении
измерении активнойреактивной энергии
энергии (мощности) для(мощности) для счётчиков
счётчиков класса точности класса точности
1223
Изменение температурыПо ГОСТ 31819.21-2012По ГОСТ 31819.23-2012
окружающего воздуха
Пределы дополнительных допускаемых погрешностей, %
±
0,5
±
0,5
±
0,5
±
0,5
±
0,5
±
0,5
±
0,5
±
0,5
±
0,5
±
0,5--
±
0,5
±
0,5--
±
0,05
±
0,05
±
0,05
±
0,05
±
0,8
±
1--
±
0,2
±
0,2--
±
0,2
±
0,2--
±
3
±
3
±
3
±
3
±
0,1
±
0,1
±
0,1
±
0,1
±
2
±
3
±
3
±
3
±
0,1
±
0,1
±
0,1
±
0,1
Изменение напряжения в
пределах
±
20%*
Изменение частоты в пределах
±
10%*
Влияние обратной
последовательности фаз
Влияние несимметрии
напряжения
Влияние изменения
вспомогательного напряжения в
пределах
±
15%
Влияние гармоник в цепях тока и
напряжения
Влияние нечётных гармоник в
цепи переменного тока
Влияние субгармоник в цепи
переменного тока
Влияние постоянного тока и
чётных гармоник в цепи
переменного тока
Влияние постоянной магнитной
индукции внешнего
происхождения
Влияние магнитной индукции
внешнего происхождения 0,5 мТл
Влияние функционирования
вспомогательных частей
Влияние радиочастотных
электромагнитных полей
±
2
±
2
±
2
±
2
Лист № 7
Всего листов 8
±
4
±
4
±
4
±
4
±
2
±
2
±
2
±
2
Влияющая величинаДополнительныеДополнительные
погрешности припогрешности при измерении
измерении активнойреактивной энергии
энергии (мощности) для(мощности) для счётчиков
счётчиков класса точности класса точности
1223
Влияние кондуктивных помех,
наводимых радиочастотными
±
0,5
±
,5
±
0,5
±
0,5
полями
Влияние наносекундных
импульсных помех
Влияние колебательных
затухающих помех
* - в рабочих диапазонах токов и коэффициентов мощности, для прочих влияющих величин
при значениях тока и коэффициента мощности, установленных ГОСТ 31819.21-2012,
ГОСТ 31819.23-2012.
Ход часов реального времени в зависимости от температуры окружающего
воздуха (T,
°
С), не более ............................................................................. ±[0,5+0,15( 23
-
T )] с/сут.
Потребляемая мощность для счетчиков МТ38х:
– по цепям напряжения, активная / полная, не более: ...................................2 Вт / 10 В
×
А;
– в цепях тока на фазу не более:..............................................................................0,16 В
×
А.
Период регистрации профиля нагрузки ..............................5, 10, 15, 30, 60 минут; 1 сутки.
Глубина хранения профиля нагрузки с периодом регистрации
30 минут не менее.................................................................................................................... 35 суток.
Габаритные размеры, не более:................................................................310 х 178 х 108 мм.
Класс защиты ..........................................................................................................................II.
Требования к электромагнитной совместимости .........................по ГОСТ 31818.11-2012.
Степень защиты корпуса в зависимости от исполнения ...............................................IP54.
Масса, не более..............................................................................................................2,13 кг.
Средняя наработка на отказ, не менее...................................................................... 1,7
×
10
6
ч.
Средний срок службы, не менее....................................................................................20 лет.
Рабочие условия применения:
– температура окружающего воздуха..................................от минус 40 до плюс 70
°
С;
– относительная влажность воздуха при температуре 35
°
С, не более .................... 95 %;
– атмосферное давление, .........................................................................от 84 до 107 кПа.
Знак утверждения типа
Знак утверждения типа наносится на щиток счетчиков и эксплуатационную
документацию.
Комплектность средства измерений
Комплектность счетчиков электроэнергии МТ38х приведена в таблице 4.
Таблица 4 – Комплектность
НаименованиеКоличество
Счетчик электрической энергии МТ38х1
Счетчик электрической энергии трехфазный МТ38х. Паспорт.1
Счетчики статические трехфазные переменного тока активной1*
и реактивной энергии МТ38х. Методика поверки
Примечание:* - допускается поставка одного документа на партию счетчиков
Лист № 8
Всего листов 8
Поверка
осуществляется по методике поверки 024 – 30007 – 14 «Счетчики статические
трехфазные переменного тока активной и реактивной энергии МТ38х. Методика поверки»,
утвержденной ФГУП «СНИИМ» в июне 2014 г.
Основное поверочное оборудование: установка для поверки счетчиков электрической
энергии УППУ-МЭ 3.1К (Г.р. №39138-08), укомплектованная прибором электроизмерительным
эталонным многофункциональным «Энергомонитор 3.1КМ-Х-02» (Г.р. №52854-13);тайм-
сервер ФГУП «ВНИИФТРИ» (поправка системных часов не более ± 10 мкс).
Сведения о методиках (методах) измерений
Методикаизмеренийсодержитсявэксплуатационномдокументе«Счетчик
электрической энергии трехфазный МТ38х. Паспорт».
Нормативные и технические документы, устанавливающие требования к счетчикам статическим
трехфазным переменного тока активной и реактивной энергии МТ38х
1. ГОСТ 31818.11-2012 (IEC 62052-11:2003) «Аппаратура для измерения электрической
энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11.
Счетчики электрической энергии».
2. ГОСТ 31819.21-2012 (IEC 62053-21:2003) «Аппаратура для измерения электрической
энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной
энергии классов точности 1 и 2».
3. ГОСТ 31819.23-2012 (IEC 62053-23:2003) «Аппаратура для измерения электрической
энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной
энергии».
4. Документация фирмы «Iskraemeco», Словения.
Рекомендации по области применения в сфере государственного регулирования
обеспечения единства измерений
- при осуществлении торговли
Заявитель
Закрытое акционерное общество «Искра-РЭС».
Адрес: 119361, г. Москва, ул. Озерная, д.42, тел. +7(495)2762320.
Изготовитель
Фирма «Искраемеко» (Iskraemeco d.d.),
Адрес: Словения, 4000 Крань, Савска лока 4, тел. +3(864)2064000.
Испытательный центр
ГЦИСИФедеральноегосударственноеунитарноепредприятие«Сибирский
государственный ордена Трудового Красного Знамени научно-исследовательский институт
метрологии» (ГЦИ СИ ФГУП «СНИИМ»).
Адрес: 630004, г. Новосибирск, проспект Димитрова, д. 4, тел. (383)210-08-14,
факс (383)2101360. E-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «СНИИМ» по проведению испытаний средств
измерений в целях утверждения типа № 30007-09 от 12.12.2009 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии________________
Ф.В. Булыгин
М.п.«____»_____________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 43363-09 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220/35/28/10 кВ "Магдагачи" - АИИС КУЭ ПС 220/35/28/10 кВ "Магдагачи" | Нет данных | ЗАО "Метростандарт", г.Москва | 4 года | Перейти |
| 24008-02 | Счетчики электрической энергии однофазные электронные | СОЭЗ | ОАО "Феодосийский приборостроительный завод", г.Феодосия | 6 лет | Перейти |
| 27431-04 | Счетчики ватт-часов активной энергии переменного тока статические | Гранит-1 | ООО "СП "Электроприбор-Энерго", г.Владимир | 8 лет | Перейти |
| 61550-15 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности ФГБУК "Российский государственный академический театр драмы им. А.С.Пушкина (Александринский)" | Нет данных | ООО "Энергоучет-Автоматизация", г.С.-Петербург | 4 года | Перейти |
| 5596-76 | Приборы для поверки вольтметров переменного тока (только в комплекте с блоками усиления напряжения) | В1-9 (приборы) Я1В-20, Я1В-22 (блоки) | П/я В-2150 ( БелВАР), Беларусь, г.Минск | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
