Дефектоскопы ультразвуковые SONOSCREEN ST10, ГРСИ 58562-14
Номер госреестра:
58562-14
Наименование СИ:
Дефектоскопы ультразвуковые
Обозначение типа:
SONOSCREEN ST10
Производитель:
Фирма "SONOTEC Ultraschallsensorik Halle GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.09.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56886
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскопы ультразвуковые SONOSCREEN ST10
Назначение средства измерений
ДефектоскопыультразвуковыеSONOSCREENST10(далее-дефектоскопы)
предназначены для измерения координат, глубины залегания и размеров дефектов при контроле
сварных соединений, готовых изделий, полуфабрикатов, а также для измерения толщины
изделий.
Описание средства измерений
Принцип действия дефектоскопов основан на способности ультразвуковых колебаний
распространяться в контролируемых изделиях и отражаться от внутренних дефектов и граней
изделий. Принятый сигнал усиливается, после чего преобразуется в цифровую форму,
обрабатывается микропроцессором и в графическом и цифровом виде отображается на
индикаторе.
Дефектоскопы сохраняют работоспособность при контроле материалов и изделий со
скоростями распространения ультразвуковых колебаний в диапазоне от 500 до 10000 м/с, при
этом допустимое значение затухания ультразвуковых колебаний в материалах определяется
глубиной залегания, размерами и ориентацией дефектов, типом применяемых преобразователей
и конкретной методикой контроля.
Конструктивно дефектоскопы выполнены в виде электронного блока с дисплеем и
клавиатурой. К электронному блоку посредством кабеля подсоединяется ультразвуковой
преобразователь.

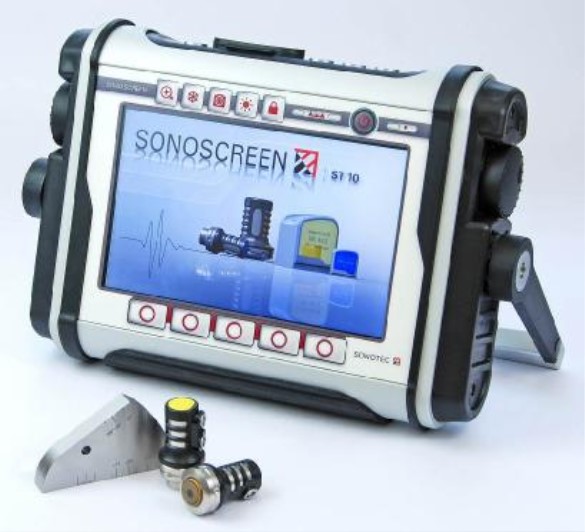

Рис. 1 Общий вид
Электронный блок дефектоскопа выполнен в жестком алюминиевом корпусе, который
предохраняет внутренние элементы дефектоскопа от внешних воздействий, таких как удары,
механические повреждения и т.д. Степень защиты электронного блока от внешних воздействий
IP 66 по ГОСТ 14254-96.
Лист № 2
Всего листов 4
На переднейпанеликорпусаэлектронногоблока дефектоскопа расположены
цветной дисплей, функциональные кнопки, кнопка включения, индикаторы питания и
сигнализации. На верхней панели корпуса расположены разъем для подключения зарядного
устройства, два разъема для подключениясовмещенных и раздельно-совмещённых
преобразователей, герметичныйотсек с двумяUSB-портами. Настройка параметров
дефектоскопа производится с помощью боковых вращающихся ручек и функциональных
кнопок.
Дефектоскопы могут применяться для контроля объектов транспорта, авиации,
судостроения, энергетики, газового хозяйства, химических и нефтеперерабатывающих
комплексов, и других промышленных объектов.
Идентификационное
ный номер) ПО
идентификатор ПО
Программное обеспечение
Для настройки параметров измерения, а также отображения и хранения результатов
контроля в дефектоскопах применяется программное обеспечение. Идентификационные
данные программного обеспечения приведены в таблице 1.
Таблица 1
Номер версии
Цифровой
Алгоритм вычисления
наименование ПО
(идентификацион
(контрольная сумма
цифрового идентификатора
исполняемого кода)
ПО
SONOSCREEN ST101.2.0 и выше------
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» согласно МИ 3286-2010.
Метрологические и технические характеристики
Наименование параметра
Значение параметра
2
От 0,5 до 20,0
1
Диапазон рабочих частот, МГц
Амплитудаимпульсавозбуждениянанагрузке50Ом
(для импульса отрицательной полярности), В:
- при демпфировании 50 Ом
- при демпфировании 400 Ом
40
±
10%; 300
±
10%
50
±
10%; 360
±
10%
±
2,0
От 500 до 10000
1
От 2 до 6900
От 0 до 20000
±
2
От 0 до 110,0
0,5; 1,0; 2,0; 6,0; 12,0
±
1,0
Пределы допускаемой относительной погрешности измерения
амплитуды сигнала, %
Диапазон установки скорости распространения УЗК, м/с
Дискретность установки скорости распространения УЗК, м/с
Диапазон измерения толщины изделия, глубины и координат
залегания дефектов, мм
Диапазон показаний толщины изделия, глубины и координат
залегания дефектов, мм
Пределы допускаемой относительной погрешности измерения
толщины изделия, глубины и координат залегания дефектов, %
Диапазон регулировки усиления приемного тракта, дБ
Дискретность установки усиления приемного тракта, дБ
Отклонение установки усиления приемного тракта, дБ
Напряжение питания, В:
- от сети переменного тока
- от встроенного аккумулятора
- от сменного аккумулятора
От 100 до 240
3,2
3,7
Лист № 3
Всего листов 4
310×77×206
3,2
Габаритные размеры электронного блока,
длина × ширина × высота, мм, не более
Масса электронного блока, кг, не более
Условия эксплуатации:
- температура окружающего воздуха,
о
С
- класс защиты
От минус 20 до плюс 60
IP66
Знак утверждения типа
наносится на заднюю панель дефектоскопа методом наклеивания и на титульный лист
руководства по эксплуатации методом печати.
1 экз.
Комплектность средства измерений
В комплект поставки дефектоскопа ультразвукового SONOSCREEN ST10 входят:
Таблица 3
НаименованиеКоличество
Электронный блок дефектоскопа1 шт.
ПЭП фирмы «SONOTEC», Германияот 1 шт.*
Кабели для подключения пьезоэлектрических преобразователейот 1 шт.**
USB флэш-накопитель1 шт.
Блок питания с зарядным устройством1 шт.
Аккумуляторная батарея1 шт.
Контактная жидкость в емкости 100 мл1 шт.
Транспортировочный чемодан1 шт.
Дефектоскопы ультразвуковые SONOSCREEN ST10. Руководство по
эксплуатации
Дефектоскопы ультразвуковые SONOSCREEN ST10. Методика поверки1 экз.
* - количество и тип ПЭП определяются требованиями заказа;
** - количество и тип кабелей определяются требованиями заказа.
Поверка
осуществляется по документу МП 15.Д4-14 «Дефектоскопы ультразвуковые SONOSCREEN
ST10. Методика поверки», утвержденному ФГУП «ВНИИОФИ» в мае 2014 г.
Основные средства поверки:
1.ГенераторсигналовсложнойформыAFG3022(синусоидальныйсигнал
от 1 кГц до 20 МГц,
диапазон напряжений от 10 мВ до 10 В,
погрешность ±(1 % от величины +1 мВ),
амплитудная неравномерность (до 5 МГц) ±0,15 дБ, (от 5 до 20 МГц) ±0,3 дБ);
2.ОсциллографцифровойзапоминающийTDS1012В
(полоса пропускания от 0 до 100 МГц, погрешность измерений ±1 %);
3. Контрольные образцы № 2 и № 3 из комплекта контрольных образцов и
вспомогательных устройств КОУ-2. Контрольный образец № 2: высота 59 мм, боковые
цилиндрические отверстия диаметром 2 и 6 мм. Контрольный образец № 3: радиус
цилиндрической поверхности 55 мм.
4. Комплект образцовых ультразвуковых мер толщины КМТ176М-1, где диапазон
толщин от 0,4 до 300 мм, предел допускаемой абсолютной погрешности измерений ±0,01 мм
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
Сведенияометодахизмеренийприведенывруководствепоэксплуатации
«Дефектоскопы ультразвуковые SONOSCREEN ST10. Руководство по эксплуатации»,
разделы 4 - 8.
Нормативные и технические документы, устанавливающие требования к Дефектоскопам
ультразвуковым SONOSCREEN ST10
Техническая документация фирмы-изготовителя SONOTEC Ultraschallsensorik Halle
GmbH, Германия
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Дефектоскопы ультразвуковые SONOSCREEN ST10 применяются при осуществлении
производственного контроля за соблюдением установленных законодательством Российской
Федерациитребованийпромышленнойбезопасностикэксплуатацииопасных
производственных объектов.
Изготовитель
SONOTEC Ultraschallsensorik Halle GmbH, Германия
Адрес: Nauendorfer Str. 2 06112 Halle (Saale) Germany
Телефон: +49 (0)345 / 133 17-0; факс +49 (0)345 / 133 17-99
E-mail:
,
Заявитель
Закрытое акционерное общество «ТЕККНОУ» (ЗАО «ТЕККНОУ»)
Адрес: 199155, г. Санкт-Петербург, ВО , Уральская ул. д. 17, кор.3 , литер Е, пом.1-Н
Телефон: 8 (812) 324-5627, 8 (812) 324-5628, 8 (812) 380-0694;факс: 8 (812) 324-5629
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт оптико-физических измерений» (ФГУП "ВНИИОФИ")
Адрес: 119361, г. Москва, ул. Озерная, 46
Тел. 437-33-56; факс 437-31-47
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«___»__________2014 г.
