Регуляторы-ограничители температуры safetyM STB/STW тип 701150/55, safetyM TB/TW тип 701160, ГРСИ 58547-14
Номер госреестра:
58547-14
Наименование СИ:
Регуляторы-ограничители температуры
Обозначение типа:
safetyM STB/STW тип 701150/55, safetyM TB/TW тип 701160
Производитель:
Фирма "JUMO GmbH & Co. KG", Германия
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.09.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56871
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Регуляторы-ограничители температуры safetyM STB/STW тип 701150/55,
safetyM TB/TW тип 701160
Назначение средства измерений
Регуляторы-ограничители температуры safetyMSTB/STW тип 701150/55,
safetyM TB/TW тип 701160 (далее – регуляторы) предназначены для измерений аналого-
вых выходных сигналов датчиков в виде напряжения и силы постоянного тока, сопротив-
ления (в том числе сигналов от термопар и термопреобразователей сопротивления), изме-
рительных преобразований измеренных значений физической величины в унифициро-
ванный аналоговый сигнал силы или напряжения постоянного тока, в дискретный или ре-
лейный сигнал, отображения результата измерений на цифровом индикаторе, а также для
регулирования измеряемой физической величины по заданному закону.
Описание средства измерений
Принцип действия регуляторов основан на измерении и обработке микропроцес-
сором поступающих на его вход аналоговых сигналов, сравнении с заданными пользова-
телем параметрами управления и выдачи сигналов управления внешними исполнитель-
ными устройствами.
Регуляторы выполнены в пластиковом корпусе. На лицевой панели регуляторов
имеются кнопки управления параметрами входных сигналов, кнопка сброса, светодиоды
рабочего состояния, аварийного режима, ошибок. Также на лицевой стороне регуляторов
расположен монохроматический дисплей, разъемы для подключения к персональному
компьютеру (у регуляторов safetyM STB/STW тип 701150/55 разъём мини USB, у регуля-
торов TB/TW тип 701160 разъём - четырёхполюсное гнездо для подключения адаптера
USB/TTL). На боковой стороне регуляторов расположены клеммы для подключения на-
пряжения питания и входных сигналов.
Конфигурирование приборов (параметры входных сигналов и параметры индика-
ции текущих значений входных сигналов и т.д.) проводится с использованием клавиш на
передней панели.
Фотографии общего вида регуляторов приведены на рисунках 1 и 2.
Лист № 2
Всего листов 5

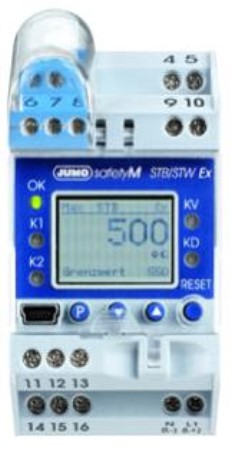

Рисунок 1 – Фото общего вида регулятора
701150/55

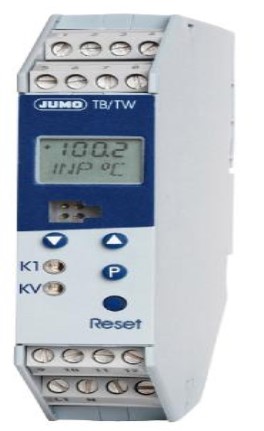

Рисунок 1 – Фото общего вида регулятора
701160
Программное обеспечение
Программное обеспечение (ПО) регуляторов представляет собой встроенное про-
граммное обеспечение (ВПО), идентификационные данные которого описаны в таблице 1.
ВПО является метрологически значимой частью ПО, оно устанавливается в энер-
гонезависимую память регуляторов в производственном цикле на заводе-изготовителе; в
процессе эксплуатации доступ к ВПО отсутствует (уровень защиты «средний» в соответ-
ствии с Р 50.2.077-2014). Метрологические характеристики регуляторов нормированы с
учетом ВПО.
ВПО, указанное в таблице 1, обеспечивает ограничение прав доступа к настроеч-
ным параметрам и измерительной информации с помощью пароля. Кроме того, у регуля-
торов тип 701150/55 для предотвращения непреднамеренных и преднамеренных измене-
ний настроек имеется прозрачная крышка с двумя отверстиями, через которые вставляет-
ся проволока, соединяющая крышку и корпус. Концы проволоки фиксируются пломбой.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Значение
Setup программа
257.01.xx/1.00J, 27.04.2011/
237.02.xx/2.01J, 16.12.2010
00548742/00514193
Метрологические и технические характеристики
Метрологические характеристики регуляторов приведены в таблице 2.
Лист № 3
Всего листов 5
Таблица 2 – Основные метрологические характеристики регуляторов
Тип
регулятора
Тип входа
Диапазон
измерений
Допуска-
емый темпе-
ратурный
коэф-
фициент
-200…+850 ºC
± 0,5
± 50 млн
-1
/ºC
± 0,4
± 100 млн
-1
/ºC
Вход для унифициро-
ванных сигналов
-200…+850 ºC
± 0,1
± 50 млн
-1
/ºC
± 0,4
± 100 млн
-1
/ºC
Вход для унифициро-
ванных сигналов
± 100 млн
-1
/ºC
Пределы допус-
каемой основной
приведенной по-
грешности, % от
диапазона изме-
рений
Вход для термопреоб-
разователей сопро-
тивления
Pt100, Pt1000
2-х, 3-х проводное
соединение
Вход для термопар
типов
2)
:
L:
J:
T:
K:
N:
S:
R:
B:
-200…+800 ºC
-200…+1200 ºC
-200…+400 ºC
-200…+1372 ºC
-100…+1300 ºC
0…+1768 ºC
0…+1768 ºC
+300…+1820 ºC
701150/55
1)
4…20 мА± 0,2± 150 млн
-1
/ºC
701160 Вход для термопреоб-
разователей сопро-
тивления
Pt100, Pt1000
2-х, 3-х проводное со-
единение
Вход для термопар
типов
2)
:
L:
J:
T:
K:
N:
S:
R:
B:
-200…+800 ºC
-200…+1200 ºC
-200…+400 ºC
-200…+1372 ºC
-100…+1300 ºC
0…+1768 ºC
0…+1768 ºC
+300…+1820 ºC
4…20 мА
0…20 мА
0…10 В
2…10 В
± 0,2
± 0,2
± 0,1
± 0,1
Лист № 4
Всего листов 5
Примечания к таблице 2
1 Для регуляторов safetyM STB/STW тип 701150/55 для каналов аналогового выво-
да сигналов силы постоянного тока в диапазон 0/4 -20 мА и напряжения постоянного то-
ка в диапазоне 0/2 – 10 В пределы допускаемой основной приведённой погрешности -
± 0,5 %, допускаемый температурный коэффициент - ± 150 млн
-1
/ºC.
2 Погрешность для режима измерений сигналов от термопар указана без учёта по-
грешности канала компенсации температур холодного спая. Погрешность канала компен-
сации температуры холодного спая (со встроенным термочувствительным элементом
Pt100) ± 1 ºC.
Рабочие условия применения:
- рабочий диапазон температурот 0 до плюс 55
°
С;
- относительная влажность до 85% без конденсации;
- напряжение питания от 20 до 30 В постоянного/переменного тока
и от 115 до 240 В переменного тока с частотой от 48 до 63 Гц.
Температура хранения от минус 30 до плюс 70
°
С.
Габаритные размеры: тип 701150/55 -94,3х87,5х45 мм,тип 701160 –
124,8х109х22,5 мм.
Масса: тип 701150/55 – 230 г, тип 701160 – 160 г.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководств по эксплуатации
регуляторов safetyM STB/STW тип 701150/55, safetyM TB/TW тип 701160.
Комплектность средства измерений
В комплект поставки входят:
- регулятор согласно заказу;
- руководство по эксплуатации;
-методика поверки;
- упаковка.
Поверка
осуществляется в соответствии с документом МП 58547-14 «Регуляторы-ограничители
температуры safetyM STB/STW тип 701150/55, safetyM TB/TW тип 701160. Методика
поверки», утвержденным ФГУП «ВНИИМС» 16.06.2014 г.
Перечень основного поверочного оборудования: калибратор универсальный Н4-7
(
±
(0,002 % U+ 0,00025 % Uп) в режиме воспроизведения напряжения постоянного тока в
диапазоне от 0 до 200 мВ;
±
(0,002 % U+ 0,00015 % Uп) в режиме воспроизведения напря-
жения постоянного тока в диапазоне от 0 до 10 В,
±
(0,004 % I+ 0,0004 % Iп) в режиме
воспроизведения силы постоянного тока в диапазоне от 0 до 20 мА); мультиметр 8845А
(
±
(0,0035 % U+ 0,0005 % Uп) в режиме измерений напряжения постоянного тока в диапа-
зоне от 0 до 10 В,
±
(0,05 % I+ 0,005 % Iп) в режиме измерений силы постоянного тока в
диапазоне от 0 до 20 мА); магазин сопротивлений МСР-60М кл.т.0,02.
Сведения о методиках (методах) измерений
Методы измерений изложены в руководствах по эксплуатации регуляторов safetyM
STB/STW тип 701150/55, safetyM TB/TW тип 701160.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к регулято-
рам-ограничителям температуры safetyM STB/STW тип 701150/55, safetyM TB/TW
тип 701160
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических про-
цессов. Общие технические условия.
ГОСТ 14014-91. Приборы и преобразователи измерительные цифровые напряже-
ния, тока, сопротивления. Общие технические требования.
Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений:
- осуществление производственного контроля за соблюдением установленных зако-
нодательством Российской Федерации требований промышленной безопасности к экс-
плуатации опасного производственного объекта.
Изготовитель
Фирма «JUMO GmbH & Co. KG», Германия
Адрес: Moritz-Juchheim-Straße 136039 Fulda, Германия
Тел.: +49 661 6003-0, факс: +49 661 6003-500;
E-mail:
Заявитель
ООО Фирма «ЮМО»
Адрес: 113452, г. Москва, ул. Люсиновская, д. 70, стр. 5
Тел.: +7 (495) 961-32-44, +7 (495) 954-11-10, +7 (495) 954-15-66
Факс.: +7 (495) 954-69-06
E-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологии
Ф.В. Булыгин
М.п.
«____»_____________ 2014 г.
