Анализаторы цепей векторные, блоки расширения портов MS4642B, MS4644B, MS4645B, MS4647B (анализаторы), MN4694С, MN4697С (блоки), ГРСИ 58546-14
Номер госреестра:
58546-14
Наименование СИ:
Анализаторы цепей векторные, блоки расширения портов
Обозначение типа:
MS4642B, MS4644B, MS4645B, MS4647B (анализаторы), MN4694С, MN4697С (блоки)
Производитель:
Фирма "Anritsu Company", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.09.2019
Описание типа:
Методика поверки:
-
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
К сожалению, комментарии пока что отсутствуют. Вы можете быть первым.
Оставить комментарий:

Описание типа средства измерения:
Читать в отдельном окне
Untitled document
Приложение к свидетельству № 56870
об утверждении типа средств измерений
Лист № 1
Всего листов 12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы цепей векторные MS4642B, MS4644B, MS4645B, MS4647B, блоки
расширения портов MN4694С, MN4697С
Назначение средства измерений
Анализаторы цепей векторные MS4642B, MS4644B, MS4645B, MS4647B, блоки расширения
портов MN4694С, MN4697С (анализаторы) предназначены для измерения комплексных
коэффициентов передачи и отражения (S-параметров) однопортовых, двухпортовых и
четырехпортовых устройств в коаксиальных трактах с соединителями типов 2,92 мм и 1,85 мм.
Описание средства измерений
Принцип действия анализаторов основан на измерении отношения амплитуд и разности
фаз сигнала источника и сигнала прошедшего или отраженного от исследуемого устройства.
Анализатор объединяет в одном корпусе один или два (для опции 031) источника
сигнала, цепи разделения сигналов (направленные ответвители) для двух измерительных
портов, настраиваемые приемники опорных и измерительных каналов, вычислительно-
управляющий блок, устройство индикации и блок питания. Блок расширения портов содержит
цепи разделения сигналов для двух дополнительных измерительных портов и управляемые
переключатели. Результаты измерений, в виде графиков амплитудно-частотных и фазо-
частотных характеристик (S-параметров) исследуемого устройства отображаются на дисплее.
В анализаторах реализована однопортовая, полная двухпортовая, однонаправленная
двухпортовая калибровка, нормализация частотной характеристики тракта передачи или
отраженияисоответствующаявекторнаякоррекциясоставляющихсистематической
погрешности измерений. Для калибровки анализаторов могут использоваться электронные
калибровочные модули, наборы калибровочных мер с резистивными согласованными
нагрузками, наборы калибровочных мер с согласованными нагрузками с подвижным
поглотителем, наборы калибровочных мер с отрезками коаксиальных линий, поставляемые по
заказу.
Внешний вид анализатора представлен на рисунке 1. На рисунке 2 представлен вид
задней панели анализатора и обозначены места пломбирования.

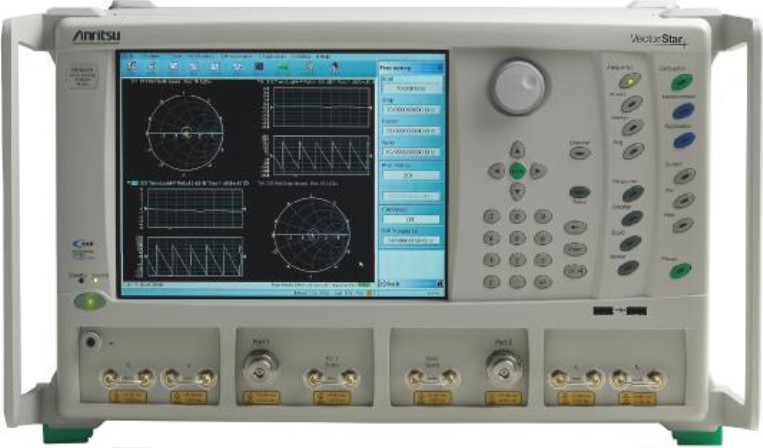

Рисунок 1 – Внешний вид анализатора
Лист № 2
Всего листов 12

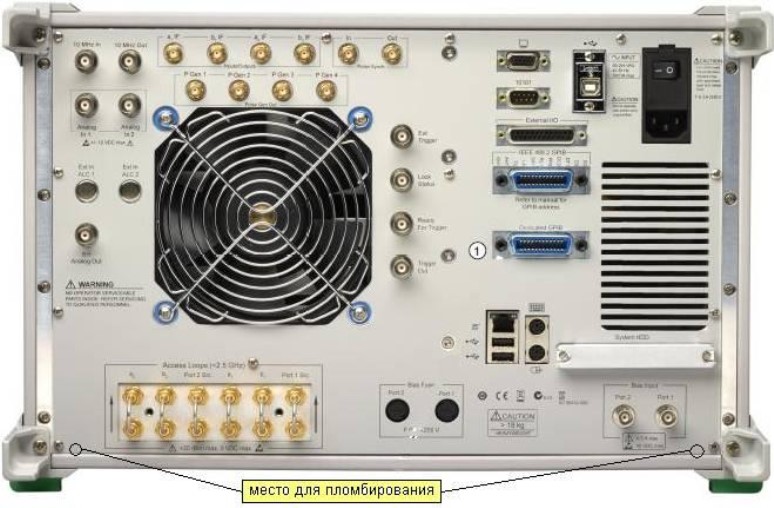

Рисунок 2 – Задняя панель анализатора и места для пломбирования.
На рисунке 3 представлен внешний вид анализатора с блоком расширения портов.
Рисунок 3 - Внешний вид анализатора с блоком расширения портов.
Модели анализаторов различаются диапазоном рабочих частот, типом соединителя
коаксиальных портов. Анализаторы могут быть заказаны в базовом варианте и с
дополнительными опциями.
Лист № 3
Всего листов 12
Варианты исполнения анализаторов приведены в таблице 1.
Таблица 1 - Варианты исполнения анализаторов.
MS4640B-070
Расширение нижней границы диапазона рабочих частот
с 10 МГц до 70 кГц
MS464xB-031
MS464xB-051
Direct Access
Loops
MS464xB-
061/062
Active
Measurement
Suite
MS4640B-002
Time Domain
MS4640B-007
Receiver Offset
MS4640B-043
DifferentialView
MS4640B-041
Noise Figure
Опция
Описание
Наименование
70 kHz Low-End
Frequency
Extension
Dual Source
Architecture
MS4640B-035
MS4640B-042
IF Digitizer
PulseView
MS4640B-004
MS4640B-001
Additional SSD
Rack Mount
С дополнительным источником сигнала и исключенным
переключателем направления сигнала
Дополнительные соединители с перемычками на передней и
задней панелях для непосредственного доступа к цепям
блока разделения сигналов и подключения блока
расширения портов
061- два дополнительных ступенчатых аттенюатора (в цепи
источника сигнала 1 и приемника сигнала 2), цепи подачи
напряжений смещения на испытуемое устройство
062 - четыре дополнительных ступенчатых аттенюатора (в
цепи источника сигнала 1, 2 и приемников сигнала 1, 2),
цепи подачи напряжений смещения на испытуемое
устройство
Возможность отображения результатов измерений во
временной области (с помощью преобразования Фурье)
Возможность независимой установки частоты источника и
частоты настройки приемника
Возможность управления амплитудой и фазовым сдвигом
сигналов источников (для запитки балансных устройств),
совмесно с опцией 031
Дополнительный скоростной АЦП и 4 генератора
импульсов для работы с импульсными сигналами
Возможность отображения шумовых характеристик
устройств
Дополнительный твердотельный диск с ОС и ПО
Возможность монтажа в 19" шкаф.
Опция «Multiport VNA Options» позволяет увеличить количество измерительных
портов анализатора до 4 при использовании блока расширения портов MN4694C (до 40 ГГц)
или MN4697C (до 70 ГГц).
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, является
целостным и выполняет функции управления параметрами отображения и обработки
измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений согласно МИ 3286-2010 – уровень A. Идентификационные данные программного
обеспечения приведены в таблице 2
Лист № 4
Всего листов 12
Таблица 2 – Идентификационные данные программного обеспечения
Наименование
программного
обеспечения
Идентификационное
наименование про-
граммного обеспе-
чения
Номер версии
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
VectorStar.msi
MD5
Установочные
файлы программ-
ного обеспечения
анализатора
MS464xB
VectorStar_100k.msi
Версия 2.0.1
и выше
MD5
Алгоритм вы-
числения
идентификато-
ра программ-
ного обеспече-
ния
97855ea283fc2c
b3ab6a21bc0c02
d7a6
593814bbb6e56
4c370a2da2b0b
5bc139
Метрологические и технические характеристики
Метрологические характеристики анализаторов (в таблицах ниже – АЦ) приведены для
рабочего диапазона температур окружающей среды 25 ± 5 °C.
Минимальный шаг установки частоты
1 Гц
± 5∙10
-7
Полоса пропускания фильтра ПЧ
Диапазон рабочих частот
Базовый вариантОпция 070
от 10 MГц до 20 ГГцот 70 кГц до 20 ГГц
от 10 MГц до 40 ГГцот 70 кГц до 40 ГГц
от 10 MГц до 50 ГГцот 70 кГц до 50 ГГц
от 10 MГц до 70 ГГцот 70 кГц до 70 ГГц
-
для модели MS4642B
-
для модели MS4644B
-
для модели MS4645B
-
для модели MS4647B
Тип коаксиальных соединителей
измерительных портов:
-
для моделей MS4642B и MS4644B
-
для моделей MS4645B и MS4647B
тип 2,92 мм, «вилка»
тип 1,85 мм, «вилка»
Пределы допускаемой относительной
погрешности установки частоты источника
сигнала
1, 3, 10, 30, 100, 300 Гц;
1, 3, 10, 30, 100, 300 кГц; 1 МГц
СКО модуляСКО фазы
коэффициента коэффициента
отражения иотражения и
передачи, дБ передачи, градусы
Среднеквадратическое значение шумов
измерительной трассы при полосе
измерительного фильтра 1 кГц и номинальном
уровне мощности источника, в диапазонах
частот, не более:
-
от 70 кГц до 500 кГц
-
свыше 500 кГц до 2,5 ГГц
-
свыше 2,5 ГГц до 5 ГГц
-
свыше 5 ГГц до 20 ГГц
-
свыше 20 ГГц до 40 ГГц
-
свыше 40 ГГц до 67 ГГц
-
свыше 67 ГГц до 70 ГГц
0,04 0,4
0,0045 0,05
0,0045 0,05
0,0045 0,05
0,006 0,06
0,006 0,08
0,008 0,08
Лист № 5
Всего листов 12
– 75
– 92
– 105
– 110
– 110
– 110
– 110
– 110
– 110
– 74
– 91
–104
– 108
– 107
– 106
– 106
– 106
– 106
– 73
– 90
– 103
– 104
– 103
– 103
– 103
– 100
– 100
– 72
– 94
– 105
– 100
– 95
– 92
– 86
Уровень собственного шума при полосе измерительного фильтра 10 Гц, не более, дБм
базовый
вариант
опции 051,
061 (Порт 1)
опции 061
(Порт 2), 062
Для АЦ без блока расширения портов:
-
от 70 кГц до 300 кГц
-
свыше 300 кГц до 2 МГц
-
свыше 2 МГц до 10 МГц
-
свыше 10 МГц до 2,5 ГГц
-
свыше 2,5 ГГц до 40 ГГц
-
свыше 38 ГГц до 50 ГГц
-
свыше 50 ГГц до 65 ГГц
-
свыше 65 ГГц до 67 ГГц
-
свыше 67 ГГц до 70 ГГц
Для АЦ с блоком расширения портов:
-
от 70 кГц до 2 МГц
-
свыше 2 МГц до 10 МГц
-
свыше 10 МГц до 40 ГГц
-
свыше 40 ГГц до 46 ГГц
-
свыше 46 ГГц до 60 ГГц
-
свыше 60 ГГц до 67 ГГц
-
свыше 67 ГГц до 70 ГГц
базовый вариант
опции 051, 061
(Порт 1)
опции 061 (Порт
2), 062
Для модели MS4644B
-
от 70 кГц до 10 МГц
-
свыше 10 МГц до 2,5 ГГц
-
свыше 2,5 ГГц до 20 ГГц
-
свыше 20 ГГц до 40 ГГц
Для моделей MS4645B,
MS4647B:
-
от 70 кГц до 10 МГц
-
свыше 10 МГц до 2,5 ГГц
-
свыше 2,5 ГГц до 5 ГГц
-
свыше 5 ГГц до 20 ГГц
-
свыше 20 ГГц до 38 ГГц
-
свыше 38 ГГц до 50 ГГц
-
свыше 50 ГГц до 65 ГГц
-
свыше 65 ГГц до 67 ГГц
-
свыше 67 ГГц до 70 ГГц
от – 25 до + 10
от – 25 до + 12
от – 20 до + 13
от – 25 до + 10
от – 25 до + 12
от – 20 до + 9
от – 25 до + 9
от – 25 до + 10
от – 25 до + 12
от – 20 до + 6
от – 20 до + 5
от – 25 до + 6
от – 25 до + 5
от – 25 до + 0
от – 25 до – 2
от – 25 до – 3
от – 25 до + 9
от – 25 до + 11
от – 20 до + 12
от – 25 до + 9
от – 25 до + 11
от – 20 до + 8
от – 25 до + 8
от – 25 до + 9
от – 25 до + 11
от – 20 до + 5
от – 20 до + 4
от – 25 до + 4
от – 25 до + 3
от – 25 до – 2
от – 25 до – 3
от – 25 до – 6
от – 95 до + 8
от – 95 до + 10
от – 90 до + 11
от – 95 до + 8
от – 95 до + 10
от – 90 до + 7
от – 95 до + 7
от – 85 до + 8
от – 85 до + 10
от – 80 до + 3
от – 80 до + 2
от – 85 до + 2
от – 85 до + 1
от – 85 до – 4
от – 85 до – 5
от – 85 до – 10
Диапазон установки мощности источника сигнала, дБм
Для модели MS4642B:
-
от 70 кГц до 10 МГц
-
свыше 10 МГц до 2,5 ГГц
-
свыше 2,5 ГГц до 20 ГГц
Лист № 6
Всего листов 12
базовый вариант
опции 051, 061
(Порт 1)
опции 061 (Порт 2),
062
Для модели MS4644B
-
от 70 кГц до 10 МГц
-
свыше 10 МГц до 2,5 ГГц
-
свыше 2,5 ГГц до 20 ГГц
-
свыше 20 ГГц до 40 ГГц
Для моделей
MS4645B, MS4647B
-
от 70 кГц до 10 МГц
-
свыше 10 МГц до 2,5 ГГц
-
свыше 2,5 ГГц до 5 ГГц
-
свыше 5 ГГц до 20 ГГц
-
свыше 20 ГГц до 38 ГГц
-
свыше 38 ГГц до 50 ГГц
-
свыше 50 ГГц до 65 ГГц
-
свыше 65 ГГц до 67 ГГц
-
свыше 67 ГГц до 70 ГГц
от – 25 до + 12
от – 25 до + 14
от – 20 до + 14
от – 25 до + 12
от – 25 до + 14
от – 20 до + 12
от – 25 до + 12
от – 25 до + 12
от – 25 до + 14
от – 20 до + 8
от – 20 до + 8
от – 25 до + 8
от – 25 до + 7
от – 25 до + 7
от – 25 до + 6
от – 25 до + 4
от – 25 до + 11
от – 25 до + 13
от – 20 до + 13
от – 25 до + 11
от – 25 до + 13
от – 20 до + 11
от – 25 до + 11
от – 95 до + 10
от – 95 до + 12
от – 90 до + 12
от – 95 до + 10
от – 95 до + 12
от – 90 до + 10
от – 95 до + 10
Диапазон установки мощности источника сигнала с опцией 31 (второй источник), дБм
Для модели MS4642B:
-
от 70 кГц до 10 МГц
-
свыше 10 МГц до 2,5 ГГц
-
свыше 2,5 ГГц до 20 ГГц
от – 25 до + 11
от – 25 до + 13
от – 20 до + 7
от – 20 до + 7
от – 25 до + 6
от – 25 до + 5
от – 25 до + 5
от – 25 до + 4
от – 25 до + 1
от – 85 до + 10
от – 85 до + 12
от – 80 до + 5
от – 80 до + 5
от – 85 до + 4
от – 85 до + 3
от – 85 до + 3
от – 85 до + 2
от – 85 до – 3
+ 4
+ 6
+ 8
+ 8
+ 5
+ 7
+ 6
+ 8
+ 12
+ 12
+ 10
+ 12
Уровень мощности источника сигнала для АЦ с блоком расширения портов, не менее, дБм
без опции 031
с опцией 031
Для блока MN4694C:
-
от 70 кГц до 2 МГц
-
свыше 2 МГц до 10 МГц
-
свыше 10 МГц до 2 ГГц
-
свыше 2 ГГц до 16 ГГц
-
свыше 16 ГГц до 24 ГГц
-
свыше 24 ГГц до 40 ГГц
Для блока MN4697C:
-
от 70 кГц до 2 МГц
-
свыше 2 МГц до 10 МГц
-
свыше 10 МГц до 2 ГГц
-
свыше 2 ГГц до 16 ГГц
-
свыше 16 ГГц до 24 ГГц
-
свыше 24 ГГц до 38 ГГц
-
свыше 38 ГГц до 46 ГГц
-
свыше 46 ГГц до 60 ГГц
-
свыше 60 ГГц до 67 ГГц
-
свыше 67 ГГц до 70 ГГц
+ 4
+ 6
+ 8
+ 5
0
+ 3
– 1
– 7
– 12
– 15
+ 6
+ 8
+ 12
+ 9
+ 5
+ 8
+ 3
– 1
– 5
– 5
Лист № 7
Всего листов 12
Пределы допускаемой абсолютной погрешности измерений
D
S
11
(
D
S
22
)
модуля коэффициента отражения |S
11
| (|S
22
|)
-
с калибровочным набором 3652А
-
от 70 кГц до 0,01 ГГц
-
свыше 0,01 ГГц до 2,5 ГГц
-
свыше 2,5 ГГц до 20 ГГц
-
свыше 20 ГГц до 40 ГГц
-
с электронным калибровочным модулем 36585K
-
от 70 кГц до 0,01 ГГц
-
свыше 0,01 ГГц до 2,5 ГГц
-
свыше 2,5 ГГц до 20 ГГц
-
свыше 20 ГГц до 40 ГГц
± (0,013+0,003
×
|S
11
|+0,016
×
|S
11
|
2
)
± (0,008+0,001
×
|S
11
|+0,009
×
|S
11
|
2
)
± (0,007+0,001
×
|S
11
|+0,011
×
|S
11
|
2
)
± (0,010+0,001
×
|S
11
|+0,020
×
|S
11
|
2
)
± (0,013+0,003
×
|S
11
|+0,016
×
|S
11
|
2
)
± (0,015+0,001
×
|S
11
|+0,009
×
|S
11
|
2
)
± (0,020+0,001
×
|S
11
|+0,011
×
|S
11
|
2
)
± (0,025+0,001
×
|S
11
|+0,020
×
|S
11
|
2
)
± (0,013+0,002
×
|S
11
|+0,016
×
|S
11
|
2
)
± (0,009+0,002
×
|S
11
|+0,011
×
|S
11
|
2
)
± (0,009+0,002
×
|S
11
|+0,016
×
|S
11
|
2
)
± (0,014+0,002
×
|S
11
|+0,025
×
|S
11
|
2
)
± (0,018+0,010
×
|S
11
|+0,040
×
|S
11
|
2
)
± (0,013+0,002
×
|S
11
|+0,016
×
|S
11
|
2
)
± (0,009+0,002
×
|S
11
|+0,011
×
|S
11
|
2
)
± (0,010+0,002
×
|S
11
|+0,016
×
|S
11
|
2
)
± (0,018+0,002
×
|S
11
|+0,025
×
|S
11
|
2
)
± (0,025+0,010
×
|S
11
|+0,040
×
|S
11
|
2
)
± (0,005+0,001
×
|S
11
|+0,005
×
|S
11
|
2
)
± (0,005+0,001
×
|S
11
|+0,005
×
|S
11
|
2
)
± (0,007+0,001
×
|S
11
|+0,007
×
|S
11
|
2
)
± (0,008+0,002
×
|S
11
|+0,008
×
|S
11
|
2
)
± [(180/
p
)
×
arcsin(
D
S
11
/|S
11
|)]
MS4642B (до 20 ГГц), MS4644B (до 40 ГГц)
-
с калибровочным набором 3652А-1
-
от 70 кГц до 0,01 ГГц
1
-
свыше 0,01 ГГц до 2,5 ГГц
-
свыше 2,5 ГГц до 20 ГГц
-
свыше 20 ГГц до 40 ГГц
± (0,010+0,012
×
|S
11
|+0,010
×
|S
11
|
2
)
± (0,007+0,006
×
|S
11
|+0,010
×
|S
11
|
2
)
± (0,005+0,010
×
|S
11
|+0,008
×
|S
11
|
2
)
± (0,005+0,016
×
|S
11
|+0,008
×
|S
11
|
2
)
± (0,010+0,012
×
|S
11
|+0,010
×
|S
11
|
2
)
± (0,007+0,006
×
|S
11
|+0,010
×
|S
11
|
2
)
± (0,005+0,010
×
|S
11
|+0,008
×
|S
11
|
2
)
± (0,005+0,016
×
|S
11
|+0,008
×
|S
11
|
2
)
± (0,007+0,029
×
|S
11
|+0,010
×
|S
11
|
2
)
MS4645B (до 50 ГГц), MS4647B (до 65 ГГц)
-
с калибровочным набором 3654D-1
-
от 70 кГц до 0,01 ГГц
-
свыше 0,01 ГГц до 2,5 ГГц
-
свыше 2,5 ГГц до 20 ГГц
-
свыше 20 ГГц до 40 ГГц
-
свыше 40 ГГц до 65 ГГц
-
с калибровочным набором 3654D
-
от 70 кГц до 0,01 ГГц
-
свыше 0,01 ГГц до 2,5 ГГц
-
свыше 2,5 ГГц до 20 ГГц
-
свыше 20 ГГц до 40 ГГц
-
свыше 40 ГГц до 65 ГГц
-
с калибровочным набором 3657-1
-
свыше 0,025 ГГц до 2,5 ГГц
-
свыше 2,5 ГГц до 20 ГГц
-
свыше 20 ГГц до 40 ГГц
-
свыше 40 ГГц до 65 ГГц
-
с электронным калибровочным модулем 36585V
-
от 70 кГц до 0,01 ГГц
-
свыше 0,01 ГГц до 2,5 ГГц
-
свыше 2,5 ГГц до 20 ГГц
-
свыше 20 ГГц до 40 ГГц
-
свыше 40 ГГц до 65 ГГц
Пределы допускаемой абсолютной погрешности
измерений фазы коэффициента отражения, градус
1
Характеристика в диапазоне частот 70 кГц до 0,01 ГГц с опцией 70 kHz Low-End Frequency Extension
Лист № 8
Всего листов 12
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи, дБ
модуль коэффициента передачи, дБ
от – 50 от – 70
до – 25 до – 50
от – 25
до + 5
MS4642B (до 20 ГГц), MS4644B (до 40 ГГц) с
калибровочным набором 3652А, 3652А-1, или с
электронным калибровочным модулем 36585K
-
от 0,01 ГГц до 2,5 ГГц
± 0,06
-
свыше 2,5 ГГц до 20 ГГц
± 0,10
-
свыше 20 ГГц до 40 ГГц
± 0,12
MS4645B (до 50 ГГц), MS4647B (до 65 ГГц)
-
с калибровочным набором 3654D, 3654D-1, или с
электронным калибровочным модулем 36585V
-
от 0,01 ГГц до 2,5 ГГц
± 0,09
-
свыше 2,5 ГГц до 20 ГГц
± 0,12
-
свыше 20 ГГц до 40 ГГц
± 0,13
-
свыше 40 ГГц до 65 ГГц
± 0,22
-
с калибровочным набором 3657-1
-
от 0,025 ГГц до 2,5 ГГц
± 0,06
-
свыше 2,5 ГГц до 20 ГГц
± 0,06
-
свыше 20 ГГц до 40 ГГц
± 0,07
-
свыше 40 ГГц до 65 ГГц
± 0,12
± 0,07± 0,10
± 0,12± 0,14
± 0,14± 0,16
± 0,10± 0,15
± 0,13± 0,16
± 0,15± 0,18
± 0,25± 0,28
± 0,07± 0,13
± 0,07± 0,12
± 0,08± 0,15
± 0,14± 0,20
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус
модуль коэффициента передачи, дБ
от – 25 от – 50 от – 70
до + 5 до – 25 до – 50
MS4642B (до 20 ГГц), MS4644B (до 40 ГГц), с
калибровочным набором 3652А, 3652А-1, или с
электронным калибровочным модулем 36585K
-
от 0,01 ГГц до 2,5 ГГц± 0,5
± 0,6± 0,8
-
свыше 2,5 ГГц до 20 ГГц± 0,7
± 0,8± 0,9
-
свыше 20 ГГц до 40 ГГц± 0,8
± 0,9± 1,0
MS4645B (до 50 ГГц), MS4647B (до 65 ГГц)
-
с калибровочным набором 3654D, 3654D-1, или с
электронным калибровочным модулем 36585V
-
от 0,01 ГГц до 2,5 ГГц
± 0,7
± 0,8 ± 1,0
-
свыше 2,5 ГГц до 20 ГГц
± 0,7
± 0,8 ± 1,0
-
свыше 20 ГГц до 40 ГГц
± 0,8
± 0,9 ± 1,2
-
свыше 40 ГГц до 65 ГГц
± 1,6
± 1,7 ± 1,9
-
с калибровочным набором 3657-1:
-
от 0,025 ГГц до 2,5 ГГц
± 0,6± 0,8± 1,0
-
свыше 2,5 ГГц до 20 ГГц
± 0,4± 0,5± 0,8
-
свыше 20 ГГц до 40 ГГц± 0,5± 0,7± 1,0
-
свыше 40 ГГц до 65 ГГц± 0,8± 0,9± 1,3
Лист № 9
Всего листов 12
Номинальный уровень мощности источника сигнала, дБм
базовый вариант
опции 051, 061 или
062
-
для модели MS4642B + 5 + 5
-
для модели MS4644B + 5 + 5
-
для модели MS4645B – 3 – 10
-
для модели MS4647B – 3 – 10
Пределы допускаемой основной погрешности установки номинального уровня мощности, дБ
-
от 70 кГц до 40 ГГц± 1,5
-
свыше 40 ГГц до 67 ГГц± 3,0
-
свыше 67 ГГц до 70 ГГц± 4,0
2
4
10
9
20
17
14
11
Количество измерительных портов:
-
измерительного блока
-
измерительного блока с блоком расширения портов
Нескорректированная направленность измерительных портов
базового варианта АЦ, дБ, не менее:
-
от 70 кГц до 10 МГц
-
свыше 10 МГц до 2,5 ГГц
-
свыше 2,5 ГГц до 5 ГГц
-
свыше 5 ГГц до 20 ГГц
-
свыше 20 ГГц до 40 ГГц
-
свыше 40 ГГц до 65 ГГц
Нескорректированный модуль коэффициента отражения
измерительных портов базового варианта АЦ, дБ, не более:
-
от 70 кГц до 10 МГц
-
свыше 10 МГц до 5 ГГц
-
свыше 5 ГГц до 20 ГГц
-
свыше 20 ГГц до 40 ГГц
-
свыше 40 ГГц до 65 ГГц
– 8
– 10
– 9
– 7
– 7
30
10
от + 20 до + 30
от – 40 до + 75
90
от 198 до 242
ОБЩИЕ ХАРАКТЕРИСТИКИ
Время прогрева, минут, не более
Напряжение питания от сети переменного тока (50±1Гц), В
Потребляемая мощность, В
×
А, не более:
-
измерительного блока АЦ
-
блока расширения портов
350
150
426 х 267 х 502
426 х 89 х 502
Габаритные размеры (ширина х высота х длина), мм, не более:
-
измерительного блока
-
блока расширения портов
Масса, кг, не более:
-
измерительного блока
-
блока расширения портов
Температура окружающей среды, °C:
-
рабочие условия применения;
-
условия транспортирования и хранения.
Относительная влажность воздуха, не более, %:
-
рабочие условия применения
-
условия транспортирования и хранения, при 65 °C
80
90
Лист № 10
Всего листов 12
Примечания:
1) Динамический диапазон измерений рассчитывается как разница между максимальным
калиброваннымуровнеммощностиисточникасигналаиуровнемшумовна
соответствующем измерительном порту.
2) Сокращение «дБм» обозначает уровень мощности в дБ относительно 1 мВт.
3) Пределы допускаемых погрешностей измерений модуля коэффициента отражения и фазы
коэффициента отражения, погрешностей измерений модуля коэффициента передачи и фазы
коэффициента передачи нормированы при следующих условиях:
-
рабочий диапазон температур окружающей среды 23 ± 3 °C с изменением температуры
не более чем на ±1 °C после выполнения калибровки;
-
полоса пропускания фильтра ПЧ 10 Гц;
-
при номинальном уровне мощности источника сигнала, либо при уровне 0 дБм, если
номинальный уровень мощности больше 0 дБм.
-
при измерении коэффициента отражения четырехполюсников с S
12
(S
21
) = 0;
-
при измерении коэффициентов передачи четырехполюсников с S
11
(S
22
) = 0;
-
при использовании для измерения коэффициентов передачи измерительного кабеля с
пренебрежимо малым температурным дрейфом параметров и пренебрежимо малой
амплитудной и фазовой нестабильностью при изгибе.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
типографским способом (в верхнем правом углу) и маркируется на передней панели
анализатора методом шелкографии (справа, снизу).
Комплектность средства измерений
Комплект поставки анализатора приведён в таблице 3.
Таблица 3 - Комплект поставки анализатора
Наименование, тип
Количество,
шт.
Примечание
Анализатор trial векторный MS4642B, MS4644B, MS4645B,
MS4647B
1
по заказу
по заказу
по заказу
по заказу
Блок расширения портов MN4694С либо MN4697С
Кейс транспортировочный 760-246-R
Кабели и принадлежности
Кабель питания
Оптическая USB мышь
Методика поверки
Руководство по эксплуатации
1
1
по заказу
1
1
1
1
Поверка
осуществляется по документу МП 58546-14 «Анализаторы цепей векторные MS4642B,
MS4644B, MS4645B, MS4647B, блоки расширения портов MN4694С, MN4697С. Методика
поверки», утвержденному ГЦИ СИ ФГУП «СНИИМ» 23.07.2014 г.
Лист № 11
Всего листов 12
Основные средства поверки:
1. Частотомер электронно-счетный Ч3-66, диапазон частот от 70 кГц до 37,5 ГГц.
2. Стандарт частоты рубидиевый Stanford Research Systems FS 725, годовой дрейф частоты
10 МГц не более ± 1·10
-10
.
3. Переносчик частоты Ч5-13, диапазон частот от 37,5 ГГц до 70 ГГц.
4. Ваттметр с блоком измерительным R&S NRP и преобразователями измерительными
NRP-Z55, NRP-Z57,
диапазон частот от 70 кГц до 70 ГГц;
диапазон измерений мощности СВЧ от – 25 до + 20 дБм;
пределы относительной погрешности измерений мощности ± 0,5 дБ.
5. Наборы мер коэффициента передачи (КП) и коэффициента отражения (КО) из состава
Государственного первичного эталона единицы волнового сопротивления в коаксиальных
волноводах ГЭТ 75-2011:
Anritsu 3668-1 Verification Kit для моделей MS4642B и MS4644B,
диапазон частот от 70 кГц до 40 ГГц;
пределы допускаемой погрешности определения действительных значений
- для отрезков коаксиального волновода 25 Ом, 50 Ом:
модуля КП ± (0,05 … 0,1) дБ; фазы КП: ± (0,5 … 1,0) º; модуля КО ± (0,005 … 0,01);
- для аттенюатора 20 дБ:
модуля КП: ± (0,05 … 0,1) дБ; фазы КП: ±(0,5 … 1,0) º; модуля КО: ± (0,005 … 0,01);
для аттенюатора 50 дБ:
модуля КП: ± (0,08 … 0,15) дБ; фазы КП: ±(0,5 … 1,5) º; модуля КО: ± (0,005 … 0,01).
Anritsu 3669B-1 Verification Kit для моделей MS4645B и MS4647B,
диапазон частот от 70 кГц до 65 ГГц;
пределы допускаемой погрешности определения действительных значений
- для отрезков коаксиального волновода 25 Ом, 50 Ом:
модуля КП ± (0,05 … 0,1) дБ; фазы КП: ± (0,5 … 1,0) º; модуля КО ± (0,005 … 0,01);
- для аттенюатора 20 дБ:
модуля КП: ± (0,05 … 0,1) дБ; фазы КП: ± (0,5 … 1,5) º; модуля КО: ± (0,005 … 0,015);
для аттенюатора 40 дБ:
модуля КП: ± (0,05 … 0,18) дБ; фазы КП: ± (0,5 … 2,5) º; модуля КО: ± (0,005 … 0,015).
6. Нагрузки согласованные из состава Государственного первичного эталона единицы
волнового сопротивления в коаксиальных волноводах ГЭТ 75-2011:
Anritsu 28KF50A для моделей MS4642B и MS4644B,
диапазон частот от 70 кГц до 40 ГГц, КСВН не более 1,15;
Anritsu 28VF50D для моделей MS4645B и MS4647B,
диапазон частот от 70 кГц до 70 ГГц, КСВН не более 1,15.
7. Нагрузки короткозамкнутые из состава Государственного первичного эталона единицы
волнового сопротивления в коаксиальных волноводах ГЭТ 75-2011:
Anritsu 23K50 «вилка» и 23KF50 «розетка» для моделей MS4642B и MS4644B;
пределы допускаемой погрешности определения действительных значений
модуля КО ± (0,005 … 0,01) дБ; фазы КО: ± (0,5 … 1,5) º;
Anritsu 23V50C «вилка» и 23VF50C «розетка» для моделей MS4645B и MS4647B;
пределы допускаемой погрешности определения действительных значений
модуля КО ± (0,005 … 0,015) дБ; фазы КО: ± (0,5 … 2) º
8. Комплект для измерения присоединительных размеров соединителей типа 2,92 мм и 1,85 мм
из состава Государственного первичного эталона единицы волнового сопротивления в
коаксиальных волноводах ГЭТ 75-2011.
Лист № 12
Всего листов 12
Сведения о методиках (методах) измерений
Методы измерений приведены в документе:
«Анализаторы цепей векторные MS4642B, MS4644B, MS4645B, MS4647B, блоки расширения
портов MN4694С, MN4697С. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам
цепей векторным MS4642B, MS4644B, MS4645B, MS4647B, блокам расширения портов
MN4694С, MN4697С
1. ГОСТ Р 8.813-2013. ГСИ. Государственная поверочная схема для средств измерений
волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных
волноводах в диапазоне частот от 0,01 до 65 ГГц.
2. ГОСТ 22261-94. «Средства измерения электрических и магнитных величин. Общие
технические условия».
3. «Анализаторы цепей векторные MS4642B, MS4644B, MS4645B, MS4647B, блоки расширения
портов MN4694С, MN4697С. Руководство по эксплуатации».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель:
Фирма “Anritsu Company”, США
490 Jarvis Drive, Morgan Hill, CA 95037-2809, U.S.A.
Phone: +1-408-778-2000
Fax: +1-408-776-1744
Заявитель:
Представительство ООО "Анритсу ЭМЕА Лтд", Великобритания
125009, Москва, ул. Тверская, д.16, стр.1
тел./факс: +7 495 363 1694 / + 7 495 935 8962
эл. trial:
Испытательный центр:
ГЦИ СИ ФГУП «СНИИМ»
630004, г. Новосибирск, пр-т Димитрова, 4;
тел.: (383) 210-08-14; факс: (383) 210-13-60;
сайт:
Аттестат аккредитации ГЦИ СИ ФГУП «СНИИМ» по проведению испытаний средств
измерений в целях утверждения типа № 30007-09 от 12.12.2009 г.
_____________
Ф.В. Булыгин
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п.
«____»_____________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
Похожие средства измерения:
ГРСИ Наименование СИ Тип СИ Производитель МПИ Ссылка
13898-01 Анализаторы серы, углерода IR, CS, S, C, WC Фирма "Leco", США 1 год Перейти
75935-19 Анализаторы воды автоматические AMI ISE Universal Фирма "SWAN Analytische Instrumente AG", Швейцария 1 год Перейти
49809-12 Анализаторы биохимические БИАЛАБ-100 ООО "Бианалитика", г.С.-Петербург 1 год Перейти
37467-08 Анализаторы спектра GSP-7830 Фирма "Good Will Instrument Co., Ltd.", Тайвань 1 год Перейти
14774-95 Влагомеры (измерительные преобразователи и анализаторы) MC Фирма "Panametrics Ltd.", Ирландия, США 1 год Перейти
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
