Анализаторы сероводорода в растворе амина 4650, ГРСИ 58518-14
Номер госреестра:
58518-14
Наименование СИ:
Анализаторы сероводорода в растворе амина
Обозначение типа:
4650
Производитель:
Фирма "AMETEK Process & Analytical Instruments Division", США
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.09.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56839
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы сероводорода в растворе амина модель 4650
Назначение средства измерений
Анализаторы сероводорода в растворе амина модель 4650 (далее – анализаторы) пред-
назначены для непрерывных измерений массовой концентрации сероводорода в очищенном
диэтаноламине.
Описание средства измерений
Анализаторы состоят из навесного измерительного блока, дистанционного контроллера
AMETEK 4000, источника питания и регулятора температуры термостата. Измерительный
блок изготовлен во взрывозащищенном исполнении, контроллер и источник питания долж-
ны быть установлены в безопасной зоне или в оболочке с продувкой защитным газом.
Маркировка взрывозащиты:
- анализатор модель 4650 - 2ExdeiaIICT3/T6 X;
- измерительный блок анализатора 4650 - I ExdIICT6.
В состав измерительного блока входят фотометр, источник света, термостат с электри-
ческим нагревателем, измерительной и дегазационной ячейками, элементами пробоотборной
системы, соединительные коробки для подсоединения силового и сигнальных кабелей.
Принцип действия анализатора основан на фотометрическом методе измерений поглоще-
ния молекулами анализируемого вещества излучения в ультрафиолетовой области (УФ).
Световой поток, проходящий через измерительную ячейку с анализируемым веществом, раз-
деляется на два луча с помощью полупрозрачного зеркала. Один луч фильтруется от всех
длин волн, за исключением той, которая поглощается анализируемым веществом. Второй
луч фильтруется от всех длин волн, кроме тех, которые не поглощаются анализируемым
компонентом. Сигналы фотодиодов, на которые попадают отфильтрованные лучи, обраба-
тываются микропроцессором.
Такой двулучевой метод позволяет компенсировать влияние мутности анализируемой
пробы, колебаний интенсивности света, загрязнение и "старение" оптики. Для предохране-
ния ячейки от загрязнений и конденсации проба проходит специальный самоочищающийся
фильтр, а ее температура поддерживается на уровне 100 ± 1 °С.
Проба раствора амина поступает в измерительный блок через запорный клапан и
фильтр твердых частиц. На выходе фильтра часть пробы отбирается и через запорный кла-
пан направляется в термостат ячейки для анализа. Остальная часть отфильтрованной пробы
проходит через расходомер, установленный на байпасной линии, и регулирующий клапан и
возвращается в технологический процесс. Байпасная линия способствует стабильности пото-
ка пробы через измерительную ячейку.
Поступившая в термостат проба проходит через змеевик теплообменника, где нагрева-
ется до температуры около 130
°
С. Нагретая проба поступает через клапан в измерительную
ячейку. Затем проба возвращается в технологическую систему через расходомер и регулятор
расхода, который поддерживает постоянный расход пробы через ячейку путем измерений
перепада давления.
Часть пробы периодически подается в дегазационную ячейку, где под действием ва-
куума и температуры из нее удаляется сероводород. Эта дегазированная проба периодически
используется для установки нуля анализатора.
Лист № 2
Всего листов 4

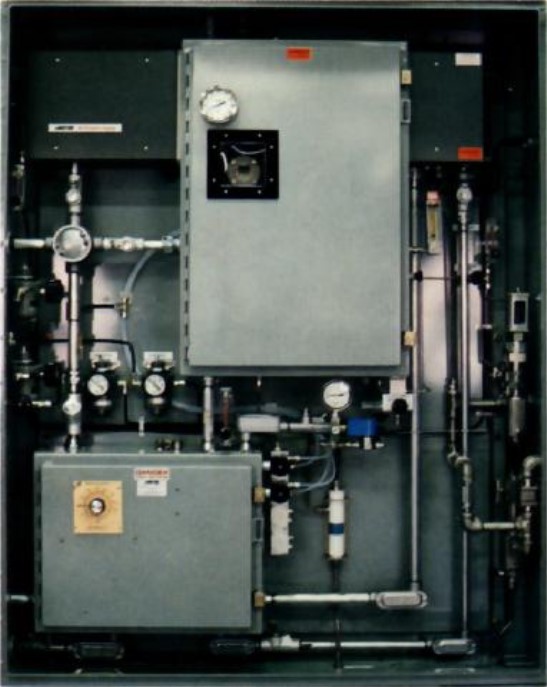

Рис.1 Фотография общего вида анализатора
Наименование
программного
обеспечения
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентифика-
ционное на-
именование
программного
обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Цифровой иденти- Алгоритм вычис-
фикатор программ- ления цифрового
ного обеспечения идентификатора
(контрольная сумма программного
исполняемого кода)обеспечения
4201115902.s19Firmware 46501.0263A0D60C09FBEMD5 Hash
D0876A1EF6BC8F
EDD33
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответству-
ет уровню "А" по МИ 3286-2010:
– "А" – не требуется специальных средств защиты метрологически значимой trial ПО
СИ и измеренных данных от преднамеренных измерений.
Влияние программного обеспечения анализаторов учтено при нормировании метроло-
гических характеристик.
Лист № 3
Всего листов 4
Метрологические и технические характеристики
от 0 до 2 г/дм
3
Диапазон измерений массовой концентрации сероводорода
(H
2
S) в амине
Пределы допускаемой погрешности, %:
приведенной
относительной
Габаритные размеры, мм, не более
Масса, кг, не более
Потребляемая мощность, В
×
А, не более
Среднее время наработки на отказ, ч
Срок службы, лет
± 20
в диапазоне измерений
массовой концентрации H
2
S,
от 0 до 1 г/дм
3
± 20
в диапазоне измерений
массовой концентрации H
2
S,
от 1 до 2 г/дм
3
1820x1219x305
409
2000
40000
8
Условия эксплуатации:
- температура окружающей среды,
°
С:
без обогрева
в термостатируемом шкафу
- относительная влажность, %
- напряжение питания, В
- частота, Гц
+
15
от мину 5 до плюс 50
от минус 40 до плюс 50
90 (без конденсации)
220
-
10
50
±
1
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом и на ли-
цевую поверхность прибора методом штемпелевания.
Комплектность средства измерений
Анализаторы сероводорода в растворе амина модель 4650.
Контроллер АМЕТЕК 4000.
Блок питания.
Руководство по эксплуатации.
Методика поверки.
Поверка
осуществляется по документу МП 58518-14 "Инструкция. Анализаторы сероводорода в рас-
творе амина модель 4650. Методика поверки", утвержденному ФГУП "ВНИИМС" 01 июля
2014 г.
Средства поверки: натрий сернистый, ГОСТ 2053-77.
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации "Анализаторы сероводорода в растворе амина мо-
дель 4650".
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к анализато-
рам сероводорода в растворе амина модель 4650
ГОСТ 22729-84 "Анализаторы жидкостей. ГСП. Общие технические условия".
Техническая документация фирмы "AMETEK Process & Analytical Instruments Division",
США.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- вне сферы государственного регулирования.
Изготовитель
Фирма "AMETEK Process & Analytical Instruments Division", США
Адрес: 455 Corporate Boulevard, Newark, DE 19702, USA
Заявитель
Фирма "Artvik, Inc.", США
Адрес: 30 East, 20th Street, Suite 401, New York, NY 10003, USA
Испытательный центр
Федеральноегосударственноеунитарноепредприятие"Всероссийскийнаучно-
исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
,
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п."___" ____________ 2014 г.
