Вибростенды калибровочные переносные HI-803, ГРСИ 58493-14
Номер госреестра:
58493-14
Наименование СИ:
Вибростенды калибровочные переносные
Обозначение типа:
HI-803
Производитель:
Фирма "Metrix Instrument Co.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.09.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56812
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вибростенды калибровочные переносные HI-803
Назначение средства измерений
ВибростендыкалибровочныепереносныеHI-803(далеевибростенды)
предназначеныдля передачиразмеров единиц величин характеристиквибрации
(виброускорения, виброскорости, виброперемещения) калибруемымСИ
(вибропреобразователям, преобразователям виброскорости и виброперемещения).
Описание средства измерений
Вибростендыпредставляютсобойпортативныевозбудителимеханических
колебаний синусоидальной формы, основанные на электродинамическом принципе
возбуждения. Вибростенд состоит из вибровозбудителя, встроенного эталонного
акселерометра, генератора сигналов с регулировкой частоты и амплитуды, усилителя
мощности, цифрового вольтметра, диодного индикатора, контроллера, принтера и дисплея.
Для питания вибростенда используется встроенная аккумуляторная батарея или выносной
блок питания.
Принцип действия вибростенда основан на воспроизведении виброгенератором
синусоидальной вибрации, значение ускорения которой измеряется при помощи встроенного
эталонного акселерометра. При калибровке СИ используется метод сравнения (сличения) с
встроенным эталонным акселерометром. Эталонный канал калибруется прямым методом с
использованием лазерной интерферометрии.
Калибратор позволяет проводить калибровку вибропреобразователей с массой до
750 г.
Внешний вид вибростенда калибровочного переносного HI-803приведен на
рисунке 1.

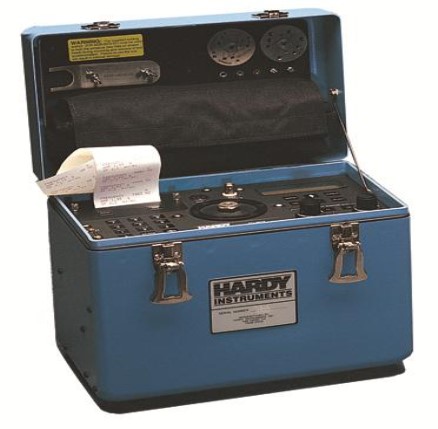

Рисунок 1 - Виброcтенд калибровочный переносной модели HI-803
Лист № 2
Всего листов 4
Метрологические и технические характеристики
Таблица 1
98
254
2540
±0,3
±1
±0,3
±0,5
±0,3
±0,5
Наименование характеристики
Значение
Максимальные значения воспроизводимых параметров
вибрации на частоте 100 Гц (без полезной нагрузки):
виброускорение (амплитудное значение), м/с
2
виброскорость (амплитудное значение), мм/с
виброперемещение (размах), мкм
Диапазон рабочих частот, Гц:
от 10 до 10000
Расширенная неопределенность калибровки при измерении
виброускорения в диапазонах частот с коэффициентом охвата
k=2 при доверительной вероятности 95 %, дБ, не более:
от 10 Гц до 2 000 Гц включ.
св. 2 000 Гц до 10 000 Гц
Расширенная неопределенность калибровки при измерении
виброскорости в диапазонах частот с коэффициентом охвата
k=2 при доверительной вероятности 95 %, дБ, не более:
от 10 Гц до 500 Гц включ.
св. 500 Гц до 2 000 Гц
Расширенная неопределенность калибровки при измерении
виброперемещения в диапазонах частот с коэффициентом
охвата k=2 при доверительной вероятности 95 %, дБ, не более:
от 20 Гц до 150 Гц включ.
св. 150 Гц до 200 Гц
Максимальная масса калибруемого датчика, г
750
Напряжение питания от зарядного устройства (переменное), В:
115
Условия эксплуатации:
диапазон рабочих температур,
о
Сот минус 12 до +132
Габаритные размеры (длина × ширина × высота
)
, мм:
279,4 ×177,8 × 254
Масса, кг
10,3
Знак утверждения типа
Знак утверждения типа наносится на корпус вибростенда методом наклейки и на
титульный лист Руководства по эксплуатации типографским способом.
Лист № 3
Всего листов 4
Комплектность средства измерений
Виброcтенд калибровочный переносной HI-8031 шт.
Кабель питания1 шт.
Входной разъем для режима определения чувствительности1 шт.
Ключ для крепления датчиков1 шт.
Кронштейн для датчиков с креплением на 3 болта1 шт.
Комплект крепежных шпилек1 шт.
Отвертка1 шт.
Руководство по эксплуатации1 экз.
Поверка
осуществляетсяв соответствии c документом МП 58493-14«Вибростенды
калибровочные переносные HI-803 фирмы «Metrix Instrument Company», США. Методика
поверки», утвержденным ФГУП «ВНИИМС» 8 августа 2014 года.
Основныесредстваповерки:виброизмерительныйканал1-огоразрядапо
ГОСТ Р 8.800-2012.
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Вибростенд калибровочный переносной HI-803».
Нормативныеитехническиедокументы,устанавливающиетребованияк
вибростендам калибровочным переносным HI-803
ГОСТ Р 8.800-2012 «Государственная система обеспечения единства измерений.
Государственнаяповерочнаясхемадлясредствизмеренийвиброперемещения,
виброскорости и виброускорения в диапазоне частот от 1∙10
-1
до 2∙10
4
Гц».
Техническая документация фирмы «Metrix Instrument Company», США.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Фирма «Metrix Instrument Company»,США.
Адрес: 8824 Fallbrook Drive, Houston, Texas 77064
Заявитель
Общество с ограниченной ответственностью «АСМ тесты и измерения»
(ООО «АСМ тесты и измерения»), г. Москва
Адрес: 127287, г. Москва, Петровско-Разумовский пр., 29.
Лист № 4
Всего листов 4
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 27.06.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____» _______2014 г.
