Твердомеры Бринелля NEXUS 3200 BIOS, NEXUS 3200XLM BIOS, NEXUS 3001XLM-IMP, ГРСИ 58488-14
Номер госреестра:
58488-14
Наименование СИ:
Твердомеры Бринелля
Обозначение типа:
NEXUS 3200 BIOS, NEXUS 3200XLM BIOS, NEXUS 3001XLM-IMP
Производитель:
Фирма "INNOVATEST Europe BV", Нидерланды
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.09.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56806
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Твердомеры Бринелля NEXUS 3200 BIOS, NEXUS 3200XLM BIOS, NEXUS
3001XLM-IMP
Назначение средства измерений
Твердомеры Бринелля NEXUS 3200 BIOS, NEXUS 3200XLM BIOS, NEXUS 3001XLM-
IMP (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по
шкалам Бринелля в соответствии с ГОСТ 9012-59.
Описание средства измерений
Принцип действия твердомеров основан на статическом вдавливании твёрдосплавного
шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Приборы представляют собой стационарные средства измерений, состоящие из
устройства приложения нагрузки и измерительного блока.
Твердомеры NEXUS 3200 BIOS, NEXUS 3200XLM BIOS оборудованы выносным
цифровым микроскопом для автоматического измерения отпечатка. Твердомеры NEXUS
3200XLM BIOS имеют моторизованный подъем с функцией распознавания образца и
увеличенное рабочее пространство. Твердомеры NEXUS 3001XLM-IMP - это полностью
автоматизированная модель, оснащенная сенсорным экраном и встроенным персональным
компьютером.
Доступ к метрологически значимой части ограничен конструкцией твердомеров.
Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и
пломбирования приведён на рисунке 1.

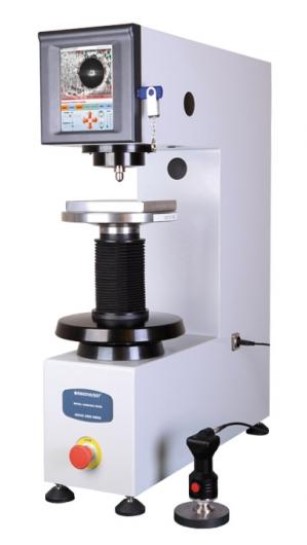

Рисунок 1 – Внешний вид твердомеров
место нанесения
знака утверждения
типа
места
расположения
пломб
задняя панель твердомера
Лист № 2
Всего листов 4
Программное обеспечение
Встроенное программное обеспечение (ПО) используется для управления работой
твердомеров, записью, хранением и статистической обработки результатов измерений.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1
ИдентификационноеНомер версииЦифровойАлгоритм
наименование ПО (идентификационный идентификатор вычисления
номер) ПОПОцифрового
(контрольная идентификатора ПО
сумма
исполняемого
кода)
IMPRESSIONS LТv 2.02 и выше
-
-
(для твердомеров
NEXUS 3200 BIOS,
NEXUS 3200XLM
BIOS)
IMPRESSIONSv 1.16 и выше
-
-
(для твердомеров
NEXUS 3001XLM-
IMP)
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.
Метрологические и технические характеристики
Испытательные нагрузки и диапазоны измерений твердости по шкалам Бринелля , HBW:
HBW 2,5/62,5 (нагрузка 613 Н)..........................................................................................от 32 до 218;
HBW 2,5/187,5 (нагрузка 1839 Н)......................................................................................от 95 до 650;
HBW 5/125 (нагрузка 1226 Н)............................................................................................от 16 до 100;
HBW 5/250 (нагрузка 2452 Н)............................................................................................от 32 до 218;
HBW 5/750 (нагрузка 7355 Н)............................................................................................от 95 до 650;
HBW 10/500 (нагрузка 4903 Н)..........................................................................................от 16 до 100;
HBW 10/1000 (нагрузка 9807 Н)........................................................................................от 32 до 218;
HBW 10/1500 (нагрузка 14710 Н)......................................................................................от 48 до 222;
HBW 10/3000 (нагрузка 29420 Н)......................................................................................от 95 до 650.
Пределы допускаемой относительной погрешности нагрузки, %
±
1,0.
Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Бринелля
приведены в таблице 2.
Таблица 2
Обозначение шкалИнтервалы измерения твёрдости, HBW
измерения твёрдости
30 75 125 200 300 400 550
±20 ±25 ±25 ±50 ±50 ±50 ±100
Пределы допускаемых абсолютных погрешностей
твердомеров, HBW, (±)
HBW 5/125; HBW 10/5001,53,0-----
3,04,57,5---
HBW 2,5/62,5; HBW 5/250;1,5
HBW 10/1000; HBW 10/1500
HBW 2,5/187,5; HBW 5/750;-
HBW 10/3000
3,04,57,510,513,518
Лист № 3
Всего листов 4
Рабочие условия применения:
- температура окружающего воздуха ,
о
С .............................................................. от 10 до 35;
- относительная влажность окружающего воздуха, не более, % ....................................... 70.
Напряжение питания от сети переменного тока частотой (50±1) Гц ...................... 220±22 В.
Габаритные размеры, масса, габариты рабочего пространства приведены в таблице 3.
Таблица 3
NEXUS 3200 BIOSNEXUS 3200XLMNEXUS 3001XLM-
BIOS IMP
Длина, мм, не более190190190
Ширина, мм, не более 617 617 617
Высота, мм, не более 790 985 985
Масса, кг, не более130150160
Рабочее пространство220220220
(длина), мм
Рабочее пространство190390335
(высота), мм
Знак утверждения типа
наносится на корпус твердомера в виде наклеиваемой плёнки и на титульныйлист
руководства по эксплуатации типографским или иным способом.
Комплектность средства измерений
В комплект поставки входят:
твердомер NEXUS 3200 BIOS, или NEXUS 3200XLM BIOS,
или NEXUS 3001XLM-IMP (по заказу)...................................................................................1 шт.;
цифровой микроскоп (для NEXUS 3200 BIOS, NEXUS 3200XLM BIOS)...............1 шт.;
вспомогательные принадлежности ....................................................................1 комплект;
руководство по эксплуатации NEXUS 3000 – 01 РЭ................................................... 1 шт.
металлов и
разряда по
Поверка
осуществляется по ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости
сплавов. Методы и средства поверки».
Основные средства поверки:
эталонные меры твёрдости с метрологическими характеристиками 2
ГОСТ 9031-75 со значениями: (100±25) HBW; (200±50) HBW; (400±50) HBW.
Сведения о методиках (методах) измерений
Твердомеры Бринелля NEXUS 3200 BIOS, NEXUS 3200XLM BIOS, NEXUS 3001XLM-
IMP. Руководство по эксплуатации. NEXUS 3000 – 01 РЭ
Нормативные документы, устанавливающие требования к твердомерам Бринелля
NEXUS 3200 BIOS, NEXUS 3200XLM BIOS, NEXUS 3001XLM-IMP
1 ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».
2 ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю».
3 ГОСТ 8.062-85 «Государственная система обеспечения единства измерений.
Государственная специальный эталон и государственная поверочная схема для средств
измерений твёрдости по шкалам Бринелля».
4 Техническая документация изготовителя.
Лист № 4
Всего листов 4
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
При выполнении работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством РФ
обязательным требованиям.
Изготовитель
Фирма «INNOVATEST Europe BV», Нидерланды
Адрес: Borgharenweg 140, 6222 AA MAASTRICHT, The Netherlands
Тел.: + 31 43 3520060
Факс: .+ 31 43 3631168
E-mail:
Заявитель
Общество с ограниченной ответственностью «Термо Техно» (ООО «Термо Техно»)
Юридический адрес: 101000, г. Москва, Колпачный пер., д. 9а, офис 218
Тел.: (495) 783-82-11
Факс: (495) 783-82-12
E-mail:
Испытательный центр
Федерального государственного унитарного предприятия «Всероссийский научно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская область, Солнечногорский р-н, городское
поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.
Телефон: +7(495)526-63-00, факс: +7(495)526-63-00.
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель Руководителя
Федерального агентства
по техническому регулированию
и метрологииФ.В. Булыгин
М.п."____" __________ 2014 г.
