Регистраторы OTT netDL500 и OTT netDL1000, ГРСИ 58483-14
Номер госреестра:
58483-14
Наименование СИ:
Регистраторы
Обозначение типа:
OTT netDL500 и OTT netDL1000
Производитель:
Фирма "OTT Hydromet GmbH", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.08.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56801
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Регистраторы OTT netDL500 и OTT netDL1000
Назначение средства измерений
Регистраторы OTT netDL500 и OTT netDL1000 (далее по тексту – OTT netDL или
регистраторы) предназначены для измерения и регистрации силы и напряжения постоянного
тока, сигналов от термопар и термопреобразователей сопротивления, дискретных сигналов,
формирования сигналов аварийной сигнализации, а также передачи данных как в пределах
контролируемого объекта, так и в системы более высокого уровня.
Описание средства измерений
Принцип действия OTT netDL основан на аналого-цифровом преобразовании
параметров измеряемых электрических сигналов и передачу их в микропроцессорный
модуль, который обеспечивает управление всеми схемами регистратора и осуществляет
связь с персональным компьютером по каналу GSM или через цифровой интерфейс Ethernet.
На сенсорном экране регистратора и на экране монитора компьютера отображаются
результаты измерений, а также сведения о режиме работы. Регистраторы снабжены
функцией сохранения считываемой информации (данные о диагностике, сигнализации,
вычислениях), позволяющей пользователю осуществлять просмотр и анализ изменений за
определенный промежуток времени.
Стандартная версия А каждого регистратора имеет четыре физических канала ввода,
ЖК-дисплейиджойстик.МодельOTTnetDL500предусматриваетвозможность
подключения двух плат расширения, модель OTT netDL1000 предусматривает возможность
подключения трех плат расширения. Версия В регистратора дополнительно к стандартной
версии имеет встроенный GSM-модем, версия С дополнительно к версии В имеет модуль
аудиокодека для голосового извещателя, подключенного к внутреннему GSM-модему.
С помощью внутреннего или внешнего GSM-модема можно осуществлять удаленную
передачу данных, а также дистанционную настройку параметров с помощью GSM сети
сотовой связи или с помощью сервиса GPRS. Внешний вид регистраторов представлен на
рисунке 1.

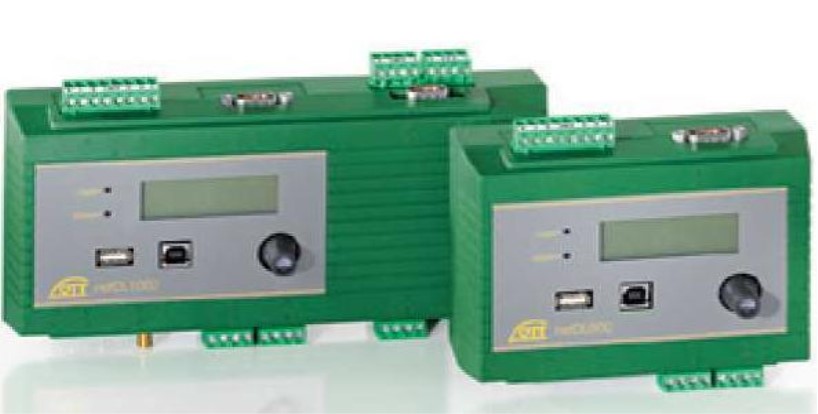

Рисунок 1 – Внешний вид регистраторов OTT netDL500 (справа) и OTT netDL1000 (слева).
Лист № 2
Всего листов 5
Регистраторы имеют индивидуально конфигурируемую систему аварийных сигналов
и управляющих воздействий – при возникновении определенных событий OTT netDL
самостоятельно генерирует аварийный сигнал и осуществляет его передачу с помощью
модема, например, в центр управления. Имеется также возможность управления внешними
устройствами с помощью переключающих контактов. Для обеих моделей OTT netDL
предусмотрен голосовой извещатель, позволяющий озвучивать измеренные значения и
аварийные сообщения с помощью коммутируемого соединения. Для осуществления данной
функциональной возможности предназначен GSM-модем.
Программное обеспечение
В регистраторах предусмотрено внутреннееи внешнее программное обеспечение
(ПО). Внутреннее ПО состоит из встроенной в микропроцессорный модуль метрологически
значимой части ПО. Доступ к цифровому идентификатору Firmware (контрольной сумме)
невозможен. Номер версии ПО отображается на дисплее прибора при его включении.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа
соответствует уровню «А» по МИ 3286-2010. Не требуется специальных средств защиты,
исключающих возможность несанкционированной модификации, обновления (загрузки),
удаления и иных преднамеренных изменений метрологически значимой встроенной части
ПО СИ и измеренных данных.
Внешнее ПО «OTT Data Logger Operating Program», предназначенное для
взаимодействия регистратора с компьютером, не оказывает влияния на метрологические
характеристики. Внешнее ПО служит для конфигурирования и получения данных измерений
впроцессеэксплуатацииOTTnetDL.Конфигурированиевключаетразрешение
программирования уставок, установку типа первичного преобразователя, установку
нижнего и верхнего пределов диапазона преобразования входного и выходного сигнала. Для
применения прибора в учетно-расчетных операциях предусмотрена защита паролем от
несанкционированного изменения конфигурации или ввода рабочих параметров. Уровень
защиты внешнего ПО от преднамеренного и непреднамеренного доступа соответствует
уровню «С» по МИ 3286-2010.
Идентификационные признаки программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Наименование
ПО
ионное
наименование
ПО
Цифровой
Алгоритм
обеспечение
система)
V2.25.0
-
данных
V1.52.0
Рабочая
программаBedien
регистратораprogramm
V1.70.0
Идентификац
Номер версииидентификаторвычисления
(идентификацион ПО цифрового
ный номер) ПО(контрольнаяидентификатора
сумма) ПО
Встроенное
программное
FirmwareV2.60.1
(операционная
V3.00.0
Номер
в
ерс
и
и
V1.61.1-
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Измеряемая величина
Диапазон измерений
Таблица 2
Температура,
о
С
Сила тока, мА
Напряжение, В
Сопротивление, Ом
Частота, Гц
От минус 100 до 600
от 0 до 20
от 4 до 20
от 0 до 0,05
от 0 до 1,25
от 0 до 5
от 0 до 10
от 50 до 400
от 0 до 5500
от 0 до 50
Пределы допускаемой
основной погрешности
абсолютнойприведенной, %
0,7 0,1
0,02/0,06 0,1/0,3
0,016/0,048 0,1/0,3
0,05 мВ 0,1
0,00125 0,1
0,005 0,1
0,01 0,1
0,35 0,1
5,5 0,1
0,05 0,1
от 9 до 28
5
IP41
148 × 124 × 83
232 × 124 × 83
0,400
0,650
Напряжение питания постоянного тока, В
Потребляемая мощность, В∙А, не более
Степень защиты от внешних воздействий по ГОСТ 14254-96
Габаритные размеры, мм, не более:
OTT netDL500
OTT netDL1000
Масса, кг, не более:
OTT netDL500
OTT netDL1000
Рабочие условия эксплуатации:
температура окружающей среды, ºС:
- дисплей
- версия A
- версии B и C
- относительная влажность воздуха, %
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
от минус 20 до 70
от минус 40 до 70
от минус 30 до 70
от 5 до 95
50 000
10
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом, а также
на корпус регистратора в виде наклейки.
Комплектность средства измерений
1 шт.
Регистратор OTT netDL500 или OTT netDL1000
GCM-модем (код версии «В» или «С»)
Универсальный комплект соединителя для подключения источника питания
Диск CD-ROM с программным обеспечением
Руководство по эксплуатации
Акт заводских приемо-сдаточных испытаний
Методика поверки
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
OTT netDL
осуществляется по документу МП 58483-14 «Регистраторы OTT netDL 500 и
1000. Методика поверки», утвержденному ФГУП «ВНИИМС» в июле 2014 г.
Лист № 4
Всего листов 5
Основные средства поверки:
- калибратор процессов многофункциональный FLUKE-726 (Госреестр 52221-12);
- магазин сопротивлений Р4831, класс точности 0,02;
- установка для проверки электрической безопасности GPI-745A, напряжение 1500 В,
диапазон выходных напряжений от 100 до 5000 В;
- мегаомметр Ф4102/1-1М, диапазон измерений сопротивления от 0 до 20 000 МОм.
Сведения о методиках (методах) измерений
содержатся в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования
к регистраторам OTT netDL500 и OTT netDL1000
1. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин.
Общие технические условия.
3. ГОСТ 6651-2009Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
4. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования.
5. Техническая документация OTT Hydromet GmbH, Германия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществлениепроизводственногоконтролязасоблюдениемустановленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта; осуществление деятельности в области
гидрометеорологии; выполнение работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям.
Изготовитель
OTT Hydromet GmbH, Германия
Адрес: Ludwigstrasse 16, 87437 Kempten
Тел.: + 49 - (0) 831 5617 - 0
Факс: + 49 - (0) 831 5617 - 209
E-mail:
Адрес в Интернет:
Заявитель
ООО «ИНТЕРПОНТ Бизнес Лоджистик»
Адрес: 125009, Москва, ул. Тверская д. 16, стр. 1
Тел:
(495) 935-89-61
Факс: (495) 935-89-61
Лист № 5
Всего листов 5
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: (495) 437-55-77
Факс: (495) 437-56-66
E-mail:
, адрес в Интернет:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя
Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
М.п.«_____» ____________ 2014 г.
