Приложение к свидетельству № 56775
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы неавтоматического действия PS2
Назначение средства измерений
Весы неавтоматического действия
PS2
(далее — весы) предназначены для измерений
массы отрезков стального проката различного сечения и других изделий металлургической
промышленности.
Описание средства измерений
Весы состоят из следующих основных частей: грузоприемного устройства и индикатора.
Грузоприемное устройство (далее — ГПУ) представляет собой сборную конструкцию,
основу которой составляет металлическая платформа, опирающаяся на четыре аналоговых ве-
соизмерительных тензорезисторных датчика (далее — датчика). На платформе закреплены по-
перечные перекладины поверхность которых покрыта резиновым защитным материалом для
предотвращения повреждения поверхности взвешиваемого груза.
В весах используются датчики весоизмерительные BILANCIAI GROUP NTI, модифика-
ция NTI-C3 (Госреестр № 54393-13), и индикаторы весоизмерительные D400, D410, D800, мо-
дификация D410 (далее — индикатор) (Госреестр № 54402-13).
Общий вид ГПУ весов представлен на рисунке 1. Общий вид индикатора на рисунке 2.
Вид спереди
Вид сверху
Рисунок 1 — Общий вид ГПУ весов

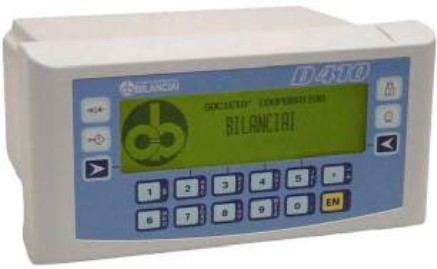

Рисунок 2 — Общий вид индикатора
Лист № 2
Всего листов 4
Принцип действия весов основан на преобразовании деформации упругого элемента
датчика, возникающей под действием силы тяжести взвешиваемого груза в аналоговый элек-
трический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой
код и обрабатывается. Измеренное значение массы выводится на цифровой дисплей индикато-
ра.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответст-
вующие пункты ГОСТ OIML R 76-1–2011):
– устройство первоначальной установки на нуль (T.2.7.2.4);
– устройство слежения за нулем (T.2.7.3);
– полуавтоматическое устройство установки на нуль (T.2.7.2.2);
устройство выборки массы тары (Т.2.7.4);
устройство предварительного задания значения массы тары (Т.2.7.5);
-
устройство индикации отклонения от нуля (4.5.5);
– суммирование;
– счетный режим.
Значения максимальной нагрузки Max, минимальной нагрузки Min, поверочного интер-
вала e, наносятся на маркировочную табличку, закрепляемую на индикаторе и/или ГПУ весов.
Для связи с периферийными устройствами весы оснащаются интерфейсами RS-232, RS-
485, RS-422.
Знак поверки наносится на корпус индикатора.

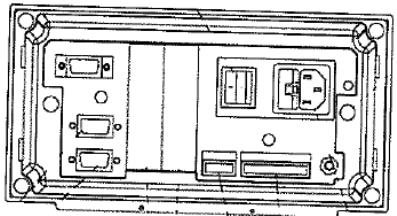

Схема пломбировки от несанкционированного доступа приведена на рисунке 3.
ПломбаРазрушаемаяПломба
наклейка
илиили
Пломба РазрушаемаяПломба
Пломба
наклейка
Рисунок 3 — Схема пломбировки весов
Наименование
программного
обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
relevant part
Лист № 3
Всего листов 4
Программное обеспечение
Программное обеспечение (далее — ПО) весов является встроенным, используется в
стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечи-
вается невозможностью изменения ПО без применения специализированного оборудования
производителя.
Изменение ПО весов через интерфейс пользователя невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и
настройки, а также измерительной информации, используется пломбируемый переключатель
режима настройки.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню
«С» по МИ 3286-2010. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 — Идентификационные данные ПО
Цифровой иденти-Алгоритм вы-
Идентификацион-фикатор про- числения циф-
ное наименование граммного обеспе- рового
иденти-
программного обес-чения (контроль-фикатора про-
печенияная сумма испол- граммного обес-
няемого кода)печения
Metrological
BIL0011.7b0x4a7F CRC16
Характеристика
Значение
1
220
+
10%
-
15%
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2 – Метрологические и технические характеристики весов
III
3000
3000
100% Max
от - 10 до +40
Класс точности по ГОСТ OIML R 76-1–2011
Максимальная нагрузка (Мах), кг
Поверочный интервал (е) и действительная цена деления шкалы
(d) е=d, кг
Число поверочных интервалов (n)
Диапазон уравновешивания тары
Диапазон температуры (п. 3.9.2.1 ГОСТ OIML R 76-1–2011),
о
C
Параметры электропитания от сети переменного тока:
напряжение, В
частота, Гц
50±1
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку, расположенную на кор-
пусе индикатора, а также типографским способом на титульные листы эксплуатационной доку-
ментации.
Комплектность средства измерений
Весы.......................................................................................................................................1 шт.
Руководство по эксплуатации............................................................................................1 экз.
Поверка
осуществляетсявсоответствиисприложениемДА«Методикаповеркивесов»
ГОСТ OIML R 76-1–2011 «Весы неавтоматического действия. Часть 1. Метрологические и тех-
нические требования. Испытания».
Лист № 4
Всего листов 4
Идентификационные данные, а также процедура идентификации программного обеспе-
чения приведены в руководстве по эксплуатации в разделе 4.9 «Проверка при установке обору-
дования»
Основные средства поверки: гири, соответствующие классу точности М
1-2
по
ГОСТ OIML R 111-1–2009.
Сведения о методиках (методах) измерений
«Весы неавтоматического действия PS2. Руководство по эксплуатации», раздел № 6
«Эксплуатация оборудования»
Нормативные и технические документы, устанавливающие требования к весам неавто-
матического действия PS2
1. ГОСТ OIML R 76-1–2011 «Весы неавтоматического действия. Часть 1. Метрологиче-
ские и технические требования. Испытания».
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы».
3. Техническая документация фирмы-изготовителя
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление торговли.
Изготовитель
Фирма «S A S Engineering And Planning S.R.L.», Италия
Адрес: Via Alessandro Volta, 5, Suello Lecco, Italy.
Тел.: + 39 (0) 31 65 55 93
e-mail:
Заявитель
Общество с ограниченной ответственностью «МаркетГейт» (ООО «МаркетГейт»)
г. Москва, Зеленоград, 2-й западный проезд, д.1, стр.1
Тел.: (495) 540-48-02
e-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Тел./факс: (495) 437-55-77/ 437-56-66.
e-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа №30004-13 от 26.07.2013 г.
Заместитель Руководителя
Федерального агентства
по техническому регулированию
и метрологииФ.В. Булыгин
М.п.«
»2014 г.
