Номер госреестра:
58413-14
Наименование СИ:
Антенны штыревые активные
Обозначение типа:
R&S®HE010
Производитель:
Фирма "Rohde & Schwarz GmbH & Co. KG", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.09.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56723
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Антенны штыревые активные R&S®HE010
Назначение средства измерений
Антенны штыревые активные R&S®HE010 (далее – антенны) предназначены (совместно с
измерительными приемными устройствами) для измерений напряженности электромагнитного
поля в диапазоне рабочих частот.
Описание средства измерений
Принцип действия антенн основан на преобразовании наведенного на вибраторе
электромагнитного поля высокочастотного тока в переменное напряжение, передающееся в
несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному
устройству.
Конструктивноантеннапредставляетпроводящийштырь,нагруженныйна
малошумящий усилитель. Выход антенны представляет собой коаксиальный разъем типа N с
номинальным входным сопротивлением 50 Ом. Электрическая цепь имеет защиту от
перегрузок величиной тока до 5 кА. Цепь усиления вмонтирована в защитный корпус из

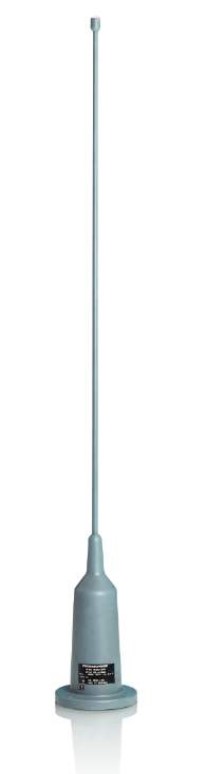

Рисунок 1 – Общий вид
Место пломбировки
Лист № 2
Всего листов 4
усиленного стекловолокна, расположенный в основании проводящего штыря, так же покрытого
стекловолокном, что обеспечивает возможность работы в сложных погодных условиях.
Для измерений параметров электромагнитного поля антенна подключается к входу
измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности либо иного
приемного устройства. Питание антенны осуществляется через радиочастотный кабель
посредством устройства развязки, например IN600.
Программное обеспечение
Отсутствует
Метрологические и технические характеристики
Диапазон рабочих частот, МГц .……………..……..………..………….……….… от 0,009 до 80.
Диапазон изменения коэффициента калибровки, дБ (1/м)...…………....….............. от 16 до 19.
Пределы допускаемой относительной погрешности коэффициента калибровки, дБ …....
±
2,5.
КСВН входа, не более……………...…………………………………….……………….….......3,0.
Масса, кг, не более:…………….……………..………………………………………………….1.
Габаритные размеры (диаметр × высота), мм, не более……….………………….120×1000 мм.
Рабочие условия эксплуатации (по данным фирмы-изготовителя):
- температура окружающего воздуха, ºС….…………………….от минус 40 до плюс 65;
- относительная влажность воздуха при температуре воздуха 20 ºС, %...........……до 80.
Знак утверждения типа
Знак утверждения типа наносится на таблички с типом и заводским номером антенн
методом травления (таблички крепятся к тыльной части антенн) и на титульный лист
эксплуатационной документации фирмы-изготовителя типографским способом.
Комплектность средства измерений
Комплект поставки прибора приведен в таблице 1.
Таблица 1
1.Комплект упаковки
2.Антенна активная штыревая
3.Устройство развязки
4.Руководство по эксплуатации
активные
«Ростест-
Поверка
осуществляется по документу МП – РТ – 2118 – 2014«Антенны штыревые
R&S®HE010. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ
Москва» 12 марта 2014 г.
Основные средства поверки:
Пределы измерений
5 Гц до 400 кГц
± 5 %
характеристикисредства
Требуемыетехнические
поверки
Наименование средства поверки
Пределыдопускаемой
погрешности
Установка поверочная средств
измерений напряженности
электрического поля П1-21
Госреестр № 52652-13
± 5 %
от 9 кГц до 30 МГц
± 1,5 дБ
Антенна измерительная
П6-61
Госреестр № 28933-05
от 26 МГц до 300 МГц
± 1,5 дБ
Лист № 3
Всего листов 4
от 9 кГц до 6,5 ГГц
КСВН: от 1,05 до 10
Анализатор электрических цепей
векторный Е5071С
Госреестр № 45997-10
Антенна измерительная штыревая
П6-44
Госреестр № 25853-03
Сведения о методиках (методах) измерений
Методы измерений с помощью антенн указаны в эксплуатационном документе
«Антенны штыревые активные R&S®HE010. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к антеннам
штыревым активным R&S®HE010
ГОСТ 13317-89. «Элементы соединений СВЧ трактов радиоизмерительных приборов.
Присоединительные размеры».
ГОСТ 8.463-82. «ГСИ. Антенны и комплексы аппаратуры измерительные. Методы и
средства поверки».
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Фирма “Rohde & Schwarz GmbH & Co. KG”, Германия.
Muehldorfstrasse 15, 81671 Munich, Germany,
Тел.: +49-89-41-29-0, Факс: +49-89-41-29-12-164
Заявитель
“Rohde & Schwarz GmbH & Co. KG” Московское представительство
Российская Федерация, 115093 г. Москва, Павловская, д.7, стр.1
Телефон:+7 (495) 981-3560, Факс: +7 (495) 981-3565
Лист № 4
Всего листов 4
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное
учреждение «Государственный региональный центр стандартизации, метрологии и
испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»);
117418 г. Москва, Нахимовский проспект, 31;
тел./факс (495) 544 00 00;
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний
средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель Руководителя
Федерального агентства по
техническому регулированию
и метрологииФ.В. Булыгин
М.п.«» __________ 2014 г.
