Система измерительная в составе системы управления и защиты реактора (СУЗ) энергоблока №3 Ростовской АЭС Нет данных, ГРСИ 58409-14
Номер госреестра:
58409-14
Наименование СИ:
Система измерительная в составе системы управления и защиты реактора (СУЗ) энергоблока №3 Ростовской АЭС
Обозначение типа:
Нет данных
Производитель:
Филиал ОАО "Концерн Росэнергоатом" "Ростовская атомная станция" (Ростовская АЭС), г.Волгодонск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 001
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56719
об утверждении типа средств измерений
Лист № 1
Всего листов 18
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерительная в составе системы управления и защиты реактора (СУЗ)
энергоблока №3 Ростовской АЭС
Назначение средства измерений
Система измерительная в составе системы управления и защиты реактора (СУЗ) энер-
гоблока №3 Ростовской АЭС (далее – СУЗ) предназначена для измерений следующих величин,
являющихся технологическими параметрами реакторной установки (далее – РУ) энергоблока
№3 Ростовской АЭС: температуры, давления, активной электрической мощности, частоты на-
пряжения, нейтронной мощности, периода и реактивности реактора, параметров сейсмических
воздействий на энергоблок №3.
Описание средства измерений
СУЗ включает в себя подсистему инициирующей части СУЗ (далее – АЗ-ПЗ) и подсис-
тему исполнительной части СУЗ, входящую в комплекс электрооборудования СУЗ (далее –
КЭ СУЗ).
СУЗ состоит из двух независимых комплектов оборудования. Каждый измерительный
канал (далее – ИК) является троированным: один и тот же параметр измеряется тремя датчика-
ми, измерительная информация с которых поступает на различные входы вторичной части ИК.
Функции АЗ-ПЗ:
- измерения технологических параметров РУ, а также параметров сейсмических
воздействий на энергоблок №3;
- сравнения измеренных параметров с уставками;
- архивирования измерительной информации, формируемой в подсистеме;
- обмена измерительной информацией с другими системами энергоблока №3.
Основными измерительными функциями КЭ СУЗ являются:
- измерение давления пара в главном паровом коллекторе (далее – ГПК) и давления над
активной зоной 1 контура;
- отображение поступающих из подсистемы АЗ-ПЗ некорректированных значений
мощности реактора.
Состав подсистемы АЗ-ПЗ:
1. Аппаратура формирования сигналов защит (далее – АФСЗ).
В состав АФСЗ входят ИК температуры. Термопара типа ТХК-01 (Госреестр
№13481-12) осуществляет первичное измерительное преобразование температуры в напряже-
ние. Сигнал поступает на устройство накопления и обработки УНО-324Р, осуществляющее его
преобразование в цифровой сигнал и его обработку с последующей передачей в аппаратуру
отображения и протоколирования (далее – АОП), а также преобразование измерительной ин-
формации в аналоговый частотно-модулированный сигнал (10-50) кГц для передачи в другие
подсистемы. Компенсация температуры холодного спая осуществляется с помощью термопре-
образователя сопротивления ТСП-06 с градуировкой 100П (Госреестр №14457-13).
ИКдавления,перепададавленияиуровнясостоятиздатчиковдавления
ТЖИУ 406-М100-АС (Госреестр №47462-11), преобразующих измеряемые физические величи-
ны в унифицированные сигналы силы постоянного тока (4-20) мА (УТС), и УНО-324Р, где про-
изводится аналого-цифровое преобразование и обработка с последующей передачей в АОП, а
также преобразование измерительной информации в аналоговый частотно-модулированный
сигнал (10-50) кГц для передачи в другие подсистемы.
В состав АФСЗ входят расчетные ИК разностей температур. Расчет производится на
основе измерительной информации ИК температуры и давления. При этом давление пересчи-
Лист № 2
Всего листов 18
тывается в температуру насыщения воды на основе таблиц, занесенных в память
УНО-324Р.
ВИКактивноймощностисигналсизмерительныхтрансформаторовтока
ТОЛ-СЭЩ-10 (Госреестр № 32139-11) и напряжения НОЛ-СЭЩ-6-У2 (Госреестр № 35955-12)
поступает на измерительный преобразователь ФЕ1883-АД (Госреестр № 43479-09), осуществ-
ляющий расчет активной мощности. Измерительная информация с преобразователя поступает в
виде УТС на УНО-324Р, где производится аналого-цифровое преобразование и обработка с по-
следующей передачей в АОП, а также преобразование измерительной информации в аналого-
вый частотно-модулированный сигнал (10-50) кГц для передачи в другие подсистемы.
Частота питания ГЦН измеряется преобразователем ФЕ1883-АД, измеряющим частоту
сигнала, поступающего с измерительного трансформатора напряжения. Частота преобразуется
в УТС и поступает на УНО-324Р, где производится аналого-цифровое преобразование и обра-
ботка с последующей передачей в АОП, а также преобразование измерительной информации в
аналоговый частотно-модулированный сигнал (10-50) кГц для передачи в другие подсистемы.
2. Аппаратура контроля нейтронного потока (далее – АКНП).
В состав ИК нейтронной мощности реактора входят датчики нейтронного потока
УДПН-33Р, УДПН-37Р (Госреестр № 45141-10), выходным сигналом которых является стохас-
тическая последовательность импульсов, количество которых в единицу времени пропорцио-
нально плотности нейтронного потока. Сигнал с датчиков поступает на вспомогательный блок
БХ-160Р1, а затем на устройство УНО-325Р, осуществляющее обработку сигнала и его преобра-
зование:
- в цифровой сигнал для передачи в АОП и на цифровые дисплеи БИЦ-98Р;
- в унифицированный сигнал (4-20) мА для передачи в КЭ СУЗ;
- в частотный сигнал в диапазоне (125-18750) Гц для передачи в аппаратуру разгрузки и
ограничения мощности (далее – АРОМ).
В АКНП также входят расчетные ИК периода и реактивности реактора. Расчет произ-
водится в УНО-325Р на основе измерительной информации ИК нейтронной мощности реакто-
ра.
Результаты измерений отображаются на цифровых дисплеях БИЦ-98Р, располагаю-
щихся на блочном и резервном пунктах управления. Также импульсный сигнал, соответствую-
щий нейтронной мощности реактора, передается в аппаратуру контроля фиксации внутрикор-
пусных устройств (далее – АК ВКУ).
3. Аппаратура контроля загрузки / перегрузки топлива (далее – АКП).
В состав ИК плотности нейтронного потока входят датчики нейтронного потока
УДПН-35Р (Госреестр № 45141-10). Сигнал с датчиков поступает через вспомогательные блоки
БХ-160Р на устройство УНО-327Р, осуществляющее обработку сигнала и его преобразование в
цифровой сигнал для передачи в аппаратуру отображения и протоколирования (АОП) и в ана-
логовый частотный сигнал (10-50) кГц для передачи на устройства сигнализации БСР-41Р, ко-
торые обеспечивают звуковую сигнализацию, тональность которой зависит от измеряемой
плотности нейтронного потока.
В АКП также входят расчетные ИК периода реактора. Расчет производится в УНО-
327Р на основе измерительной информации ИК плотности нейтронного потока.
4. АРОМ принимает от АФСЗ и АКНП частотные сигналы. В УНО-326Р они преобра-
зуются в цифровые и передаются в АОП.
5. Аппаратура индустриальной антисейсмической защиты (далее – АИАЗ).
В состав ИК сейсмического ускорения входят датчики СД-4 (Госреестр № 40832-09),
осуществляющие преобразование измеряемой величины в сигнал УТС и передачу его в АОП
через блоки коммутации БКК-01. В АОП (в УНО-328Р) осуществляется аналого-цифровое пре-
образование этих сигналов, их регистрация, архивирование и отображение на дисплее
Лист № 3
Всего листов 18
УНО-328Р, а также передача в другие системы. Регистрация и архивирование сигналов АИАЗ
осуществляется при получении от АИАЗ специального дискретного сигнала.
6. АК ВКУ осуществляет преобразование поступающих из АКНП импульсных частот-
но-модулированных сигналов в сигналы силы постоянного тока (0-20) мА для передачи в сис-
тему контроля вибраций (далее – СКВ).
Сигнал поступает на узел ввода частоты ПТИ-33Р1. Блок ПНО-188Р выполняет считы-
вание данных с регистров узлов ввода частоты ПТИ-33Р1, и производит обработку информа-
ции. Модуль AO16-V8 (FASTWEL) выполняет преобразование 12-разрядных сигналов в сигнал
(0-5) В, который затем преобразуется в модуле 5B39-03 (Analog Devices) в унифицированный
сигнал (0-20) мА, который затем передается в СКВ.
7. В функции АОП входят: сбор, обработка, архивация, отображение и передача изме-
рительной информации в систему верхнего блочного уровня (далее – СВБУ).
В состав АОП входит устройство обработки и накопления УНО-328Р, осуществляю-
щее:
- прием цифровых сигналов от подсистем, их регистрацию, архивирование и отображе-
ние на дисплее УНО-328Р;
- прием и преобразование аналоговых сигналов от АИАЗ;
- передачу измерительной информации в другие системы: СВБУ, систему контроля
управления и диагностики (СКУД) и аппаратуру сигнализации первопричины, реализованную
на типовых программно-технических средствах (АСП ТПТС).
В КЭ СУЗ входят ИК аналого-цифрового преобразования УТС, осуществляющегося в
устройстве АРМ7К4. Наряду с преобразованием осуществляется обработка, архивирование и
передача измерительной информации в устройство ШЛОСК4, на серверы ШСРК4 и на БПУ,
где происходит ее отображение.
В состав ИК давления входят датчики давления ТЖИУ406-М100-АС (Госреестр
№47462-11) осуществляющие преобразование физической величины в УТС. Сигналы с датчи-
ков поступает в устройство АРМ7К4, где осуществляется их аналого-цифровое преобразование,
обработка, архивирование и передача в устройство ШЛОСК4, на серверы ШСРК4 и на БПУ, где
происходит отображение измерительной информации.
Лист № 4
Trial листов 18

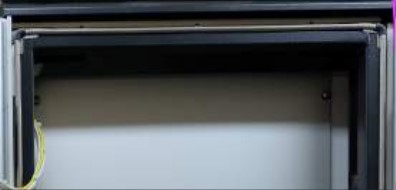

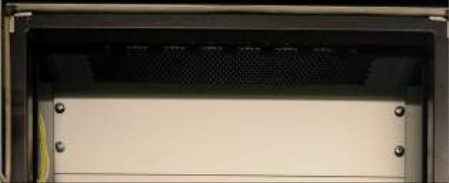

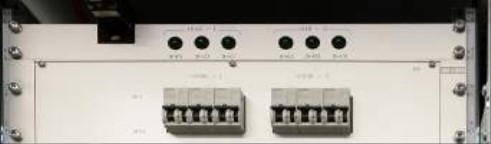

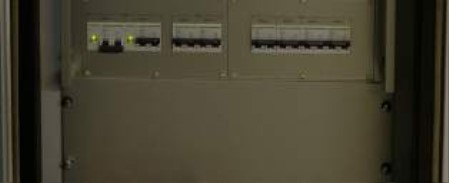

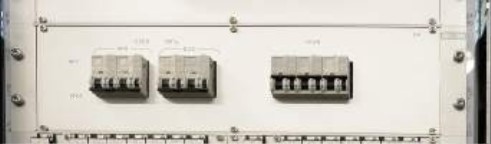

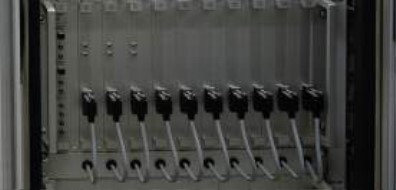

Рисунок 1 – фото общего вида УНО-324Р
Лист № 5
Всего листов 18

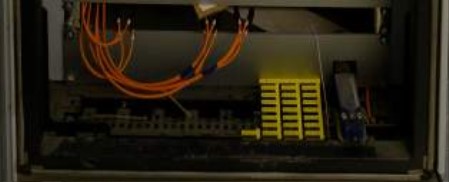

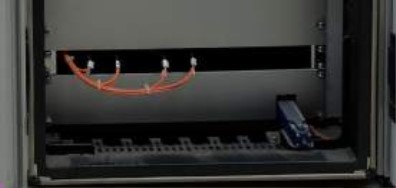

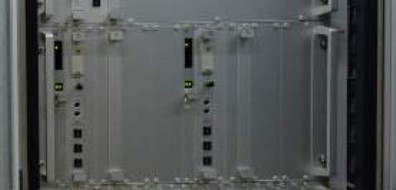

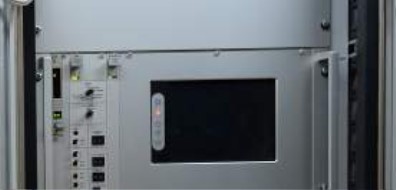

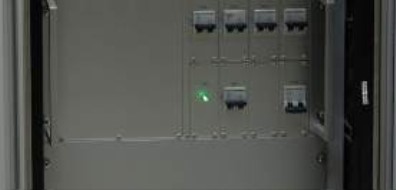

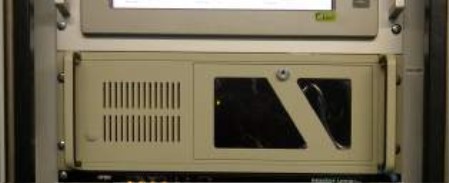

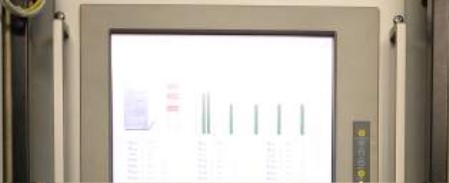

Рисунок 2 – фото общего вида УНО-328Р
Лист № 6
Всего листов 18

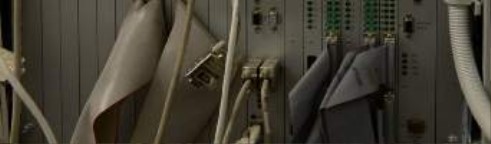

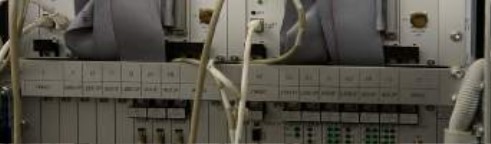

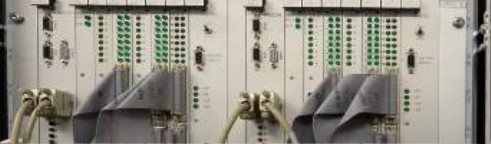

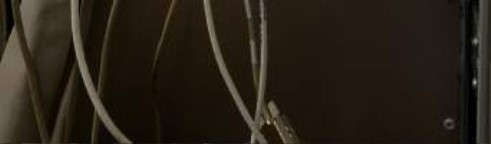

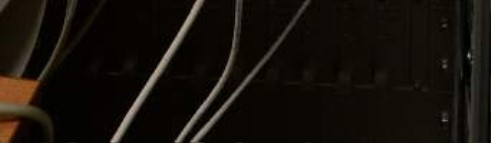

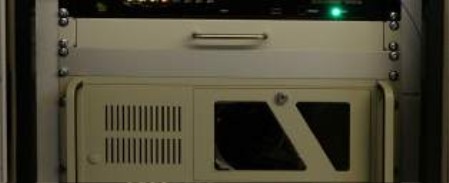

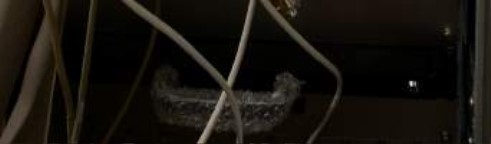

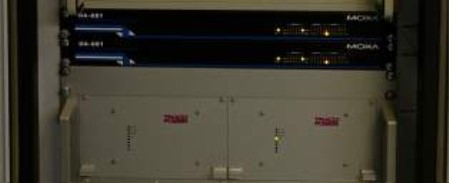

Рисунок 3 – фото общего вида АРМ7К4
Лист № 7
Всего листов 18
Программное обеспечение
Программное обеспечение состоит из программного обеспечения вторичной части
СУЗ: модулей, входящих в состав устройств УНО и ПО устройства АРМ7К4. Идентификаци-
онные данные ПО указаны в таблице 1.
Все компоненты вторичной части СУЗ, смонтированы в электротехнических шкафах.
Каждый шкаф закрывается на ключ, и имеет функцию сигнализации об открытии двери. При-
кладное ПО всех шкафов контролирует версии ПО и контрольные суммы входящих в его состав
компонентов, исключая возможность их несанкционированной замены, имеет функцию сигна-
лизации и отключения при несовпадении версий или контрольных сумм.
Уровень защиты ПО от изменений – «С».
Метрологические характеристики СУЗ оцениваются с учетом влияния ПО всех компо-
нентов, входящих в ее состав.
ПО блока ПНО-
329Р
РУНК.01058-01
Не ниже 01058-
01
По номеру вер-
сии
Не использует-
ся
ПО блока ПНО-
227Р
РУНК.01047-01
Не ниже 01047-
01
По номеру вер-
сии
Не использует-
ся
ПО блока ПНО-
228Р
РУНК.01048-01
Не ниже 01048-
01
По номеру вер-
сии
Не использует-
ся
ПО блока ПНО-
235Р
РУНК.01043-01
Не ниже 01043-
01
По номеру вер-
сии
Не использует-
ся
ПО блока ПНО-
236Р
РУНК.01041-01
Не ниже 01041-
01
По номеру вер-
сии
Не использует-
ся
ПО блока БНО-
192Р
РУНК.01045-01
Не ниже 01045-
01
По номеру вер-
сии
Не использует-
ся
ПО устройства
АРМ7К4
ПИБШ.50657-
01
Не ниже 50657-
01
По номеру вер-
сии
Не использует-
ся
Таблица 1 – Идентификационные данные программного обеспечения
НаименованиеИдентификаци-Номерверсии ЦифровойАлгоритмвы-
программногоонное наимено- (идентификаци-идентификаторчисления циф-
обеспеченияваниепро- онныйномер) программногорового иденти-
граммногопрограммногообеспеченияфикатора
обеспеченияобеспечения
лист № 8
всего листов 18
Датчик
Вторичная часть ИК
Диапазон
измерений
Погреш-
ность* ИК
в рабочих
условиях
1
2
3
УНО-
324Р
(мо-
дуль
ППН-
142Р)
± 0,59 %
4
± 0,71 %
5
± 0,71 %
6
7
± 0,71 %
8
УНО-
324Р
(модуль
ППН-
141Р)
12 бит на вы-
ходе модуля
БВЦ-263Р
(сигнал в
АОП)
± 0,71 %
Таблица 2 – Состав и основные характеристики ИК подсистемы АФСЗ (кроме ИК электрической мощности и частоты питания ГЦН, данные о
которых приведены в Таблице 3)
№Измеряемая величина
Выходной
сигнал (вход-
Тип ной сигнал
вторичной
части)
Пределы до-
пускаемой
основной
погрешно-
сти*
нал
оп
ускаемо
Пределы
Тип
Выходной сиг-
д
погрешно-
й
сти* в рабо-
чих условиях
1
23456
7
910
От 0 до 31,49
мВ
От 0 до 31,49
мВ
пуска 2
от 0 до 100 °СТСП-06 (100П)
± 1,05 %**
± 0,5 %
от 0 до 250ТЖИУ 406ДИ-
кгс/смМ100-АС
8
12 бит на вы-
ходе модуля
БВЦ-263Р (в
АОП)
12 бит на вы-
ходе модуля
БВЦ-263Р
(сигнал в
АОП);
от 10 до 50 кГц
(сигнал в
АКНП)
Температура воды в «горя-
чей нитке» реакторной ус-от 0 до 400 °С
тановки
ТХК-01
Класс до-
Температура воды в «хо-
лодной нитке» реакторнойот 0 до 400 °С
установки
Температура «свободныхОт 100 доКласс до-
концов» термопар ИК №1,2 139,1 Ом пуска А
Давление теплоносителя
над активной зоной (давле-
2
От 4 до 20 мА± 0,25 %
ние в первом контуре)
Давление пара в главномот 0 до 100ТЖИУ 406ДИ-
паровом коллекторе кгс/см
2
М100-АС
От 4 до 20 мА± 0,25 %
Давление пара в паропрово-от 0 до 100ТЖИУ 406ДИ-
де второго контура кгс/см
2
М100-АС
От 4 до 20 мА± 0,25 %
Давление воздуха под гер-от минус 0,5ТЖИУ 406ДИВ-
мооболочкой до 0,5 кгс/см
2
М100-АС
От 4 до 20 мА± 0,25 %
Перепад давления воды наот 0 до 10ТЖИУ 406ДД-
ГЦН кгс/см
2
М100-АС
От 4 до 20 мА± 0,25 %
± 0,25 %
± 0,71 %
* - границы интервала допускаемой погрешности, приведенной к диапазону измерений;
** - с учетом погрешности канала компенсации температуры холодного спая.
лист № 9
всего листов 18
9
± 0,71 %*
10
11
УНО-
324Р
(модуль
ППН-
141Р)
± 0,71 %*
12
13
УНО-
324Р
12 бит на вы-
ходе модуля
БВЦ-263Р
(сигнал в
АОП)
Пределы допускаемой
приведенной погрешно-
сти расчета ±0,5 %
Продолжение таблицы 2
12345678910
ТЖИУ 406ДД-М100-АС± 0,25 %
ТЖИУ 406ДД-М100-АС± 0,25 %
От 4 до
20 мА
Уровень питательной во-от 0 доОт 4 до
ды в парогенераторе400 см 20 мА
Уровень теплоносителя вот 0 доОт 4 до
компенсаторе давления630 см 20 мА
Давление пара в паропро-от 0 до
воде за регулирующими10,0ТЖИУ 406ДА-М100-АС± 0,25 %
клапанами ТПН кгс/см
2
± 0,25 %
± 0,71 %*
от 10 до
100 ºС
ИК разности температур
насыщения в первом и во
втором контурах
ИК разности температурыРасчет производится на основе косвенного измерения
насыщения в первом кон- температуры насыщения (по измерительной информа-туре
и в «горячей нитке» ции ИК № 4) и измерительной информации ИК № 1
Расчет производится на основе косвенного измерения
от 75 до температуры насыщения в первом контуре (по измери-
100 ºСтельной информации ИК № 4) и во втором (по измери-
тельной информации ИК № 5)
* - В данную погрешность не входит методическая составляющая
№
1
2
Измеряе-
мая вели-
чина
Активная
ГЦН
6300:√3/
100: √3
ФЕ1883-
АД-2-3-
3-03-N-1
мощностьот 4 до 20 мА
Частота пи-от 45 до
тания ГЦН55 Гц
Таблица 3а – Состав и основные характеристики ИК активной мощности и частоты питания ГЦН, первичная часть (подсистема АФСЗ)
ТрансформаторыНормирующий преобразователь
ДиапазонКоэффици-КлассВых. сигнал (вх. сиг-Вых. сигнал (вх.Границы интервала
измерений Тип ент преоб- точности нал нормирующего Тип сигнал вторич- допускаемой основной
разованияпо ГОСТпреобразователя)ной части)погрешности
Трансформатор
тока1500/50,5Sот 0,05 до 5 А± 1,0 % (приведена к
от 0 доТОЛ-СЭЩ-10 номинальному значе-
16368 кВтТрансформаторнию мощности 866
напряжения 1,0 от 20 до 120 В В·А)
НОЛ-СЭЩ-6-У2
Трансформатор ФЕ1883- ± 0,63 % (приведена к
напряжения 6000/100 1,0 от 20 до 120 В АД-2-3- от 4 до 20 мА номинальному значе-
НОЛ-СЭЩ-6-У23-03-N-1нию 50 Гц)
лист № 10
всего листов 18
1
ТипВыходной сигнал
Таблица 3б – Состав и основные характеристики ИК электрической мощности и частоты питания ГЦН, вторичная часть (подсистема АФСЗ)
Вторичная часть ИКГраницы интервала допус-
№ Пределы допускаемой погрешности приведенной к диа-каемой относительной по-
пазону изменения входного сигнала в рабочих условиях грешности ИК
УНО-324Р (модуль
ППН-141Р)
12 бит на выходе модуля
БВЦ-263Р (сигнал в АОП)
± 0,25 %± 2,5 % *
ППН-141Р)
и
12 бит на выходе модуля
2
УНО-32
4
Р (модуль
БВЦ-263Р (сигнал в АОП)
± 0,25 %± 0,73 % **
от 10 до 50 кГц (сигнал в АКНП,
АРОМ)
* - значение рассчитано для номинальных значений тока и напряжения I
ном
=5 А, U
ном
=100 В; при других значениях расчет производить по формуле:
2222
D
i
i
i
Р
Р
d
ИК
=
1,15
вх
d
ТТ
+
d
ТН
+
d
Q
P
+
d
ЛС
+
(
g
ФЕ
×
НОМ
)
2
+
(
g
ВИК
×
i
вх
-
4
)
2
, где
δ
ИК
– относительная погрешность измерительного канала;
δ
ТТ
(δ
ТН
) – относительная амплитудная погрешность трансформатора тока (напряжения);
δ
ΘР
- составляющая погрешности ИК, обусловленная угловыми погрешностями трансформаторов,
1 - cos
2
j
cos
j
d
Q
P
=
0,029
×
(
Q
ТТ
+
Q
ТН
)
Θ
ТТ
(Θ
ТН
) – предел допускаемой угловой погрешности, в минутах, трансформатора тока (напряжения);
cosφ – косинус угла между током и напряжением (расчет проводился для значения 0,8);
δ
ЛС
– относительная погрешность измерительного канала;
γ
ФЕ
– приведенная погрешность нормирующего преобразователя;
Р
НОМ
– номинальное значение мощности с учетом коэффициентов трансформации ТТ и ТН, к которому приведена γ
ФЕ
;
Р
i
– измеренное значение мощности с учетом коэффициентов трансформации ТТ и ТН (расчет проводился для значения 866 В·А);
γ
ВИК
- приведенная погрешность вторичной части ИК (приведена к );
Δi
вх
- диапазон изменения входного токового сигнала вторичной части;
i
вх
i
– поступившее значение входного токового сигнала, (расчет проводился для значения 20 мА).
** - погрешность ИК приведена к номинальному значению частоты (50 Гц), трансформатор напряжения не вносит погрешности.
лист № 11
всего листов 18
Диапа-
Плот-
с ·см
-1-
2
ка (вх. сиг-
нал вто-
мой по-
грешности
мой погрешно-
сти ИК в рабо-
2
10 % от
ность реактора втельная
от 1,0·10
до 2,1·10
УДПН-от 0,5 до
37Р7,5·10 имп./с
%
± 23,2 %
от 5,0·10
до 2,1·10
УДПН-от 5·10 до
33Р7,5·10 имп./с
УНО-
325Р
модулей БНО,
БИЦ (сигнал в
АОП, на БПУ,
РПУ)
от 4 до 20 мА
(в АК ВКУ)
ОтносительнаяОтносительная
± 1 %± 11,7 %
Таблица 4 - Состав и основные характеристики ИК подсистемы АКНП
№ДатчикВторичная часть
Вых. сиг-ПределыГраницы интер-
Измеряемая ве-зон из-ность по-
нал датчи- до
пу
скае-
Пределы допускае-
вала допускае-
личинамере-тока ней-ТипТипВыходной сигналмой погрешности в
ний*тронов
р
и
чнойв р
а
б. у
с
-
рабочих условиях
чих условиях
части)ловиях**
1234567891011
1 Нейтронная мощ-от
-
10
-7
до
от 1,0 доУДПН-от 0,5 до
Относи-
ОтносительнаяОтносительная
поддиапаз
о
не ПДN
ном***
1,0·10
6
33Р5·10
4
имп./с
± 20 %
12 бит на выходе± 10 %± 25,8 %
2Относительная
Относительная ± 10 ± 25,8 % (от
% (от 1·10
-2
до 1 %1·10
-2
до 1 %
Нейтронная мощ-от 1·10
-3
4
Относи-N
ном
) N
ном
)
ность реактора в до 150 %
9 4
тельная
поддиапазоне РД1от N
ном
± 20 %
(
с
игнал в КЭ
Относительная ± 1Относительная
СУЗ)
(от 1·до 150 % N
ном
) (от 1·до 150 %
3 Нейтронная мощ-от 1 до
62
Относи-
от 0,5 до 75 кГц
N
ном
)
ность реактора в 150 % от
9 4
тельная
поддиапазоне РД2N
ном
± 10 %
* - при расчете поддиапазонов контроля в единицах плотности потока нейтронов предполагается, что плотность потока нейтронов в каналах
ионизационных камер на уровне центра активной зоны, соответствующая номинальной мощности, составляет 1,4*10
9
см
-2
*с
-1
** - от 1 до 80 °С
*** - в данном ИК нейтронная мощность реактора отображается в диапазоне от 10
-8
до 10
-2
% от N
ном
. Нейтронная мощность в диапазоне от 10
-8
до 10
-7
% от N
ном
рассчитывается путем усреднения измерительной информации, и погрешность в данном диапазоне не нормируется.
лист № 12
всего листов 18
Продолжение таблицы 4
1234567891011
Периодот 5 д
4Пределы допускаемой приведенной погрешности расче-
та:
-
8
диапазоне от 1·10 до 1 % от N,
тора
25 до +1
(ИК № 1-3)
БПУ, РПУ)
± 20 %
актора
ре-
999 с
о
Рас
че
тные пар
ам
етры на о
с
-12 б
и
т
н
а выходе мо-
± 20 % от значения уставки по периоду реактора (Т
уст
*) в
нове измерительной инфор- УНО- дулей БНО, БИЦ
ном
мации о мощности реактора325Р(сигнал в АОП, на
± 10 % от Т
уст
- в диапазоне от 1 до 150 % от N
ном
5
Реактив-
от минус
Пределы допускаемой относительной погрешности рас-
ность реак-
(
в
е
д.
чета
ρ/βэфф.)
* - Tуст равно 10, 20 и 40 с для сигналов аварийной защиты, предупредительной защиты и запрета по периоду реактора на действия соответст-
венно.
Примечания:
ПД – пусковой диапазон;
РД – рабочий диапазон;
Период реактора – время, за которое мощность ядерного реактора изменяется в e раз (~2,7 раза).
Реактивность реактора – безразмерная величина, выражаемая соотношением:
,
где- эффективный коэффициент размножения нейтронов. В АКНП измеряется в единицах
r ¤
b
эфф, где
b
эфф — эффективная доля выхода
запаздывающих нейтронов.
лист № 13
всего листов 18
Диапазон
вторичной
Пределы допус-
сигнал
ности в раб. ус-
ИК
-
2
1-
2
2
4
потока5·10 им ./с20 %
от 1,4·1012 бит
с ·смАОП)
± 1 %
ная
± 21 %
2
±
1,5 %
5 4 м/с328Р± 1 %
± (0,081 +
0,01·a) м/с
2
Таблица 5 – Состав и основные характеристики ИК подсистем АКП, АИАЗ, АОП
ДатчикВторичная частьПределы до-
Вых. сигнал Пределы допус- пускаемой
№Измеряемая величина
и
з
мер
е
ний
Т
и
п
(вх. сигнал
каемой
п
огреш-Тип
Выходнойкаемой погреш-погрешности
части)
ности
ловиях
АКП
1
Плотность н
е
йтронного
до
-
5,4·10
3
УДПН-35Р
от 5·10
-
п
доОтносительная ±
УНО-
(сигнал в
Относител
ь
ная
Относитель-
Величина рассчитывается во вторичной части 327Р 12 бит Пределы допускаемой приве-
2Период реактора
от 5 до 999 с
на основе информации о плотности нейтрон-(сигнал вденной погрешности расчета
ного потока (ИК № 1 настоящей таблицы) АОП) ± 20 %
АИАЗАОП
3 Сейсмоускорение
от
,
0,05 до
СД-4 от 4 до 20 мА
Основ
н
ая*
УНО-
12 бит
Относител
ь
ная
Абсолютная
* - пределы основной погрешности, приведенной к пороговому значению П1 (равному 0,67 м/с
2
), даны для нормальной температуры (20
и
±
зм
2) °С
лист № 14
всего листов 18
1
2
12 бит (сигнал в
АОП)
± 0,5 % от N
ном
3
ИК преобразования час-
тотных сигналов
от 0,5 до 75 кГц (от подсистемы
АКНП)
=> ПНО-188Р =>
=> АО16-V8 =>
=> 12 бит=>
=> от 0 до 5 В=>
Приведенная
± 1 %
Таблица 6 – Состав и основные характеристики ИК подсистем АРОМ, АК ВКУ
№Тип ИКДиапазон входного сигналаТип компонента ИК
Выходной сиг-
нал
Пределы допускаемой погреш-
ности в раб. условиях
Относительная
± 0,5 %
УНО-326Р
АРОМ
от 10 до 50 кГц (от подсистемы
ИК преобразования частот-АФСЗ)
ных сигналовот 125 до 18750 Гц (от подсисте-
мы АКНП)
АК ВКУ
ПТИ-33Р1 =>
12 бит =>
=> 5B39-03 =>=> от 0 до 20 мА
лист № 15
всего листов 18
Датчик
Вторичная часть
Измеряемая величина
Диапазон
измерений
Тип
Вых. сигнал
(вх. сигнал
вторичной
части)
Пределы до-
пускаемой
основной по-
грешности
ИК
1
от 4 до 20
мА
-
2
Давление пара в ГПК
от 4,9 до
7,5 МПа
ТЖИУ406ДИ
-М100-АС
3
Давление над активной
зоной первого контура
от 14,5 до
17,5 МПа
ТЖИУ406ДИ
-М100-АС
от 4 до 20
мА
Приведенная
± 0,5 %
Таблица 7 – Состав и основные характеристики ИК подсистемы КЭ СУЗ
№
Пределы до-
пускаемой
погрешностиТип
в рабочих
условиях
Пределы до-
Выходнойпускаемой по-
сигнал грешности в
раб. условиях
ИК преобразования уни-
фицированного сигнала
силы постоянного тока
± 0,25 %
(приведенная
к диапазону)
± 0,25 % (при-
веденная кАРМ7К4
диапазону)
± 0,25 % (при-
веденная к
диапазону)
± 0,25 % (при-
веденная к
диапазону)
± 0,25 % (при-
12 битведенная к
диапазону)
± 0,25 % (при-
веденная к
диапазону)
лист № 16
всего листов 18
Для датчиков давления условия эксплуатации согласно ГОСТ 15150-69 для исполне-
ния УХЛ 3.1.
Для преобразователей ФЕ1883-АД:
температура25±5 ºС;
относительная влажность воздухадо 80 % при температуре не более 25 ºС, без
конденсации влаги.
Для вторичной части:
температураот 10 до 40 ºС;
относительная влажность воздуха до 80 % при температуре не более 25 ºС, без
конденсации влаги.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульные листы сле-
дующих документов:
- «Инструкция по эксплуатации комплекса оборудования системы управления и защи-
ты реакторной установки (АСУЗ инициирующая часть)» ИЭ.3.АСУЗ.27.160;
- «Инструкция по эксплуатации. Аппаратура формирования сигналов защит. Энерго-
блок №3 Ростовской атомной станции» ИЭ.3.27.162;
- «Инструкция по эксплуатации. Аппаратура разгрузки и ограничения мощности реак-
тора» ИЭ.3.РОМ.27.04;
- «Инструкция по эксплуатации аппаратуры индустриальной антисейсмической защиты
(АИАЗ)» ИЭ.3.АИАЗ.27.164;
- «Инструкция по эксплуатации. Аппаратура контроля перегрузки АКП-02Р. Энерго-
блок №3 Ростовской атомной станции» ИЭ.3.АКП.27.86;
- «Калининская АЭС. Блок №4. Ростовская АЭС. Блок №3. Комплекс электрооборудо-
вания системы управления и защиты реактора ВВЭР-1000 (В-320). Общие сведения. Руково-
дство по эксплуатации» ТАИК.500051.104 РЭ.
Комплектность средства измерений
Комплектность поставки ИС УСБТ:
-
датчики, программные, технические и программно-технические средства;
-
комплект ЗИП и инструменты;
-
эксплуатационная документация;
-
методика поверки «Система измерительная в составе системы управления и защи-
ты реактора (СУЗ) энергоблока №3 Ростовской АЭС. Методика поверки».
Поверка
осуществляется по документу МП 58409-04 «Система измерительная в составе системы управ-
ления и защиты реактора (СУЗ) энергоблока №3 Ростовской АЭС. Методика поверки», утвер-
жденному ФГУП «ВНИИМС» в августе 2014 г.
Перечень основных средств поверки приведен в таблице 8.
Лист № 17
Всего листов 18
Эталонное
средство измерений
Тип
Основные характеристики
Калибратор-измеритель
унифицированных сиг-
налов эталонный
ИКСУ-
2000
Диапазон воспроизведения напряжения от
минус 10 до 100 мВ, основная погрешность
±(14·10
-5
|U|+6) мкВ.
Калибратор процессов
многофункциональный
Частотомер
Генератор сигналов
произвольной формы
Таблица 8 – Основные средства поверки СУЗ
Диапазон воспроизведения сопротивления постоянному
Магазин сопротивлений Р4831току от 0,01 до 111111,10 Ом ступенями через 0,01 Ом.
Класс точности 0,02/2·10
-6
.
Диапазон выходного/входного сигнала от 0 до 24 мА
FLUKE Пределы допускаемой основной погрешности:
726
±
±
(
(
0
0,
,
0
0
1
1·
·
1
10
0
-
-
2
2
·
·
I
I
в
и
о
зм
сп
.
+
+
2
2
е
е
д
д
.
.
м
м
л
л
.
.
р
р
)
)
—
—
в
в
р
р
е
е
ж
ж
и
и
м
м
е
е
и
в
з
о
м
сп
ер
р
е
о
н
и
и
зв
я
едения
Диапазон измерения частоты от 0,001 Гц до 300 МГц,
пределы допускаемой относительной погрешности:
до 1 Гц – ± 2,5·10
-2
%;
CNT-до 10 Гц – ± 2,5·10
-3
%;
91Rдо 100 Гц – ± 2,5·10
-4
%;
до 1 кГц – ± 2,5·10
-5
%;
до 10 кГц – ± 2,7·10
-6
%;
до 100 кГц – ± 4,5·10
-7
%.
Диапазон воспроизведения прямоугольных импульсов от
33250А 1 мкГц до 80 МГц, пределы допускаемой относительной
погрешности ± 2·10
-6
%
Сведения о методиках (методах) измерений
приведены в документах:
- «Инструкция по эксплуатации комплекса оборудования системы управления и защи-
ты реакторной установки (АСУЗ инициирующая часть)» ИЭ.3.АСУЗ.27.160;
- «Инструкция по эксплуатации. Аппаратура формирования сигналов защит. Энерго-
блок №3 Ростовской атомной станции» ИЭ.3.27.162;
- «Инструкция по эксплуатации. Аппаратура разгрузки и ограничения мощности реак-
тора» ИЭ.3.РОМ.27.04;
- «Инструкция по эксплуатации аппаратуры индустриальной антисейсмической защиты
(АИАЗ)» ИЭ.3.АИАЗ.27.164;
- «Инструкция по эксплуатации. Аппаратура контроля перегрузки АКП-02Р. Энерго-
блок №3 Ростовской атомной станции» ИЭ.3.АКП.27.86;
- «Калининская АЭС. Блок №4. Ростовская АЭС. Блок №3. Комплекс электрооборудо-
вания системы управления и защиты реактора ВВЭР-1000 (В-320). Общие сведения. Руково-
дство по эксплуатации» ТАИК.500051.104 РЭ.
Нормативные и технические документы, устанавливающие требования к СУЗ
ГОСТ Р 8.596-2002
ГОСТ 8.009-84
ГСИ. Метрологическое обеспечение измерительных систем. Ос-
новные положения
ГСИ. Нормируемые метрологические характеристики средств
измерений
Лист № 18
Всего листов 18
590 85 090. 33533.036-Ф.ТЗ-Ростовская АЭС. Блок №3. Частное техническое задание на соз-
2.Мдание подсистемы инициирующей части СУЗ (АЗ-ПЗ УСБИ)
590 85 090.33533.036-Ф.ТЗ-3.М Ростовская АЭС. Блок №3. Частное техническое задание на соз-
дание комплекса электрооборудования системы управления и
защиты (КЭ СУЗ)
Рекомендации по областям применения в trial государственного регулирования обес-
печения единства измерений
Осуществление деятельности в области использования атомной энергии.
Изготовитель
Филиал ОАО «Концерн Росэнергоатом» «Ростовская атомная станция» (Ростовская АЭС),
г. Волгодонск Ростовской обл.
Юридический адрес: 109507, г. Москва, ул. Ферганская, д.25
Почтовый адрес: 347388, Ростовская обл. г. Волгодонск-28
Тел.(8639) 22-37-30
Факс (8639) 22-48-55
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в це-
лях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального______________Ф.В. Булыгин
агентства по техническому
регулированию и метрологии
«___»___________2014 г.
М.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 42084-09 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220/110/35/10 кВ "Крыловская" - АИИС КУЭ ПС220/110/35/10 кВ "Крыловская" | Нет данных | ЗАО "Метростандарт", г.Москва | 4 года | Перейти |
| 55813-13 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ООО "Новокуйбышевский завод масел и присадок" | Нет данных | АО "ПромСвязьЭнерго", г.Новокуйбышевск | 4 года | Перейти |
| 77980-20 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Газпром энерго" ООО "Газпром добыча Уренгой" УГП-6 | ИТЦ ООО "Газпром энерго", г.Оренбург | 4 года | Перейти | |
| 67212-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО "ЭФКО" | Нет данных | АО "Первая сбытовая компания", г.Белгород | 4 года | Перейти |
| 55547-13 | Система измерений количества и показателей качества нефтепродуктов на ЛПДС "8Н" (участок 41) ОАО "Юго-Запад транснефтепродукт" | Нет данных | ООО "Метрология и автоматизация", г.Самара | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
