ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства весоизмерительные платформенные двухканальные УВПД
Назначение средства измерений
Устройства весоизмерительные платформенные двухканальные УВПД (далее - УВПД)
предназначены:
- для измерения массы транспортно-заправочных контейнеров (ТЗК) в режиме
статического взвешивания;
- для измерения массы компонентов ракетного топлива КРТ при выполнении
технологических операций системами заправки КРТ на заправочно-нейтрализационных
станциях (ЗНС);
- для измерения массы выдаваемой дозы КРТ при заправке космических аппаратов
(КА) и разгонных блоков (РБ).
Описание средства измерений
Конструктивно УВПД состоят из:
1. Модуля взвешивающего (МВ) в составе:
- устройство грузоприемное (ГПУ),
- блок аналогово-цифрового преобразования АЦП-М – 2 штуки,
- датчик весоизмерительный тензорезисторный (ДТВ) – 8 штук (по 4 штуки на
измерительный канал);
2. Терминала весового модернизированного ТВМ – 2 штуки.

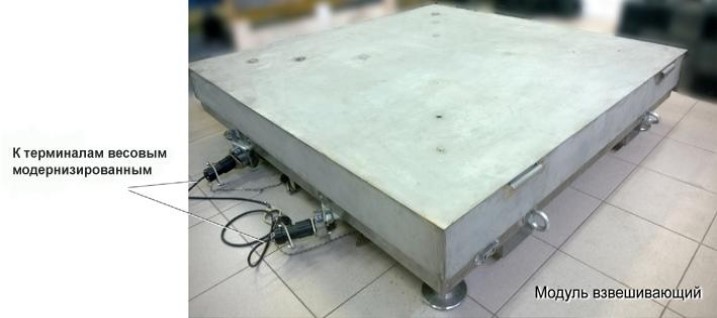

Общий вид УВПД показан на рисунке 1.
Рисунок 1 - Общий вид устройств весоизмерительных платформенных двухканальных УВПД
ГПУ представляет собой двухрамную прямоугольную конструкцию из нержавеющей
стали, включающую в себя грузоприемную платформу и опорную раму.
По углам грузоприемной платформы закреплены четыре ДТВ консольного типа 1.1, 1.2,
1.3 и 1.4, входящих в состав измерительного канала №1. Нагрузка от установленного на
грузоприемную платформу ТЗК передается через ДТВ 1.1, 1.2, 1.3, 1.4 и далее, через
Лист № 2
Всего листов 7
маятниковые опоры, на ДТВ 2.1, 2.2, 2.3 и 2.4, которые закреплены на углах опорной рамы.
ДТВ 2.1÷2.4 входят в состав измерительного канала №2.
Грузоприемная платформа закрыта съемной крышкой (или съемными элементами - в
модификациях УВПД-5000 и УВПД-10000). Внизу опорной рамы закреплены четыре
регулируемые по высоте опоры. Для контроля горизонтальности установки МВ с двух сторон
опорной рамы установлены два пузырьковых уровня.

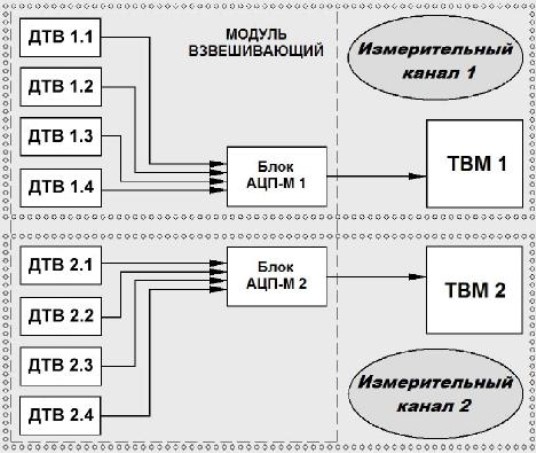

На функциональной схеме (рисунок 2) показано, что при проведении измерения
используются два автономных измерительных канала, в состав каждого из которых входят
четыре ДТВ, установленный внутри МВ блок АЦП-М и ТВМ.
Рисунок 2 - Функциональная схема УВПД
Оба измерительных канала являются независимыми друг от друга и равнозначными.
Дублирование каналов предусмотрено для повышения надежности измерительной системы при
заправке КА. В процессе проведения измерений, оператор имеет возможность один из каналов
использовать как основной, а другой – как резервный. При необходимости, один из каналов
можно отключить (например, при выходе его из строя), что не приводит к снижению точности
измерений.
В устройствах УВПД могут использоваться следующие типы ДТВ:
- HLC класса С6 (Государственный реестр СИ РФ № 21177-13), фирмы "Hottinger
Baldwin Messtechnik GmbH", Германия (степень защиты оболочки датчиков по ГОСТ 14254-96
(МЭК 529-89) – не ниже IP66).
- SB4 класса С4MI7.5 (Государственный реестр СИ РФ № 46027-10), фирмы "FLINTEC
GmbH", Германия (степень защиты оболочки датчиков по ГОСТ 14254-96 (МЭК 529-89) –
IP68).
Результаты измерений массы по каждому из измерительных каналов отображаются на

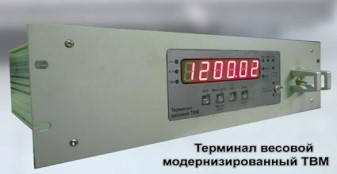

индикаторах соответствующих ТВМ. Конструктивно ТВМ выполнены в 19" корпусе.
Рекомендуемый способ монтажа ТВМ - 19" стойка (поставляется по отдельному заказу).
Принцип действия УВПД основан на преобразовании деформации упругих элементов
ДТВ, возникающей под действием веса КТ, в аналоговый электрический сигнал, изменяющийся
пропорционально массе. Электрические сигналы от ДТВ 1.1…1.4 (см. рис.2) подаются на блок
аналогово-цифрового преобразования АЦП-М 1.В АЦП-М 1 сигналыДТВ 1.1…1.4
суммируются, после чего результирующий аналоговый сигнал преобразовывается в цифровой
Лист № 3
Всего листов 7
код, который по последовательному интерфейсу RS-485 передаётся в ТВМ 1.ТВМ 1
обрабатывает полученные данные, вычисляет значение массы КТ и выводит результат на
устройство индикации ТВМ. Аналогично работает и второй измерительный канал.
Принеобходимости,полученныезначенияизмеренноймассыКТчерез
последовательный интерфейс (RS-485) могут передаваться на промышленный компьютер.
Конструкция МВ позволяет перемещать его с одного места установки на другое с
сохранением метрологических характеристик УВПД.
Узлы арретирования, которые используются при необходимости перемещения МВ,
предохраняют ДТВ от повреждений при транспортировке.
УВПДвыполненывовзрывобезопасномисполнении(сертификат
№ ТС RU C-RU.ГБ06.В.00140 серия RU № 0061168)
УВПД выпускаются в модификациях УВПД-1000, УВПД-1200, УВПД-2500,
УВПД-5000 и УВПД-10000.
Буквенно-цифровая индексация (УВПД-Р) содержит следующую информацию:
УВПД – устройство весоизмерительное платформенное двухканальное,
Р – максимальная нагрузка в кг.
Программное обеспечение
Программное обеспечение (ПО) устройств весоизмерительныхплатформенных
двухканальных УВПД реализовано аппаратно и является встроенным.
Метрологически значимым, согласно МИ 3286-2010, является ПО весоизмерительной
части ТВМ и блока АЦП-М.
Корпуса блока АЦП-М и ТВМ опломбированы заводскими голографическими
наклейками. ПО не может быть модифицировано, загружено или прочитано через какой-либо
интерфейс после опломбирования. Номер версии ПО основного процессора ТВМ отображается
при включении ТВМ на его индикаторе. Кроме того, номера версий программ блока АЦП-М и
ТВМ отображены на наклейках, помещенных на корпусах микропроцессоров, расположенных
внутри корпусов блока АЦП-М и ТВМ, и не могут быть изменены без нарушения
голографическихнаклеек. Дополнительно, для предотвращения несанкционированного
изменения юстировочных коэффициентов и других параметров, служит административный
пароль, защищающий эти параметры от несанкционированного доступа.

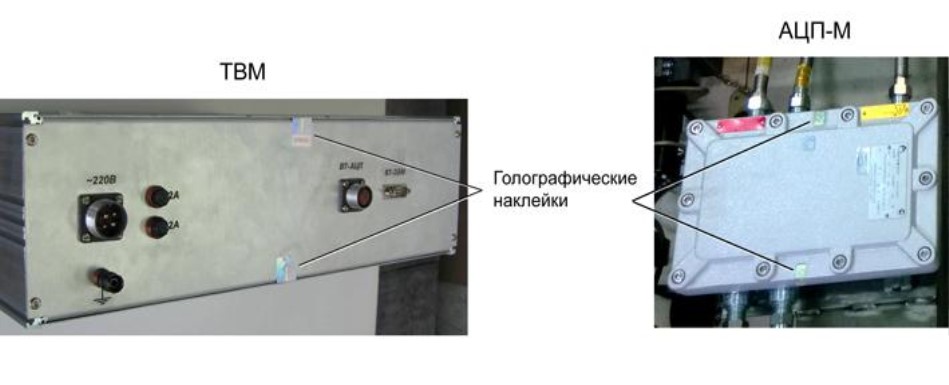

Схема пломбировки ТВМ и блока АЦП-М представлена на рисунке 3.
Рисунок 3 - Схема пломбировки ТВМ и блока АЦП-М
Лист № 4
Всего листов 7
Для контроля санкционированного и защиты от несанкционированного доступа к
параметрамТВМслужиттакжепроверочноечисло,котороеможнопрочестьв
соответствующем пункте меню служебного режима ТВМ. Проверочное число автоматически
перезаписывается после каждой коррекции контролируемых параметров.Значение
проверочного числа заносится в паспорт УВПД (ЭВ.КВО-2-Р.Сб00 ПС).
Кроме этого, при каждом включении, ТВМ проверяет контрольную сумму параметров
и, в случае её изменения, автоматически запрещает работу системы в основных режимах. При
этом работа УВПД может быть возобновлена только после санкционированного входа
оператора в служебный режим работы ТВМ и проверки правильности значений параметров.
Значение контрольной суммы заносится в паспорт УВПД (ЭВ.КВО-2-Р.Сб00 ПС).
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в
соответствии с МИ 3286-2010 – «С».
Идентификационные данные программного обеспечения приведены в таблице 1.
Наименование
программного
обеспечения
Идентификационное
наименование
программного
обеспечения
Номер версии
(идентификационный
номер) программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольная сумма
исполняемого кода)
—**
—**
—**
Таблица 1
Алгоритм
вычисления
цифрового
идентификато
ра
программног
о
обеспечения
TERM_OSN
TERMIND
BACP_M
0051.ХХ*
0053.ХХ*
0052.ХХ*
Примечания:
* - Символы «ХХ» в номере версии ПО относятся к метрологически не значимой части ПО.
** - Наименование ПО, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и
алгоритм вычисления цифрового идентификатора ПО не используются на устройстве при работе
со встроенным ПО.
Метрологические и технические характеристики
Модификация устройств
Наименование параметра
Максимальная масса выдаваемой дозы,
МахД, кг
Метрологические и технические характеристики УВПД приведены в таблице 2.
Таблица 2
УВПД УВПД УВПД УВПД УВПД
-1000 -1200 -2500 -5000 -10000
600 600 1200 3000 6000
1000 1200 2500 5000 10000
Максимальная нагрузка (Мах), кг
Мах
1
Мах
2
Минимальная нагрузка (Min), кг
Min
1
Min
2
2 2 4 10 20
4 4 8 20 40
600600120030006000
Минимальная масса выдаваемой дозы,
MinД, кг
2241020
Лист № 5
Всего листов 7
Модификация устройств
Наименование параметра
УВПД
-5000
УВПД
-10000
Действительная цена деления, d, кг
0,5
1,0
Поверочное деление, кг
е
1
е
2
0,5
1,0
1,0
2,0
±0,5
±1,0
±1,5
±3.0
±1,0
±2,0
±3,0
±6,0
Пределы допускаемой абсолютной погреш-
ности измерения дозы в диапазоне
выдаваемых доз, кг
в диапазоне от Min
1
до 500 е
1
в диапазоне от 500 е
1
до 2000 е
1
в диапазоне от 2000 е
1
до МахД
±0,5
±1,0
±1,5
±1,0
±2,0
±3,0
Диапазон выборки тары
(от Min до 0,8Мах), кг
10-4000
20 – 8000
Диапазон рабочих температур, ºС
25±10
220
+12,5%
-
15%
50±1
400
Габаритные размеры (Д
´
Ш
´
В), мм не бо-
лее
Масса, кг не более
УВПД УВПД УВПД
-1000 -1200 -2500
0,10,10,2
0,1 0,1 0,2
0,2 0,2 0,5
Пределы допускаемой абсолютной погреш-
ности при статистическом измерении массы,
кг
в диапазоне от Min
1
до 500 е
1
в диапазоне от 500 е
1
до 2000 е
1
в диапазоне от 2000 е
1
до Мах
1
в диапазоне от Мах
1
до Мах
2
±0,1±0,1±0,2
±0,2±0,2±0,4
±0,3±0,3±0,6
±0,6±0,6±1,5
±0,1±0,1±0,2
±0,2±0,2±0,4
±0,3±0,3±0,6
2 – 8002 – 800 4 – 2000
Параметры электрического питания:
-напряжение, В
-частота, Гц
-потребляемая мощность, В∙А
1500
´
1500
´
2000
´
1500
´
1500
´
2000
´
350 350 400
3000
´
3000
´
3000
´
3000
´
500 600
300300400
12001800
Примечания:
1. Расхождение между показаниями измерительных каналов не более суммы абсолютных
значений пределов допускаемой погрешности каждого канала.
2. Пределы допускаемой абсолютной погрешности массы нетто соответствуют пределам
допускаемой абсолютной погрешности массы брутто в соответствующих диапазонах
взвешивания.
3. Погрешность определения массы нетто при вводе значения массы тары с клавиатуры весов
не нормируется и зависит от погрешностей определения массы тары и массы брутто.
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию и на
фирменную табличку, расположенную на боковой поверхности опорной рамы МВ.
Лист № 6
Всего листов 7
Комплектность средства измерений
Комплектность УВПД приведена в таблице 3.
№
п.п
Наименование
для SB4 С4MI7.5
4
2 шт.
Состав
и количество
– по дополнительному
заказу
12
Комплект соединительных кабелей
со взрывозащищенными разъемами
1
компл.
Таблица 3
1
Грузоприемная платформа
Маркировка
Кол-вовзрыво-Примечание
безопасности
1 шт.
для HLC BС6
1ExibIICT6 X
8 шт.
1ExibIICT6 X
Датчики
2тензо-
резисторные
3Блок АЦП-М
2 шт.1Ехd[ib]IIBT6
5
6
7
8
9
10
11
Терминал весовой модернизиро-
ванный ТВМ
Монтажная стойка
Промышленный компьютер
Принтер
Источник бесперебойного питания
Настенная видеопанель
Табло мобильное весовое ТМВ
Шкаф коммутационный
-
-
-
-
-
-1ЕхdIIBT6
-
В различных модифика-
циях устройств кабели
могут отличаться конст-
рукцией и длиной.
13
14
15
Паспорт
Руководство по эксплуатации
Методика поверки
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 58366-14 «Устройства весоизмерительные платформенные
двухканальные УВПД. Методика поверки», утвержденному ФГУП «ВНИИМС» в декабре
2013 г.
Основные средства поверки: гири класса точности М1 по ГОСТ OIML R 111-1-2009 и
весы для статического взвешивания среднего (III) класса точности по ГОСТ OIML R 76-1-2011.
Сведения о методиках (методах) измерений
ЭВ.КВО-2-Р.Сб00 РЭ «Устройства весоизмерительные платформенные двухканальные
УВПД. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к устройствам
весоизмерительным платформенным двухканальным УВПД
1.ТУ4274-031-45081993-13«Устройствавесоизмерительныеплатформенные
двухканальные УВПД. Технические условия».
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы».
Лист № 7
Всего листов 7
Изготовитель
Общество с ограниченной ответственностью «ЭЛВЕС» (ООО «ЭЛВЕС»)
Юридический адрес:124460, г. Москва, г. Зеленоград, Панфиловский проспект, дом 10,
комната 25
Почтовый адрес: 124460, г. Москва, г. Зеленоград, а/я 202
ИНН 7735141593
тел/факс (495)781-02-49; e-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«______»______________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 19990-00 | Анализаторы вибрации двухканальные | Диана-2М | ООО ПВФ "Вибро-Центр", г.Пермь | 1 год | Перейти |
| 26266-06 | Устройства расходомерные эталонные | ВЗЛЕТ АПК | ООО "Взлет-Премьер", Украина, г.Киев | 1 год | Перейти |
| 42914-09 | Устройства | КВУМ-Т-01Р | ЗАО "Автоматика-Э", г.Омск | 1 год | Перейти |
| 9246-83 | Устройства детектирования объемной активности аэрозолей | УДАС-03П | Нет данных | Нет данных | Перейти |
| 20737-00 | Весы платформенные тензометрические | 6303 | ЗАО "Элвес", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
