Номер госреестра:
58355-14
Наименование СИ:
Анализаторы потенциометрические
Обозначение типа:
ПА-S
Производитель:
ФГБОУ ВПО "Уральский государственный экономический университет", г.Екатеринбург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.08.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56657
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы потенциометрические «ПА-S»
Назначение средства измерений
Анализаторы потенциометрические «ПА-S» предназначены для измерений общей
антиоксидантной/оксидантной активности поверхности конденсированных сред по
аттестованным методикам измерений.
Описание средства измерений
Принцип действия анализатора основан на измерении разности потенциалов на
электродах,контактирующихсповерхностьюконденсированнойсредычерез
электропроводящийгель,содержащиймедиаторнуюсистему(пара химических
соединений, содержащих элемент в разных степенях окисления), до и после контакта с
поверхностью конденсированной среды. При контакте конденсированной среды и геля
происходит изменение соотношения концентраций окисленной и восстановленной форм
железа в геле, которое приводит к изменению окислительно-восстановительного
потенциала медиаторной системы. При этом уменьшается соотношение концентраций
окисленной и восстановленной форм медиаторной системы, вследствие чего измеряемый
потенциал снижается. Если конденсированная среда обладает оксидантной активностью,
то при контакте с гелем экстрагированные из конденсированной среды оксиданты
поступают в гель и вступают в реакцию с восстановленной формой медиаторной системы.
Происходит увеличение соотношения концентраций окисленной и восстановленной форм
медиаторной системы, и измеряемый потенциал увеличивается. Прибор автоматически
измеряет вид активности и проводит расчет антиоксидантной или оксидантной
активности.
Конструктивно анализатор представляет собой автоматизированный прибор
настольного исполнения, состоящий из корпуса, дисплея с сенсорной панелью
управления, двойного платинового screen-printed электрода, кабеля для подключения
электрода и электродной системы.
Управление работой анализатора осуществляется путем нажатия управляющих
кнопок, изображенных на сенсорном дисплее анализатора.
Внешний вид анализатора представлен на рис.1.

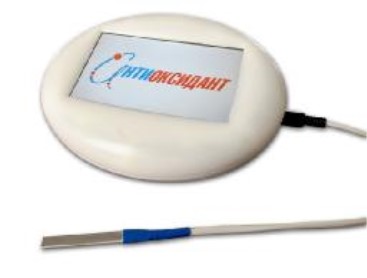

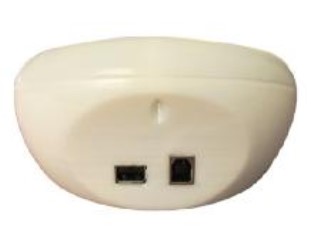

Рисунок 1 – Внешний вид анализатора потенциометрического «ПА-S» (передняя и
задняя панель)
1- место нанесения поверительного клейма или знака поверки в виде наклейки.
Лист № 2
Всего листов 4
ноеерси
Цифровой
данные
цифрового
1,0466b220af3d
2-байтовая
Программное обеспечение
Анализатор оснащен встроенным программным обеспечением (далее –ПО)
«Анализатор ПАК-1», которое позволяет осуществлять управление анализатором в
процессе измерения, архивировать и просматривать результаты ранее выполненных
измерений на дисплее прибора, переносить архив с использованием устройства USB-флэш
в память компьютера для последующего архивирования и редактирования в программе
Microsot Office Excel. Метрологические характеристики анализаторов нормированы с
учетом программного обеспечени
я.
Идентификационные данные программного обеспечения анализатора приведены в
таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
ДругиеАлгоритм
Идентификацион-Номеридентифика- вычисления
наименование ПО
в
ПО
и
идентификатор ПО
ционные
идентифика-
тора ПО
Анализатор
ПАК-1
Версия:17348e6e87a3ad8514690
-
контрольная
сумма
Уровеньзащитыпрограммногообеспеченияотнепреднамеренныхи
преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
ПО и приведены в
Наименование характеристик
от 0,0020 до 0,0700
± 20
(220
±
22)
(50
±
1)
от 10 до 35
от 30 до 80
от 84 до 106,7
Метрологические и технические характеристики
Метрологические характеристики нормированы с учетом
таблице 2.
Таблица 2 – Метрологические и технические характеристики
Значения
характеристик
Диапазонизмеренийобщейантиоксидантнойактивности,
ммоль/дм
3 *
Диапазон измерений общей оксидантной активности, ммоль/дм
3 *
от 0,0010 до 0,0090
15
Пределы допускаемой относительной погрешности измерений
общей антиоксидантной/оксидантной активности, %
Время единичного измерения, мин, не более
Питание осуществляют от сети переменного тока:
- напряжение, В;
- частота, Гц
Питание от сетевого зарядного устройства USB:
- напряжение, В
- максимальный выходной ток, А
5,0
1,0
154
´
61
´
112
0,30
Габаритные размеры, мм, не более
Масса, кг, не более
Рабочие условия применения:
- температура окружающего воздуха, °C
- относительная влажность при 25 °С, %
- атмосферное давление, кПа
Средний срок службы, лет, не менее
Наработка на отказ, час, не менее
5
5000
* - молярная концентрация оксидантов и антиоксидантов, выраженная в пересчете на
число молей, участвующих в реакции компонентов медиаторной системы.
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на
лицевую панель анализатора в виде наклейки.
Комплектность средства измерений
Комплектность средства измерений приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
НаименованиеОбозначение
Количество,
шт.
КМР.07-000-02. СБ
1 Анализатор ПА-S ТУ 4215-001-02069214-2013 1
2 Держатель электрода тип1/тип 2
КМР.07-000-01. СБ/
1
ДТПЭ3
СЗУ Deppa1
3 Двойной платиновый screen-printed
электрод
4 СетевоезарядноеустройствоUSB
*
универсальное (5 В, 1 А)
5 USB кабель соединительныйUSB2.0-AM/BM-1.8V-MG
*
1
6 Руководство по эксплуатации КМР.00-000-00. РЭ1
7 Методика поверки МП49-251-20141
8 Кабель переходной
**
КМР.09-000-00. СБ1
9 Упаковочная коробка из картона ГОСТ 79331
*
Допускается использование других типов зарядного устройства и USB кабеля.
**
Кабель переходной используется при проведении поверки анализатора.
Поверка
осуществляется по документу МП 49-251-2014 «ГСИ. Анализаторы потенциометрические
«ПА-S». Методика поверки, утвержденному ФГУП «УНИИМ» 16 июня 2014 г.
Основные средства поверки:
- компаратор напряжения Р3003 постоянного тока (диапазон измерений от 10 нВ до 11 В,
класса точности 0,0005).
Сведения о методиках (методах) измерений
Методикаизмеренийобщейантиоксидантной/оксидантнойактивности
конденсированной среды представлена в руководстве по эксплуатации.
Методики измерений различных объектов должны разрабатываться и проходить
аттестацию в установленном порядке.
Нормативные и технические документы, распространяющиеся на анализаторы
потенциометрические «ПА-S»
ТУ 4215-001-02069214-2013Анализаторыпотенциометрические«ПА-S».
Технические условия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Анализаторыпотенциометрические«ПА-S»применяютсявнесферы
государственного регулирования обеспечения единства измерений.
Лист № 4
Всего листов 4
Изготовитель
ФГБОУ ВПО «Уральский государственный экономический университет»,
Юридический адрес: 620144 г. Екатеринбург, ул. 8 марта/Народной Воли 62/45
Почтовый адрес: 620144 г. Екатеринбург, ул. 8 марта/Народной Воли 62/45
Тел: +7 343 257 02 46.
Факс: +7 343 257 71 47.
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский
научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)
620000, г. Екатеринбург, ул. Красноармейская, 4, тел. (343) 350-26-18,
факс: (343) 350-20-39.
E-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «УНИИМ» по проведению испытаний
средств измерений в целях утверждения типа № 30005-11 от 03.08.2011 г.
Заместитель Руководителя
Федерального агентства
по техническому регулированию и
метрологииФ.В. Булыгин
М.п. «__» ___________________ 2014 г.
