Устройства детектирования объемной активности радиоактивных аэрозолей УДАС-14АЕ \"УРАН, ГРСИ 58314-14
Номер госреестра:
58314-14
Наименование СИ:
Устройства детектирования объемной активности радиоактивных аэрозолей
Обозначение типа:
УДАС-14АЕ \"УРАН
Производитель:
ООО "Атом Инжиниринг", г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.08.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56611
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства детектирования объемной активности радиоактивных аэрозолей
УДАС-14АЕ «УРАН»
Назначение средства измерений
Устройства детектирования объемной активности радиоактивных аэрозолей УДАС-
14АЕ «УРАН» (далее по тексту устройство детектирования УДАС-14АЕ) предназначены для
непрерывных измерений объемной активности техногенных и естественных радиоактивных
альфа,- бета- , гамма- излучающих аэрозолей в воздухе как в автономном режиме, так и в соста-
ве автоматизированных систем радиационного контроля.
Описание средства измерений
Принцип действия устройства детектирования УДАС-14АЕ основан на отборе проб и
измерении активности проб. Отбор проб осуществляется методом прокачивания контролируе-
мого воздуха через фильтрующую ленту с помощью внешнего устройства. Прибор обеспечива-ет
измерение расхода и объема воздуха, прокачанного через фильтр. Измерение активности проб
производится путем регистрации альфа-, бета- и гамма-излучения радионуклидов, осаж-денных
на фильтр, блоком детектирования на основе сцинтилляционного монокристалла орто-германата
висмута Bi
4
Ge
3
O
12
(BGO) и сцинтилляционной пластмассы с напылением порошка CsI(Tl).
Объемная активность аэрозолей в воздухе определяется путем обработки информации об
измеренной активности осажденных на фильтрующую ленту радионуклидов и измеренного
объема прокачанного воздуха.
Устройство детектирования объемной активности радиоактивных аэрозолей УДАС-14АЕ
«УРАН» состоит из:
- блока детектора БДАС-01Ф АТИН.412123.002.
- блока управления и обработки «УРАН-ЭЛ» АТИН.412123.100.
В состав блока детектора входят:
·
датчик потока
·
датчик разности давления
·
комбинированный детектор для регистрации радиоактивного излучения
·
система подачи фильтрующей ленты
Блок управления и обработки построен по блочно-модульному принципу – в каркас ус-
тановлены блоки сбора и обработки информации и блок управления, выполненные в стандарте
«EuropacPRO»:
·
- блок высокого напряжения (БВН), предназначеннай для формирования высоко-
го напряжения для ФЭУ,
·
- блок усилителя формирователя (БФУ-2), предназначеннай для усиления и фор-
мирования сигнала, поступающего с предусилителя,
·
- блок АЦП-Спк, преобразующий аналоговый сигнал, поступающий со спектро-
метрического усилителя, в цифровой код и передающего его в контроллер БУО,
·
- блок АЦП-Бк, преобразующего аналоговый сигнал, поступающий с быстрого
усилителя, в цифровой код и передающего его в контроллер БУО,
·
- блок преобразования АЦП ДП и ДРД, преобразующий аналоговый сигнал, по-
ступающий с датчиков потока и разности давления, в цифровой код и передаю-
щего его в контроллер БУО,
Лист № 2
Всего листов 6
·
- промышленный компьютер PC/104 Vortex86, предназначенный для хранения и
обработки информации, а также для осуществления связи с другими внешними
устройствами.
Блок детектора и блок управления и обработки помещается в металлический короб с
датчиком вскрытия, закрывающийся на ключ. В верхней секции шкафа установлен блок пита-
ния Q-120Е и сетевой выключатель. На нижней панели установлены кабельные и воздушные
вводы. На дверце шкафа размещен жидкокристаллический дисплей с диагональю 6,5’.
Для уменьшения фонового излучения конструкцией УДАС-14ПС предусмотрено приме-
нение защиты блока детектирования пластинами из свинца толщиной 3,5 см. Наклейки и клейма
с серийным номером, датой выпуска и знаком утверждения типа размещены с обратной стороны
дверцы шкафа в правом нижнем углу.

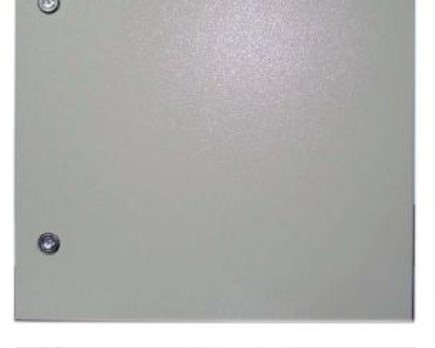

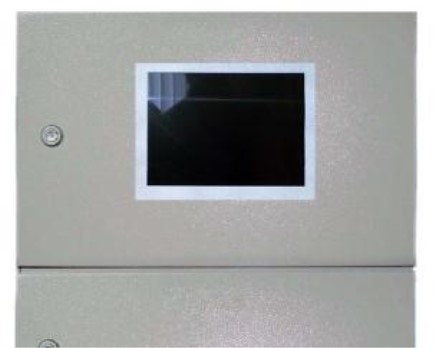

Рис. 1. Фотографии общего вида устройства детектирования объемной активности радиоактив-
ных аэрозолей УДАС-14АЕ «УРАН».
Устройство детектирования УДАС-14АЕ обеспечивает непрерывные измерения объемных
активностей альфа-, бета-, гамма- излучающих радионуклидов в воздухе в реальном времени,
компенсацию фонового излучения, электронное измерение расхода воздуха с сигнализацией о
пониженном или повышенном расходе, оперативное представление информации на всторенном
дисплее, передачу получаемой от устройства детектирования информации во внешнюю инфор-
мационную сеть. Расчеты активности на аэрозольном фильтре и объемной активности воздуха
выполняются с использованием специального спектрометрического программного обеспечения
“URAN”.
Лист № 3
Всего листов 6
Программное обеспечение
Программное обеспечение установлено на промышленном компьютере PC/104
Vortex86, находящемся в блоке управления и обработки «УРАН-ЭЛ», Программное обеспече-
ние производит измерение и расчет объемной активности альфа, бета и гамма активных аэрозо-
лей, определяет расход контролируемой среды, запускает световую и звуковую сигнализации
при превышении установленных порогов, обеспечивает вывод на табло индикации текущих
значений ОА альфа, бета и гамма излучающих аэрозолей, а также текущих значений расхода
среды и параметров самодиагностики. Программное обеспечение позволяет передавать резуль-
таты измерений и данные по каналам RS-485 и Ethernet, хранить в циклическом архиве не ме-
нее 350 результатов измерений, производит автоматическую самодиагностику, контролирует
возможные сбои оборудования, а при их возникновении соответствующая информация переда-
ётся в статусных данных устройства. Для защиты передаваемых данных от искажений исполь-
зуется контрольная сумма.
Программный комплекс обеспечивает доступ к установкам программ и информации
через системную авторизацию (через имя пользователя и пароль), предоставляет для взаимо-
действия с пользователем дружеский оконный интерфейс, который не допускает ошибочных
действий персонала, обеспечивает авторизованный доступ (через имя пользователя и пароль)
персоналу для калибровки устройства и выбора режимов работы устройства влияющих на безо-
пасность и метрологические характеристики.
Описание основных функций и идентификационные данные прикладного программно-
го обеспечения устройства детектирования объемной активности радиоактивных аэрозолей
УДАС-14АЕ «УРАН» представлены в таблице 1.
Таблица 1. Идентификационные данные программного обеспечения
sadcdrv
2.1 и выше
(до 2.99)
E15C2056F8A2C18604
41A9B64F3CCA88
MD5
UranMonitor
2.1 и выше
(до 2.99)
D92651D3EED907EFE
DDF438A501EC5BD
MD5
обеспечения
Идентификацион
ное
Наименование программного
наименование
программного
обеспечения
Цифровой
Номеридентификатор
версии программного
обеспечения
Алгоритм
вы-числения
циф-рового
иденти-
фикатораПО
Программный модуль trial и
обработки аппаратурных
данных «sadcdrv»
Программный модуль
отображения, калибровки и
настройки «UranMonitor»
Примечание. Контрольная суммафайлов относится к текущей версии (2.1) программного обеспече-
ния.
Уровень защиты программного обеспечения устройства детектирования объемной ак-
тивности радиоактивных аэрозолей УДАС-14АЕ «УРАН» от непреднамеренных и преднаме-
ренных изменений соответствует классу C в соответствии с МИ 3286-2010.
Метрологические и технические характеристики
Основные технические характеристики устройства детектирования УДАС-14АЕ при-
ведены в таблице 2.
Лист № 4
Всего листов 6
Наименование характеристики
Значение
Рабочий диапазон энергий регистрируемого альфа-излучения, МэВ
от 3,0 до 8,0
Фон по trial-каналу, с
-1
, не более
0,05
0,15
0,10
Диапазон измерений объемной активности радиоактивных альфа- излучающих
аэрозолей,
239
Pu, Бк/м
3
10
-3
- 10
6
0,12
0,25
0,35
10
-2 -
10
6
±30
10
-2
- 10
6
±30
±10
±10
24
±10
Таблица 2
Эффективность регистрации альфа-излучения радионуклида
239
Pu для источни-
ков типа 1П9, с
-1
Бк
-1
, не менее
Эффективность регистрации альфа-излучения радионуклида
239
Pu для источни-
ков на аэрозольных фильтрах, с
-1
×
Бк
-1
, не менее
Пределы допускаемой основной относительной погрешности измерения объ-
емной активности альфа-излучающих аэрозолей, %
- в диапазоне измерений 10
-3
- 10
-1
Бк/м
3
- в диапазоне измерений 10
-1
- 10
6
Бк/м
±50
±30
0,1-2,5
2,0
Рабочий диапазон энергий регистрируемого бета-излучения, МэВ
Фон по бета-каналу, с
-1
, не более
Эффективность регистрации бета-излучения радионуклида
14
С для источников
типа ОРИБИ, с
-1
Бк
-1
, не менее
Эффективность регистрации бета-излучения радионуклида
90
Sr+
90
Y для источ-
ников типа 1СО, с
-1
Бк
-1
, не менее
Эффективность регистрации бета-излучения радионуклидов
90
Sr+
90
Y на аэро-
зольном фильтре, с
-1
Бк
-1
, не менее
Диапазон измерения объемной активности радиоактивных бета- излучающих
аэрозолей, Sr
90
+Y
90
, Бк/м
3
0,1-3
20
Пределы допускаемой основной относительной погрешности измерения объем-
ной активности бета- излучающих аэрозолей %
Рабочий диапазон энергий регистрируемого гамма-излучения, МэВ
Фон по гамма-каналу, с
-1
, не более
Эффективность регистрации гамма-излучения
-радионуклида
137
Cs для источников типа ОСГИ-3, с
-1
Бк
-1
, не менее
-радионуклида
60
Со для источников типа ОСГИ-3, с
-1
Бк
-1
, не менее
0,20
0,20
Диапазон измерения объемной активности радиоактивных гамма- излучающих
аэрозолей, Бк/м
3
Пределы основной относительной погрешности измерения объемной активности
гамма- излучающих аэрозолей,%
Пределы допускаемой дополнительной относительной погрешности, вызванной
изменением климатических факторов в рабочих условиях эксплуатации, %, не
более
- температуры,
- относительной влажности воздуха
Контролируемый расход воздуха с погрешностью не более 10 %, л/мин, не менее
10
15
Время установления рабочего режима, мин, не более
Время непрерывной работы за вычетом времени установления рабочего режима,
ч, не менее
Нестабильность эффективности регистрации альфа-, бета- и гамма-излучения за
24 ч, %, не более
Лист № 5
Всего листов 6
Продолжение таблицы 1
Наименование характеристики
Габаритные размеры
Значение
300×500×800
15 (63)
220
+10%
-
15%
50 ± 2
150
Масса, кг, не более (с защитой из свинца)
Питание от сети переменного тока:
Напряжение, В
Частота, Гц
Потребляемая мощность, ВА, не более
Условия эксплуатации:
Рабочий диапазон температуры воздуха,
о
С
Атмосферное давление, кПа,
Относительная влажность воздуха при 35
о
С, %, не более
Средняя наработка на отказ, ч
Средний срок службы, лет
от 0 до +55
101,3(+5,4;-15,3)
80
20000
10
Знак утверждения типа
Знак утверждения типа наносится на блок управления и обработки устройства детекти-
рования УДАС-14АЕ методом шелкографии и на титульный лист Руководства по эксплуатации
АТИН. 412123.040.РЭ методом компьютерной графики.
Комплектность средства измерений
В комплект поставки устройств детектирования УДАС-14АЕ входят составные части и
эксплуатационная документация, указанные в таблице 3.
Таблица 3
Обозначение
АТИН.412123.002
AWM720P1
142PC150
АТИН.412123.100
АТИН. 412123.201
ТУ ЕЕ.21004367.TS6:97
Количество
1
1
1
1
1
5 м
ТНЯИ.755473.004
1
Наименование
Блок детектора БДАС-01Ф
Датчик расхода
Датчик давления
Блок управления и обработки «УРАН-ЭЛ» в составе
Комплект жгутов
Расходные материалы (фильтр типа СФЛ)
Специальный картридж для установки твердых ис-
точников (1П9, 1СО, ОСГИ)
Ведомость ЗИП (по заказу)*
Комплект ЗИП (по заказу)*
Руководство по эксплуатации
Формуляр
Методика поверки
АТИН. 412123.022.ЗИ
АТИН. 412123.301
АТИН. 412123.040.РЭ
АТИН. 412123.022.ФО
МП 2101- 005-2014
1
1
1
1
1
Примечание
*) Количественный состав ЗИП определяется Спецификацией поставки оборудования или Дого-
вором на поставку.
Поверка
осуществляется по документу МП 2101- 005-2014 «Устройства детектирования объем-
ной активности радиоактивных аэрозолей УДАС-14АЕ « УРАН» Методика поверки», утвер-
ждённой ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в мае 2014 г.
При поверке применяются:
-
эталонные (образцовые) не ниже 2-го разряда по ГОСТ 8.033-96 альфа-, бета-, и гам-
ма - источники активностью от 5
×
10
1
до 5
×
10
4
Бк с погрешностью не более ± 6%:
Лист № 6
Всего листов 6
- альфа-излучения типа 1П9 с радионуклидом
239
Pu,
- бета-излучения типа 1СО с радионуклидами
90
Sr+
90
Y,
- гамма-излучения типа ОСГИ-3 с радионуклидами
137
Cs и
60
Co,
-
расходомер-счетчик газа по ГОСТ Р 8.618-2006, пределы измерения от 1 до 1000
л/мин, пределы допускаемой погрешности измерения ±4 %.
Сведения о методиках (методах) измерений
АТИН. 412123.040.РЭ «Устройства детектирования объемной активности радиоактив-
ных аэрозолей УДАС-14АЕ «УРАН». Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к устройствам де-
тектирования объемной активности радиоактивных аэрозолей УДАС-14АЕ «УРАН»
1. ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
2. ГОСТ 22251-89 Средства измерений объемной активности искусственного радиоактивного
аэрозоля. Общие технические требования и методы испытаний
3. ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности
радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных
источников
4. ГОСТ 8.090-79 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема
для средств измерений объемной активности радиоактивных аэрозолей.
5. ГОСТ Р 8.654-2009 «ГСИ. Требования к программному обеспечению».
Рекомендации по области применения в сфере государственного регулирования обеспече-
ния единства измерений
-
при осуществлении деятельности в области охраны окружающей среды (измерения объем-
ной активности альфа-излучающих аэрозолей в диапазоне 10
-3
– 10
-1
Бк/м
3
- вне сферы госу-
дарственного регулирования),
-
при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях,
-
при выполнении работ по обеспечению безопасных условий и охраны труда.
Изготовитель
ООО «Атом Инжиниринг»
127273, г. Москва., ул. Отрадная, д. 16, оф. 6
тел./факс (495) 640-05-66
e-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
регистрационный номер 30001-10
Россия, 190005, г.Санкт- Петербург, Московский пр., д. 19.
Тел.: (812) 251-76-01, факс:(812) 713-01-14
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по
проведению испытаний средств измерений в целях утверждения типа № 30001-10
от 20.12.2010 г.
Заместитель Руководителя
Федерального агентства
по техническому регулированию
и метрологии
Ф.В. Булыгин
М.п.
«____»____________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 33301-20 | Устройства управления технологической автоматики, защиты и КИП | УСО 6000 | ООО "СКБ программируемых средств и систем управления", г.Чебоксары | 4 года | Перейти |
| 29383-05 | Устройства измерительно-управляющие | microLoad.net | Фирма "FMC Technologies Measurement Solutions" Smith Meter Inc., США, Smith Meter GmbH, Германия | 1 год | Перейти |
| 16686-97 | Устройства испытания тормозного оборудования грузовых вагонов | СИТОВ-1 | ЗАО НПП "Тормозное оборудование и системы" (ТОРМО), г.Екатеринбург | 2 года | Перейти |
| 47211-11 | Устройства для измерений углов установки колес автомобилей | DSP706, DSP708 | Фирма "Hunter Engineering Company", США | 1 год | Перейти |
| 44296-10 | Устройства накопления и обработки информации | УНО-02И | ОАО "Пятигорский завод "Импульс", г.Пятигорск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
