Рефрактометры автоматические цифровые Abbemat 200, ГРСИ 58299-14
Номер госреестра:
58299-14
Наименование СИ:
Рефрактометры автоматические цифровые
Обозначение типа:
Abbemat 200
Производитель:
Фирма "Anton Paar GmbH", Австрия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.07.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56594
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рефрактометры автоматические цифровые Abbemat 200
Назначение средства измерений
Рефрактометры автоматические цифровые Abbemat 200 (далее по тексту – рефракто-
метры) предназначены для измерений показателя преломления жидкостей на длине волны
λ=589,3 нм с автоматическим приведением результата измерений к нормальной температуре
20ºС.
Описание средства измерений
Принцип действия рефрактометров основан на явлении полного внутреннего отраже-
ния и измерении критического угла при падении света на границу раздела «измеряемый образец
– оптический измерительный элемент». В качестве оптического измерительного элемента ис-
пользуется призма.
При измерении исследуемый образец помещается на поверхность призмы и освещается
светодиодом через интерференционный светофильтр под различными углами. На границе раз-
дела между образцом и призмой падающий пучок или преломляется образцом, или отражается
обратно на призму. Отраженный пучок регистрируется матрицей датчиков. Из этого значения
вычисляется критический угол для полного внутреннего отражения, который используется для
определения показателя преломления образца. Конструктивно рефрактометры выполнены в
моноблочном настольном стационарном исполнении. Рефрактометры имеют встроенный мо-
дуль термостатирования измеряемого образца. Результаты измерений могут быть подписаны
цифровой подписью.
Рефрактометры оборудованы цветным жидкокристаллическим дисплеем, для управле-
ния используется мембранная клавиатура, расположенная под дисплеем. Также возможно
управление рефрактометрами с помощью внешней клавиатуры, компьютерной мыши или уст-
ройства считывания штрих-кода.

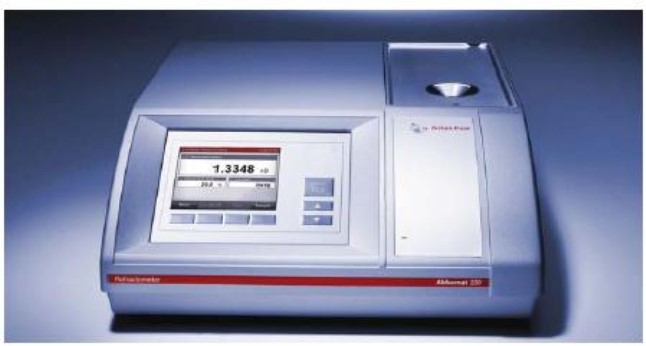

Рисунок 1 – Общий вид Рефрактометров автоматических цифровых Abbemat 200
Лист № 2
Всего листов 4

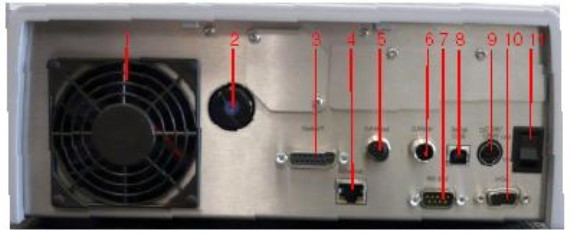

1 – вентилятор; 2 – осушительный картридж; 3 – интерфейс для дополнительных устройств;
4 - интерфейс Ethernet (не подключен); 5 – интерфейс выхода CAN; 6 – интерфейс входа CAN;
7 – интерфейс RS-232; 8 - последовательный интерфейс USB; 9 – гнездо подключения питания;
10 – интерфейс VGA; 11 – сетевой выключатель
Рисунок 2 - Рефрактометры автоматические цифровые Abbemat 200 (вид сзади).
Программное обеспечение
Рефрактометры имеют в своем составе программное обеспечение, встроенное в аппа-
ратное устройство средства измерений, разработанное для конкретной измерительной задачи,
осуществляющей измерительные функции, функции расчета величины показателя преломления
и функции индикации.
Таблица 1
Идентификационное
наименование
ПО
Abbemat 200,003,683
Номер версии
(идентификацион-
ный номер) ПО
V1.20
Цифровой идентификатор ПО
(контрольная сумма исполняемого
кода)
17f03df5b855cf4f5094d8b8ad623795
Алгоритм вы-
числения иден-
тификатор ПО
MD 5
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Про-
граммное обеспечение и его окружение являются неизменными, средства для программирова-
ния или изменения метрологически значимых функций отсутствуют. Программное обеспечение
рефрактометров может быть установлено или переустановлено только на заводе-изготовителе с
использованием специальных программно-технических устройств. Доступ к ПО исключен кон-
струкцией аппаратной части, а так же установкой пломб.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уров-
ню «А».
Метрологические и технические характеристики
Метрологические и технические характеристики рефрактометров приведены в таблице 1.
Таблица 2
Значение характеристики
1,30 – 1,72
0,0001
± 0,0001
Наименование характеристики
Диапазон измерений показателя преломления, n
D
Дискретность показаний прибора по шкале показателя прелом-
ления, n
D
Пределы допускаемой абсолютной погрешности результата
измерений показателя преломления, n
D
Электропитание осуществляется от сети переменного тока
с напряжением, В
частотой, Гц
Потребляемая мощность, Вт
220±20
50/60
10 - 100
Место нанесения знака утверждения
типа
Место нанесения маркировки
Место пломбирования
Лист № 3
Всего листов 4
300 × 145 × 330
6,3
Габаритные размеры (Ш×В×Д), мм, не более
Масса, кг не более
Условия эксплуатации:
Температура, ºС
Влажность, %, не более
15 - 35
10 – 90
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и на кор-
пус прибора методом наклеивания.
Комплектность средства измерений
Таблица 3
Наименование
Рефрактометр автоматический цифровой Abbemat 200
Руководство по эксплуатации (на русском языке)
Руководство по эксплуатации (на английском языке)
Внешний источник питания
Силовой кабель
Крышка для образца
Осушительный патрон
Пипетка Пастера (3 мл)
Методика поверки МП 01.Д4-14
Количество, шт.
1
1
1
1
1
1
1
5
1
D
Поверка
осуществляется по документу МП 01.Д4-14 «Рефрактометры автоматические цифровые Abbe-
mat 200. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 25 марта 2014 г.
Основные средства поверки:
1 Наборы жидких мер показателя преломления РЖЭ-1.
Основные метрологические характеристики:
Показатель преломления n
20
препарата при температуре 20 °С
-n-гептан1,385 ÷ 1,388
-циклогексан1,425 ÷ 1,428
-1,2-дихлорэтан1,443 ÷ 1,446
-углерод четыреххлористый1,459 ÷ 1,462
-бензол1,500 ÷ 1,504
-α-бромнафталин1,656 ÷ 1,659
Предел допускаемой абсолютной погрешности измерений показателя преломлений n
D
,
не более 0,00003.
Сведения о методиках (методах) измерений
«Рефрактометры автоматические цифровые Abbemat 200» Руководство по эксплуата-
ции», главы 6 и 10.
Нормативные и технические документы, устанавливающие требования к рефрактомет-
рам автоматическим цифровым Abbemat 200
ГОСТ 8.583-2003 «Государственная поверочная схема для средств измерений показате-
ля преломления твердых, жидких и газообразных веществ».
Лист № 4
Всего листов 4
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции дру-
гих видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
Фирма Anton Paar GmbH, Австрия.
Anton-Paar-Str., 20
A-8054 Graz/Austria
Tel.: +43(0)316 257-0
Fax.: +43(0)316 257-257
Заявитель
ЗАО «АВРОРА Лаб»
117628, г. Москва, ул. Грина, д. 42
Телефон: (495)258-83-25, 258-83-06, 258-83-07
Факс: (495)958-29-40
Испытательный центр
Федеральное государственное унитарноепредприятие«Всероссийскийнаучно-
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»).
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств изме-
рений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»___________2014 г.
