Сигнализаторы аварийные дозиметрические ДРГ-АТ2331, ГРСИ 58284-19
Номер госреестра:
58284-19
Наименование СИ:
Сигнализаторы аварийные дозиметрические
Обозначение типа:
ДРГ-АТ2331
Производитель:
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех"), Беларусь, г.Минск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 72828
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Сигнализаторы аварийные дозиметрические ДРГ-АТ2331
Назначение средства измерений
Сигнализаторы аварийные дозиметрические ДРГ-АТ2331 (далее – сигнализаторы)
предназначены для измерений мощности поглощенной дозы (далее – мощности дозы) и
поглощенной дозы (далее – дозы) рентгеновского и гамма-излучения, обнаружения
возникновения самоподдерживающейся цепной ядерной реакции деления (СЦР) в составе
систем аварийной сигнализации (САС) и выдачи аварийных сигналов о необходимости
эвакуации персонала из ядерно опасной зоны.
Описание средства измерений
Принцип действия сигнализаторов основан на использовании интеллектуальных блоков
детектирования рентгеновского и гамма-излучения (далее – блоки детектирования БДКГ-25). В
качестведетекторавблокедетектированияБДКГ-25используетсяпластмассовый
сцинтилляционный детектор и фотоэлектронный умножитель. Импульсы, поступающие с
фотоэлектронного умножителя, формируются,усиливаютсяэлектроннойсхемойи
преобразуютсямикропроцессоромвдозиметрическуюинформацию. Сигнализатор
представляет собой монтируемую на объекте стационарную аппаратуру, содержащую блоки
детектирования БДКГ-25, блок регистрации, устройства звуковой и световой сигнализации,
соединенные между собой по интерфейсу связи типа RS485.
Сигнализатор обеспечивает возможность ввода порогового уровня по мощности дозы,
расчет порога по дозе и хранение пороговых уровней при последующих включениях.
Сигнализатор реагирует на прямое гамма-излучение, испускаемое во время критической
аварии при минимальной продолжительности СЦР 10
-3
с, и отвечает установленному порогу
обнаружения.
Алгоритм работы блоков детектирования БДКГ-25 обеспечивает непрерывность
процесса измерения. Каждую миллисекунду новое измеренное значение дозы добавляется к
дозе, накопленной за время 3,3 с, а первое значение дозы из указанного интервала накопления –
вычитается. Полученное значение накопленной дозы сравнивается с рассчитанным пороговым
уровнем по дозе. При превышении порога по накопленной дозе блок детектирования БДКГ-25
формирует потенциальный сигнал СЦР для блока регистрации. Блоком регистрации выдаются
потенциальные сигналы для включения звуковой и световой сигнализации устройств
сигнализации. Включается аварийная звуковая и световая сигнализации.
Параллельно проводится вычисление «скользящего» среднего значения мощности дозы
икоэффициентоввариации,характеризующихдостоверностьрезультатаизмерения.
Статистическая обработка результатов измерений и оценка статистических флуктуаций
обеспечивают быструю адаптацию к изменениям уровня измеряемой величины и оперативное
предоставление полученной информации для передачи по каналу связи.
Для повышения стабильности измерений в блоках детектирования БДКГ-25 применена
системасветодиоднойстабилизацииизмерительноготракта,котораяодновременно
обеспечивает проверку работоспособности всего тракта в процессе работы.
Управление режимами работы, выполнение необходимых вычислений, хранение и
индикация результатов измерений, сопряжение блоков детектирования БДКГ-25 с внешними
устройствами и проведение самодиагностики осуществляются с помощью микропроцессорного
устройства.
Лист № 2
Всего листов 8
Передача управляющих команд от блока регистрации к блокам детектирования БДКГ-25
иполучение блоком регистрацииинформации от блоков детектирования БДКГ-25
осуществляется по трем линиям передачи данных по интерфейсу связи RS485. Объединение
сигнализаторааварийногодозиметрическогоДРГ-АТ2331иизмерителя-сигнализатора
СРК-АТ2327 в систему, сопряжение с ПЭВМ осуществляется с помощью четвертой линии
передачи данных по интерфейсу связи RS485, составляя с ними САС.
Дозиметрическая информация, передаваемая блоком регистрации по интерфейсу связи
RS485, используется для отображения в информационной системе САС.
Сигнализатор обеспечивает автоматическую запись в память мощности дозы гамма-
излучения с периодом 10 мин и в моменты изменения мощности дозы гамма-излучения; дозы
гамма-излучения за время превышения аварийного порогового уровня.
Сигнализатор при превышении верхнего предела диапазона измерений мощности дозы
рентгеновского и гамма-излучения обеспечивает звуковую и световую сигнализацию о
перегрузке с индикацией показаний не ниже верхнего предела диапазона измерений мощности
дозы рентгеновского и гамма-излучения.
Общий вид сигнализатора аварийного дозиметрического ДРГ-АТ2331 представлен на
рисунке 1.
Внешний вид trial детектирования гамма-излучения БДКГ-25 и схема с указанием места
пломбирования показаны на рисунке 2.

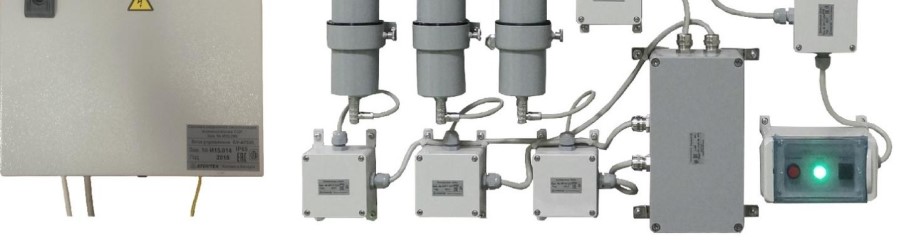

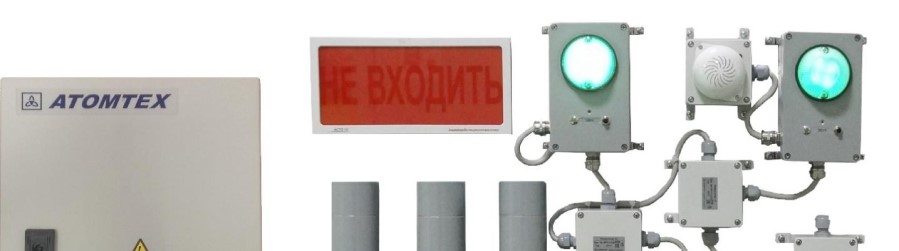

Рисунок 1 – Общий вид сигнализатора аварийного дозиметрического ДРГ-АТ2331

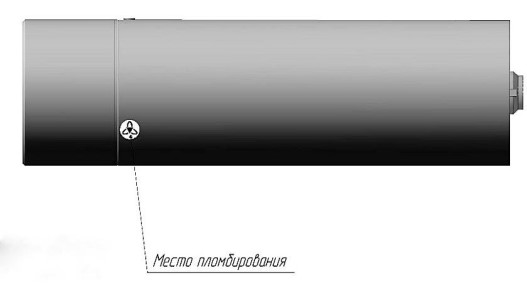

Рисунок 2 – Внешний вид блока детектирования гамма-излучения БДКГ-25 с указанием места
пломбирования
Лист № 3
Всего листов 8
Программное обеспечение
Программное обеспечение (ПО) сигнализатора состоит из встроенного и внешнего
(прикладного).
Встроенное ПО «BDKG25», размещаемое в процессе производства в энергонезависимой
части памяти микропроцессора блока детектирования БДКГ-25, позволяет осуществлять
непосредственно процесс измерения, статистическую обработку и хранение результатов
измерений, проведение самодиагностики и предоставление полученной информации для
передачи по интерфейсу связи. Встроенное ПО защищено от непреднамеренных и
преднамеренных изменений пломбой. Доступ к микроконтроллеру исключен конструкцией
блоков детектирования БДКГ-25. Защитная пломба ограничивает доступ к ПО, при этом ПО не
может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО
невозможно без специализированного оборудования изготовителя. Встроенное ПО не требует
специальных средств защиты от преднамеренных и непреднамеренных изменений.
Прикладное ПО состоит из программ «BDKG25TOOL» и «SARK2».
Программа «BDKG25TOOL» предназначена для управления процессом измерения,
настройки и вывода информации о состоянии блока детектирования БДКГ-25.
Программа «SARK2» ведет мониторинг данных измерений всех блоков детектирования
БДКГ-25 с последующим сохранением в базе данных. Одновременно результаты измерений
индицируются на экране ПЭВМ. Программа «SARK2» ведет журнал событий.
К метрологически значимому относится все ПО сигнализаторов.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
Значение
Идентификационные данные (признаки)
Встроенное ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
BDKG25.hex
1.x.y.z
*
1.0.0.0
89b55915
Цифровой идентификатор ПО (CRC32)
Прикладное ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (MD5)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
BDKG25TOOL.exe
1.x.y.z
**
1.0.1.125
599b0c0c08687cee8cb212299dc21339
SARK2.exe
1.x.y.z
**
1.0.11.189
6ad728aff3143d1a5b2817e465e68c62
Цифровой идентификатор ПО (MD5)
*
x = [0…9], y = [0…9], z = [0…999];
**
x = [0…99], y = [0…999], z = [0…999].
Примечания
1 Текущий номер версии ПО указывается в разделе «Свидетельство о приёмке» руководства по
эксплуатации и в протоколе поверки.
2 Цифровой идентификатор ПО приведен только для версий:
–1.0.0.0 «BDKG25.hex»;
–1.0.1.125 «BDKG25TOOL.exe»;
–1.0.11.189 «SARK2.exe».
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО сигнализаторов от
непреднамеренных и преднамеренных изменений соответствует уровню «высокий».
Лист № 4
Всего листов 8
В соответствии с Р 50.2.077-2014 уровень защиты прикладного ПО сигнализаторов от
непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Метрологические и технические характеристики
Значение
от 0,1 мкГр/ч до 1 Гр/ч
от 0,05 мкГр до 10 Гр
±30 %
±35 %
±35 %
±25 %
3,3 P
g
=1 мкГр
0,5 с
5 мин
90 дБ
120 с
от 1 мГр/ч до 1 Гр/ч
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений мощности дозы рентгеновского и
гамма-излучений
Диапазон измерений дозы рентгеновского и гамма-
излучений за время превышения порогового значения
по мощности дозы
Пределы допускаемой основной относительной
погрешности при измерении:
– мощности дозы, мощности дозы в диапазоне от 0,5 до
1,5 значения порога СЦР при доверительной
вероятности 0,95
- дозы
Энергетическая зависимость в диапазоне энергий от
60 кэВ до 3 МэВ регистрируемого рентгеновского и
гамма-излучений
Анизотропия эффективности регистрации излучения
блока детектирования БДКГ-25 в рабочей
горизонтальной плоскости в диапазоне углов от 0
°
до
360
°
, не более
Доза гамма-излучения, накопленная от момента
срабатывания блока детектирования БДКГ-25 при
минимальной СЦР длительностью от 1 мс до 3,3 с и
установленном пороге срабатывания P
g
, равном
1,08 мГр/ч (0,3 мкГр/с), не более
Интервал времени от момента срабатывания блока
детектирования БДКГ-25 до момента достижения
номинального уровня звучания аварийной
сигнализации, не более
Время полного восстановления работоспособности
сигнализатора после воздействия в течение 5 мин 10-
кратного превышения верхнего предела диапазона
измерений мощности дозы рентгеновского и гамма-
излучений, не более
Звуковое давление устройства звуковой сигнализации
на расстоянии (1,0±0,1) м, не менее
Время измерения мощности дозы (1 мкГр/ч) при
статистической погрешности, не превышающей 20 %,
не более
Диапазон устанавливаемого порогового уровня
мощности дозы
Угол обзора устройства световой сигнализации, не
менее
180°
Лист № 5
Всего листов 8
24 ч
±5 %
±10 %
±5 %
Значение
100 Гр
5 мин
6 ч
5 %
±5 %
Наименование характеристики
Радиационная стойкость составных частей
сигнализатора, ответственных за прохождение
аварийного сигнала, при однократном воздействии
дозой смешанного нейтронного и гамма-излучений от
СЦР, не менее
Время установления рабочего режима, не более
Время непрерывной работы, не менее:
- при питании от сети переменного тока
- при автономном питании от полностью заряженной
аккумуляторной батареи
Нестабильность показаний за время непрерывной
работы при питании от сети переменного тока, не более
Пределы допускаемой дополнительной относительной
погрешности при измерении мощности дозы:
- при изменении температуры окружающего воздуха в
рабочем диапазоне температур относительно 20
°
С (на
каждые 10
°
С)
- при изменении относительной влажности воздуха до
95 % при температуре 35
°
С и более низких
температурах без конденсации влаги относительно
нормальных условий
- при изменении напряжения питания от 195 до 253 В
при работе от сети переменного тока относительно
номинального значения
- при изменении напряжения питания от 8 до 28 В при
работе от внутреннего источника питания относительно
номинального значения
Нормальные условия измерений:
- температура окружающего воздуха, ºС
- относительная влажность воздуха, %
- атмосферное давление, кПа
от +15 до +25
от 30 до 80
от 86 до 106,7
Значение
230 (+23; -35)
12,6 (+1,3; -1,9); 24,0 (+2,6; -3,6)
Таблица 3 - Основные технические характеристики
Наименование характеристики
Напряжение питания, В:
- от сети переменного тока
- от полностью заряженной аккумуляторной батареи
Мощность, потребляемая при питании от сети
переменного тока, не более
Габаритные размеры составных частей
сигнализатора, мм, не более:
- блок детектирования БДКГ-25
- блок регистрации БР-АТ910
80 В
×
А
В пластмассовом В металлическом
корпусе корпусе
-
Æ
61×210
260×180×90 270×168×85
- устройство сигнализации УС-АТ991с
- устройство звуковое УЗ-АТ993
- блок клеммный БК3/5
- блок клеммный БК4/5
- коммутатор К2, К2/3c
185×105×98
126×124×95
134×125×64
134×132×64
102×102×55
185×141×112
125×133×125
---
Лист № 6
Всего листов 8
от -40 до +50
от -30 до +50
до 95
Наименование характеристики
- коммутатор К3
Значение
102×124×55-
- блок управления БУ-АТ980
- оповещатель АСТО 12/1
- устройство выключения звука УВЗ1
Масса составных частей сигнализатора, кг, не более:
- блок детектирования БДКГ-25
- блок регистрации БР-АТ910
- устройство сигнализации УС-АТ991с
- устройство звуковое УЗ-АТ993
- блок клеммный БК3/5, БК4/5
- коммутатор К2, К2/3c, К3
- блок управления БУ-АТ980
- оповещатель АСТО 12/1
- устройство выключения звука УВЗ1
-
350×130×45
151×105×105
В пластмассовом
корпусе
-0,7
0,4
0,35
0,3
0,3
-0,4
0,7
400×300×150
--
В металлическом
корпусе
0,6
1,9
1,4
0,9
--
7,8
--
Рабочие условия эксплуатации:
а) температура окружающего воздуха, ºС
- для блока детектирования БДКГ-25, блока
регистрации БР-АТ910, устройства звукового УЗ-
АТ993, устройства выключения звука УВЗ1,
устройств сигнализации, коммутаторов, блоков
клеммных и клеммных коробок
- для остальных составных частей сигнализатора
б) относительная влажность воздуха, %, не более
- при температуре +35 °С и более низких
температурах без конденсации влаги для блока
детектирования БДКГ-25, блока регистрации БР-
АТ910, устройства звукового УЗ-АТ993, устройства
выключения звука УВЗ1, блока управления БУ-
АТ980 устройств сигнализации, коммутаторов,
блоков клеммных и клеммных коробок
- при температуре +30 °С и более низких
температурах без конденсации влаги для остальных
составных частей сигнализатора
- атмосферное давление, кПа
до 75
от 84 до 106,7
Знак утверждения типа
наносится на этикетки составных частей сигнализатора автоматизированным методом с
использованием программных средств и на титульный лист руководства по эксплуатации
методом компьютерной графики.
Комплектность средства измерений
1
Таблица 4 – Комплектность сигнализаторов
Наименование, тип
Количество Примечание
Блок регистрации БР-АТ910
Обозначение
ТИАЯ.468332.031
ТИАЯ.468332.031-01
1)
Блок детектирования гамма-
излучения БДКГ-25
Устройство звуковое УЗ-АТ993
ТИАЯ.418269.085
ТИАЯ.468231.003
от 1 до 3
1
2)
Лист № 7
Всего листов 8
Наименование, тип
Обозначение
Количество Примечание
ТИАЯ.468239.008-01
ТИАЯ.468239.008-05
1)
Устройство сигнализации
УС-АТ991c
Коммутатор К2/3с
ТИАЯ.468347.013
1
2)
от 1 до 3
Коммутатор К2
Коммутатор К3
Блок клеммный КК3/5
Блок клеммный БК4/5
Блок управления БУ-АТ980
ТИАЯ.468347.006
ТИАЯ.468347.004
ТИАЯ.468347.021
ТИАЯ.468347.021-01
ТИАЯ.468332.036
ТИАЯ.468381.037
ТУ ВY 101272822.011-2005
ТИАЯ.412914.043
1
1
2)
1
2)
По заказу
1
2)
По заказу
1
Устанавлива-
ется в БУ-
2АТ980
1
1
1По заказу
ТИАЯ.412914.034-04
ТИАЯ.412118.027 РЭ
1По заказу
1
Аккумуляторная батарея
Устройство выключения звука УВЗ1
Оповещатель АСТО 12/1
Комплект монтажных частей
Комплект принадлежностей для
поверки
Руководство по эксплуатации
Методика поверки
МРБ МП.2377-2013
ТИАЯ.412118.027 МП
1
УпаковкаТИАЯ.305646.0151
1)
Вариант исполнения изделия в металлическом корпусе.
2)
Количество устройств установлено для базовой комплектности и может изменяться по зака-
зу потребителя.
Поверка
осуществляется по документу МРБ МП.2377-2013 (ТИАЯ.412118.027 МП) «Сигнализатор
аварийный дозиметрический ДРГ-АТ2331. Методика поверки», утвержденному БелГИМ
27 декабря 2013 г. (с извещением ТИАЯ.18-2018 об изменении №4 от 24 августа 2018 г.).
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 - установка поверочная
дозиметрическая гамма-излучения с набором источников гамма-излучения из радионуклида
137
Cs,
диапазон измерений мощности дозы от 0,1 мкЗв/ч до 10 Зв/ч, погрешность не более ±5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к сигнализаторам
аварийным дозиметрическим ДРГ-АТ2331
ТУ BY 100865348.032-2013 Сигнализатор аварийный дозиметрический ДРГ-АТ2331.
Технические условия
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия
ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования
ГОСТ Р 8.804-2012Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в
воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и
индивидуальногоэквивалентовдозы,мощностейамбиентного,направленногои
индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
Лист № 8
Всего листов 8
Изготовитель
Научно-производственноеунитарноепредприятие«АТОМТЕХ»открытого
акционерного общества «МНИПИ» (УП «АТОМТЕХ»), Республика Беларусь
Адрес: 220005, Республика Беларусь, г. Минск, ул. Гикало, 5
Телефон/факс: (+375 17) 2928142, 2882988
Web-сайт:
E-mail:
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием
«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01; факс: (812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 9019-83 | Сигнализаторы | СТМ-1 | Нет данных | Нет данных | Перейти |
| 78665-20 | Сигнализаторы загазованности | GDT | Фирма "NRG Tech S.r.l.", Италия | 1 год | Перейти |
| 8633-89 | Сигнализаторы метана малогабаритные с цифровой индикацией | Сигнал-2 | Завод "Красный металлист", Украина, г.Конотоп | Нет данных | Перейти |
| 33432-06 | Сигнализаторы | ASTRA | Фирма "Bertoldo & C.s.r.l.", Италия | 1 год | Перейти |
| 21780-01 | Сигнализаторы загазованности | Электроника | ГУНПП "Газотрон-С", г.Саратов | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
