Номер госреестра:
58283-14
Наименование СИ:
Преобразователи силоизмерительные
Обозначение типа:
KELK
Производитель:
Компания "Vishay Precision Group Canada ULC (KELK)", Канада
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.07.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56577
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи силоизмерительные KELK
Назначение средства измерений
Преобразователи силоизмерительные KELK предназначены для измерения сил в
клетях прокатных станов, а также для других задач измерений сил.
Описание средства измерений
Принцип действия преобразователей силоизмерительных KELK основан на
преобразованииупругойдеформацииэлемента,возникающейподдействием
приложенной нагрузки в аналоговый электрический сигнал. Сигнал пропорционален
измеряемому усилию.
Конструктивно преобразователи силоизмерительные KELK выполнены из стали
высокой прочности и разделяются на две группы.
Первая группа предназначена для измерений усилий прокатки и имеет четыре
модификации по форме исполнения корпуса: KELK Washer – кольцевая форма корпуса;
KELK Disk – дисковая форма корпуса; KELK Slab – прямоугольная форма корпуса; T-
block – форма корпуса в виде Т-образного блока.
Вторая группа предназначена для измерений натяжений прокатываемой ленты и
имеет четыре модификации: KELK Monoblock - прямоугольная форма корпуса; KELK
Diaphragm–цилиндрическаяформакорпуса.Чувствительнымэлементомв
преобразователях силоизмерительных KELK является упругий измерительный элемент,
расположенный в корпусе и составляющий с ним единую деталь. На поверхность
упругого измерительного элемента наклеены тензорезисторы, соединенные в мостовую
электрическую цепь.Электрическаясхема содержитэлементы компенсации
температурных воздействийна выходнойсигнал. Дляусиления иобработки
электрического сигнала преобразователей силоизмерительных KELK применяются
измерительные усилители DSP2.
Конструкция корпуса преобразователей силоизмерительных KELK обеспечивает
ограничениедоступакопределеннымчастямвцеляхпредотвращения
несанкционированной настройки и вмешательства, которые могут привести к искажению
результатов измерений.
Рисунок 1. Общий вид преобразователя силоизмерительного KELK Washer
Рисунок 2. Общий вид преобразователя силоизмерительного KELK Disk
Лист № 2
Всего листов 3
Рисунок 3. Общий вид преобразователя силоизмерительного KELK Slab
Рисунок 4. Общий вид преобразователя силоизмерительного KELK T-block

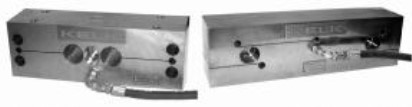

Рисунок 5. Общий вид преобразователя силоизмерительного KELK Monoblock
Рисунок 6. Общий вид преобразователя силоизмерительного KELK Diaphragm
202515
Метрологические и технические характеристики
ХарактеристикаМодель
KELK KELK KELK KELKKELKKELK
Washer DiskSlab T-block Monoblock Diaphragm
Диапазон номинальных1 -1 -1 -1 -1 - 300*0,3 - 1000
нагрузок Рном, тс (кН)* 2000 2000 2000 2000
Пределы приведенной
к номинальному±0,5±0,1
значению погрешности
измерений силы, %
Максимальное
напряжение питания, В
Габаритные размеры,Диаметр: 900Длина: 1200Длина: 600Диаметр: 170
не более, мм Высота: 150 Ширина: 600 Ширина: 150 Высота: 100
Высота: 200Высота: 200
Масса, не более, кг750110015020
Знак утверждения типа
наносится на боковую поверхность корпуса преобразователя силоизмерительного KELK
в виде наклейки и на титульный лист руководства по эксплуатации типографским
способом.
Лист № 3
Всего листов 3
Комплектность средства измерений
1. Преобразователь силоизмерительный KELK ………………..1шт.
2. Руководство по эксплуатации (РЭ)……………………….…..1шт.
3. Методика поверки МП РТ 2069-2014…………………………1шт.
Поверка
Осуществляется по документу МП РТ 2069-2014 «Преобразователи силоизмери-
тельные KELK. Методика поверки», утвержденному ФБУ «Ростест-Москва» 24.01.2014 г.
Основное поверочное оборудование, в соответствии с ГОСТ Р 8.663-2009:
– Рабочие эталоны 1-го разряда, машины силовоспроизводящие с ПГ ≤ ±0,2 %;
– Рабочие эталоны 2-го разряда, динамометры с ПГ ≤ ±0,24 %.
Сведения о методиках (методах) измерений
содержатся в документе «Преобразователи силоизмерительные KELK. Руководство по
эксплуатации»
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям силоизмерительным KELK
Техническая документация компании Vishay Precision Group Canada ULC (KELK),
Канада.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям.
Изготовитель/заявитель
Компания Vishay Precision Group Canada ULC (KELK),
M3B 2T5, Канада, провинция Онтарио, г. Торонто, Lesmill
Road, 48.
Тел. +1 416 445 5850; Факс +1 416 445 5972
E-mail:
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение
«Государственный региональный центр стандартизации,
метрологии и испытаний в г. Москве»
(ГЦИ СИ ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект,31
ИНН 7727061249, КПП 772701001
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по
проведениюиспытанийсредствизмеренийвцелях
утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального агентства
по техническому регулированию и метрологии
Ф.В. Булыгин
М.п.
«______» ______________2014 г.
