Номер госреестра:
58282-14
Наименование СИ:
Системы телеметрические
Обозначение типа:
ТЭМС и ГКС
Производитель:
ОАО "Пермнефтемашремонт", г.Краснокамск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.02.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист № 1
Всего листов 4
Приложение к свидетельству № 56575
об утверждении типа средств измерений
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы телеметрические ТЭМС и ГКС
Назначение средства измерений
Системы телеметрические ТЭМС и ГКС (далее − системы) предназначены для
измерений зенитного, азимутального углов и угла установки отклонителя и передачи
данных во время бурения скважины.
Описание средства измерений
Принцип действия систем основан на измерении магнитного и гравитационного
полей Земли при помощи высокоточных феррозондовых магнитометров и кварцевых
акселерометров,установленныхвдоль трехвзаимно перпендикулярныхосей и
находящихся в глубинном измерительном блоке (ГИБ). Эти данные передаются в
компьютер, и при помощи программного обеспечения рассчитываются азимутальный,
зенитный углы и угол установки отклонителя.
Системы ТЭМС (рис. 1) состоят из забойной (разделитель диэлектрический,
глубинный измерительный блок, удлинитель немагнитный, генератор, кожух генератора,
секция кабельная) и наземной (устройство сопряжения, персональный компьютер) частей,
взаимосвязь между которыми осуществляется посредством электромагнитного канала
связи. В зависимости от диаметра бурящейся скважины (а, значит, диаметра бурового
инструмента и расхода промывочной жидкости) системы ТЭМС выпускаются следующих
типоразмеров: 95, 106, 120, 178, 203, 229 и 240 (внешний диаметр корпуса в мм).
Системы ГКС (рис. 2) состоят из забойной (корпус, глубинный измерительный
блок, блок управления пульсатором, пульсатор, генератор, кожух генератора) и наземной
(датчик давления, устройство сопряжения, переходное устройство, персональный
компьютер)частей,взаимосвязьмеждукоторымиосуществляетсяпосредством
гидравлического канала связи (перепады давления на устье скважины). В зависимости от
диаметра бурящейся скважины (а значит диаметра бурового инструмента и расхода
промывочной жидкости) системы ГКС выпускаются следующих типоразмеров: 95, 108,
120, 146, 178, 203, 229 и 240 (внешний диаметр корпуса в мм).
В паспорте на системы указана маркировка ТЭМС или ГКС в зависимости от
исполнения.
а)
Лист № 2
Всего листов 4
б)

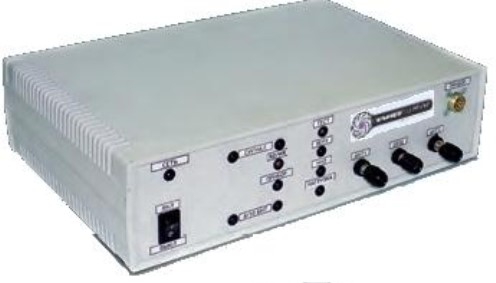

Рисунок 1 - Общий вид систем телеметрических ТЭМС
а) забойная часть; б) наземная часть
а)
б)

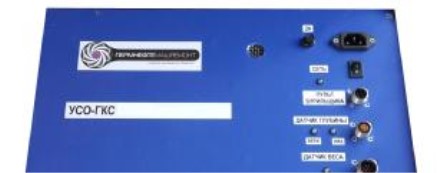

Рисунок 2 - Общий вид систем телеметрических ГКС
а) забойная часть; б) наземная часть
наименование ПО
версии
ПО
цифрового
v1 x
Программное обеспечение
Системы телеметрические ТЭМС имеют в своем составе программное обеспечение
(ПО) – ТЭМС – 7GIST, а ГКС – SATURN 5 – GAMMA.
ПО имеет идентификационные данные, представленные в таблице 1.
Таблица 1. Идентификационные данные ПО систем.
Цифровой
НомеридентификаторАлгоритм
Наименование ПО
Идентификационное
(идентифи- (контрольная
вычисления
кационный сумма идентифи-
номер) ПО исполняемого катора ПО
кода)
ТЭМС – 7
GI
STТЭМС – 7
GI
ST
ver 7.x
.
– Net
--
SATURN 5 – GAMMA SATURN 5 – GAMMAver 6.x--
Лист № 3
Всего листов 4
Операционная система, имеющая оболочку доступную пользователю, отсутствует.
Программное обеспечение и его окружение являются неизменными, средства для
программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «C» согласно
МИ 3286-2010.
Метрологические и технические характеристики
Наименование параметра
Значение параметра
± 20
± 2
± 2
2000
+ 2,0
Таблица 2. Метрологические и технические характеристики систем.
от 5 до 125
от 0 до 360
от 0 до 360
от +20 до +80
± 12
± 1,2
± 1,2
60
4700
5400
95; 106; 120; 178; 203; 229; 240
95; 108; 120; 146; 178; 203; 229; 240
45
Диапазон измерений зенитных углов, …º
Пределы допускаемой основной абсолютной
погрешности измерений зенитных углов, …’
Диапазон измерений азимутальных углов, …º
Пределы допускаемой основной абсолютной
погрешности измерений азимутальных углов, …º
Диапазон измерений угла установки отклонителя, …º
Пределы допускаемой основной абсолютной погреш-
ности измерений угла установки отклонителя, …º
Диапазон рабочих температур,
о
С
Пределы допускаемой дополнительной абсолютной
погрешности, вызванной изменением температуры
окружающей среды от +20 до +80
о
С:
- по каналу зенитных углов, …’
- по каналу азимутальных углов, … º
- по каналу углов установки отклонителя, … º
Максимальное рабочее давление, МПа, не более
Длина системы, мм, не более
- ТЭМС
- ГКС
Наружный диаметр системы, мм
- ТЭМС
- ГКС
Длина глубинного измерительного блока, мм, не
более
Диаметр глубинного измерительного блока, мм
Допускаемое отклонение действительного значения
диаметра (системы и ГИБа) от номинального, мм
Знак утверждения типа
Знак утверждения типа наносится на титульные листы эксплуатационных
документов типографским методом.
Комплектность средства измерений
Таблица 3. Комплектность систем.
Наименование
Система телеметрическая ТЭМС или ГКС в сборе
Руководство по эксплуатации
Паспорт
Методика поверки
Количество
1 компл.
1 экз.
1 экз.
1 экз.
Лист № 4
Всего листов 4
Поверка
осуществляется по документу МП 58282-14 «Системы телеметрические ТЭМС и ГКС.
Методика поверки», разработанному ГУП ЦМИ «Урал-Гео» и утвержденному ФГУП
«ВНИИМС» в июне 2014 года и включенным в комплект поставки систем
телеметрических ТЭМС и ГКС.
Основные средства поверки:
- квадрант оптический КО с пределами допускаемой абсолютной погрешности
измерений ±10’’;
- буссоль ОБК с погрешностью ориентирования не более 15’.
Сведения о методиках (методах) измерений
Методы измерений изложены в разделах 3 «Использование по назначению» документов
«СистемателеметрическаяТЭМС.Руководствопоэксплуатации»и«Система
телеметрическая ГКС. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системам
телеметрическим ТЭМС и ГКС
1.ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений плоского угла.
2. ТУ4315-015-00145885-2013 «Системы телеметрические ТЭМС. Технические
условия»
3. ТУ4315-016-00145885-2013 «Системы телеметрические ГКС. Технические
условия»
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта.
Изготовитель
ОАО «Пермнефтемашремонт»
617064, Россия, Пермский край, г. Краснокамск, улица Владимира Кима, д. 8
Телефон: +7 (34273) 5-07-94, 5-07-96, 5-07-98
Факс: +7 (34273) 5-07-93
E-Mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66,
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«____»_____________ 2014 г.
М.п.
