ГРСИ 58269-14: Системы газоаналитические шахтные многофункциональные Микон III, мод. Микон III 2013. Поверка

Приложение к свидетельству № 56555/1

об утверждении типа средств измерений

Лист № 1

Всего листов 31

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

(в редакции, утвержденной приказом Росстандарта № 2608 от 07.12.2018 г.)

Системы газоаналитические шахтные многофункциональные «Микон III», модель

Микон III 2013

Назначение средства измерений

Системы газоаналитические шахтные многофункциональные «Микон III», модель Ми-

кон III 2013 (далее - Системы) предназначены для автоматических непрерывных измерений

объемной доли метана, оксида углерода, диоксида углерода, водорода, оксида азота, диоксида

азота, сероводорода, кислорода и довзрывоопасных концентраций метано-водородной смеси,

горючих газов в воздухе (в том числе смеси горючих газов с парами нефтепродуктов), скорости

воздушного потока в горных выработках, вентиляционных сооружениях и воздуховодах шахты

и других промышленных объектов, массовой концентрации пыли в воздухе рабочей зоны (ав-

томатический газовый контроль, далее - АГК), измерения виброскорости и зазора частей агре-

гатов, абсолютного и дифференциального давления газовых смесей, абсолютного давления

жидкости в технологических трубопроводах, температуры газовых смесей, жидкостей, частей

агрегатов и горных пород и передачи измерительной информации на диспетчерский пункт, ее

обработки, отображения и хранения.

Описание средства измерений

Системы являются многоканальной стационарной автоматической измерительной сис-

темой непрерывного действия.

Системы обеспечивают защитное отключение электропитания, в том числе автоматиче-

скую газовую защиту, шахтного оборудования и формирование световой и/или звуковой сигна-

лизации при достижении определяемых нормативными документами в области промышленной

безопасности пороговых значений измеряемых параметров рудничного воздуха (содержания

метана, оксида углерода, диоксида углерода, водорода, оксида азота, диоксида азота, сероводо-

рода, кислорода, довзрывоопасных концентраций метано-водородной смеси, горючих газов в

воздухе, в том числе смеси горючих газов с парами нефтепродуктов, концентрации пыли)),

и/или состояния вентиляционного и технологического оборудования и сооружений, сбор и об-

работку информации о состоянии (включено/выключено) технологического, вентиляционного,

дегазационного и противопожарного оборудования, вентиляционных сооружений и оборудова-

ния энергоснабжения шахты и других промышленных объектов. Система осуществляет местное

и централизованное диспетчерское ручное, автоматизированное и автоматическое управления

основным и вспомогательным технологическим оборудованием, вентиляционным оборудова-

нием и аппаратами энергоснабжения.

Система имеет следующую структуру технических средств:

1) полевой уровень - аналоговые датчики СДОУ 01 и СДТГ, микропроцессорные датчи-

ки ДМС 01, ДМС 03, ДМС 03Э, СДСВ 01, ДОУИ, СДД 01, ИДИ, ИЗСТ 01, ДТМ-1, ДТМ-3,

МИК-01 с выходными сигналами от 0,4 до 2,0 В, микропроцессорные датчики ИТС2 с выход-

ными сигналами от 4 до 20 мА или от 1 до 5 мА, микропроцессорные датчики ДМС 03, СДСВ

01, ИДИ, ИТС2, ДТМ, ДТМ-2, ДТМ-4, МИК-01 и ИВД-Х с цифровым кодированным выход-

ным сигналом (цифровым интерфейсом);

2) контроллерный уровень - микропроцессорные подземные вычислительные устройства

(далее - контроллеры) КУШ-ПЛК, КУШ-УМН (далее – КУШ), ПВУ VAL101P (далее – ПВУ) и

устройства сигнализирующие СУ-ХХ (далее – СУ) с цифровыми интерфейсами;

3) уровень передачи данных - микропроцессорные устройства системы передачи инфор-

мации (далее – СПИН), повторители-барьеры искробезопасности ПБИ-485 (далее – ПБИ), на-

земные устройства связи НУППИ FED/P с барьером искробезопасности BX1P (далее –

НУППИ);

Лист № 2

Всего листов 31

4) диспетчерский уровень - цифровые электронно-вычислительные машины (далее -

ЦЭВМ), объединенные в локальную вычислительную сеть.

Работу устройств полевого, контроллерного и диспетчерского уровня обеспечивают ис-

точники питания ИП ZVB, ШИП и СПИН 00000-ИП01 (далее – ИП), блоки автоматического

ввода резерва, трансформаторные и промежуточные реле (далее соответственно – БАВР, БТ и

БПР), устройства бесперебойного питания и другие устройства.

Технические средства полевого уровня обеспечивают преобразование контролируемого

параметра в информационный сигнал, поступающий на технические средства контроллерного

уровня или уровня передачи информации. Технические средства контроллерного уровня обес-

печивают преобразование сигналов, получаемых от аналоговых и дискретных датчиков в циф-

ровой код, формирование и реализацию управляющих сигналов для сигнализирующих и ис-

полнительных устройств, обмен данными по цифровому интерфейсу уровня передачи инфор-

мации с устройствами диспетчерского уровня. В Системе используются цифровые интерфейсы,

соответствующие следующим электрическим/логическим спецификациям: MicroLAN (1-Wire),

BS6556/SAP; RS-485/SAP; RS-485/ModbusRTU, Ethernet (10/100Base-TX, 100Base-FX). Техни-

ческие средства уровня передачи данных обеспечивают информационный обмен между техни-

ческими средствами диспетчерского, контроллерного и полевого уровней. Технические средст-

ва диспетчерского уровня обеспечивают сбор, обработку, хранение и отображение данных со-

бираемых Системой и ввод команд телеуправления.

В состав измерительных каналов (далее - ИК) Системы входят первичные измеритель-

ные преобразователи, приведенные в таблице 1.

Принцип измерений

мерительный

Номер в ФИФ

Таблица 1 – Сведения о первичных преобразователях

Измерительный канал (оп-

Первичный из-

ределяемый компонент)

преобр

а

зов

а

тель

Объемной доли метанаДМС 0121073-06

(CH

4

)

ДМС 0345747-10

ИДИ 28259-04

ИТС2 51279-12

термохимический, термо-

кондуктометрический

термохимический, термо-

кондуктометрический

инфракрасный

термохимический, термо-

кондуктометрический, оп-

тический

термохимический

Довзрывоопасной концен-ДМС 03Э45747-10

трации метано-водородной ИТС251279-12

смеси (CH

4

+H

2

)

Довзрывоопасной концен-ИТС251279-12

трации горючих газов

(CH

4

– C

10

H

12

)

Объемной доли кислородаСДТГ37260-10

(О

2

), водорода (H

2

), диок- СДОУ 0146045-10

сида углерода (CO

2

) и ток-

ДОУИ33551-12

сичных газов (оксид угле-

ИДИ28259-04

рода (CO), водород (H

2

),ИТС251279-

12 оксид азота (NO), диоксид

азота (NO

2

), сероводород

(Н

2

S)

электрохимический

инфракрасный

электрохимический

Лист № 3

Всего листов 31

Измерительный канал (оп-

ределяемый компонент)

Номер в ФИФ

Принцип измерений

Продолжение таблицы 1

Первичный из-

мерительный

преобразователь

СДСВ 01

ультразвуковой

оптический

ИЗСТ-01

МИК-01

СДД 01

ИВД-2

22814-08,

22814-18

36151-07

62680-15

40834-09

36537-11

тензометрический

электромагнитный

ИВД-3

36585-07

емкостной

Скорости воздушного по-

тока

Массовой концентрации

пыли

Давления газа и жидкости

Зазора между торцом чув-

ствительной части датчика

и поверхностью контроли-

руемого объекта

Средних квадратических

значений (СКЗ) виброско-

рости

Температуры

ДТМ

40782-09,

40782-16

полупроводниковый

В Системе используются ИК со следующими структурами:

1) датчик ДМС 01, ДМС 03, ДМС 03Э, ИДИ, СДОУ 01, СДТГ, ДОУИ, СДСВ 01,

ИЗСТ-01, СДД 01, МИК-01, ДТМ-1, ДТМ-3 с аналоговым выходом от 0,4 до 2,0 В или ИТС2 с

аналоговым выходом от 1 до 5 или от 4 до20 мА – ПВУ, СУ или КУШ-УМН – устройства

СПИН, НУППИ FED/P – ЦЭВМ;2) датчик СДОУ 01, СДТГ, ДОУИ, ДМС 01, ДМС 03,

ДМС 03Э, СДСВ 01, СДД 01, ИДИ, ИЗСТ 01 с аналоговым выходом от 0,4 до 2,0 В или ИТС2 с

аналоговым выходом от 4 до 20 или от 1 до 5 мА и ДТМ (MicroLAN) – КУШ-УМН – устройст-

ва СПИН – ЦЭВМ;

2) датчик ДМС 03, СДСВ 01, ИДИ, ИВД, МИК-01, ДТМ-2, ДТМ-4 или ИТС2 с цифро-

вым выходом (RS-485/ModbusRTU) – устройства СПИН – ЦЭВМ;

3) датчик ДМС 01, ДМС 03, ДМС 03Э, ИДИ, СДОУ 01, СДТГ, ДОУИ, СДСВ 01,

ИЗСТ-01, СДД 01, МИК-01, ДТМ-1, ДТМ-3 с аналоговым выходом от 0,4 до 2,0 В или ИТС2 с

аналоговым выходом от 4 до 20 или от 1 до 5 мА и ДТМ (MicroLAN) – КУШ-ПЛК – устройства

СПИН – ЦЭВМ;

4) датчик ДМС 03, СДСВ 01, ИДИ, ИВД, МИК-01, ДТМ-2, ДТМ-4 или ИТС2 с цифро-

вым выходом (RS-485/ModbusRTU) – КУШ-ПЛК – устройства СПИН – ЦЭВМ.

Цифровые кодированные сигналы могут передаваться через различные системы переда-

чи информации, в том числе осуществляющие преобразование интерфейсов и протоколов. Ко-

личество,составитипыизмерительныхканаловСистемынаконкретномгорно-

технологическом объекте или промышленном предприятии определяется Техническим проек-

том.

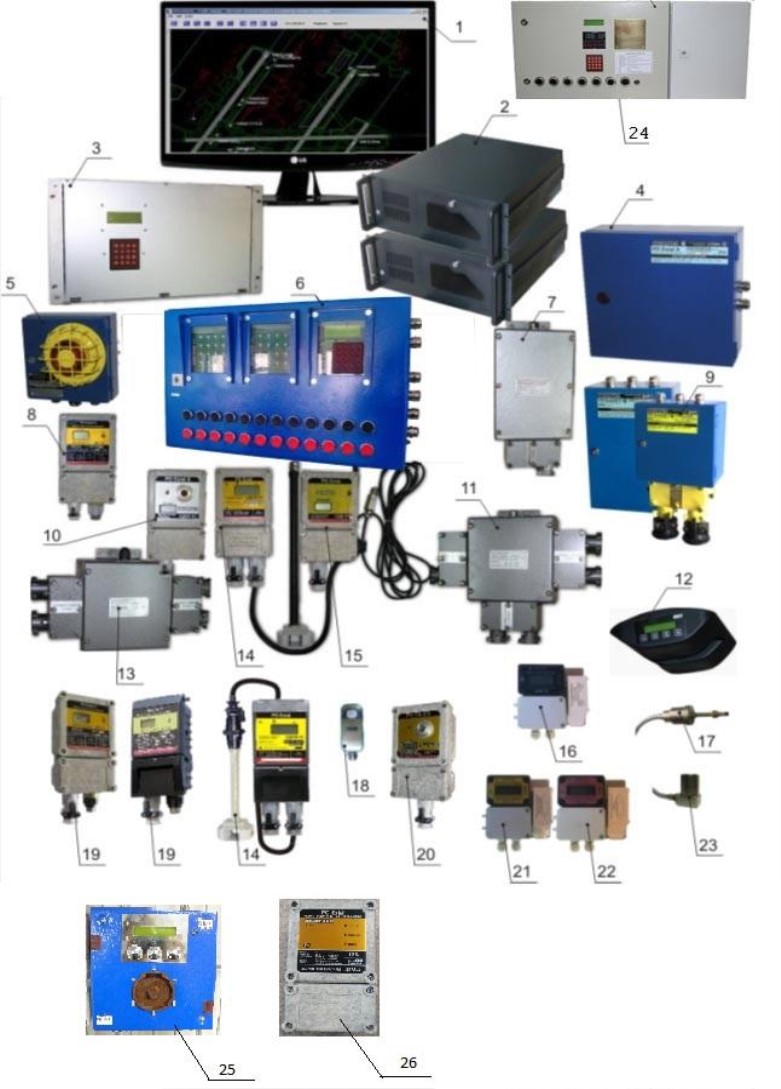

Общий вид основных технических средств Системы показан на рисунке 1.

Лист № 4

Всего листов 31

1– АРМ;

2 – сервер;

3 – НУППИ

FED/P;

4 – узел связи

СПИН;

5 – СУ-27;

6 – КУШ;

7 – ИП ZVB;

8 – ДМС 01;

9 – ШИП;

10 – СДОУ;

11 – БТ-Х;

12 – ИЗСТ-

01;

13 – БАВР;

14 – СДСВ

01;

15 – СДД 01;

16 – ДОУИ;

17 – ИВД-2;

18 - ИТС2;

19 – ДМС 03,

ДМС 03Э,

ДТМ-1,

ДТМ-2;

ДТМ-3

20 – СДТГ;

21– ИДИ-10;

22 – ИДИ-20;

23 – ИВД-3;

24 - ПВУ

25- МИК-01

26 – ДТМ-4

Рисунок 1 – Общий вид основных технических средств системы газоаналитической шахтной

многофункциональной «Микон III», модель Микон III 2013

Лист № 5

Всего листов 31

Программное обеспечение

Программноеобеспечение (далее– ПО) Системыимеет следующую структуру (рисунок 2):

1) полевой уровень – встроенное ПО микропроцессорных первичных измерительных

преобразователей (ПИП);

2) контроллерный уровень – встроенное ПО КУШ, ПВУ и СУ;

3) уровень передачи информации – встроенное ПО устройств связи НУППИ, СПИН;

4) диспетчерский уровень – прикладное ПО «IngortechSCADA» и ПО OPC-сервера связи

с Modbus-устройствами и CoDeSys-устройствами.

Встроенное ПО технических средств полевого (ДМС 01, ДМС 03, ДМС 03Э, СДСВ 01,

СДД 01, ДОУИ, ИДИ, ИЗСТ 01, ИВД, ИТС2, ДТМ, МИК-01), контроллерного (КУШ, СУ и

ПВУ) уровня и уровня передачи данных (ПБИ, СПИН и НУППИ) специально разработано изго-

товителем соответствующих технических средств.

В ПО диспетчерского уровня входят:

1) ПО OPC-сервера связи с Modbus-устройствами (далее – OPC Modbus сервер);

2) ПО OPC-сервера связи с CoDeSys-устройствами (далее – CoDeSys OPC сервер);

3) ПО «IngortechSCADA», состоящее из ПО связи «rtOPCClient» и «ValSrv», ПО сервера

данных «rtVarSrv», ПО оператора «rtRTS», ПО конфигурования «rtConfig» и программных

утилит.

Прикладное ПО OPC Modbus стороннего разработчика обеспечивает:

а) обмен данными с КУШ-УМН, СУ и датчиками с цифровым интерфейсом RS-

485/ModbusRTU;

б) передачу от OPC Modbus серверов в ПО связи «rtOPCCLient» данных от КУШ-УМН,

СУ и датчиков с интерфейсом RS-485/ModbusRTU без преобразований;

в) передачу в ПО связи «rtOPCCLient» данных о параметрах внутреннего преобразова-

ния переменных в ПО OPC Modbus сервера.

ПО OPC Modbus сервера не является метрологически значимым.

Рисунок 2 – Структура программного обеспечения системы газоаналитической шахтной мно-

гофункциональной «Микон III», модель Микон III 2013

диспетчерский комплекс (ЦЭВМ)

ПИП

ДМС 01,

ДМС 03,

ДМС 03Э,

ИДИ,

СДТГ,

СДОУ 01,

ДОУИ,

СДСВ 01,

ИЗСТ 01,

СДД 01,

ИВД,

ИТС2,

ДТМ

(0,4-2)В

MicroLAN

RS-485/Modbus

контрол- средства

леры

Ethernet10TX

передачи

RS-485/Modbus

данных

КУШ-ПЛК,

R

S-485/SAP

СПИН,

КУШ-УМН,НУППИ,

СУ,

BS6556/SAP

ПБИ

ПВУ

Ethernet100TX

CoDeSys OPC

OPC Modbus

встроенное ПОприкладное ПО

ValSrvrtVarSrv

rtConfig

rtRTS

полевой уровеньконтроллерный

уровень

уровень передачидиспетчерский уровень

информации

подземные выработки (взрывоопасные помещения)наземные помещения (безопасные помещения)

IngortechSCADA

rtOPCClient

Лист № 6

Всего листов 31

В качестве ПО OPC Modbus сервера используется ПО «Lectus Modbus OPC/DDE сервер»

(исполняемый файл «ServOPC»), которое может быть заменено аналогичным ПО, соответст-

вующим требованиям документа «OPC Data Access Custom Interface Specification 2.05A».

Прикладное ПО «CoDeSys» стороннего разработчика (3S-Smart Software Solutions) обес-

печивает:

а) обмен данными с КУШ-ПЛК;

б) передачу через OPC-интерфейс (с помощью CoDeSys OPC сервера) в ПО связи

«rtOPCCLient» данных, получаемых от КУШ-ПЛК, без преобразований.

ПО «CoDeSys» не имеет метрологически значимых частей.

ПрикладноеПОсвязи«ValSrv»являетсяспециализированным,разработано

ООО «ИНГОРТЕХ» и обеспечивает:

а) обмен данными с ПО сервера «rtVarSrv» через специальный защищенный программ-

ный интерфейс (разработан ООО «ИНГОРТЕХ», далее – RTS-интерфейс) - получение конфигу-

рационных данных (конфигурации) и команд управления, передачу результатов измерения и

контроля;

б) обмен данными с ПВУ через защищенный аппаратный интерфейс - получение резуль-

татов измерения и контроля и передача команд управления технологическим оборудованием;

в) преобразование данных от ПВУ в величины с размерностью контролируемых пара-

метров в соответствии с конфигурацией и определение характеристик, определяющих качество

информации (статусов переменных);

г) отображение результатов измерения и контроля на дисплее ЦЭВМ;

д) передачу данных через незащищенный интерфейс OPC сторонним потребителям через

межсетевой экран.

ПО связи «ValSrv» является метрологически значимым и использует метрологически

значимые части ПО – программный модуль «RTSertificate.dat».

Прикладное ПО связи «rtOPCClient» является специализированным, разработано

ООО «ИНГОРТЕХ» и обеспечивает:

а) trial данными с ПО сервера «rtVarSrv» через RTS-интерфейс - получение конфигу-

рации и команд управления, передачу результатов измерения и контроля;

б) обмен данными с OPC Modbus и CoDeSys OPC серверами - получение значений кон-

тролируемых параметров и передачи команд управления технологическим оборудованием;

в) контроль отсутствия преобразований переменных в OPC Modbus сервере;

г) контроль целостности данных, получаемых от КУШ-ПЛК через CoDeSys OPC сервер;

д) преобразование данных от OPC Modbus и CoDeSys OPC серверов в результаты изме-

trial с размерностями контролируемых параметров в соответствии с конфигурацией и опреде-

ление характеристик, определяющих качество информации (статусов переменных).

ПО связи «rtOPCClient» является метрологически значимым и использует метрологиче-

ски значимую часть ПО – программный модуль «RTSertificate.dat».

Прикладное ПО сервера «rtVarSrv» является специализированным, разработано

ООО «ИНГОРТЕХ» и обеспечивает:

а) хранение конфигурации Системы (параметры преобразования данных, описание

ПИП и контролирующих преобразователей, типы измерительных и контролирующих каналов,

схемы отображения информации и сигнализации и т.п.) и обеспечение доступа ПО всех ЦЭВМ

диспетчерского уровня к ней через RTS-интерфейс;

б) обмен данных через RTS-интерфейс с ПО связи «ValSrv» и «rtOPCClient» - получение

результатов измерения и контроля и передачу команд управления технологическим оборудова-

нием;

в) предоставление результатов измерений и контроля через RTS-интерфейс в ПО опера-

тора «rtRTS» и получение от него команд управления технологическим оборудованием;

г) предоставление результатов измерений и контроля через RTS-интерфейс в ПО опера-

тора «rtRTS» и получение от него команд управления технологическим оборудованием;

д) запись результатов измерений и контроля и команд управления в долговременную ба-

зу данных;

Лист № 7

Всего листов 31

е) обеспечение доступа ПО всех ЦЭВМ диспетчерского уровня к результатам измерений

и контроля в долговременной базе данных.

ПО сервера «rtVarSrv» является метрологически значимым и использует метрологически

значимую часть ПО – программный модуль «RTSertificate.dat».

ПО оператора «rtRTS» является специализированным, разработано ООО «ИНГОРТЕХ»

и обеспечивает:

а) обмен данными через RTS-интерфейс с ПО сервера данных «rtVarSrv» - получение

конфигурации, текущих и архивных результатов измерения и контроля и передача команд

управления технологическим оборудованием;

б) отображение на дисплее ЦЭВМ текущих и архивных результатов измерения и контро-

ля с использованием конфигурации и формирование команд управления технологическим обо-

рудованием.

ПО оператора «rtRTS» является метрологически значимым.

ПО конфигурирования «rtConfig» является специализированным, разработано ООО

«ИНГОРТЕХ» и обеспечивает:

а) создание и редактирование конфигурации Системы;

б) проверку соответствия сконфигурированных переменных фиксированной метрологи-

чески значимой части конфигурации.

ПО конфигурирования «rtConfig» не является метрологически значимым.

Остальные программные утилиты, входящие в состав ПО «IngortechSCADA», являются

специализированными, разработаны ООО «Ингортех» и не являются метрологически значимы-

ми. Данные, которые описывают типы измерительных каналов и используются для получения

результатов измерения, содержатся в программном модуле «RTSertificate.dat».

Идентификационные данные ПО полевого уровня приведены в соответствующих описа-

ниях типа. Идентификационные данные ПО диспетчерского уровня приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО диспетчерского уровня

Идентификацион-

ныеданные

(признаки)

Значения

Идентификацион-

ноенаименование

ПО

ValSrv

rtOPCClient

rtVarSrv

rtRTS

ValSrvInfo

Номер версии

(идентификацион-

ныйномер) ПО

1.4.11.334

2.1.131022-11

2.1.131022-

11

1.4.1.9

Цифровой иденти-

фикаторПО

ValSrv.exe–

AEE5E467

RTSertificate.dat –

9174D40C

rtOPCClient.exe

– 598F4191

RTSertificate.dat

– 9174D40C

rtVarSrv.exe–

5D02D638

RTSertificate.dat

– 9174D40C

rtRTS.exe–

4D8F91AE

ValSrvInfo.ex

e–

4CDEA8F3

Продолжение таблицы 2

Идентификационные

данные (признаки)

Значения

Алгоритм расчета

цифрового иденти-

фикатора ПОCRC32

CRC32CRC32CRC32CRC32

Примечания:

- для ValSrv, rtVarSrv, rtOPCClient, rtConfig и rtRTS номер версии записывается в виде

Х.Y.Z.W или Х.Y.Z-W, где Х и Y являются существенными, а Z и W описывают модификации,

которые заключались в несущественных для основных технических характеристик изменениях

Лист № 8

Всего листов 31

Идентификационные

данные (признаки)

Значения

и устранениях незначительных программных дефектов;

- номер версии ПО должен быть не ниже указанного в таблице;

- значения контрольной суммы, указанные в таблице, относятся только к файлам встро-

енного ПО указанной версии.

Защита встроенного ПО полевого и контроллерного уровня от непреднамеренных и

преднамеренных изменений соответствует уровню «средний» по Р 50.2.077—2014.

Уровень передачи данных является аппаратно защищенным, технические средства

(КУШ, ПВУ, СУ, ПБИ, НУППИ и СПИН) и линии связи этого уровня не поддерживают под-

ключение сторонних технических устройств. Защита встроенного ПО уровня передачи данных

от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по

Р 50.2.077—2014.

ПО связи «ValSrv» использует метрологически значимую часть, которая содержит функ-

ции преобразования значений переменных для получения результатов измерения и оформлена в

виде файла «RTSertificate.dat». Защита метрологически значимых данных и защита прикладного

ПО связи «ValSrv» от непреднамеренных и преднамеренных изменений соответствует уровню

«средний» по Р 50.2.077—2014. ПО связи «rtOPCClient» использует метрологически значимую

часть, которая содержит функции преобразования значений переменных для получения резуль-

татов измерения и оформлена в виде файла «RTSertificate.dat». Защита метрологически значи-

мых данных и прикладного ПО сервера «rtOPCClient» от непреднамеренных и преднамеренных

изменений соответствует уровню «средний» по Р 50.2.077—2014.

Метрологические и технические характеристики

1 Метрологические характеристики измерительных каналов Системы

1.1 Измерительный канал объемной доли метана, довзрывоопасной концентрации мета-

но-водородной смеси или горючих газов

мерительный

заний содержа-

ния определяе-

содержания опреде-

не бо-

(об. д.)

Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности по измери-

тельному каналу объемной доли метана, довзрывоопасной концентрации метано-водородной

смеси или горючих газов

Первичный из-

Диапазон пока-

Диапазон измерений

Пределы допускаемой

T

0.9

, с,

преобр

а

зов

а

тель

м

ого компонента

ляе

м

ого

к

ом

п

о

н

ента

основной погрешности

л

е

1)

ДМС 01-(0-5)

от 0 до 100 %

от 0 до 2,5 % (об. д.)±0,2 % (об. д.)20

от 0 до 100 %

(об. д.)

от 0 до 100 %

(об. д.)

НКПР

от 0 до 60 % (об. д.)

ДМС 01-(0-100)включ.±5,0 % (об. д.)20

св. 60 до 100 % (об. д.) ±15 % (об. д.)

от 0 до 2,5 % (об. д.)

ДМС 03включ.±0,1 % (об. д.)10

св. 5 до 100 % (об. д.) ±3 % (об. д.)

ДМС 03Э

от 0 до 100 %

от 0 до 57 % НКПР±5 % НКПР

2)

30

ИДИ-10

от 0 до 2,5 % (об. д.)±0,2 % (об. д.)30

от 0 до 100 %от 0 до 5 % (об.д.)

(об. д.)включ.±0,5 % (об. д.)30

св. 5 до 100 % (об. д.) ±10 % отн.

ИТС2-CH4-01, от 0 до 100 % от 0 до 2,5 % (об. д.) ±0,1 % (об. д.) 20

ИТС2-CH4-03 (об. д.) от 5 до 100 % (об. д.) ±3,0 % (об. д.) 20

Лист № 9

Всего листов 31

Первичный из-

мерительный

преобразователь

Диапазон измерений

содержания опреде-

ляемого компонента

Пределы допускаемой

основной погрешности

T

0.9

, с,

не бо-

лее

1)

от 0 до 2,5 % (об. д.)

±0,2 % (об. д.)

20

от 0 до 100 % (об. д.)

±3,0 % (об. д.)

20

ИТС2-CH4-25,

ИТС2-CH4-26

от 0 до 100 %

(об. д.)

30

от 0 до 57 % НКПР

±5 % НКПР

2)

20

ИТС2-CXHY-09,

ИТС2-CXHY-10

от 0 до 100 %

НКПР

от 0 до 50 % НКПР

40

ИТС2-CH4-02,

ИТС2-CH4-04

ИТС2-CH4-05,

ИТС2-CH4-06

Диапазон пока-

заний содержа-

ния определяе-

мого компонента

от 0 до 100 %

(об. д.)

от 0 до 100 %

(об. д.)

от 0 до 2 % (об. д.)

включ.

св. 2 до 100 % (об. д.)

±0,1 % (об. д.)

±5 % отн.

ИТС2-ГГ-07,

ИТС2-ГГ-08

3)

от 0 до 100 %

НКПР

±5 % НКПР

4)

(по пове-

рочному компоненту)

±7 % НКПР (по непо-

верочному компоненту)

___________

_

___________

1)

Указан предел допускаемого времени установления показаний по уровню 0,9 (T

0,9

)

ПИП / датчика без учета времени задержки канала передачи и отображения информации.

2)

Поверочным компонентом является метан.

3)

Определяемый компонент – метано-водородная смесь.

4)

Поверочным компонентом является один из следующих компонентов: метан, пропан,

бутан, гексан.

Лист № 10

Всего листов 31

0,5

Таблица 4 - Прочие метрологические характеристики измерительного канала объемной доли

метана, довзрывоопасной концентрации метано-водородной смеси или горючих газов

Наименование характеристикиЗначение

Предел допускаемой вариации показаний, в долях от предела допускаемой

основной погрешности

Пределыдопускаемойдополнительнойпогрешности,вдолях

от пределов допускаемой основной погрешности:

- при использовании в составе ИК датчика ДМС 01:

- от изменения температуры на каждые 10 °C±1,0

- от изменения атмосферного давления в пределах рабочих условий

эксплуатации±1,0

- от изменения относительной влажности анализируемой среды в пре-

делах рабочих условий эксплуатации±1,0

- при использовании в составе ИК датчика ДМС 03, ДМС 03Э:

-отизменениятемпературывпределахрабочихусловий

эксплуатации ±2,0

- отизменения атмосферного давленияв пределахрабочих

условий эксплуатации±2,0

- от изменения относительной влажности анализируемой среды в пре-

делах рабочих условий эксплуатации±2,0

- при использовании в составе ИК датчика ИДИ-10:

- от изменения температуры на каждые 10 °C±2,0

- от изменения атмосферного давления в пределах рабочих условий

эксплуатации±2,0

- от изменения относительной влажности анализируемой среды в пре-

делах рабочих условий эксплуатации±2,0

- при использовании в составе ИК датчиков ИТС2-CH4-01, ИТС2-CH4-02,

ИТС2-CH4-03, ИТС2-CH4-04, ИТС2-CH4-05, ИТС2-CH4-06:

- от изменения температуры на каждые 10 °C±1,0

- от изменения атмосферного давления в пределах рабочих условий

эксплуатации±1,0

- от изменения относительной влажности анализируемой среды в пре-

делах рабочих условий эксплуатации±1,0

- при использовании в составе ИК датчиков ИТС2-CH4-25, ИТС2-CH4-26:

- от изменения температуры на каждые 10 °C±0,5

- от изменения атмосферного давления в пределах рабочих условий

эксплуатации±2,0

- от изменения относительной влажности анализируемой среды на ка-

ждые 15 %±0,4

- при использовании в составе ИК датчиков ИТС2-ГГ-07, ИТС2-ГГ-08,

ИТС2-CXHY-09, ИТС2-CXHY-10:

- от изменения температуры на каждые 10 °C±0,5

- от изменения атмосферного давления в пределах рабочих условий

эксплуатации±1,0

- от изменения относительной влажности анализируемой среды в пре-

делах рабочих условий эксплуатации±1,0

Лист № 11

Всего листов 31

30

5

30

±

0,3

Значение

30

90

от 0,5 до 2,0

от 10 до 57

от 10 до 50

Наименование характеристики

Интервалвременинепрерывнойработыбезкорректировки

показаний, сут, не более:

- для ДМС 01

- для ДМС 03

- для ДМС 03Э

- для ИДИ-10

- дляИТС2-CH4-01,ИТС2-CH4-02,ИТС2-CH4-03,ИТС2-CH4-01,

ИТС2-ГГ-07, ИТС2-ГГ-08

- для ИТС2-CH4-05, для ИТС2-CH4-06

- для ИТС2-CXHY-09, ИТС2-CXHY-10, ИТС2-CH4-25, ИТС2-CH4-26

Диапазон настройки порогов срабатывания сигнализации:

- длядатчиковДМС 01,ДМС 03,ДМС03Э,ИДИ-10,

ИТС2-CH4-01, ИТС2-CH4-02, ИТС2-CH4-25 объемная доля метана, %

- для датчиков ИТС2-ГГ-07, довзрывоопасная концентрация, % НКПР

- для датчиков ИТС2-CXHY-09, довзрывоопасная концентрация, % НКПР

Пределы допускаемой погрешности срабатывания сигнализации:

- для измерительных каналов с датчиками ДМС03Э, % НКПР

- для измерительных каналов с остальными датчиками, объемная доля оп-

ределяемого компонента, %

Время срабатывания сигнализации, с, не более

±0,1

15

1.2 Измерительный канал объемной доли токсичных газов, водорода, диоксида углерода

и кислорода

Первичный

измерительный

преобразова-

Определяемый

компонент

компонента

мерений объ-

емной доли

определяемо-

±(2+0,1

´

С ) млн

120

(CO)млн

1

от 0 до

Таблица 5 - Диапазоны измерений и пределы допускаемой основной погрешности по измери-

тельному каналу объемной доли токсичных газов, водорода, диоксида углерода и кислорода

Диапазон по-

Диапазон из-

казаний объ-Пределы допускае-T

0.9

, с,

емной долимой основной по-не бо-

тель

определяемого

го компонен-

грешности лее

1)

та

СДТГ 01,Оксид углеродаот 0 до 200от 0 до

-1

СДОУ 01(CO)млн

-1

50 млн

-1

вх

от 0 до

ДОУИ

Оксид углеродаот 0 до

-

20050 млн

-1

±(3+0,1

´

С

вх

) млн

-1

120

млн

1

от 0 до

СДТГ 05

вх

120

(NO )млн10 млн

1-

1

(об.д.)

200 млн

-1

СДТГ 02 Водород (H

2

)

от 0 до

-

999

50 млн

-1

±(2+0,15

´

С

вх

) млн

-1

120

СДТГ 03 Водород (H

2

) от 0 до 1,0 % от 0 до 0,5 % ±0,1 % (об. д.) 120

Оксид а

з

отаот 0 до

100от 0 до

±(0,5+0,1

´

С )

(NO)млн

-1

10 млн

-1

млн

-1

СДТГ 06

Диоксид азотаот 0 до

-

100от 0 до

±(0,2+0,05

´

С

вх

) млн

-1

120

2

СДТГ 11

Кислород (O

2

)от 0 до

25 %от 0 до

25 %

±(0,5+0,1

´

С

вх

) %

120

рода (CO )

ИД

И

-20

Диоксид угле-от 0 до 2 %от 0 до 2 %

±0,2 % (об. д.)30

2

Лист № 12

Всего листов 31

45

Первичный

тель

емной доли

мерений объ-

го компонен-

мой основной по-не бо-

Диапазон по-

Диапазон из-

измерительныйОпределяемый

казаний объ-

емной доли

Пределы допускае-T

0.9

, с,

преобразова- компонент

определя

ем

ого

определяемо-

гр

е

ш

н

ости л

е

1)

компонента

та

от 0 до 50

ИТС2-СО-11,Оксид углеродаот 0 домлн

-1

включ.±5 млн

-1

ИТС2-СО-12 (CO) 500 млн

-1

св. 50 до 500

млн

-1

±10 % отн.

45

от 0 до 500

ИТС2-СО-13,Оксид углеродаот 0 домлн

-1

включ.±50 млн

-1

ИТС2-СО-14 (CO) 5000 млн

-1

св. 500 до

5000 млн

-1

±10 % отн.

ИТС2-O2-16

ИТС2-O2-15,

Кислород (O

2

)от 0 до 25 %от 0 до 25%±0,6 % (об. д.)30

45

ИТС2-CO2-20рода (CO )

±(1+0,1

´

С ) млн

45

±(0,5+0,1

´

С ) млн

45

Водород (H )

±(2+0,12

´

С ) млн

100

от 0 до 10

ИТС2-H2S-17,Сероводородот 0 домлн

-1

включ.±1,5 млн

-1

ИТС2- H2S-18(Н

2

S)100 млн

-1

св. 10 до 100

млн

-1

±15 % отн.

ИТС2-CO2-19,Диоксид угле-

от 0 до 10 %от 0 до 2%±0,1 % (об. д.)30

2

ИТС2-NO-21,Оксид азотаот 0 доот 0 до

-1

ИТС2-NO-22(NO)100 млн

-1

20 млн

-1

вх

ИТС2-NO2-23,Диоксида азотаот 0 доот 0 до

-1

ИТС2-NO2-24(NO

2

)100 млн

-1

20 млн

-1

вх

ИТС2-H2-27,от 0 доот 0 до

-1

ИТС2-H2-28

2

2000 млн

-1

1500 млн

-1

вх

_______________________

1)

Указан предел допускаемого времени установления показаний по уровню 0,9 (T

0,9

) ПИП

/ датчика без учета времени задержки канала передачи и отображения информации;

С

вх

– объемная доля определяемого компонента на входе ПИП, млн

-1

или %.

Лист № 13

Всего листов 31

Таблица 6 - Прочие метрологические характеристики измерительного канала объемной доли

токсичных газов, водорода, диоксида углерода и кислорода

Наименование характеристикиЗначение

Предел допускаемой вариации показаний, в долях от предела допускаемой

основной погрешности0,5

Пределы допускаемой дополнительной погрешности, в долях от пределов

допускаемой основной погрешности:

- при использовании в составе ИК датчиков СДТГ:

- от изменения температуры на каждые 10 °C±1,5

- от изменения относительной влажности анализируемой среды в пре-

делах рабочих условий эксплуатации±0,5

- при использовании в составе ИК датчика ИДИ-20:

- от изменения температуры на каждые 10 °C±2,0

- от изменения атмосферного давления в пределах рабочих условий

эксплуатации±2,0

- от изменения относительной влажности анализируемой среды в пре-

делах рабочих условий эксплуатации±2,0

- при использовании в составе ИК датчиков ДОУИ:

- от изменения температуры на каждые 10 °C±0,8

- от изменения атмосферного давления на каждые 3,3 кПа±0,4

- от изменения относительной влажности анализируемой среды на ка-

ждые 10 %±0,5

- при использовании в составе ИК датчика ИТС2 (кроме

ИТС2-CO2-19, ИТС2-CO2-20):

- от изменения температуры на каждые 10 °C±0,4

- от изменения атмосферного давления на каждые 30 мм.рт.ст.±0,2

- от изменения относительной влажности анализируемой среды на ка-

ждые 15%±0,4

- при использовании в составе ИК датчика ИТС2-CO2-19,

ИТС2-CO2-20:

- от изменения температуры на каждые 10 °C±0,5

- от изменения атмосферного давления в пределах рабочих условий

эксплуатации±2,0

- от изменения относительной влажности анализируемой среды на ка-

ждые 15%±0,4

Интервал времени непрерывной работы без корректировки показаний, сут,

не более:

- СДТГ 01, СДОУ 01, ДОУИ, ИДИ-2060

- СДТГ 02, СДТГ 03, СДТГ 05, СДТГ 06, СДТГ 11, ИТС2-H2-27,

ИТС2-H2-28 30

- ИТС2 (кроме ИТС2-H2-27, ИТС2-H2-28) 90

1.3 Измерительный канал скорости воздушного потока

Таблица 7 - Основные метрологические характеристики измерительного канала скорости воз-

душного потока

Наименование характеристикиЗначение

Диапазон измерений скорости воздушного потока, м/с:

- датчик СДСВ 01 (ФИФ 22814-08) от 0,1 до 30

- датчик СДСВ 01 (ФИФ 22814-18) от 0,2 до 30

Лист № 14

Всего листов 31

±0,1

±(0,09+0,02·V)

1)

±(0,1+0,03·V)

1)

Значение

Продолжение таблицы 7

Наименование характеристики

Пределы допускаемой основной абсолютной погрешности при измерении

скорости воздушного потока, м/с:

- датчик СДСВ 01 (ФИФ 22814-08):

- в диапазоне от 0,1 до 0,6 м/с включ.

- в диапазоне св. 0,6 до 30 м/с

- датчик СДСВ 01 (ФИФ 22814-18)

Время установления (время достижения показаний скорости 90 % от уста-

новившегося значения) для датчика СДСВ 01 (ФИФ 22814-08), с, не более

2; 8; 32

2)

___________

_

___________

1)

V – значение скорости воздушного потока, м/с;

2)

Указан предел допускаемого времени установления показаний ПИП/датчика без учета

времени задержки канала передачи и отображения информации

Таблица 8 - Прочие метрологические характеристики измерительного канала скорости воздуш-

ного потока

Наименование характеристикиЗначение

Пределы допускаемой дополнительной погрешности от изменения темпера-

туры окружающей и контролируемой сред в рабочих условиях эксплуата-

ции, в долях от предела допускаемой основной погрешности±0,5

Пределы допускаемой дополнительной погрешности от изменения относи-

тельной влажности контролируемой среды в рабочих условиях эксплуата-

ции, в долях от предела допускаемой основной погрешности±0,5

1.4 Измерительный канал массовой концентрации пыли

мерительный

мг/м

3

Пределы допус-

св 100 до 1500

±

20 % (отн.)

Таблица 9 - Диапазоны измерений и пределы допускаемой основной погрешности по измери-

тельному каналу массовой концентрации пыли

Первичный из-

Диапазон п

о

казаний,

Диапазон измерений, мг/м

3

каемой основной

преобразователь погрешности

ИЗСТ-01 от 0 до 1500

от 0

.

до 100 включ.

±

20 % (прив.)

1)

от 0 до 100 включ.

±

15 % (прив.)

1)

МИК-01 от 0 до 2000 св. 100 до 1500 включ.

±

15 % (отн.)

св. 1500 до 2000 включ.

±

20 % (отн.)

_____________________

1)

Погрешность приведена к разности между верхней и нижней границам диапазонов из-

мерений.

Примечания – Метрологические характеристики по ИК массовой концентрации пыли

нормированы по тестовому аэрозолю.

Лист № 15

Всего листов 31

1.5 Измерительный канал давления

Таблица 10 - Диапазоны измерений и пределы допускаемой основной погрешности по измеритель-

ному каналу давления

Первичный из-Пределы допус-

мерительный Диапазоны измерений каемой основной

преобразовательпогрешности

СДД 01 а) разности давлений

(встроенным тензомодулем), кПа от 0 до 5,89; от 0 до 40

от 0 до 100; от 0 до 500; от 0 до 1000

б) абсолютного давления:

- встроенным

±

2 % (прив.)

1)

тензомодулем, кПа от 53,2 до 114,4; от 60 до 2500

- внешним

тензопреобразователем, МПа от 0 до 0,6; от 0 до 1

от 0 до 2,5; от 0 до 6; от 0 до 10

______________

_

__________

__

___

1)

Погрешность приведена к разности между верхней и нижней границам диапазонов из-

мерений.

Примечания – Абсолютное давление воды измеряется только датчиком с внешним тен-

зопреобразователем.

0,5

Таблица 11 - Прочие метрологические характеристики измерительного канала давления

Наименование характеристикиЗначение

Предел допускаемой вариации выходного сигнала, в долях от основной

приведенной погрешности

Пределы дополнительных приведенных погрешностей, %:

- от изменения температуры окружающей и измеряемой сред на каждые

10 °C от температуры от +15 до +25 °C±1,0

- от изменения относительной влажности окружающей и измеряемой сред в

диапазоне от 0 до 100 %±1,0

- отизменениянапряжения питания от номинального значения

в диапазоне от 8 до 15 В±1,0

1.6 Измерительный канал зазора

Таблица 12 - Диапазоны измерений и пределы допускаемой основной погрешности по измери-

тельному каналу зазора

Первичный измеритель-Диапазон измерений зазора (осевогоПределы допускаемой

ный преобразователь сдвига), мм основной погрешности

ИВД-2от 0,4 до 6,0

±

3 % (отн.)

1.7 Измерительный канал СКЗ виброскорости

Таблица 13 - Диапазоны измерений и пределы допускаемой основной погрешности по измери-

тельному каналу СКЗ виброскорости

Первичный измеритель-Диапазон измерений виброскорости,Пределы допускаемой ос-

ный преобразователь мм/с новной погрешности

ИВД-3от 0,8 до 70

±

6 % (отн.)

Лист № 16

Всего листов 31

1.8 Измерительный канал температуры

тельный преобразова-

(ФИФ 40782-16)

Таблица 14 - Диапазоны измерений и пределы допускаемой основной погрешности по измери-

тельному каналу температуры

Первичный измери-

Диапазон показа-Диапазон измере-Пределы допускаемой ос-

тель

(д

а

тчи

к

)

ний, °С ний, °С новной погрешности, °С

ДТМ (ФИФ 40782-09)от -55 до +125от -50 до +125

±

1

ДТМ, ДТМ-3, ДТМ-4

от -55 до +125 от -10 до +85 ±0,5

ДТМ-1, ДТМ-2

(Ф

И

Ф 40782-16)

от -40 до +100от -10 до +35±0,5

Примечание - Пределы допускаемой погрешности преобразования (для ДТМ-1, ДТМ-3)

±0,75 °С.

1.9 Trial прогрева технических средств измерительных каналов Систем

Значение

Таблица 15 - Время прогрева технических средств измерительных каналов Систем

Наименование характеристики

Время прогрева технических средств измерительных каналов Систем, мин, не

более:

- ДМС 01, ДМС 03, ДМС 03Э

- ИДИ

- СДОУ 01

- ДОУИ

- СДТГ 01, СДТГ 02, СДТГ 03

- СДТГ 05, СДТГ 06, СДТГ 11

- СДСВ 01 (ФИФ 22814-08)

- СДД 01

- ИВД-2, ИВД-3

- ИТС2-CH4-25, ИТС2-CH4-26

- остальные датчики ИТС2

- ДТМ (ФИФ 40782-09)

10

30

10

200

1

10

1

1,5

1

10

2 Характеристики индикаторных каналов Системы

Диапазон показаний

Таблица 16 - Диапазоны показаний индикаторных каналов

Индикатор и выносныеИндицируемый

головкипоказатель

TX 5921, TX 5922, TX 5923 Скорость воздуш-от 0,3 до 30 м/с

ного потока

TX6273, TX6274Температураот 0 до +200 °С

ДТМ-Х (ФИФ 40782-09) Температура ДТМ-1, ДТМ-2 от -10 до +70

ДТМ-3, ДТМ-4 от -10 до +85

МИК-01Содержание опре-Метан от 0 до 100 % (об. д.)

деляемых компо-

нентов

TX6114, TX6141, TX6143 сДавлениеот 0 до 60 МПа

выносными головками

TX2071, TX2072, TX2075,

TX625

Лист № 17

Всего листов 31

Диапазон показаний

Продолжение таблицы 16

Индикатор и выносныеИндицируемый

головки показатель

MIC6321, TX 6363,Содержание опре-метан: от 0 до 100 % (об.д.); диоксид углеро-

TX 6373, TX 6383деляемых компо-да: от 0 до 2 % (об.д.); оксид углерода: от 0

нентовдо 500 млн

-1

; сероводород: от 0 до 50 млн

-1

;

двуокись серы: от 0 до 20 млн

-1

; диоксид азо-

та: от 0 до 20 млн

-1

; хлор: от 0 до 10 млн

-1

;

кислород: от 0 до 25 % (об.д.); оксид азота:

от 0 до 100 млн

-1

; водород: от 0 до 1000 млн

-1

Примечание – Пределы допускаемой погрешности и времени установления для индика-

торных каналов не нормируются.

3 Характеристика структуры Системы

Таблица 17 - Характеристики структуры Системы

Наименование устройстваЕд. изм.Кол-во

Количество ПВУ на линии связи стандарта BS6556 шт. 14

Количество КУШ-ПЛК на линии связи стандарта EthernetTX шт. 1

Количество КУШ-УМН и СУ на линии связи стандарта RS-485 шт. 247

Количество СУ на линии передачи данных шт. 247

Количество ПИП с интерфейсом RS-485/ModbusRTU на линии пе- шт. 247

редачи данных

Количество линий связи Ethernet 10/100TXшт.не ограничено

Количество линий связи стандарта BS6556шт.не ограничено

Количество линий связи стандарта RS-485шт.не ограничено

Количество аналоговых датчиковшт.не ограничено

Количество дискретных датчиков типа «сухой контакт»шт.не ограничено

Количество релейных выходовшт.не ограничено

Количество наземных устройств связи, не менеешт.1

Количество ЦЭВМ в локальной сети, не менеешт.2

Примечания:

1 Количество наземных вычислительных устройств не ограничено, но в состав Системы

обязательно должны входить центральный сервер и автоматизированные рабочие места инже-

нера-оператора АГК и горного диспетчера.

2 В качестве наземных устройств связи используются НУППИ с барьером искробезопас-

ности и коммутаторы и преобразователи интерфейса СПИН.

4 Характеристики входных сигналов Системы

Таблица 18 - Характеристики входных сигналов

ТипЕд. изм.Диапазон

Напряжение В от 0,4 до 2,0

Ток (с шунтом от 99,5 до 100,5 Ом)мАот 4 до 20 (от 0 до 20)

Ток (с шунтом от 398 до 402 Ом)мАот 1 до 5 (от 0 до 5)

ЧастотаГцот 0 до 120

Примечания:

1 Стандартным аналоговым входным сигналом является напряжение постоянного тока в

диапазоне от 0,4 до 2,0 В. Для использования токовых сигналов необходимо применять шунты

(100 Ом для сигнала от 4 до 20 мА и 400 Ом для сигнала от 0 до 5 мА), падение напряжения на

Лист № 18

Всего листов 31

Продолжение таблицы 18

ТипЕд. изм.Диапазон

которых используется как стандартный сигнал напряжения от 0 до 2 В.

2 В измерительных каналах используется сигналы напряжения в диапазоне от 0,4 до

2,0 В.

3 В качестве источников дискретных сигналов используются контакты без электриче-

ских потенциалов («сухие» контакты).

4 Для ввода частотных сигналов (напряжение до 30 В) с диапазонами от 0 до 1,25 Гц; от 0 до 2,5

Гц; от 0 до 5 Гц; от 0 до 10 Гц; от 0 до 20 Гц; от 0 до 40 Гц; от 0 до 80 Гц; от 0 до 120 Гц исполь-

зуются многоканальные преобразователи «частота-напряжение», на выходе которых формиру-

ется сигнал от 0,4 до 2,0 В.

5 Характеристики релейных выходов Системы

Таблица 19 - Характеристики релейных выходов

Наименование характеристикиЗначение

ПВУ, ДМС 03 / СУ, СДСВ 01 / КУШ

Максимальное коммутируемое напряжение, В60/400/200

Максимальный коммутируемый ток, А1/0,13/0,12

Максимальная коммутируемая мощность, Вт 3/0,55/2

БПР

Максимальное коммутируемое напряжение, В660

Максимальный коммутируемый ток, А 5

Максимальная коммутируемая мощность, Вт130

Примечание – Релейные выходы КУШ, ПВУ и СУ используются только для воздействия

на искробезопасные цепи управления аппаратами электроснабжения и технологическим обору-

дованием. Релейные выходы блоков промежуточного реле БПР используются для воздействия

на неискробезопасные цепи управления аппаратами электроснабжения

6 Характеристики электрического питания Системы

Таблица 20 - Электрическое питание системы

Наименование характеристики

Напряжение питания постоянного тока, В/ток потребления ПИП, мА

Напряжение питания постоянного тока, В/ток потребления контроллеров, мА

Значение

от 7 до 15/

от 4 до 250

от 9 до 13,5/

от 100 до 500

от 10 до 13,5/

от 100 до 500

36/250

36/~127/

380/~660

220

от -15 до +10

16

Напряжение питания постоянного тока, В/ток потребления устройств СПИН,

мА

Напряжение питания переменного тока, В/ток потребления ИП подземной

части Системы, мА, не более

Напряжение питания переменного тока элементов подземной части Систе-

мы, В

Напряжение питания переменного тока элементов наземной части Системы,

В

Отклонения питающего напряжения от номинального значения, % от Uном

Длительность питания от аккумуляторных батарей элементов подземной

части Системы, ч, не менее

Длительность питания от аккумуляторных батарей элементов наземной час-

ти Системы, мин, не менее

10

Лист № 19

Всего листов 31

Продолжение таблицы 20

Наименование характеристикиЗначение

Расстояние между ИП и ПИП, км, не более 5

Диаметр линий питания, мм, не менее 0,4

Примечания:

1 Длительность питания от аккумуляторных батарей элементов подземной части Систе-

мы зависит от тока нагрузки.

2 Расстояние между источниками питания и датчиками зависит от тока нагрузки.

7 Характеристики линий связи Системы

Значение

600

от 300 до 19200

от 0,6 до 10000

от 0,5 до 100

3

16

без ограничения

1

10

Таблица 20 - Характеристики линий контроля, управления и связи

Наименование характеристики

Скорость передачи данных между подземными и наземными вычисли-

тельными устройствами:

- через интерфейс BS6556/SAP, RS-485/SAP, Бод

- через интерфейс RS-485/ModbusRTU, Бод

- через низкоскоростные каналы связи СПИН, КБод

- через высокоскоростные каналы связи СПИН, МБод

Максимальное расстояние от ПИП с аналоговым выходом до контрол-

леров, км

Максимальная длина линий связи между подземными и наземными вы-

числительными устройствами, км:

- через интерфейс BS6556

- через интерфейс RS-485

- через низкоскоростные каналы связи СПИН

- через высокоскоростные каналы связи СПИН

Максимальное расстояние между контроллерами и исполнительными

устройствами, км

Максимальное расстояние между контроллерами и БПР, км

Максимальное расстояние между БПР и управляемой аппаратурой

электроснабжения, м

Диаметр линий передачи данных, мм, не менее

10

0,4

8 Степень защиты элементов Системы

Таблица 21 - Степень защиты по ГОСТ 14254

Элементы Системы

Элементы подземной части Системы

Элементы наземной части Системы

Код IP

от IP54 до IP65

от IP20 до IP44

9 Уровень и вид взрывозащиты элементов Системы

Наименование устройства

Таблица 22 - Уровень и вид взрывозащиты

Подземное вычислительное устройство ПВУ VAL101P

Уровень и вид взрыво-

защиты

РО ExiaI

Лист № 20

Всего листов 31

Наименование устройства

РО ExiaI X

Продолжение таблицы 22

Уровень и вид взрывоза-

щиты

ExiaIU

ExiaUI

РО ExiaI Х

РО ExiasI

Контроллер универсальный шахтный КУШ:

- КУШ-ПЛК.UWYZ, КУШ-УМН.UWYZ

- КУШ-УМН/МU-XX.YW.01 (МU-XX.YW.01), КУШ-УМН/МU-

XX.YW.02 (МU-XX.YW.02)

- КУШ-УМН/МU-XX.YW.03 (МU-XX.YW.03), КУШ-УМН/МU-

XX.YW.03 (МU-XX.YW.03)

Устройство сигнализирующее СУ-ХХ:

- СУ-24

- остальные исполнения

Датчик метана стационарный ДМС 01

Датчики горючих газов стационарные:

- ДМС 03

- ДМС 03Э

РО ExiasI Х

РО ExiasI

Х/1ExiadsIIBT4/H2 X

РО ExiaI X

РО ExiaI

РО ExiaI X

РО ExiaI

Прим.1

РО ExiaI

РО ExiaI Х

РО ExiaI

Прим.1

РО ExiaI

РО ExiaI Х

РО Ex ia op is I

РО ExiaI

Прим.1

РВ Exds[ia]I/РO Exs[ia]I

РВ ExdsI

РВ Exds[ia]I

Датчик токсичных газов стационарный СДТГ ZZ.YY.XX

Стационарный датчик оксида углерода СДОУ 01 (ФИФ 22814-08)

Стационарный датчик оксида углерода СДОУ 01 (ФИФ 22814-18)

Датчик оксида углерода искробезопасный ДОУИ

Датчики искробезопасные инфракрасные ИДИ

Датчики горючих и токсичных газов интеллектуальные стацио-

нарные ИТС2

Стационарный датчик скорости движении воздуха СДСВ 01

Датчик температуры:

- ДТМ

-ДТМ-Х

Измеритель запыленности стационарный ИЗСТ-01

Датчик давления стационарный СДД 01

Датчик вибрации ИВД-Х

Комплекс мульти-измерительный МИК-01

Датчик скорости воздушного потока TX 5921, TX 5922, TX 5923*

Датчики концентраций газов и выносные чувствительные головки

типов:

- TX 6363, TX 6373, TX 6363.84, TX 6373.84

- TX6383, TX6383.84

Датчики давления TX6114, TX6141, TX6143

Датчики температуры TX6273, TX6274 и выносные чувствитель-

ные головки TX2071, TX2072, TX2075, TX625*

Устройство звуковой / визуальной сигнализации TX6831

Источник питания ИП ZVB

Блоки трансформаторные БТ-1, БТ-3, БТ-6

Блок автоматического ввода резерва БАВР

Блок промежуточного реле БПР

Система передачи информации СПИН:

- подземный узел связи СПИН 100О1-КУ**.11

- наземный узел связи СПИН 100О1-КУ**.21

- наземный узел связи СПИН 002М*-КН**.21

- наземный преобразователь интерфейса СПИН 000М0-ПИ01.21

РО Exias[op is]I Х

[Exia op is] I X

[Exia] I X

Лист № 21

Всего листов 31

Продолжение таблицы 22

Наименование устройства

Уровень и вид

в

зрыво

з

а-

щиты

- наземный преобразователь интерфейса СПИН 000М0-ПИ02.21[Exsia] I X;

- наземный источник питания СПИН 00000-ИП01.21[Exia] I X;

- подземный узел связи СПИН 002М*-КН**.11РО ExiaI Х;

- подземный преобразователь интерфейса СПИН 000М0-ПИ01.11РО ExiaI Х;

- подземный преобразователь интерфейса СПИН 000М0-ПИ02.11РО ExiasI Х;

- модуль преобразователя интерфейса СПИН 000М0-ПИ01.00ExiaI U;

- модуль преобразователя интерфейса СПИН 000М0-ПИ02.00ExiasI U;

- модуль управляемого коммутатора СПИН 100О1-КУ04.00Exias[op is]I U;

- модуль неуправляемого коммутатора СПИН 002М0-КН04.00ExiaI U;

- модуль ИП СПИН 00000-ИП01.00[Exia]I U;

- муфта оптическая СПИН 100О0-МО0*.11Ex op is I

Наземное устройство приема и передачи информации НУППИ

FED/P с барьером искробезопасности БИБ BX1P[Exia]I

Повторитель-барьер искробезопасности:

- ПБИ-485.01.**РО ExiaI Х

- ПБИ-485.02.**[Exia]I X

Ящик монтажный ЯСУ-XX.Y.ZZРО ExiaI

Шахтный источник питания ШИППрим.1

Устройство сопряжения с телеметрической системой «Метан»

УСТС «Метан»[Exia]I

Примечание - Уровни и виды взрывозащиты, шахтных источников питания ШИП, уст-

ройств ТХ****.**, датчиков ИДИ, ИТС2-**-**, ИЗСТ-01, применяемых в составе Системы,

определяются их действующими Сертификатами соответствия ГОСТ Р или ТР/ТС.

10 Габаритные размеры и масса

Наименование

Таблица 23 – Габаритные размеры и масса

Масса,Габаритные размеры, мм, (не бо-

кг, (не лее)

более)

ВысотаШ

и

ринаГлубин

а

20400600215

16450650250

3250250250

2,7320165 98

3,031014088

2,6 400 200 150

0,8 175 140 60

0,2 115 45 50

Подземное вычислительное устройство ПВУ VAL

101P

Контроллер универсальный шахтный КУШ-ПЛК,

КУШ-УМН

Устройство сигнализирующее СУ-ХХ

Датчик метана стационарный ДМС 01

Датчики горючих газов стационарные ДМС 03,

ДМС 03Э

Стационарный датчик оксида углерода СДОУ 01

Датчик токсичных газов стационарный СДТГ

Датчик оксида углерода искробезопасный ДОУИ:

- электронный блок

- измерительный блок

Датчики искробезопасные инфракрасные ИДИ:

- электронный блок

- измерительный блок

0,8 220 135 60

0,2 130 40 40

Лист № 22

Всего листов 31

Наименование

0,25

3,0

0,4

Продолжение таблицы 23

Масса,

кг, (не

более)

3,0

Габаритные размеры, мм, (не бо-

лее)

Высота Ширина Глубина

310 140 100

1455540

32015090

90170320

90100470

1,5

3,0

2,6

0,3

2,6

Блок СПИ (для использования с ИТС2)

Датчики горючих и токсичных газов интеллекту-

альные стационарные ИТС2

Стационарный датчик скорости движении воздуха

СДСВ 01 (ФИФ 22814-08)

Измеритель скорости воздушного потока СДСВ

01.YY.01-t.dd, ИДСВ (без измерительной головки)

(ФИФ 22814-18)

Измеритель скорости воздушного потока СДСВ

01.YY.XX-M (ФИФ 22814-18)

Измеритель запыленности стационарный ИЗСТ-01

Комплекс мульти-измерительный МИК-01

Датчик давления стационарный СДД 01

Датчик температуры ДТМ (ФИФ 40782-09)

Датчик температуры ДТМ-Х (ФИФ 40782-09)

Датчик температуры ДТМ (ФИФ 40782-16)

-

25021075

83203 226

37417586

160 3020

37417586

300 (дли-20 (диа-

на) метр)

98165320

Датчик температуры ДТМ-Х (ФИФ 40782-16)

Датчик вибрации ИВД-2

- корпус

2,7

1,5

- гильза

Датчик вибрации ИВД-3

0,2

52 (диа-76-

метр)

М1254-151-

50 (диа- - 57

метр)

1,0

1

3448765

110 180 170

0,45

0,5

110 248 63

110 200 63

Датчик скорости воздушного потока TX 5921, TX

5922, TX 5923*

Датчики давления TX6141

Датчики концентраций газов и выносные чувстви-

тельные головки типов TX6363, TX6373, TX6383

Датчик температуры TX6273

Устройство звуковой / визуальной сигнализации

TX6831

Источник питания ИП ZVB

Блоки трансформаторные БТ-1, БТ-3, БТ-6

Блок автоматического ввода резерва БАВР

Блок промежуточного реле БПР

Наземное модемное устройство НУППИ FED/P

Барьер искробезопасности НУППИ BX1P

Повторитель-барьер искробезопасности ПБИ-485

Ящик монтажный ЯСУ-XX.Y.ZZ

0,1

16

25

20

25

10

15

8

12

1006050

515 210 110

450 600 150

300 600 150

600 450 120

486 286 350

400 400 200

500 500 220

Лист № 23

Всего листов 31

Продолжение таблицы 23

Масса,Габаритные размеры, мм, (не бо-

Наименованиекг, (не лее)

более)ВысотаШиринаГлубина

Устройства СПИН:

- подземный узел связи СПИН 100О1-КУ**.1113450450250

- наземный узел связи СПИН 002М*-КН**.2111550350250

- наземный преобразователь интерфейса СПИН

000М0-ПИ0*.2114550350250

- наземный источник питания СПИН 00000-

ИП01.2111250350250

- подземный узел связи СПИН 002М*-КН**.11 5450450250

- подземный преобразователь интерфейса СПИН

000М0-ПИ0*.118450450250

- муфта оптическая СПИН 100О0-МО0*.11 10450450250

Шахтный источник питания:

- ШИП-C.K.S.YY/VV(+yy/vv)12250450250

- ШИП-А.k.s.yy/vv(-М)12250350250

- ШИП-У.K.S.YY/VV+k.s.yy/vv20350450250

Устройство сопряжения с телеметрической систе-

мой «Метан»16483266244

Примечания:

1 Масса и габаритные размеры устройств ТХ****.**, применяемых в составе Системы,

приведены в их технической документации.

2 Габаритные размеры СДСВ 01, СДТГ, ДМС 01, ДМС 03, СДД 01 и ИВД указаны без

учета размеров измерительной головки (встроенной или выносной), а СУ-ХХ, КУШ, ШИП,

СПИН, ПВУ, ПБИ-485, ЯСУ определяется их исполнением.

11 Потребляемая электрическая мощность

Таблица 24 – Потребляемая мощность искробезопасного электрооборудования (не более)

ЭлементЕд. изм.Значение

Подземное вычислительное устройство ПВУ VAL 101PВт2,4

Подземный узел связи СПИН XXXYZ-КНSW.11.1Вт6

Подземный узел связи СПИН XXXYZ-КУSW.11.1Вт6

Подземный преобразователь интерфейса СПИН XXXYZ-ПИSW.11.1Вт6

Контроллер универсальный шахтный КУШВт6

Датчик метана стационарный ДМС 01мВт200

Датчики горючих газов стационарные ДМС 03, ДМС 03ЭмВт300

Датчики искробезопасные инфракрасные ИДИмВт300

Блок СПИмВт130

Датчики горючих и токсичных газов интеллектуальные стационарныемВтПрим. 2

ИТС2

Датчик токсичных газов стационарный СДТГмВт250

Датчик температуры ДТМ (ФИФ 40782-09)мВт7,5

Датчик температуры ДТМ-Х(ФИФ 40782-09)мВт240

Датчик температуры ДТМ (ФИФ 40782-16)мВ∙А360

Стационарный датчик оксида углерода СДОУ 01мВт250

Датчик оксида углерода искробезопасный ДОУИмВт150

Лист № 24

Всего листов 31

Ед. изм.

мВт

Значение

600

Продолжение таблицы 24

Элемент

Стационарный датчик скорости движении воздуха СДСВ 01 (ФИФ

22814-08)

Измеритель скорости воздушного потока СДСВ 01.YY.01-t.dd, СДСВ-

01.YY.01-MZ (ФИФ 22814-18)

1)

мА

35

Измеритель скорости воздушного потока СДСВ 01.YY.02-t.dd (ФИФ

22814-18)

2)

мА

35

мВт

В∙А

мВт

ВА

мВт

5000

0,5

120

0,18

600

20

600

Измеритель запыленности стационарный ИЗСТ-01

Комплекс мульти-измерительный МИК-01

Датчик давления стационарный СДД 01

Датчик вибрации ИВД-2, ИВД-3

Датчик скорости воздушного потока TX 5921, TX 5922, TX 5923

3)

Датчики давления TX6114, TX6141, TX6143

Датчики концентраций газов и выносные чувствительные головки типов

TX6363, TX6373, TX6383

Датчик температуры TX6273

Устройство звуковой / визуальной сигнализации TX6831

Повторитель-барьер искробезопасности ПБИ-485

Наземное устройство приема и передачи информации НУППИ FED/P с

барьером искробезопасности БИБ BX1P

мВт

Вт

10

75

600

50

___________

_

___________

1)

При напряжении питания постоянного тока 12 В.

2)

При напряжении питания переменного тока 52 В

3)

Величины потребляемой мощности для устройств ТХ****.**, применяемых в составе

Системы, приведены в их технической документации.

12 Характеристики надежности

Средний срок служ-

бы, лет, не менее /

Предельный срок

службы, лет

Таблица 25 – Характеристики надежности элементов Системы

Средняя

наработка

Наименование элемента на отказ,

ч, не ме-

нее

Подземное вычислительное устройство ПВУ VAL 101P20000

Контроллер универсальный шахтный КУШ10000

Устройство сигнализирующее СУ-ХХ15000

Датчик метана стационарный ДМС 0110000

Датчики горючих газов стационарные ДМС 03, ДМС 03Э10000

Датчики искробезопасные инфракрасные ИДИ5000

Датчики горючих и токсичных газов интеллектуальные ста-15000

ционарные ИТС2

5/10

6 (1 год для чувст-

вительных элемен-

тов)/10

6 (1 год для чувст-

вительных элемен-

тов)/10

5

6 (2 года для чувст-

вительных элемен-

тов)/10

Лист № 25

Всего листов 31

Наименование элемента

Средний срок служ-

бы, лет, не менее /

Предельный срок

службы, лет

Продолжение таблицы 25

Стационарный датчик оксида углерода СДОУ 01

Средняя

наработка

на отказ,

ч, не ме-

нее

5000

Датчик токсичных газов стационарный СДТГ

5000

20000

5000

5 (2 года для чувст-

вительных элемен-

тов)/10

5 (2 года для чувст-

вительных элемен-

тов)/10

5/10

10000

5/-

Датчик оксида углерода искробезопасный ДОУИ

Стационарный датчик скорости движении воздуха СДСВ 01

(ФИФ 22814-08)

Измеритель скорости воздушного потока СДСВ-01 (ФИФ

22814-18)

Измеритель запыленности стационарный ИЗСТ-01

Комплекс мульти-измерительный МИК-01

Датчик давления стационарный СДД 01

Датчик температуры ДТМ, ДТМ-Х (ФИФ 40782-09)

Датчик температуры ДТМ, ДТМ-Х (ФИФ 40782-16)

Датчик вибрации ИВД-2, ИВД-3

Датчик скорости воздушного потока TX 5921, TX 5922, TX

5923

1)

10000

15000

20000

100000

10000

5/10

5/-

6/10

5/10

6/-

10/10

Прим. 1

10000

Прим. 1

Датчики давления TX6114, TX6141, TX6143

Датчики концентраций газов и выносные чувствительные

головки типов TX6363, TX6373, TX6383

Датчик температуры TX6273

Устройство звуковой / визуальной сигнализации TX6831

Источник питания ИП ZVB

10000

20000

5000

10000

20000

Прим. 1

10 (3 года для акку-

муляторных бата-

рей)/10

10/10

5/10

10/10

Блоки трансформаторные БТ-1, БТ-3, БТ-6

Блок автоматического ввода резерва БАВР

Блок промежуточного реле БПР

Повторитель-барьер искробезопасности ПБИ-485

Ящик монтажный ЯСУ-XX.Y.ZZ

Наземное устройство приема и передачи информации

НУППИ FED/P с барьером искробезопасности БИБ BX1P

Система передачи информации СПИН

Устройства СПИН

10000

5/10

_______________________

1)

Данные приведены в технической документации на соответствующие устройства.

13 Условия эксплуатации

Лист № 26

Всего листов 31

Таблица 25 - Рабочие условия эксплуатации

Наименование характеристикиЗначение

Для технических устройств, располагаемых в подземных выработках

Диапазон температуры, °С:

- Подземное вычислительное устройство ПВУ VAL 101Pот -5 до +40

- Контроллер универсальный шахтный КУШ от -5до +40

- Устройство сигнализирующее СУ-ХХот -5 до +40

- Датчик метана стационарный ДМС 01 от +5 до +35

- Датчики горючих газов стационарные ДМС 03, ДМС 03Эот -5 до +35

- Датчики искробезопасные инфракрасные ИДИ от 0 до +35

- Датчики горючих и токсичных газов интеллектуальные стационарные

ИТС2:

ИТС2-СН4-01, ИТС2-СН4-03от -20 до +40

ИТС2-СН4-02, ИТС2-СН4-04, ИТС2-СН4-05, ИТС2-СН4-06,

ИТС2-ГГ-07, ИТС2-ГГ-08, ИТС2-СХНY-09, ИТС2-СХНY-10от -40 до +55

ИТС2-СО-11, ИТС2-СО-12, ИТС2-СО-13, ИТС2-СО-14, ИТС2-О2-15,

ИТС2-О2-16, ИТС2-H2S-17, ИТС2-H2S-18, ИТС2-NO-21, ИТС2-NO-22,

ИТС2-NO2-23, ИТС2-NO2-24от -30 до +45

ИТС2-CO2-19, ИТС2-CO2-20, ИТС2-СН4-25, ИТС2-СН4-26,

ИТС2-Н2-27, ИТС2-Н2-28от -20 до +45

- Стационарный датчик оксида углерода СДОУ 01 от -5 до +35

- Датчик токсичных газов стационарный СДТГ от -5 до +35

- Датчик оксида углерода искробезопасный ДОУИ от 0 до +40

- Стационарный датчик скорости движении воздуха СДСВ 01 (ФИФ

22814-08)от -10 до +35

- Измеритель скорости воздушного потока СДСВ 01 (ФИФ 22814-18)от -10 до +35

- Измеритель запыленности стационарный ИЗСТ-01 от -5 до +35

- Комплекс мульти-измерительный МИК-01от -10 до +50

- Датчик давления стационарный СДД 01 от +5 до +35

- Датчик температуры ДТМ (ФИФ 40782-09)от -50 до +50

- Датчики температуры ДТМ, ДТМ-3, ДТМ-4 (ФИФ 40782-16)от -10 до +85

- Датчики температуры ДТМ-1, ДТМ-2 (ФИФ 40782-16)от -10 до +35

- Датчик вибрации ИВД-2от -60 до +80

- Датчик вибрации ИВД-3от -40 до +80

- Датчик скорости воздушного потока TX 5921, TX 5922, TX 5923от -15 до +50

- Датчики давления TX6114от -20 до +80

- Датчики давления TX6141, TX6143:

- электронный блокот -10 до +50

- чувствительный элемент от -20 до +150

- Датчики концентраций газов TX6363от -10 до +44

- Датчики концентраций газов TX6373от -10 до +50

- Датчики концентраций газов TX6383от -10 до +40

- Датчик температуры TX6273от -10 до +70

- Устройство звуковой/визуальной сигнализации TX6831от -10 до +40

- Источник питания ИП ZVB от -5 до +40

- Блоки трансформаторные БТ-1, БТ-3, БТ-6 от -5 до +40

- Блок автоматического ввода резерва БАВР от -5 до +40

- Блок промежуточного реле БПР от -5 до +40

- Повторитель-барьер искробезопасности ПБИ-485 от -5 до +40

- Ящик монтажный ЯСУ-XX.Y.ZZ от -5 до +40

Лист № 27

Всего листов 31

Продолжение таблицы 25

Наименование характеристикиЗначение

- Устройства СПИН от -5 до +40

Диапазон относительной влажности атмосферного воздуха, % (с конден-

сацией влаги)от 0 до 100

Диапазон атмосферного давления, кПа от 87,8 до 119,7

Для технических устройств, располагаемых вне подземных выработок

Диапазон температуры, °Сот +10 до +40

Диапазон относительной влажности атмосферного воздуха, % от 30 до 70

Диапазон атмосферного давления, кПаот 87,8 до 119,7

Примечание - Для устройств и их исполнений диапазоны рабочих температур могут от-

личаться от указанных и соответствовать данным, приведенным в их действующей технической

документации (ТУ, РЭ, Сертификат соответствия ГОСТ Р, Сертификат соответствия ТР ТС).

Знак утверждения типа

наносится на табличку на составные части системы и на титульный листы Руководства по экс-

плуатации и Паспорта типографским методом.

Комплектность средства измерений

Прим. 1

Количество

Таблица 26 – Комплектность систем

НаименованиеОбозначение

Подземная часть Системы

Подземное вычислительное устройствоПВУ VAL101P

Контроллер универсальный шахтный:

- программируемый логический контроллер;КУШ-ПЛК

- модули удаленного ввода-выводаКУШ-УМН

Повторитель-барьер искробезопасностиПБИ-485.01.**

Источник питанияИП ZVB, ШИП, СПИН

00000-ИП01.21.3

Блок промежуточного релеБПР

Блок автоматического ввода резерваБАВР

Блок трансформаторныйБТ-Х

Датчик метанаДМС 01 и/или ДМС 03,

и/или ИДИ-10 и/или

ИТС2-CH4-01…06, 25, 26

Датчик скорости воздушного потокаСДСВ 01

Датчик оксида углеродаСДТГ 01 и/или СДОУ 01,

и/или ДОУИ, и/или ИТС2-

СО-11…14

Датчик диоксида углеродаИДИ-20 и/или

ИТС2-CO2-19, 20

Измеритель запыленностиИЗСТ-01, МИК-01

Датчик водородаСДТГ 02 и/или СДТГ 03,

и/или ИТС2-H2-27, 28

Датчик оксида азотаСДТГ 05 и/или

ИТС2-NO-21, 22

Датчик диоксида азотаСДТГ 06 и/или

ИТС2-NO2-23, 24

Лист № 28

Всего листов 31

Прим. 1

Количество

Определяется Техниче-

ским проектом

2

3

Продолжение таблицы 26

НаименованиеОбозначение

Датчик кислорода СДТГ 11 и/или ИТС2-O2-

15, 16

Датчик сероводородаИТС2-H2S-17, 18

Датчик горючих газовДМС 03Э и/или

ИТС2-ГГ-07, 08, и/или

ИТС2-CXHY-09, 10

Датчик зазораИВД-2

Датчик СКЗ виброскоростиИВД-3

Датчик давления стационарныйСДД 01

Датчик температурыДТМ

Датчик скорости воздушного потокаTX 5921, TX 5922, TX

5923*

Датчики давленияTX6114, TX6141, TX6143

Датчик температурыTX6273

Датчики концентраций газов и выносные чувстви-TX6363, TX6373, TX6383

тельные головки типов

Устройство сигнализирующее СУ-ХХ

Устройство звуковой / визуальной сигнализации TX6831

Ящик монтажныйЯСУ-XX.Y.ZZ

Подземные узлы trialСПИН *****-К***.11

Подземные преобразователи интерфейсаСПИН 000М0-ПИ**.11

Внешние устройства, подсоединяемые к ПВУ:

1) устройство сигнализации (УС);

2) исполнительное устройство (ИУ)

Наземная часть Системы

Шкаф для монтажа наземных элементовПрим. 1

ЦЭВМ (центральный сервер основной и резервный)

ЦЭВМ (рабочее место оператора)Прим. 1

Устройство бесперебойного питания

Наземное устройство приема /передачи информацииFED/P

(НУППИ)

с барьером искробезопасности (БИБ)BX1P

Наземные узлы связиСПИН *****-К***.21.3

Наземные преобразователи интерфейсаСПИН 000М0-ПИ**.21.3

Повторитель-барьер искробезопасностиПБИ-485.02.**

Внешние устройства, подсоединяемые к ЦЭВМ вне

взрывоопасной зоны:

- устройства сопряжения с телеметрическими сис-УСТСМ

темами «Метан» и другие;Прим. 1

- Ethernet-коммутатор

МедиаконвертерJetCON1501 (или аналог)

Дополнительные технические средства наземной части Системы

Программатор микросхем ПЗУ

Стиратель микросхем ПЗУПрим. 1

Микросхемы ПЗУ

Системное программное обеспечение

Операционная система

Система управления базами данныхПрим. 1

Утилиты и службы

Лист № 29

Всего листов 31

1

НаименованиеОбозначениеКоличество

Программное обеспечение «IngortechSCADA»

- ПО сервераrtVarSrv1

- ПО связи с ПВУValSrv1

- ПО связи с OPC Modbus серверомrtOPCClient1

- служебное и вспомогательное ПОкомплект1

- ПО связи с ModbusRTU-устройствами (OPC Mod-Lectus Modbus OPC/DDE

bus сервер)сервер (или функциональ-

ный аналог)Прим. 1

- системы управления базой данныхОпределяется Техниче-

ским проектом

- ПО конфигурированияrtConfig1

- ПО оператораrtRTS1

Комплекс прикладного программирования КУШCoDeSys1

Комплекс прикладного программирования ПВУVPP1

Документация

Руководство про эксплуатации ИГТ.071000.100.00 РЭ 1

Методика проведения измерений Приложение 6 к 1

ИГТ.071000.100.00 РЭ

Программное обеспечение сервера. Руководство ад-ИГТ.091000.000.00 РА1

министратора

Система программирования ПВУ VPP. РуководствоРП 4217-001-44645436-98-1

программистаVPP

Руководство пользователя по программированиюРедакция RU 2.7, для1

ПЛК в CoDeSys 2.3CoDeSys V2.3.9

CoDeSys OPC-Server V2.0. Установка и использова-Версия 1.81

ние

Информационное обеспечениеИО 3148.00.000.0001

Оболочка оператора. Руководство пользователяОО 3148.04.000.000 РП1

Редактор мнемосхем. Руководство пользователяДИЗ 3148.03.000.000 РП1

Установка и конфигурирование программного обес-УСТН 4217.01.000.000 РА1

печения. Руководство администратора

Конфигуратор системы. Руководство пользователяКНФГ 3148.02.000.000 РП1

Планировщик отчетов. Руководство пользователяПЛОТ 3148.05.000.000 РП1

Использование OPC-технологии. Руководство адми-OPC 3148.06.000.000 РА1

нистратора

Программное обеспечение связи. Руководство поль-СВЗ 3148.02.000.000 РП1

зователя

Служба точного времени и синхронизация времени.СТВ 3148.07.000.000 РП1

Руководство пользователя

RTS. Создание базы данных с использованием MSMSSQL2RTS1

SQL Server 2005. Руководство администратора3148.01.000.000 РА

ПаспортИГТ.071000.100.00 ПС1

Методика поверкиМП-242-1730-2014

(с изменением № 1)

Примечания.

1 Определяется техническим проектом.

2 Каждое техническое средство поставляется с эксплуатационной документацией и ЗИП.

Лист № 30

Всего листов 31

Поверка

осуществляется по документу МП-242-1730-2014 «ГСИ. Системы газоаналитические шахтные

многофункциональные «Микон III», модель Микон III 2013. Методика поверки» с изменением

№ 1, утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 04 августа 2018 г.

Основные средства поверки:

- стандартные образцы состава газовые смеси метан – воздух (ГСО 10532-2014,

10531-2014), метан – азот (ГСО 10532-2014), водород – воздух (ГСО 10531-2014, 10532-2014),

пропан – воздух (ГСО 10540-2014, 10541-2014), бутан – воздух (ГСО 10540-2014, 10541-2014),

гексан – воздух (ГСО 10540-2014, 10541-2014), оксид углерода – воздух (ГСО 10531-2014,

10532-2014), оксид азота – азот (ГСО 10546-2014, 10547-2014), диоксид азота – азот

(ГСО 10545-2014, 10546-2014), кислород – азот (ГСО 10532-2014), сероводород – воздух

(ГСО 10546-2014, 10547-2014), диоксид углерода – воздух (ГСО 10531-2014, 10532-2014).

- калибратор напряжения и тока искробезопасный КНТИ-40.00.00, (рег. № 49740-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых датчиков с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или на эксплуатационный документ.

Сведения о методиках (методах) измерений

приведены в эксплуатационной документации.

Нормативные и технические документы, устанавливающие требования к системам газо-

аналитическим шахтным многофункциональным «Микон III», модель Микон III 2013

Перечень измерений, относящихся к сфере государственного регулирования обеспече-

ния единства измерений и производимых при выполнении работ по обеспечению безопасных

условий и охраны труда, в том числе на опасных производственных объектах (Приказ Мини-

стерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г.

N 1034н)

ГОСТ 24032-80 Приборы шахтные газоаналитические. Общие технические требования.

Методы испытаний

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические

условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.

Общие технические условия

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие

технические требования и методы испытаний газоанализаторов горючих газов

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метро-

логическое обеспечение измерительных систем. Основные положения

ГОСТ Р 8.654-2015 Государственная система обеспечения единства измерений. Требова-

ния к программному обеспечению средств измерений. Основные положения

ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государст-

венная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ Р 8.886-2015 Государственная система обеспечения единства измерений. Государ-

ственная поверочная схема для средств измерений скорости воздушного потока

ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений. Государ-

ственная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений. Государ-

ственнаяповерочнаясхемадлясредствизмеренийабсолютногодавления

в диапазоне 1 - 1·10

6

Па

ГОСТ 8.187-76 Государственная система обеспечения единства измерений. Государст-

венный специальный эталон и общесоюзная поверочная схема измерений разности давлений до

4×104 Па

Лист № 31

Всего листов 31

МИ 2070-90 Государственная система обеспечения единства измерений. Государствен-

ная поверочная схема для средств измерений виброперемещения, виброскорости, виброускоре-

ния в диапазоне частот от 0,3 до 20000 Гц

ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государст-

венная поверочная схема для средств измерений температуры

ТУ 4231-100-44645436-2008. Система газоаналитическая шахтная многофункциональная

«Микон III»

Изготовитель

Общество с ограниченной ответственностью «Информационные Горные Технологии»

(ООО «Ингортех»)

ИНН 6659026925

Юридический адрес: 620144, г. Екатеринбург, ул. Хохрякова, д. 100, оф. 1

Адрес: 620144, г. Екатеринбург, ул. Куйбышева, д. 30, оф. 1339

Телефон: +7 (343) 257-72-76, факс: +7 (343) 257-62-81

Web сайт:

http://www.ingortech.ru

E-mail:

ingortech@ursmu.ru

Испытательный центр

Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-

исследовательский институт метрологии им. Д.И. Менделеева»

Адрес:190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14

Web-сайт:

http://www.vniim.ru

E-mail:

info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению

испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииА.В. Кулешов

М.п.« ___ » _______________ 2018 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
3975-73	Системы функциональные, состоящие из 20 различных блоков (блоки измерения скорости счета, блоки автоматизации, блоки коммуникации, блоки временной селекции)	Щегол-Б (блоки БУИ2-1ем, БУИ2-2ем, БУИ2-3ем, БУИ2-4ем, БСА2-1ем, БСА2-2ем, БСА2-3ем, БСВ2-1ем, БСВ2-2ем, БСВ2-3ем, БСВ2-4ем, БСВ2-5ем, БСВ2-6ем, УСО2-1ем, УСО2-2ем, УСО2-3ем, БК2-1ем, БАЦ2-2ем)	П/я А-7874 (завод "Импульс"), г.Пятигорск	Нет данных	Перейти
64311-16	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ "Губкин"	Нет данных	ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва	4 года	Перейти
64356-16	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Князе-Волконская"	Нет данных	ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва	4 года	Перейти
57574-14	Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05МН	ОАО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород	16 лет	Перейти
38532-08	Комплексы измерительные многофункциональные	Тензор МС	ФГБОУ ВПО "Сибирский государственный университет путей сообщения" (СГУПС), г.Новосибирск	1 год	Перейти

Заказать поверкуСистемы газоаналитические шахтные многофункциональные Микон III, мод. Микон III 2013ГРСИ 58269-14

Заказать поверку
Системы газоаналитические шахтные многофункциональные Микон III, мод. Микон III 2013
ГРСИ 58269-14
