Каналы газоаналитические приборов радиационно-химического контроля (ПРХК) СО, NH3, Cl2, HCN, COCl2 (каналы) ПРХК-1, ПРХК-2 Outdoor (приборы), ГРСИ 58263-14
Номер госреестра:
58263-14
Наименование СИ:
Каналы газоаналитические приборов радиационно-химического контроля (ПРХК)
Обозначение типа:
СО, NH3, Cl2, HCN, COCl2 (каналы) ПРХК-1, ПРХК-2 Outdoor (приборы)
Производитель:
ООО "ТехноТел", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.08.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56550
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Каналы газоаналитические СО, NH
3
, Cl
2
, HCN, COCl
2
приборов радиационно-
химического контроля (ПРХК) модификаций ПРХК-1, ПРХК-2 Outdoor
Назначение средства измерений
Каналы газоаналитические СО, NH
3
, Cl
2
, HCN, COCl
2
приборов радиационно-химического
контроля (ПРХК) модификаций ПРХК-1, ПРХК-2 Outdoor (далее — каналы СО, NH
3
, Cl
2
, HCN,
COCl
2
приборов ПРХК) предназначены для измерения массовой концентрации оксида углерода
(СО), аммиака (NH
3
), хлора (Cl
2
), синильной кислоты (HCN), фосгена (COCl
2
) в воздушных средах
при условии наличия в контролируемой среде только одного определяемого компонента.
Описание средства измерений
Принципдействия каналов СО, NH
3
, Cl
2
, HCN, COCl
2
приборов ПРХК —
электрохимический, определяется типом используемых сенсоров.
Электрохимических метод заключается в том, что анализируемый окружающий воздух
диффундирует через мембрану и фильтр к измерительному электроду, на котором происходит
электрохимическая реакция. Между измерительным электродом и дополнительным электродом
сравнения в результате этой реакции возникает соответствующая постоянная разность
потенциалов, пропорциональная содержанию определяемого компонента.
Приборы являются автоматическими и выпускаются в двух модификациях:
-
ПРХК-1 – переносной (кейс);
-
ПРХК-2 Outdoor – стационарный (для установки в шкаф).
Приборы состоят из сменных сенсоров, блока питания и микропроцессора.
Встроенный микропроцессор управляет всем процессом измерений, преобразует сигналы
сенсоров в показания и передает результаты измерений на персональный компьютер ПК.
Показания выводятся на монитор ПК или на дисплей прибора (модификация ПРХК-1).
Способ подачи анализируемого газа – диффузионный.
Внешний вид газоанализатора представлен на рисунке 1.

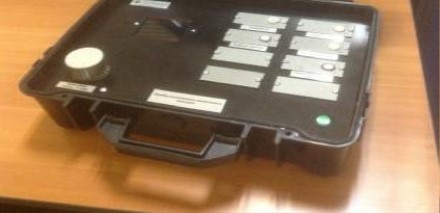

Рисунок 1 – Внешний вид прибороврадиационно-химическогоконтроля (ПРХК)
модификацииПРХК-1.
e858bf28b6da16c55fad977fb0
c4554a
Md5
94d55263685e468af0f55bb47
ff8c1b5
Md5
цифрового
идентификатора
программного
Лист № 2
Всего листов 5
Программное обеспечение
Приборы имеют программное обеспечение (ПО), разработанное фирмой-изготовителем
специально для решения задач измерения содержания определяемых компонентов.
В модификации ПРХК-1 ПО устанавливается на персональный компьютер (ПК) и/или в
прибор, в модификации ПРХК-2 Outdoor – только на ПК.
ПО прибора состоит из двух частей: ПО TermSensControl и ПО mb_tcptransfer и
осуществляет следующие функции:
- расчет содержания определяемого компонента по каждому измерительному каналу;
- отображение результатов измерений на экране ПК и на графическом ЖКИ дисплее
прибора модификации ПРХК-1;
- передачу результатов измерений по интерфейсу связи с ПК (Ethernet, RS485 Modbas
RTU);
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль внутренних блоков.
Уровень защиты программного обеспечения соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических
характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
ИдентификационноеНомер версииЦифровой идентификатор
Алгоритм вычисления
наименование (идентификационный программного обеспечения
программногономер) программного(контрольная сумма
обеспеченияобеспечения*исполняемого кода)
обеспечения
TermSensControlV 1.1
mb_tcptransferV 1.1
*Номер версии (идентификационный номер) программного обеспечения должен быть не ниже
указанного в таблице.
Метрологические и технические характеристики
1 Диапазоны измерений массовой концентрации определяемого компонента и пределы
допускаемой основной погрешности приведены в таблице 2.
Таблица 2.
Обозначение
сенсора
Определяемый
компонент
(ПДК*, мг/м
3
)
Назначение***
К, А
Аммиак (20)
К, А
Хлор (1)
К, А
А
Пределы допускаемой
основной погрешности**
приведенной относительной
γ, %δ, %
1
2
Диапазоны
измерений
массовой
концентрации,
мг/м
3
3
45
6
CO 3E 300
Оксид углерода
(20)
NH3 3E 1000
Cl2 3E 50
HCN 3E 30 F
Синильная
кислота (0,3)
0 – 20± 15-
св. 20 – 350 - ± 15
0 – 20± 15-
св. 20 – 700 - ± 15
0 – 1± 20-
св. 1 – 100 - ± 20
0 – 5± 20-
св. 5 – 30 - ± 20
Лист № 3
Всего листов 5
Продолжение таблицы 2.
0 – 0 52-
123
45
6
COCl2 3E 1 Фосген (0,5)
с
в
. 0,5
,
– 4
±
-
0
± 20
К, А
Примечания:
1 *ПДК – предельно допустимая концентрация вредного вещества в воздухе рабочей зоны в
соответствии с ГОСТ 12.1.005-88.
2. ** - при условии наличия в контролируемой среде только одного определяемого компонента. При
взаимном влиянии компонентов, приведенном в паспорте на каждый сенсор, необходимо введение
поправки в показания газоанализатора.
3 **К – контроль ПДК воздуха рабочей зоны; А – контроль при аварийных ситуациях.
2 Номинальная цена единицы наименьшего разряда дисплея в зависимости от
определяемого компонента, мг/м
3
от 0,01 до 1
3 Предел допускаемой вариации показаний: 0,5, в долях от пределов допускаемой
основной погрешности.
4 Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы: 0,5 в
долях от пределов допускаемой основной погрешности.
5 Пределы допускаемой дополнительной погрешности от изменения температуры
окружающей среды в пределах рабочих условий эксплуатации на каждые 10 °С от нормальных
условий: ± 0,5, в долях от пределов допускаемой основной погрешности.
6 Суммарная дополнительная погрешность от влияния содержания неизмеряемых
компонентов в анализируемой газовой смеси, не более: 1,5 в долях от пределов допускаемой
основной погрешности (при условии выполнения требований таблицы 5).
7 Время прогрева, мин, не более15
8 Время установления показаний Т
0,9
, приведены в таблице 3.
Таблица 3.
Обозначение сенсораВремя установления показаний Т
0,9,
с, не более
COCl2 3E 1 120
HCN 3E 30 F50
CO 3E 30030
NH3 3E 1000 120
Cl2 3E 5030
9 Габаритные размеры, масса, потребляемая электрическая мощность, объемный расход
приведены в таблице 4.
Таблица 4.
Модификация
Масса, кг,
не более
ПРХК-1
7
5
IP 54
ПРХК-2 Outdoor
12
95
IP 64, IP 65
Потребляемая
мощность, В·А,
не более
Степень защиты от
влияния пыли и воды по
ГОСТ 14254
Габаритные
размеры, мм,
не более
Длина 350
Ширина 600
Высота 200
Длина 110
Ширина 610
Высота 210
Лист № 4
Всего листов 5
10 Напряжение питания от сети переменного тока частотой (50±1) Гц: (230±23) В.
11 Средняя наработка на отказ (при доверительной вероятности Р=0,95): 30000 часов.
12 Полный средний срок службы: 5 лет.
Срок службы сенсоров (в зависимости от определяемого компонента): 12 – 24 мес.
13 Условия эксплуатации:
- диапазон температуры окружающей среды:от 10
о
С до 40
о
С;
- диапазон относительной влажности (без конденсации влаги) от 10 до 80 %;
- диапазон атмосферного давления от 84 до 106,7 кПа.
14 Параметры анализируемого газа на входе прибора:
- диапазон температур от 10
о
С до 40
о
С;
- содержание неизмеряемых компонентов в соответствии с таблицей 5:
Таблица 5.
Дополнительная погрешность от влияния содержания неизмеряемого компонента,
в долях от основной приведенной погрешности (γ)
Определяемый
компонент
12345678
СО
CO-
HCN <0,2
COCl
2
<0,2
Cl
2
0,25
NH
3
*
HCN COCl
2
Cl
2
0,6 0,5 0,8
- <0,2 *
* - *
0,2 0,25 -
<0,2<0,2<0,2
NH
3
SO
2
NO
2
H
2
S
0,6 * * *
*0,6<0,2* *
<0,2<0,2* *
0,2 * <0,2
-0,350,3*
Примечание:
1. Содержание компонентов в анализируемой газовой среде:
- для определяемых компонентов, приведенных в столбцах 1 – 5 таблицы - не более верхнего
значения диапазона измерений;
- для неопределяемых компонентов, приведенных в столбцах 6 - 8 таблицы - - не более санитарных
норм по ГОСТ 12.1.005;
2. *- данный компонент должен отсутствовать или его содержание не должно превышать ПДК
атмосферного воздуха (нормы по ГН 2.1.6.1338-03).
3. Содержание пыли, не более 1 мг/м
3
.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист Руководства
по эксплуатации и на заднюю панель прибора в виде наклейки.
Количество
1 шт.
Комплектность средств измерений
Комплектность поставки приборов представлен в таблице 6.
Таблица 6.
НаименованиеОбозначение
1 Приборрадиационно-химическогоконтроля ПРХК-1*
ПРХК-2 Outdoor*
2 Руководство по эксплуатации
1 экз.
3 Методика поверкиМП 242-1741-20141 экз.
Примечание: *Поставляется в соответствии с заказом.
Лист № 5 Trial
листов 5
Поверка
осуществляется по документу МП 242-1741-2014 «Каналы газоаналитические СО, NH
3
, Cl
2
, HCN,
COCl
2
приборов радиационно-химического контроля (ПРХК) модификаций ПРХК-1, ПРХК-2
Outdoor. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
«03» марта 2014 г.
Основные средства поверки:
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС (исп. ГГС-Р, ГГС-К) по
ШДЕК.418313.900 ТУ (№ 45189-10 в Госреестре СИ РФ) в комплекте со стандартными образцами
состава газовыми смесями СO/N
2
, NH
3
/N
2
, HCN/N
2
, COCl
2
/N
2
, Cl
2
/N
2
в баллонах под давлением по
ТУ 6-16-2956-92;
- поверочный нулевой газ - воздух по ТУ 6-21-5-85, азот газообразный по ГОСТ 9293-74 в
баллонах под давлением.
Допускается применять другие средства поверки, не приведенные в перечне, но
обеспечивающие определение метрологических характеристик с требуемой точностью.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Приборы радиационно-химического
контроля (ПРХК) модификаций ПРХК-1, ПРХК-2 Outdoor. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к каналам
газоаналитическим СО, NH
3
, Cl
2
, HCN, COCl
2
приборов радиационно-химического контроля
(ПРХК) модификаций ПРХК-1, ПРХК-2 Outdoor
1 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания
компонентов в газовых средах.
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
3 ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические
требования к воздуху рабочей зоны.
4 Технические условия. ТУ 4215-005-37310333-2013.
Рекомендациипообластямприменениявсферегосударственногорегулирования
обеспечения единства измерений
выполнение работ по обеспечению безопасных условий и охраны труда, осуществление
деятельности по обеспечению безопасности при чрезвычайных ситуациях.
Изготовитель
ООО «ТехноТел»,
123557, г. Москва, Пресненский вал, д. 14
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., д.19, тел. (812) 251-76-01, факс: (812) 713-01-14,
электронная почта:
.
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»____________________ 2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 8181-81 | Амперметры и вольтметры | Э8030 | РУП "Витебский завод электроизмерительных приборов", Беларусь, г.Витебск | Нет данных | Перейти |
| 17905-11 | Счетчики электрические однофазные | СО-505 | ЗАО "Московский завод электроизмерительных приборов" (МЗЭП), г.Москва | 16 лет | Перейти |
| 57141-14 | Система ультразвукового контроля железнодорожных колес | RWI-F1/H16/R1/T1/W2 | Фирма "NDT System & Services GmbH & Co. KG", Германия | 1 год | Перейти |
| 30013-05 | Стенд для контроля тормозных систем автотранспортных средств | КИ-4988 М | ООО "СТД Новосибирск", г.Новосибирск | 1 год | Перейти |
| 8001-80 | Электрометры цифровые | ЭВЦ-1 | Завод измерительных приборов, Беларусь, г.Гомель | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
