Номер госреестра:
58199-14
Наименование СИ:
Преобразователи
Обозначение типа:
Вm 5510
Производитель:
ОАО "НИИ физических измерений" (НИИФИ), г.Пенза
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.08.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56477
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи Вm 5510
Назначение средства измерений
Преобразователи Вm 5510
(далее - преобразователи)
предназначены для
измерения сигналов от датчиков тензометрического типа и преобразования их в аналоговый
сигнал – напряжение постоянного тока.
Обозначение
Индекс и вариант исполне-
ния
Диапазон фильтра, Гц
Описание средства измерений
Преобразователь состоит из блока питания, формирователя калибровочных
импульсов и измерительного канала.
Блоки расположены на 2-х платах, которые жёстко закреплены внутри герметичного
корпуса. На внешней стороне корпуса имеются разъёмы: Х1 (ВХОД) – для подключения
датчика, Х2 (ВЫХОД) – для подключения регистратора, Х3 КРОСС – для кроссировки.
Принцип действия преобразователя основан на усилении и преобразовании сигнала
поступающего с тензодатчика. Сигнал с тензодатчика, пропорциональный измеряемому
параметру, поступает в измерительный канал. Измерительный канал усиливает сигнал и
передаёт его на регистратор.
Преобразователи в зависимости от частотного диапазона фильтра и вида приемки
изготавливаются в 6 модификациях в соответствии с таблицей 1.
Таблица 1
Вm3.211.021
Вm 5510-_
-01Вm 5510-1
-02Вm 5510-2
-03Вm 5510-3
-04Вm 5510-4
-05Вm 5510-5
0 - 500
0 - 500
0 - 10
0 - 20
0 - 10
0 - 20
Общий вид преобразователя приведен на рисунке 1, схема обозначения мест
маркировки и заводского номера приведена на рисунке 2, схема пломбировки от несанкцио-
нированного доступа – на рисунке 3.
Лист № 2
Всего листов 5
Рисунок 1 - Общий вид преобразователя
Рисунок 2 – Схема обозначения мест маркировки и заводского номера
А
Лист № 3
Всего листов 5

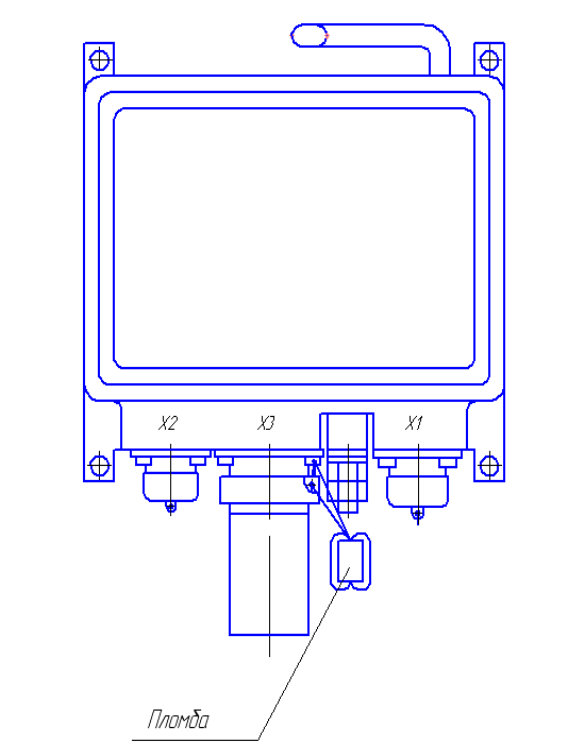

Рисунок 3 - Схема пломбировки от несанкционированного доступа
Основные технические характеристики
Основные метрологические и технические характеристики преобразователей
приведены в таблице 2.
0-5,6∙10
-3
0-11,2∙10
-3
Таблица 2
Наименование параметра или характеристики
Значение параметра или
характеристики
от 0,7 до 1,2
от 0,1 до 0,6
3,3 ± 0,20
5,5 ± 0,35
± 0,4
Диапазон измерений, ΔR/R:
1-ый, 4-й диапазоны
2-ой диапазон
Начальное значение выходного сигнала, В:
1-го диапазона
2-го, 4-го диапазонов
Номинальное значение выходного сигнала, В:
1-го диапазона
2-го, 4-го диапазонов
Пределы допускаемой основной погрешности измерения относи-
тельного изменения сопротивления преобразователя, %
Пределы допускаемой погрешности от нелинейности градуиро-
вочной характеристики, %
± 0,3
Лист № 4
Всего листов 5
±0,04
Продолжение таблицы 2
Пределы дополнительной допускаемой от воздействия темпера-
туры на 10 градусов, %
Напряжение питания преобразователя, В
Диапазон рабочих температур, °С
Масса, кг, не более
Габаритные размеры, мм, не более
от 24 до 32
от минус 50 до 50
0,190
86,5 х 80,5 х 19,5
Знак утверждения типа
Знак утверждения типа наносится типографским способом на эксплуатационную
документацию.
Комплектность средства измерений
В комплект поставки входят:
- преобразователь Вm 5510 – 1 шт.;
- формуляр Вm3.211.021 ФО – 1 экз;
- розетка МР1-30-5-В ГЕО.364.184 ТУ для Вm 5510, Вm 5510-4, Вm 5510-5 – 1 шт.;
- розетка ОС МР1-30-5-В ГЕО.364.184 ТУ, бРО.364.045 ТУ для Вm 5510-1, Вm 5510-2,
Вm 5510-3 – 1 шт.;
- руководство по эксплуатации Вm3.211.021 РЭ – 1 экз;
-методика поверки Bm3.211.021 МП.
Поверка
Осуществляется по методике Bm3.211.021 МП «Преобразователь Bm 5510. Методи-
ка поверки», утвержденной ОАО «НИИФИ», руководителем ЦИ СИ ОАО «НИИФИ»
10.06.2014 г.
Штангенциркуль ЩЦ-II (диапазон измерения от 0 до 250 мм, погрешность
±0,05 мм); весы настольные циферблатные ВНЦ-2м (диапазон измерений от 10 до 2000 г, по-
грешность ± 3 г); источник питания постоянного тока Б5-45 (предел измерений (0,1-49,9)В.
ПГ 1,2%); вольтметр универсальный цифровой В7-34А (предел измерений (7·10
-6
÷ 10
3
) В,
КТ (0,01/0,002-0,02/0,01); вольтметр цифровой В7-16А (диапазон от 0 до 1000 В, погреш-
ность ±(2∙10
-4
U
х
+2∙10
-4
U
К
); пульт Вm 4048 Вт 2.702.014.
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
Методика измерений содержится в документе Вm3.211.021 РЭ «Преобразователь
Вm 5510. Руководство по эксплуатации».
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям Вm 5510
Вm 3.211.021 ТУ «Преобразователи Вm 5510. Технические условия».
регулирования
Федерациио
Рекомендации по областям применения в сфере государственного
обеспечения единства измерений
Измерения,предусмотренныезаконодательствомРоссийской
техническом регулировании.
Изготовитель
Открытое акционерное общество «Научно-исследовательский институт физических
измерений» (ОАО «НИИФИ»), г. Пенза.
440026, г. Пенза, ул. Володарского, д. 8/10
Телефон: (8412) 56-55-63
Факс: (8412) 55-14-99
е-mail:
Испытательный центр
Открытое акционерное общество «Научно-исследовательский институт физических
измерений» (ОАО «НИИФИ»).
440026, г. Пенза, ул. Володарского, д. 8/10
Телефон: (8412) 56-26-93,
Факс: (8412) 55-14-99
Аттестат аккредитации ОАО «НИИФИ» по проведению испытаний средств
измерений в целях утверждения типа № 30146-14 от 06.03.2014 г.
Заместитель Руководителя
Федерального агентства по
техническому регулированию
и метрологииФ.В. Булыгин
М.п.«___»_____________2014 г.
