Резервуары стальные горизонтальные двустенные цилиндрические РГСД-25, ГРСИ 58184-14
Номер госреестра:
58184-14
Наименование СИ:
Резервуары стальные горизонтальные двустенные цилиндрические
Обозначение типа:
РГСД-25
Производитель:
ООО ПКФ "Теплостроймонтаж" (ТСМ), г.Астрахань
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 7 шт. с зав.№ 001 … 007
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56457
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные горизонтальные двустенные цилиндрические РГСД-25
Назначение средства измерений
Резервуары стальные горизонтальные двустенные цилиндрические РГСД-25 наземного
исполнения предназначены для измерений объема светлых нефтепродуктов и их хранения.
Описание средства измерений
Резервуар РГСД-25 представляет собой сварной стальной горизонтальный цилиндриче-
ский двустенный сосуд с плоскими днищами, кольцами жесткости и одной горловиной с крыш-
кой, имеющей сливную трубу. Пространство у горловины резервуара оборудовано металличе-
ской площадкой, ограждением и лестницей с перилами.
Наружная поверхность резервуара покрыта одним слоем грунта, и двумя слоями крас-
ки.
Климатическое исполнение – УХЛ, категория размещения – 1 по ГОСТ 15150-69.

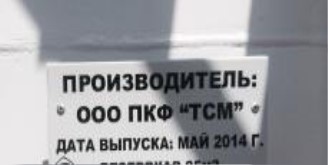

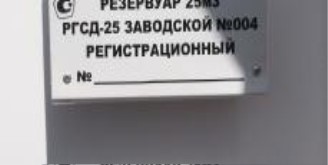

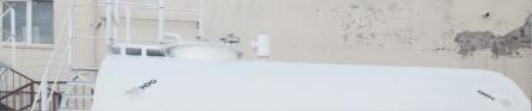

Рис.1 Внешний вид резервуара и маркировочной таблички
Рис.2 Схема пломбирования РГСД-25
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблице 1
Таблица 1
Наименование параметраЗначение параметра
Номинальная вместимость, м
3
25
Пределы допускаемой относительной погреш-
ности определения вместимости, %± 0,20
Габаритные размеры, не более, мм:
- диаметр2730
- длина5360
- высота4210
Масса снаряженного РГСД-25, не более, кг4505
Условия эксплуатации:
- температура окружающей среды, °Сот минус 60 до + 40
- относительная влажность воздуха при 20 °С не более 90 %
Знак утверждения типа
Знак Утверждения типа наносится:
– на маркировочную табличку фотохимическим способом;
– на титульный лист (место нанесения – вверху слева) паспорта типографским способом.
Комплектность средства измерений
В комплект поставки входят:
– РГСД-25 в собранном виде;
– Резервуар стальной горизонтальный двустенный РГСД-25. Руководство по эксплуа-
тации;
– Резервуар стальной горизонтальный двустенный. Паспорт. РГСД-25 ПС.
Поверка
осуществляется по ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные ци-
линдрические. Методика поверки».
Перечень средств измерений, применяемых при поверке:
– Рулетки измерительные металлические КТ 2 с верхним пределом измерений 10 м по
ГОСТ 7502-98;
– Рулетки грузом измерительные металлические КТ 2 с верхним пределом измерений
5 м по ГОСТ 7502-98;
– Линейка измерительная металлическая с диапазоном измерений (0 – 500) мм по
ГОСТ 427-75;
– Толщиномер ультразвуковой с диапазоном измерений (0,6 – 30,0) мм и пределами
допускаемой погрешности ± 0,1 мм;
– Контрольный уровень по ГОСТ 9392-89.
Сведения о методиках (методах) измерений
Методика (метод) измерений приведена в документе «Резервуар стальной горизонталь-
ный двустенный РГСД-25. Руководство по эксплуатации».
Лист № 3
Всего листов 3
Нормативные документы, устанавливающие требования к резервуарам стальным гори-
зонтальным двустенным цилиндрическим РГСД-25
1. ГОСТ 8.470-82 «ГСИ.Государственная поверочная схема для средств измерений объ-
ема жидкости».
2. ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Тех-
нические условия».
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений:
– при выполнении государственных учетных операций.
Изготовитель
Общество с ограниченной ответственностью Производственно-коммерческая фирма
«Теплостроймонтаж» (ООО ПКФ «ТСМ»), Россия
414045, г. Астрахань, ул. Ахшарумова,3/93.
тел: (8512) 49-43-48, е-mail:
,
.
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в Пензенской области» (ГЦИ СИ ФБУ «Пензенский
ЦСМ»).
Адрес: 440039, г. Пенза, ул. Комсомольская, д. 20
Телефон/факс: (8412) 49-82-65, e-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Пензенский ЦСМ» по проведению испытаний
средств измерений в целях утверждения типа № 30033-10 от 20.07.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п. «____» ____________ 2014 г.
