Термопреобразователи сопротивления многоточечные NLI, ГРСИ 58183-14
Номер госреестра:
58183-14
Наименование СИ:
Термопреобразователи сопротивления многоточечные
Обозначение типа:
NLI
Производитель:
Фирма "Rosemount Tank Radar AB", Швеция
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.08.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56456
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления многоточечные NLI
Назначение средства измерений
ТермопреобразователисопротивлениямноготочечныеNLIпредназначеныдля
измерений температуры жидких сред по высоте заполнения в резервуарах технологических и
товарных парков.
Описание средства измерений
Принцип действия термопреобразователей сопротивления многоточечных NLI основан
на зависимости сопротивления чувствительных элементов (ЧЭ) от температуры.
Термопреобразователи сопротивления многоточечные NLI состоят из ЧЭ, соединенных
линиями связи и питания с вторичным преобразователем. В качестве ЧЭ применяются
термопреобразователи сопротивления, расположенные с заданным шагом по длине кабель -
троса в оболочке с антистатическими свойствами. Каждый ЧЭ имеет маркированные выводы.
Для обеспечения натяжения кабель - троса в его нижней части крепится груз или с помощью
якоря крепится ко дну резервуара.
Термопреобразователи сопротивления многоточечные NLI могут содержать до 14
термоэлементов градуировки Pt100. Также существует исполнение термопреобразователей
сопротивления многоточечных NLI/WLS, которое позволяет подключить датчик уровня
подтоварной воды WLS. При этом первый (нижний) термоэлемент будет находиться в датчике
WLS.ДатчикWLSподключаетсяснизуктермопреобразователямсопротивления
многоточечным NLI и имеет токовый выход (4…20) мА с наложенным HART протоколом.
Принцип действия датчика WLS основан на преобразовании электрической ёмкости
чувствительного элемента, изменяющейся пропорционально уровню жидкости с малым
значением диэлектрической проницаемости (нефтепродукты). Точность датчика WLS не
нормируется.
ПломбировкатермопреобразователейсопротивлениямноготочечныхNLIне
предусмотрена.
а) NLIб) NLI/WLS

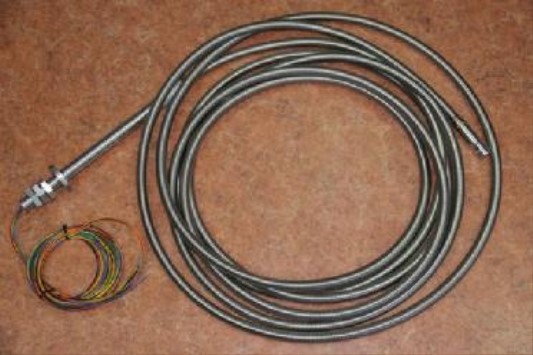

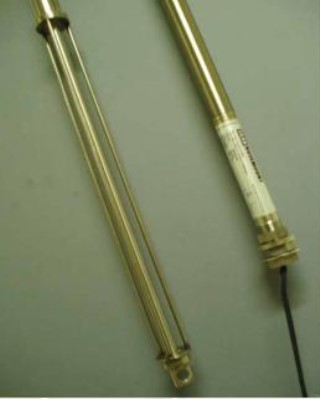

Рисунок 1 − Общий вид термопреобразователей сопротивления многоточечных NLI.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
±(0,05 + 0,001|t|)
±0,5
Т а б л и ц а 1 – Метрологические и технические характеристики
Наименование параметраЗначение
Диапазон измерений ТС, °С
от минус 50 до плюс 250
Pt100
100
1/6 В
Номинальная статическая характеристика (НСХ)
Номинальное сопротивление ТС, Ом
Класс допуска
Пределы допускаемого отклонения сопротивления ТС от
НСХ в температурном эквиваленте, °С
Пределы допускаемой абсолютной погрешности измерений
температуры при периодической поверке на месте
эксплуатации, °С
14
3-х проводная
0,05
Максимальное количество ЧЭ в кабель - тросе, шт.
Схема соединения внутренних проводов ТС с ЧЭ
Рабочее избыточное давление, МПа
Габаритные размеры, мм, не более:
-
длина
-
диаметр
от 500 до 25000
25,4
от 3 до 25
Масса, кг
Условия эксплуатации:
-
относительная влажность, %
-
атмосферное давление, кПа
-
температура окружающей среды, °С
до 95
от 84,0 до 106,7
от минус 40 до плюс 70
Знак утверждения типа
наносят на корпус термопреобразователей сопротивления многоточечных NLI методом
наклейки и титульный лист руководства по эксплуатации типографским способом.
Комплектность средстваизмерений
Т а б л и ц а 2 – Комплектность средства измерений
НаименованиеКоличество
Термопреобразователь сопротивления многоточечный NLI1
Паспорт1
Методика поверки1
Сведения ометодиках (методах) измерений
отсутствуют.
Поверка
Поверка осуществляется по документу: ГОСТ 8.461-2009 «ГСИ. Термопреобразователи
сопротивления из платины, меди и никеля. Методика поверки».
При поверкеприменяются следующиесредстваизмерений:
-
жидкостные термостаты переливного типа серии ТПП-1 с диапазоном температур
от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры
±(0,004…0,02) °С;
Лист № 3
Всего листов 3
-
измеритель температуры многоканальный прецизионный МИТ 8.03;
-
термометр ПТСВ-1-2, диапазон измерений от минус 50 до плюс 300 °С, 2 разряд.
Нормативныеитехническиедокументы,устанавливающиетребованияк
термопреобразователям сопротивления многоточечным NLI
1. ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений
температуры».
2. ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и
никеля. Методика поверки».
3. Международный стандарт МЭК 60751 (2008) «Промышленные чувствительные
элементы термопреобразователей сопротивления из платины (Industrial platinum resistance
thermometers and platinum sensors)».
4. Техническая документация «Rosemount Tank Radar AB», Швеция.
Рекомендации по областямприменения всферегосударственногорегулирования обеспечения
единстваизмерений
- осуществление торговли и товарообменных операций.
Изготовитель
«Rosemount Tank Radar AB», Швеция
Gamlestadsvägen 18B
P.O. Box 13045, SE-402 51 Göteborg, Sweden
Tel: +46 31 337 00 00
Заявитель
ЗАО «Сааб Радар Мастер», РФ
Адрес: 119180 г. Москва, ул. Большая Якиманка, д. 6
Тел: +7 (495) 663 33 91, Факс: +7 (495) 663 33 89
Испытательный центр
Государственный центр испытаний средств измерений
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации,
метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., 31
тел.: +7 (495) 544 00 00, web:
email:
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«__» _________ 2014 г.
